Radiátory topných trubek: typy a vlastnosti, výpočet

Řada různých zařízení pro vytápění místností na moderním trhu je ohromující svou rozmanitostí, nyní můžete snadno najít výrobky pro téměř všechny vkusy a rozpočty. Nicméně, topení radiátory s vlastními rukama jsou vyrobeny z trubek, dodnes. Tyto konstrukce mohou být svařeny nebo prefabrikovány, pro tuto výrobu se používají různé kovy, a pokud jde o formy, vše závisí na představivosti mistra. Všechny tyto jemnosti dále projednáme.

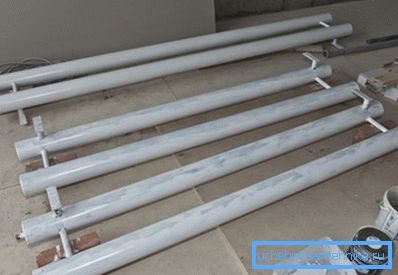

Vytváří trubkové radiátory s vlastními rukama.

Který kov je lepší

Pro začátek, struktura tohoto druhu mohou být navrženy pro přenos tepla tím, že působí jako chladič, a pro odběr tepla, není-li trubkovitý případ namontován přímo ve spalovací komoře kotle nebo pece.

V některých modelech se namísto kapalné chladicí kapaliny používá vyhřátý plyn, například komín radiátoru.

  • Ocelové trubky pro radiátory byly zaslouženě považovány za vůdce tohoto tržního sektoru. Samozřejmě, že tepelný výkon oceli není tak vysoký jako u hliníku nebo mědi, je náchylný k korozi a vyžaduje pravidelnou údržbu. Ale tyto nedostatky jsou více než kompenzovány dostupnou cenou, stejně jako širokou škálou typů a velikostí. Navíc vaření obyčejného železného kovu je mnohem jednodušší než barva.
  • Nerezová ocel je pro tyto konstrukce zřídka používána.. Nepočítáme-li skutečnost, že náklady spojené s mírně řečeno, daleko z rozpočtu, se používá pro pájení nerezové oceli argonu svařování a práce s ním není každý profesionální svářeče.

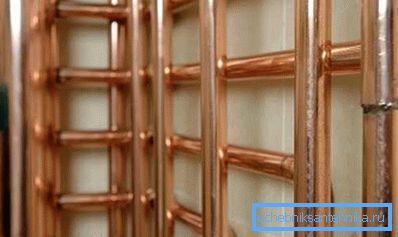

Nerezová ocel.

Důležité: Pozinkované železo v tomto případě jednoduše nemá smysl používat. Tenký zinek povlak během procesu svařování prostě spaluje. V důsledku toho je již slabý svar navíc ovlivněn korozí.

  • Použití měděných tubulárních registrů je oprávněné pouze v případě měděných kabelů v okolí domu. Tepelný výkon mědi je čtyřnásobně vyšší než u železných kovů, takže zde můžete hovořit o vytápění trubkami bez radiátorů, přesněji s minimálním počtem radiátorů. Za prvé, cena mědi je báječně vysoká a za druhé, tento kov je velmi náročný na provozní podmínky.

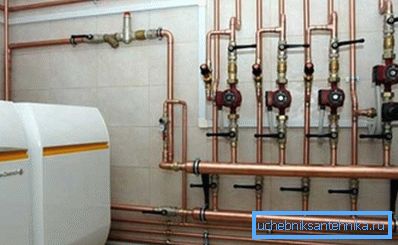

Ohřev měděného vedení.
    1. Měděné systémy vyžadují jemně vyčištěnou chladicí kapalinu, která nemá tuhé abrazivní impregnace.
    2. V takových systémech musí být kování z mědi nebo z kompatibilních kovů, jako je bronz, nikl, chrom nebo mosaz. Kromě toho je přísně zakázáno kombinovat hliník a měď.
    3. Měděné potrubí nutně vyžadují vysoce kvalitní uzemnění, protože existuje nebezpečí elektrochemické korozi.
    4. Měď je měkký materiál, takže systém potřebuje dodatečnou ochranu, přirozeně kryty a štíty také stojí peníze.
    • Otopná tělesa z litinových radiátorů zobrazená na fotografii jsou stále používána v průmyslových budovách a technických místnostech.. Ale hmotnost této konstrukce je mnohem vyšší než u domácích litinových baterií. Vzhledem k neestetickému vzhledu a poměrně nízké efektivnosti nejsou oblíbené.
    Trubkové litinové baterie.

    Tip: Litinové trubkové registry jsou ideální pro instalaci do spalovací komory. Optimální tepelná kapacita, nízká cena a nenáročnost ve vztahu k chladicí kapalině je činí vedoucími v tomto směru.

    Typy a charakteristiky trubicových radiátorů

    Z výše uvedeného vyplývá, že neexistuje prakticky žádná alternativa k ocelovým trubkám. Přestože výskyt struktur svařované vlastníma rukama spíše průměrný, ale pro garáž, skleníku nebo na zahradě, měly by být v pořádku, a návod pro samostatné sestavení není složité.

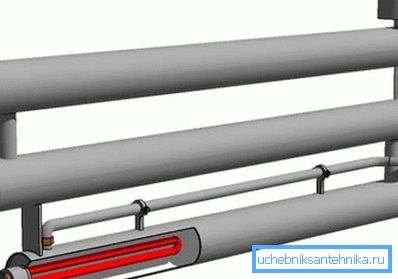

    Bateriový obvod s elektrickým obloukem.

    Typy improvizovaných trubicových radiátorů

    Vlastní konstrukce tohoto druhu jsou často vyráběny serpentinem nebo registrovány. Konfigurace první položené v názvu. Kovová trubka je zakřivená ve formě hada, po níž jsou na ni svařeny spojovací trubky a v některých případech také upevňovací pásky.

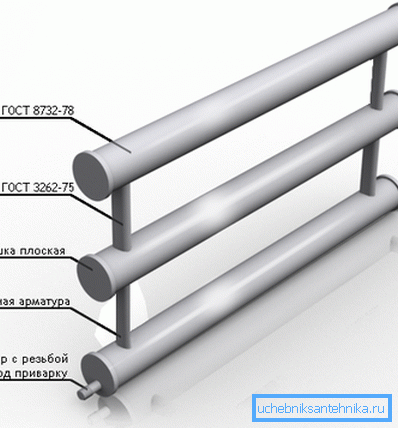

    Předpisy o výrobě registrů.

    Celoplošný radiátor přirozeně má výrazné výhody oproti svařovaným konstrukcím. Ale ohýbat ocelovou trubku potřebujete speciální ohýbač trubek nebo alespoň plynový hořák. Plus průměr potrubí zpravidla nepřesahuje 50 mm. Proto pro výkonnější systémy je obvyklé používat registr konstrukcí.

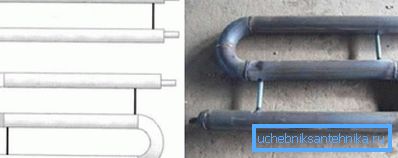

    Klasická cívka.

    Nejsou žádná omezení pro průměr trubice pro radiátor v registru. Nejčastěji se používají hladké kulaté trubky o průměru od 32 do 150 mm.

    Části lze propojit dvěma způsoby - v řetězci nebo ve sloupci. Spojovací závit se ve skutečnosti liší od cívky pouze přítomností spojovacích trubek. V opačném případě je to stejný konzistentní had.

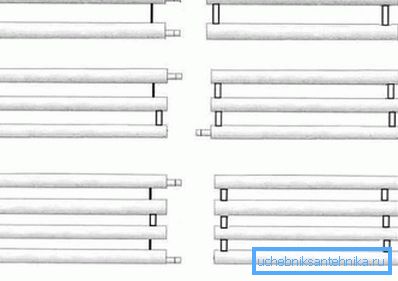

    Způsoby připojení.

    Sloupcové trubky jsou zapojeny paralelně. To znamená, že horizontálně namontované části většího průměru jsou vzájemně propojeny svislými hrudkami na obou stranách. To se podobá standardnímu továrnímu radiátoru, jen vzhůru nohám.

    Takto vytvořené registry mohou být připojeny k jednomotorovým a dvoutrubkovým systémům. Technické charakteristiky typu systému se nezobrazují. Takové registry, vzhledem k jejich velkému průměru a minimálnímu hydraulickému odporu, pracují nejlépe v topných systémech s přírodním chladicím proudem.

    Ale nezapomeňte, že přírodní systémy jsou namontovány se svahem ve směru proudění vody, přibližně 5 mm na 1 metr dlouhý.

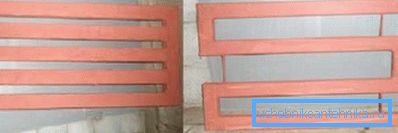

    Výrobky z profilové trubky.

    Důležité: Je-li svářečka, brusky a další pomocné nástroje, radiátory tvarovaného trubice s rukama vybírat stejně snadno jako z kola. Samozřejmě, hydraulický odpor zde bude o něco vyšší, ale u potrubí s průřezem větším než 50 mm není tato chyba významná.

    Jak ve výrobě, tak v továrně, jsou široce používány výrobky s ploutvemi nebo "peřím". V tomto případě je otázka, že kovové pásky nebo desky jsou svařeny na hladké trubce. Kvůli nárůstu v oblasti kovu se výrazně zvyšuje termolýza. Zejména potrubní radiátor pro krby, znázorněný na fotografii, pracuje přesně podle tohoto principu.

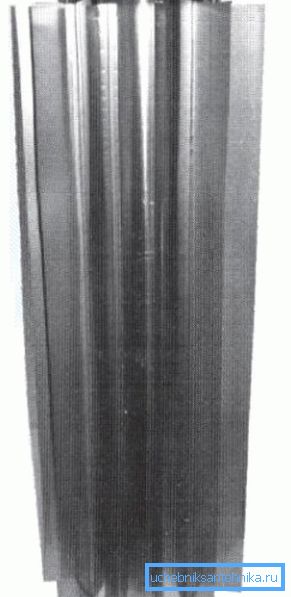

    Komínové ploutve.

    Vypočítejte domácí trubkové radiátory

    Ve srovnání s vnitřním objemem chladicí kapaliny je plocha kontaktu chladiče se vzduchem malá, takže by neměli očekávat vysokou účinnost těchto konstrukcí.

    Problém lze částečně vyřešit vložením cirkulačního čerpadla do systému. Ale tady je třeba dbát opatrnosti, zvýšení výkonu čerpadla bude nevyhnutelně znamenat vzhled vnějšího šumu.

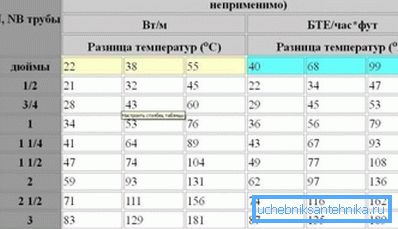

    Charakteristika různých typů ocelových trubek.

    Jak již bylo uvedeno, průměry trubek jsou v rozmezí 32-150 mm, což způsobuje velké množství chladicí kapaliny. Na jedné straně bude kotel pracovat v měkčích, šetrných režimech. Současně však bude potřebovat vícekrát více energie na přetaktování a je velice obtížné řídit teplotu velkým objemem.

    Navzdory jednoduchosti sestavování samostatných trubicových radiátorů jsou stále ještě omezeny. Zejména pro efektivní provoz systému by trubky neměly být příliš blízko. Podle pravidel by vzdálenost mezi úseky neměla být menší než jeden a půl poloměru hlavního potrubí.

    Úroveň přenosu tepla.

    V podstatě jsou takové konstrukce velmi dlouhé potrubí, které se určitým způsobem ohýbají, aby se systém stal kompaktnějším. Pro výpočet počtu improvizovaných ocelových radiátorů se používají stejné parametry jako pro konvenční ocelové trubky. Tabulka zobrazuje průměrná data, zaměřená na střední pruh naší země.

    Ale pokud nejsou správné stoly, můžete jít na druhou stranu. Pro přibližné výpočty specialisté zpravidla používají jednoduchý vzorec. Jediná věc, kterou budete potřebovat z tabulky, je koeficient přenosu tepla materiálu. Všechna ostatní data lze získat na místě.

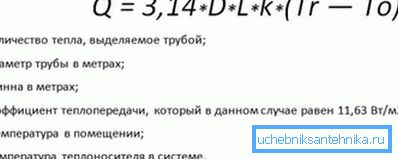

    Vypočítat množství tepla.

    Výhody a nevýhody vlastních ocelových konstrukcí

    • Snad nejdůležitější výhodou je nízká cena takové baterie. Ale to je pravda, pouze pokud svařování není pro vás problémem a vše bude skutečně děláno samostatně. Pokud zaplatíte za práci svářeče, cena takového radiátoru se může rovnat ceně levných hliníkových výrobků z Číny.
    • Takové baterie většinou vydávají sálavou tepelnou energii, takže kyslík není spálen.
    Zaregistrujte připojení.
    • Je mnohem jednodušší pečovat o volumetrické hladké povrchy než u moderních vlnitých baterií.
    • Ocel snadno odolává jakémukoli pracovnímu tlaku a nemá strach z vodního kladívka.
    • Ocelové domácí baterie pracují stejně dobře v systému s nucenou a přirozenou cirkulací chladicí kapaliny.

    Částečně vymezujeme nevýhody těchto konstrukcí výše. Zejména oceli podléhá korozi, tyto baterie je třeba malovat tepelně odolné barvy, průměrné úrovně designu a nakonec přenos tepla je špatná.

    Původní cívka z kovových vln.

    Video v tomto článku poskytuje materiál k tomuto tématu.

    Závěr

    Rozhodování o tom, co je nejlepší pro vytápění potrubí nebo radiátorů, by mělo záviset na konkrétních podmínkách a typu místnosti. Koneckonců, drahé železné odlitky budou vypadat směšné i ve venkovském skleníku, jako ocelová domácí serpentína v luxusní koupelně.

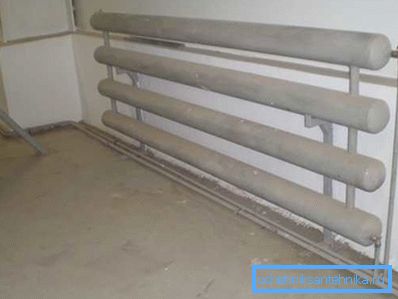

    Baterie v oblasti výroby.
