Radiátory topení: typy a zásady volby

Autonomní a centralizované vytápění bytu (soukromého domu) potřebuje topná zařízení, a to by mohlo být ruské, polské, české, finské, německé nebo italské radiátory. Všichni pracují podle stejného principu, přestože se tyto principy, jako jsou materiály výroby, mohou v jedné skupině produktů (tento typ) lišit.

Nyní se pokusíme detailně rozpracovat princip fungování těchto zařízení. Ukážeme o materiálech a uvidíme tematický videoklip k upevnění materiálu.

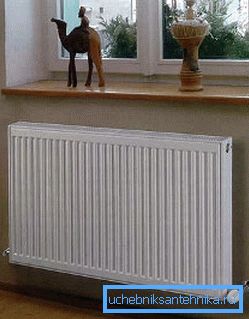

Český přístroj KORADO

Radiátory

Obecný přehled

Připojení zařízení k okruhu
  • Za prvé, všechny radiátory, které se používají pro vytápění průmyslových, průmyslových, veřejných a obytných budov a prostor, lze rozdělit na dva typy - vodní a elektrické (to jsou oleje). To znamená, že v první kapalině se používá chladicí kapalina (nejčastěji se jedná o obyčejnou nebo destilovanou vodu s jakýmikoli přísadami), a u druhého typu zařízení se také používá kapalina, ale je to již olej.
  • Kromě toho mohou být topné radiátory klasifikovány jako průřezové, lamelové, trubkové (sloupcové) a panelové. Taková struktura ovlivňuje nejen množství chladicí kapaliny, která drží určité zařízení, ale také způsob přenosu tepelné energie do místnosti.

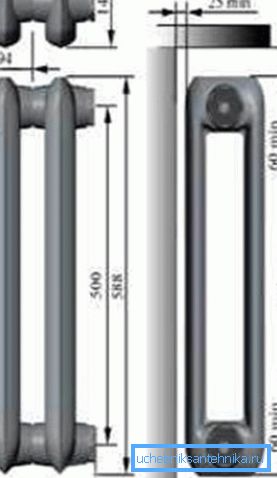

Litinové profily
  • Při výběru radiátorů pro vytápění je jedním z hlavních kritérií kov, z něhož jsou vyrobeny, protože na tom také závisí jejich emise tepla a tržní hodnota. Nejoblíbenější lze označit jako litina - takové zařízení lze nalézt v téměř většině městských bytů, pokud nebyly nájemníky změněny na spotřebiče vyrobené z jiných materiálů, protože podle projektu téměř všechny domy používaly litinu.
  • Také pro vysoký tlak v systému může být použita ocel - takové topné těleso je extrémně odolné a vydrží téměř jakýkoli tlak, který může být v našich systémech. Má však vážnou nevýhodu - je to náchylnost k korozi.
  • Nejvýhodnější a nejvýhodnější lze nazvat bimetalové radiátory - co nejlépe bude s nimi pracovat ohřívání jakéhokoli typu.. Stěny tohoto zařízení se skládají z vrstvy oceli potažené hliníkem - takové dvojité pouzdro se ukázalo být velmi odolné a má vysoký přenos tepla.
  • A konečně, autonomní vytápění - hliníkové radiátory, které mají vynikající přenos tepla a díky moderním technologiím jsou docela trvanlivé. Ale navzdory všem výhodám mají dvě vážné nevýhody - je to poměrně vysoká cena a nutnost doplňovat systém destilovanou vodou s různými zvláštními nečistotami.

Návrhové prvky

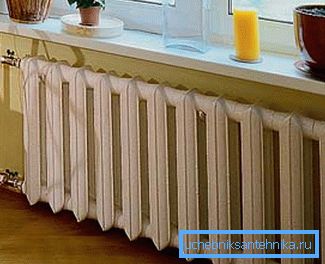

Velký litinový radiátor

Kvalita vytápění místnosti je samozřejmě ovlivněna zařízením topného tělesa, které zahrnuje designové prvky, kapacitu přenosu tepla, kapacitu a možnost čištění z prachu (komplikuje přenos tepla). Vedlejším faktorem jsou náklady na zařízení a jeho design nebo možnost instalace plotu ve formě dekorativní mřížky.

Teď pojďme zvážit, jaké faktory určují vysoký odvod tepla baterie - to je design a materiály, rychlost kapaliny v zařízení a rychlost jeho mytí vzduchem, teplotní rozdíl mezi baterií a vzduchu v místnosti, způsob instalace a dokonce i barvu a složení barvy.

Je třeba poznamenat, že pro světlé barevné radiátory se vyrábí speciální smalt, který může výrazně snížit vyhledávání, takže barevné přístroje nejsou jen pohyby, ale znamením technické negramotnosti majitelů.

Ocelová sekční spotřebičová továrna

Nejčastěji najdete sekcionální zařízení, která mohou být vyrobena z litiny, oceli, hliníku nebo dvou kovů najednou (bimetal nebo ocel potažená hliníkem). V těchto zařízeních dochází ke konvektivnímu způsobu ohřevu.

To znamená, že teplo se vypouští pomocí vzduchu, který prochází skrze ně - tekutina ohřívá kovový povrch takzvaného akordeonu a vzduch je vyhříván od kontaktu s kovem a pohybuje se shora dolů do místnosti. Je třeba poznamenat, že takové ruské zařízení můžete vždy najít za výhodné ceny za účelem prodeje.

Ocelové panelové radiátory HEATTERM

Taková zařízení jsou vyrobena z vysoce kvalitní oceli za studena válcované oceli a mohou se skládat z jednoho, dvou nebo tří panelů, které jsou propojeny kovovými deskami, což zvyšuje konvekční ohřev vzduchu pohybujícího se po rovinách.

Ukázalo se, že úzké přístroje s jedním panelem dokáží poskytovat teplotu pouze zářením, ale dvěma nebo třemi panely - kvůli konvekci, takže srovnání bude vždy ve prospěch druhého. Samozřejmě, že tato zařízení mají větší účinnost než průřezová a vyrábějí je s boční a spodní vrstvou.

Ocelový radiátor Arbonia sloupkový (trubkový) typ

Ve vzhledu jsou trubicové topné zařízení velmi podobné průřezovým. Ano, a obecný návrh takových zařízení je proveden na stejném principu: horizontální kolektory jsou propojeny vertikálními trubkami nebo sloupy, ze kterých pochází název pro určení jejich typu.

Ale tyto baterie mají významný rozdíl - nerozumí sekcím, a proto nemohou být zvýšeny ani sníženy, jinak budou mít moderní domácí zařízení. Tyto konstrukce jsou zpravidla vyrobeny buď z oceli nebo z litiny, ve vzhledu se vyznačují jednou, dvěma, třemi nebo čtyřmi vertikálními trubkami v řadě a nikoli dvěma, stejně jako průřezové.

Materiály

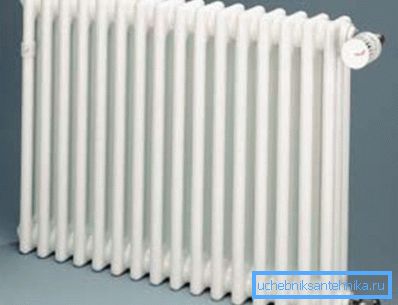

Litina ARBONIE

Když mluvíme o slávě, nejvyšší hodnocení získávají litinové baterie, které jsou známé všem obyvatelům výškových budov a z nějakého důvodu jsou ještě v některých případech ještě používány k nezávislému vytápění.

Pokud mluvíme o podlahové konstrukci, jsou zde velmi pohodlné, protože v převážné většině bytů je ústřední vytápění a nejsou zde žádné individuální měřiče. Skutečnost je, že litina se dlouho ohřívá, ale také se dlouhodobě vzdává nahromaděné tepelné energie - k tomu dochází kvůli silným stěnám zařízení.

Takovéto radiátory zpravidla odolávají pracovnímu tlaku 9 až 12 barů a lisovací tlak je obecně až 16 barů, maximální teplota vody je 110 ° C a tepelný výkon jedné části 100-160 W (přiložené pokyny specifikují tyto parametry přesněji). Problémem je však to, že kvůli velké kapacitě je nutné ohřívat víc vody, takže pro nezávislé topení jsou tato zařízení extrémně nevýhodná.

Trubková ocelová trubka v řezu

Na horní fotografii vidíte ocelové trubkové PURMO, ale ve skutečnosti se neliší od stejných ZEHNDER, DELONGHI nebo jiných podobných modelů od jiných firem, proto se v tomto případě zajímáme pouze o kovové stěny.

Takže u panelových radiátorů z oceli je pracovní tlak asi 6-10 barů a u trubicových je 8-15 barů, což je dostačující i pro vysoké budovy, kde pracovní tlak v systému dosahuje 8-10 atmosfér. Výkon jednoho modelu může být řádově 1200-1600W a maximální teplota, která nepoškozuje celistvost zařízení, může dosáhnout 110-120 ° C.

Navzdory velké síle jsou tyto radiátory náchylné k korozi, ale tento proces je nejnebezpečnější v době, kdy je voda vypouštěna ze systému nebo její část je vzduchem.

Přichází zde přírodní chemická reakce - rzi kovu (zevnitř nádrže). Většinou je plochý radiátor oblíbený v oceli a přestože to je zdaleka nejlepším řešením, je to lehké a nízké náklady.

Poznámka: Nejvýhodnější je instalovat takový (z oceli) vytápění radiátorů vlastním rukama v soukromém domě, kde můžete přidávat protikorozní přísady do vody a dokonce ani vypouštět systém pro letní období.

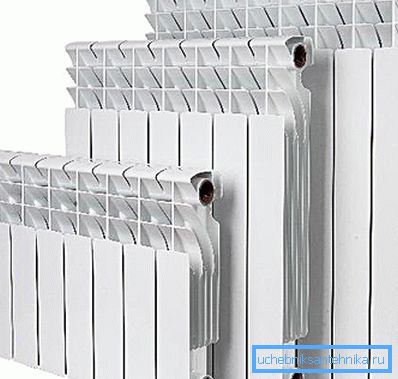

Hliník. Ferroli POL TITANO

Čisté hliníkové přístroje mají nejvyšší emise tepla, které mohou být dva typy - vstřikování a vytlačování, ale nenajdete je mezi obvyklými výrobci, například stejným LIDAY, ale takové výrobky poskytuje západní výrobce a stejná Čína.

Lze říci, že hliníkové výrobky tohoto druhu jsou pro Rusko zcela neštandardní a výhradní zařízení, i když v poslední době začaly používat stále více a více poptávku po autonomních systémech, když je třeba je měnit nebo instalovat jiný obvod obecně.

Poznámka: Nebojte se Číny, jako výrobce - čínské radiátory mají dostatečnou kvalitu a mohou soutěžit s evropskými.

Vytlačovací zařízení se skládá z siluminových trubek a hliníkového tělesa, které jsou vytlačovány z extrudéru a nejsou předmětem montáže / demontáže.

Ale modely odlévání (výrobci se mohou lišit) se vyrábějí samostatným odléváním a montáží profilů, a proto jejich výroba umožňuje snížit a zvýšit výkon připevněním / odšroubováním profilů. Tyto baterie vydrží pracovní tlak 8-16 bar při teplotě 110 ° C, tepelný výkon 82-212W.

Bimetal BUDERUS

Pro instalaci autonomních systémů, stejně jako v případech, kdy je nutná výměna starých baterií ve výškových budovách, se často používají bimetalické radiátory, které nesou všechny pozitivní vlastnosti oceli a hliníku.

Možná jsou taková zařízení v dnešní době nejpraktičtější - mají pracovní tlak 20-50 bar při teplotě 130 ° C (většina) a síla jedné části je asi 150-180W.

Zde jsou stěny odolné proti korozi, téměř bez setrvačnosti, vysoká návratnost tepla a zároveň odolnost vůči hydraulickým nárazům. Samozřejmě, cena těchto zařízení je vyšší než stejná ocel nebo litina, avšak s autonomním ohřevem výrazně ušetříte na malém objemu sekcí, vodu, pro kterou budete muset být vytápěna, plýtvat energií.

Poznámka: Mějte na paměti, že termostaty a ventily se téměř nikdy neprodávají s radiátory. Jsou zakoupeny samostatně.

Výpočet

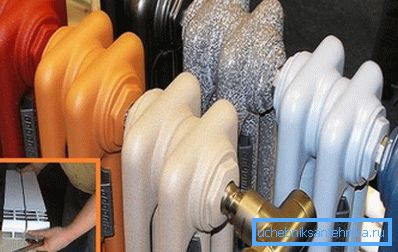

Sekce mohou být dokončeny

Abyste se vyhnuli jakémukoli překryvu při nákupu sekčních, trubkových nebo panelových radiátorů, je třeba věnovat pozornost jejich síle a vypočítat množství buď pomocí online kalkulátoru, nebo ručně tím, že provedete (druhá možnost je spolehlivější).

Takže u místností, které nejsou větší než 260 cm při 10 m2 Budete potřebovat 1 kW výkonu zařízení pro vytápěnou plochu a pokud jsou stropy vyšší než 260 cm, pak jsou vypočteny podle kostek - pro každý kubický metr prostoru je potřeba 41 W tepelné energie. V důsledku toho můžete buď vzít v úvahu celkový výkon akumulátoru (pro trubkové a panelové), nebo jej vypočítat podle průřezů.

Závěr

Závěrem je třeba říci, že v případě, že je správně vypočítáno jejich množství, budou v místnosti užitečné jakákoli vícedávková a tenká, průřezová a plochá topná tělesa vytápění. Pokud však současně uděláte dobrý výběr kvalitních a technických vlastností, váš dům bude teplejší a zaplatíte za něj méně.
