Radiátory s měděným topením: funkce, specifikace a postup

21-10-2018
Vytápění

Jedním z důležitých prvků prostorového vytápění je topný radiátor. Záleží na tom, jak rychle a účinně bude dům ohříván a kolik paliva bude potřebovat k udržení příjemného mikroklimatu v bytě nebo domě. Největší tepelná vodivost, vysoká účinnost a nepřekonatelný vzhled se vyznačuje měděným chladičem.

Že je hrdina dnešního materiálu.

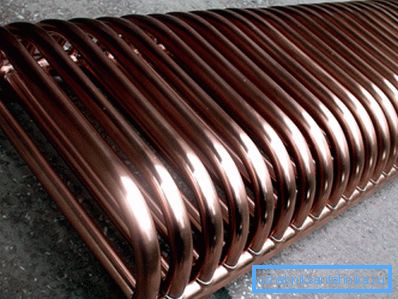

Měděný radiátor: krása a síla

Princip činnosti radiátorů

Schéma provozu radiátorů, které jsou součástí topného systému s teplonosnou kapalinou, je velmi jednoduché. Horká voda vyhřívaná plynem, pevným palivem nebo elektrickým kotlem potrubím vstupuje do baterie, kde přenáší nahromaděnou tepelnou energii do vzduchu v místnosti.

Vzhledem k tomu je snadné pochopit, že teplota v místnosti závisí nejen na stupni ohřevu kapaliny a rychlosti toku systému, ale také na typu a materiálu použitých radiátorů.

Z hlediska fyziky je přenos tepla v topných panelech následující:

  1. Voda, která prochází radiátorem, ohřívá materiál, ze kterého je vyroben. Poté začnou hliník, měď nebo ocel vyzařovat infračervené vlny, které jsou, jak je dobře známo, schopné přenášet tepelnou energii na molekuly vzduchu.
  2. Vzduchové hmoty, které jsou ohřívány přímo u baterie, jsou méně husté a lehčí, takže se dostanou do horní části místnosti, čímž se uvolní studený vzduch. V budoucnosti se tento proces, který se nazývá konvekce, cyklicky opakuje.
  3. Schopnost vytápěných těles vyzařovat většinu energie ve formě infračervených vln se nazývá teplo. Čím je tento parametr větší, tím účinněji funguje radiátor a tím bude i v zimě v teplejší místnosti.
Na obrázku - schéma topného tělesa

Dávejte pozor! Měď má nejvyšší tepelnou vodivost mezi všemi materiály používanými pro výrobu baterií. Proto jsou měděné radiátory pro vytápění, které nejúčinněji využívají energii chladicí kapaliny. Nicméně jejich cena je mnohem vyšší než u jiných produktů.

Charakteristika měděných baterií

Výhody

Měděné akumulátory zaujímají vedoucí pozici v efektivitě a zanechávají daleko za ostatními existujícími modely, včetně bimetalických radiátorů.

Ve skutečnosti mají kromě tohoto ukazatele i mnoho dalších nepopiratelných výhod:

  • vysoká účinnost - v tomto parametru překračuje měď rozšířenou litinu více než pětkrát;
  • antiseptikum - zvláštní vlastnosti neželezných kovů zabraňují růstu mikroorganismů v systému vytápění, které mohou způsobit škodu člověku a stát se zdrojem nebezpečných onemocnění;
Měď je odolná, pružná, antiseptická a krásná.
  • pevnosti a pružnosti - kombinace těchto dvou vlastností umožňuje použití měděných baterií v topných systémech bez obav z jejich zničení z hydraulického nebo pneumatického nárazu, stejně jako snadné instalace výrobků do konstruované inženýrské sítě;
  • schopnost odolat vysokému tlaku - měď může být provozována v topných systémech, kde tlak chladiva dosahuje 16 atmosfér, což je mnohem vyšší, než je nutné;
  • možnost použití chladicí kapaliny s vysokou teplotou - baterie lze provozovat i při teplotách nad + 140 stupňů Celsia.

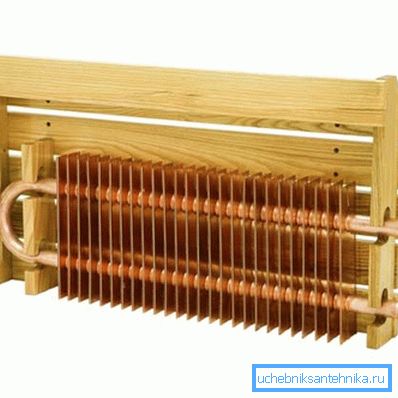

Použití měděného chladiče umožňuje ohřát chladicí kapalinu na vysokou teplotu.

Dávejte pozor! Ohřívač měděného chladiče odolný vůči chemicky aktivním tekutinám. Proto s takovými bateriemi můžete použít nemrznoucí kapalinu, která nahradí vodu. Hlavní věcí je vybrat správné potrubí a armatury.

Zvláštní funkce

Surovinou pro výrobu měděných radiátorů vytápění je vysokokvalitní měď bez jakýchkoliv nečistot, protože kromě vynikajících technických vlastností mají atraktivní vzhled.

Jednou z důležitých výhod popsaných výrobků je to, že nemusí být natřeny. Koneckonců vrstva laku nanesená na povrch ohřívačů snižuje koeficient přenosu tepla.

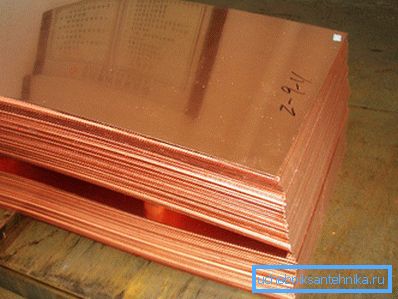

Měď je sama o sobě krásná a nepotřebuje malování.

Meďové baterie nepotřebují dekorativní povlak. Jsou buď nezávislým prvkem návrhu místnosti, nebo mohou být vybaveny ozdobnými mřížkami, které zlepšují konvekci horkých vzdušných hmot.

Ne tak dávno se začaly používat speciální měděné desky, které byly jednoduše připájeny do topných trubek, čímž se zvětšila plocha styku se vzduchem. V důsledku toho získáte největší možnou baterii (její velikost závisí pouze na vaší touze a délce potrubí), která užitečně využívá každou energii vyvíjenou kotlem.

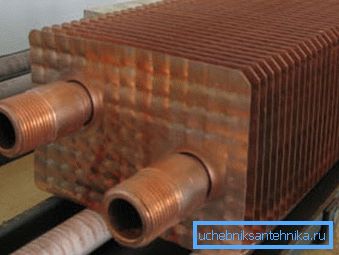

Použitím měděných desek, opotřebovaných na trubce, můžete vytvořit baterii libovolné délky

Největší efekt lze dosáhnout pomocí automatických termostatů, které řídí provoz klimatické sítě. Díky tomu je dosaženo pohodlné teploty v místnosti a jsou uloženy použité tepelné nosiče - plyn, elektřina, motorová nafta a podobně.

Tipy pro výběr

Pokud se rozhodnete použít měděné radiátory pro instalaci klimatické sítě v bytě nebo domě, musíte zvážit následující nuance:

  1. V jednom systému nelze kombinovat výrobky z různých materiálů. Při instalaci měděných panelů je nutné z tohoto kovu vytvořit potrubí, jinak dojde k chemické reakci, která povede ke korozi jednotlivých prvků topné sítě.

Důležité je také zohlednit rozdílný koeficient lineární expanze v důsledku vytápění.

  1. Spojovací prvky - armatury - by neměly být vyrobeny z uhlíkové oceli, ale z neželezných kovů (například mosazi).

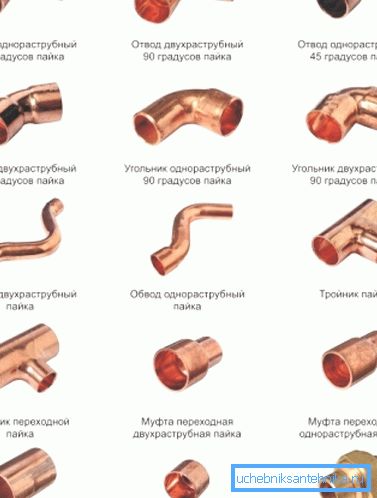

Pro topné instalace jsou vhodné pouze měděné nebo mosazné armatury.
  1. Nosič tepla musí být zcela vyčištěn z pevných částic, které mohou sloužit jako brusivo.. Měď je měkký kov, a proto je zničena v důsledku jejich vlivu. Dále kontrolujte chemické složení kapaliny: nesmí obsahovat kyseliny a zásady.

Vstupní potrubí, kterým je topení naplněno, musí být dodáno s filtrem.

  1. Koupit komponenty pouze od důvěryhodných dodavatelů. V opačném případě hrozí nebezpečí nákupu baterií vyrobených z nekvalitních surovin, které mohou vést k rozbití během provozu navržené topné sítě.

Dávejte pozor! V některých maloobchodních prodejnách můžete narazit na falzifikáty: radiátor vyrobený z nízké kvality uhlíkové oceli je potažen tenkou vrstvou atraktivní vysoce kvalitní mědi. Buďte opatrní, použijte služby konzultantů, kteří vědí, jak zkontrolovat kvalitu měděných baterií.

Před zakoupením je také nutné objasnit:

  • prostor místností, které je třeba vyhřívat;
  • výška od podlahy ke stropu;
  • počet a rozměry dveřních a okenních otvorů, materiál zabudovaných okenních bloků;
  • teplota, která musí být udržována v místnosti (například v dětském pokoji, by měla být více, v obývacím pokoji nebo kuchyni - méně).

Jak již bylo uvedeno, měď má vysoký koeficient přenosu tepla, takže můžete instalovat méně sekcí než při výběru baterií z litiny nebo oceli.

Instalace měděných radiátorů

Zvažte instalaci měděných baterií vlastním rukama. Návod vám pomůže správně provést všechny potřebné kroky.

Hlavním úkolem je vybrat správné místo. Doporučuje se instalovat radiátory pod okenní otvory, protože přes nich vstupuje studený vzduch do místnosti. Pracovní baterie naopak vytvářejí tepelnou oponu, která ohřívá místnost a zabraňuje kondenzaci vlhkosti na skle.

Vzdálenost mezi spodní hranou a podlahou, stejně jako horní část a baterie by měla být nejméně 15 centimetrů. Díky těmto mezerám je organizována účinná konvekce studeného a ohřátého vzduchu. Ze stejného důvodu by měla být baterie umístěna nejméně 5 cm od stěny.

Samotná instalace může být provedena dvěma způsoby:

  1. Použití držáků na stěnu. Za tímto účelem jsou ve stěně vyvrtány otvory, ve kterých jsou pomocí háků upevněny speciální háčky. Jejich počet závisí na velikosti baterie. Zpravidla se stačí 2-5 kusů.

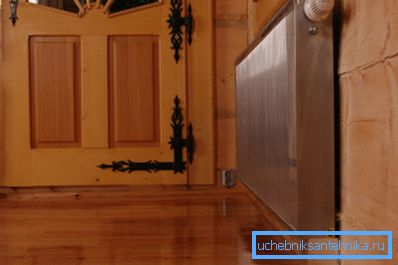

Baterie namontovaná na stěnu
  1. Na nohou. V tomto případě je zapotřebí plošina, která je instalována na nohou o délce asi 12 cm, slouží jako podpěra pro spodní okraj radiátoru.

Tip! Je žádoucí chránit místa styku spojovacích prvků s měděným povrchem chladiče gumovými nebo silikonovými těsněními. V opačném případě mohou háky nebo nohy poškodit měkký barevný kov a způsobit únik.

Důkladně připojte topné trubky.

Navíc instalace měděných radiátorů bude vyžadovat následující vybavení:

  1. Ventily pro vzduchové krvácení z radiátorů (Mayevsky jeřáby). Jsou instalovány v horní části akumulátoru a slouží k odstranění vzduchových zátek, které jsou vytvořeny po naplnění chladicího média topným systémem.

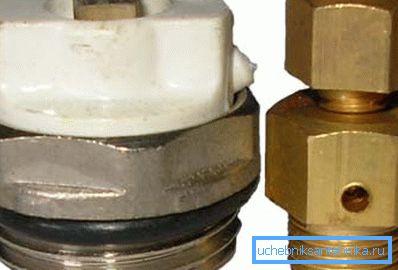

Odvzdušňovací ventil baterie
  1. Ventily (ventily). Nasaďte přívodní a výstupní chladič. Umožňují vám nastavit množství chladicí kapaliny dodané do chladiče a odpovídajícím způsobem teplotu v místnosti. Navíc blokováním těchto kohoutků je možné snadno opravit poškozený nebo vyměnit zcela selhání prvku topné sítě.

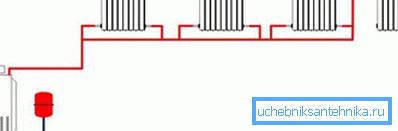

  2. Bypass. Používá se pouze v jednorázových topných systémech. Připojuje vstupní a výstupní potrubí a obchází chladič.
Zablokování baterie

Musí být vybaven jeřábem a má menší část než přívodní potrubí. Umožňuje rovnoměrnější cirkulaci chladicí kapaliny.

Po instalaci všech radiátorů a jejich připojení k potrubí je nutné provést zkušební zahájení topení. K tomu je systém naplněn chladicí kapalinou s minimálním tlakem a kotel je zapnutý.

Je nutné zkontrolovat, zda všechny spoje nejsou těsné. V případě, že je detekován druhý, musíte znovu sestavit problémový uzel. Na konci kontrol je systém připraven k dalšímu provozu.

Dávejte pozor! Pokud jsou radiátory součástí celkového systému vytápění (v městském bytě), musíte získat dokument od zaměstnanců oddělení bydlení, který povoluje provoz systému. To vás ochrání před reklamací v případě přerušení potrubí, protože kvalita montáže byla ověřena odborníky.

Pokud instalace vytápění byla provedena odborníky, požádejte o dokument, který poskytuje záruku na provedenou práci.

V soukromém domě není třeba přijímat žádné dokumenty. Doporučuje se pouze kontaktovat organizaci, která instaluje kotle, aby její odborníci zkontrolovali namontovanou topnou síť v souladu s parametry uvedenými v technické dokumentaci.

Závěr

Měděné radiátory topného systému jsou jedním z nejlepších, ale i nejdražších řešení pro uspořádání topného systému v bytě. Kvalita práce dokončené klimatické sítě a její trvanlivost však závisí na správné instalaci.

Více o tom můžete získat ve videu níže.
