Nezáleží na tom, jak univerzální nástěnné baterie jsou absolutně nevhodné pro instalaci v prostorných pokojích, z nichž většina je vyrobena ze skla. V tomto případě se používají další topné radiátory: zapuštěné do podlahy nebo namontované na nohách.

Praxe ukazuje, že první volba je nejpřijatelnější, protože umožňuje zcela maskovat těžkopádné a neinterné topné zařízení. Jedná se o vlastnosti použití a instalace těchto zařízení bude popsáno níže.

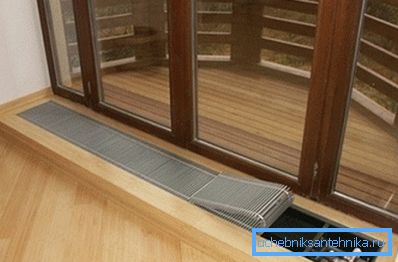

Radiátor ve výklenku je vynikajícím řešením pro uzavřené terasy a verandy

Neobvyklé topné zařízení

Návrhové prvky

Podlahové topné radiátory se používají zřídka, ale někdy jsou prostě nepostradatelné. Hlavním předmětem jejich použití je vytápění místností s velkým zasklením. Může to být jen prostor s velkými okny nebo krytou terasou s přístupem do zahrady.

V tomto případě existuje několik způsobů ohřevu:

  1. Klasické baterie namontované na boční nebo zadní stěně. Tato možnost je neúčinná, protože každý ví, že topná zařízení by měla být instalována v nejchladnějším místě v místnosti, tedy u oken. Kromě toho může být rušivý interiér koncepce architekta nebo designéra.
  2. Podlahové topení. Dobré řešení, které nelze uplatnit, pokud se dřevo používá jako materiál pro podlahu: parkety, masivní nebo palubní desky atd. Faktem je, že má nízký koeficient tepelné vodivosti. To výrazně sníží účinnost takového topného systému.
Podlahové topení nemůže vždy ohřívat vzduch na komfortní úrovni

Cena takového řešení bude navíc mnohem větší než cena instalace ohřívačů kanálů.

  1. Radiátory na podlahách. Reprezentuje jednu z odrůd klasických baterií, které se používají v topných sítích s tekutinou pro přenos tepla. Jsou odlišné pouze ve formě a místě instalace: jsou umístěny v speciálně navržených drážkách (kanálech) uložených v podlaze.

Nad těmito bateriemi jsou uzavřeny tyče, které nezasahují do proudění vzduchu a dokonale maskují nainstalované zařízení.

Výhody tohoto řešení jsou následující:

  • zdroj tepla je umístěn přesně tam, kde je nejvíce potřebný;
  • baterie umístěná pod podlahou nezabraňuje přístupu k dveřím nebo oknu a nezpůsobuje nesoulad v návrhu místnosti.
Zdroj tepla, který nezhoršuje interiér

Moderní supermarkety nabízejí dva typy radiátorů instalovaných pod podlahou:

  1. Corpus. V tomto případě je topný článek instalován ve speciálním případě, který je namontován v podlaze a působí jako kanál.
  2. Bez těla. Takovéto radiátory jsou umístěny do výklenků, které musí být navrženy dříve.

Radiátory těla

Krabice, v nichž jsou instalovány topné články, jsou vyrobeny z tenkého pozinkovaného kovu. Stěny těla pro zvýšení jejich tepelných vlastností jsou pokryty izolačními materiály a opatřeny vhodnou barvou.

Samotný ohřívač je vyroben ze speciálně ohýbaného potrubí, na kterém jsou přivařeny desky výměníku tepla, čímž se zvětšuje plocha styku se vzduchem. Materiálem pro tyto prvky je hliník, který přenáší teplo horké vody na okolní vzduchovou jímku.

Ve fototerapii s pozinkovaným krytem

Na vrcholu pouzdra jsou zavřené ozdobné mříže ze dřeva nebo kovu. To vám umožňuje zvolit možnost, která je kombinována jak s parketovými, tak s keramickými dlaždicemi.

Radiátory těla jsou dodávány v těchto velikostech:

  • šířka - od 5 do 25 cm;
  • délka - od 50 cm do několika metrů;
  • hloubka - od 10 do 70 cm.

Účinnost baterie umístěné pod podlahou závisí nejen od oblasti výměníku tepla a teploty chladicí kapaliny, ale také od rychlosti proudění vzduchu. Nejvýkonnější modely mohou být dodatečně vybaveny elektrickými ventilátory. Nevýhodou tohoto řešení je potřeba připojit zařízení k elektrické síti a zvýšit úroveň hluku, který z něj generuje.

Bezbaletní

Tyto radiátory jsou instalovány pod podlahou v speciálně navržených drážkách. Nicky jsou vyrobeny ve formě obdélníku, izolované a pokryté jakýmkoliv nehořlavým dekorativním materiálem. Hloubka, šířka a délka jsou navrženy na základě velikosti radiátorů, které budou v nich instalovány.

Pro instalaci volnoběžných zařízení je třeba vybavit speciální mezeru

Pozor! Nezapomeňte, že mezi spodkem výklenku a výměníkem konvektoru musí být mezera, která není menší než 10 cm. Umožňuje uspořádat přirozenou konvekci vzduchu, bez níž je nemožné rovnoměrné vytápění místnosti.

Zespodu je drážka v podlaze pokryta grilem. Musí být dostatečně pevný, aby odolal hmotnosti lidí, kteří projíždějí a snadno jej odstraní, což umožní přístup k čištění a údržbě instalovaného chladiče. Okraje výklenku, kde je instalována ochranná mřížka, lze ozdobit kovovými nebo hliníkovými rohy.

Výpočet výkonu

Určení velikosti a podle toho výkonu ohřívače výklenku se provádí podle stejného schématu jako klasická baterie. Požadované údaje lze získat z technických výpočtů, které jsou součástí projektové dokumentace budovy.

Výkon instalovaných radiátorů se vypočítá standardní metodou

Aby se však maximalizovala účinnost radiátorů umístěných pod podlahou, měly by být zohledněny tyto nuance:

  • je nutné instalovat ohřívače výklenku, jejichž výkon je o 20% vyšší než výkon požadovaný projektem;
  • pokud je délka baterie delší než 3 metry, doporučujeme jej připojit k potrubí diagonálně (horká voda vstupuje a vystupuje přes potrubí umístěné na opačných koncích zařízení).

Montážní zařízení

Vývoj architektonického projektu

Ihned je třeba poznamenat, že vestavěné topné radiátory jsou z hlediska instalace poměrně složité. Proto je možné pracovat s vlastními rukama pouze tehdy, když máte 100% jistotu ve svých schopnostech a dovednostech.

Možnost použití takovýchto topných zařízení by měla být položena ve fázi architektonického návrhu budovy.

Doporučujeme vzít v úvahu následující nuance:

  1. Ujistěte se, že vytvořený výkres odpovídá požadavkům na sanitární a jiné služby. Důležité je dodržet požadovanou tloušťku podlahy v prvním patře nebo pevnost železobetonových podlahových desek na druhém podlaží. Opravdu kromě samotných radiátorů budou potrubí instalovány na stejném místě, dodávají a odstraňují chladicí kapalinu.
  2. Důležité je připravit kanál požadované velikosti. Je to hlouběji a delší, tím silnější baterie můžete nainstalovat. Výklenek v podlaze této velikosti však ovlivňuje pevnostní charakteristiky konstrukce, proto musí technik provádějící výpočty zvážit možnost instalace chladiče pod podlahu.

Uspořádání topného systému

Vedle konstrukčních prvků budovy je samotný klimatický systém předmětem návrhu. Zejména musíte správně umístit potrubí, které napájí chladicí kapalinu, a určit umístění instalace vzduchových ventilů, které odstraňují nasávaný vzduch z trubek a radiátorů.

Dávejte pozor! Radiátor podlahového vytápění nefunguje jako baterie namontovaná na stěnu. To je způsobeno především jinou odolností proti proudění tekutiny. Při projektování je tedy třeba provést velmi pečlivou hydraulickou kalkulaci a zvolit provozní režimy termických ventilů.

V opačném případě tepelná energie generovaná radiátory nebude stačit k tomu, aby se vzduch v místnosti ohříval na požadovanou teplotu.

Doporučuje se zajistit automatické ovládání radiátorů pomocí elektronických ventilů a snímačů. To umožní přesnější přizpůsobení provozních režimů v závislosti na vnějších podmínkách, což nejenom přispěje ke zvýšení komfortu, ale také umožní hospodárnější využití energetických zdrojů (plyn, nafta, elektřina atd.).

Montáž výklenku

Nejdůležitějším krokem je vytvoření výklenku pro radiátor. Pokyny pro jeho design jsou jednoduché. Zde je důležité dodržet pouze jednu velmi důležitou podmínku - poskytnout souvislou vodotěsnou vrstvu (zejména pokud je instalace výklenku provedena v prvním patře, kde je ponorná podlaha uspořádána "na zemi").

Proces práce pro usnadnění prezentace bude rozdělen do několika po sobě následujících etap:

  1. Je připravena výklenka požadované délky a šířky. Pokud není podlaha zaplavena, je to snadné. Ale i v hotových podlahách můžete vytvořit potřebné drážky. Nebude to trvat déle.

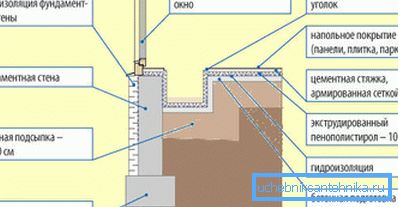

Niche schéma pro podlahy v podlaze
  1. Ochrana proti vodě se usazuje za použití povlaků nebo rolí. Ujistěte se, že při zahřátí nevylučují látky škodlivé lidskému tělu.
  2. Dalším krokem je oteplování. Můžete umístit výplňový pěnový polystyren nebo jiný materiál s nízkým součinitelem tepelné vodivosti.
  3. Poté je třeba vytvořit výklenkový dekorativní materiál. Můžete ho jednoduše omítnout nebo obložit keramickými dlaždicemi, které byly použity pro pokládku na podlahu terasy nebo verandy. V prvním případě je nutné zpevnit povrch sítí, aby se zabránilo praskání nebo rozpadu v důsledku teplotních a smršťovacích pohybů základny.

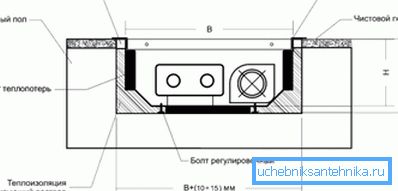

Rozložení výklenku v podlaze

Dávejte pozor! Pokud je takový systém namontován ve druhém patře, architekt nebo inženýr, který projektuje dům, by měl zajistit snížení překrývání a také uspořádat podpěrné nosníky nebo železobetonové desky tak, aby jejich výklenky procházely podél nich, nikoliv napříč.

Horní okraj výklenku pro konvektor lze ozdobit rohy a poskytnout závorky, které drží dekorativní a ochrannou mřížku.

Kombinované řešení

V případě, kdy je nutné ohřívat velké místnosti s velkými okny, mohou být ohřívače kanálů kombinovány s jinými klimatickými zařízeními:

  • klasické radiátory;
  • podlahového vytápění.

V takovém případě je nutné instalovat a správně konfigurovat automatický systém řízení klimatizace, který bude nezávisle koordinovat práci všech namontovaných zařízení, dosažení co nejefektivnějšího a hospodárnějšího výsledku.

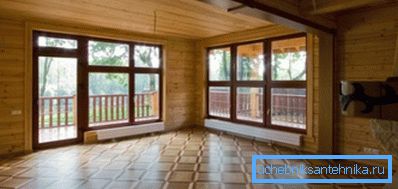

Kombinované řešení mohou být také použity pro vytápění.

Závěr

Radiátory s podlahovým vytápěním jsou vynikajícím řešením pro vytápění místností v případě nemožnosti instalace tradičních systémů nebo nedůslednosti návrhu vytápěných podlah. Existují však i jiné inovativní metody vytápění (viz také článek Jaké vlastnosti a výhody radiátorů Rifar mají).
