Radiátory a konvektory podlahového vytápění: obecné

05-02-2018
Vytápění

V některých domech jsou vnitřní části stěn a příčky složeny z materiálů, které nejsou velmi trvanlivé, takže instalace topných zařízení může být obtížná. V tomto případě se obvykle používají topné podlahové radiátory a konvektory.

Upevnění na boční plochy není jednoduše nutné.

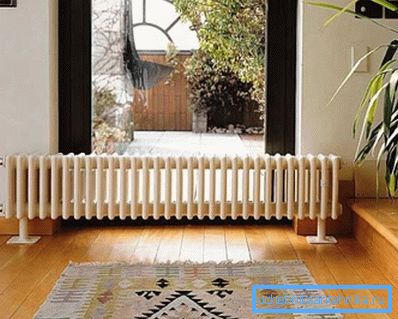

Na obrázku je umístěn radiátor namontovaný na podlaze.

Výhody umístění

Umístění topných zařízení přímo na podlahu má své výhody, které jsou skutečně poměrně náročné.

Za normálních podmínek je však stále doporučováno montovat radiátory a konvektory přímo na stěnu, protože s touto volbou vypadají více esteticky příjemné.

  • Instalační proces je co nejjednodušší, takže si můžete sami vynaložit minimální čas.
  • Výrobky mohou být umístěny kdekoli, protože podpěrnou oblastí je spodní rovina.
  • V případě potřeby můžete provádět rychlou demontáž zařízení bez zvláštní námahy.

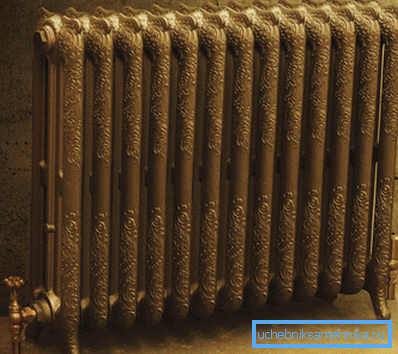

Příklad podlahového radiátoru z litiny.

Doplněk! Tuto možnost použijte nejdůležitější v případech, kdy jsou potrubí skryté pod podlahovou krytinou. Jejich výstup na vnější stranu lze provádět kdekoli.

O zařízení typu chladiče

Tento typ vytápění je v moderním světě velmi oblíbený. Princip fungování systému je velmi jednoduchý: chladicí kapalina proudí z místnosti s kotlem přímo do radiátorů, které přenášejí teplo do vzduchu.

Materiály pro výrobu

Před získáním podlahových vodních radiátorů je nutné se seznámit s materiály jejich výroby, protože konečná charakteristika zařízení bude do značné míry záviset na tom.

Volba je žádoucí při zohlednění provozních podmínek.

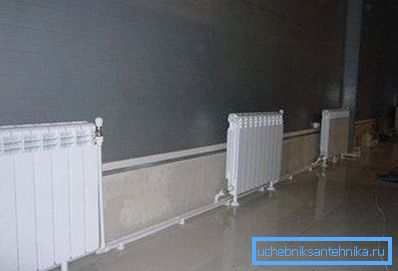

Hliníkové baterie, upevněné k dolní rovině.
  • Ocelové radiátory jsou považovány za nejvhodnější, protože jejich cena je poměrně nízká. Jsou odolné vůči korozi, proto mají dlouhou životnost. Kromě toho baterie vyrobené z litiny nejsou tak náročné na kvalitu chladicí kapaliny.
  • Ocelové radiátory pro vytápění se vyznačují vysokým odvodem tepla a stylovým designem, který nelze říci o výše zmíněných analogích. Díky nízké hmotnosti je proces instalace výrazně zjednodušen. Tyto výrobky jsou však náchylné k rezivění.
  • Hliníkové baterie mají vysokou účinnost a vynikající estetické vlastnosti.. Jsou určeny pro systémy, kde tlak nepřesahuje 16-20 atmosfér. Nejslabšími body jsou závitové spoje, které mohou být přerušeny vodním kladivkem.
  • Bimetalické analogy jsou výsledkem kombinace dvou kovů - oceli a hliníku. Produkty fungují dobře v topných systémech se zvýšeným pracovním tlakem. Jsou lehké, estetické a kompaktní.

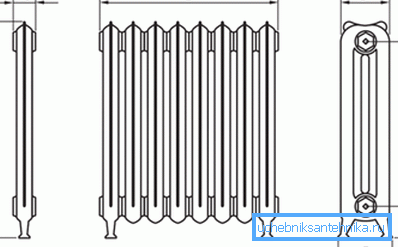

Rozměry litinového podlahového radiátoru.

Pozor! Po přezkoumání základních materiálů používaných při výrobě podlahových a nástěnných spotřebičů si můžete zvolit nejvhodnější volbu pro konkrétní případ.

Návrhové prvky

Konstrukce topných radiátorů se může mírně lišit v závislosti na konstrukčních rozhodnutích. Na tom závisí nejen efektivita vytápění, ale i estetické možnosti. Navrhujeme zvážit nejzákladnější typy topných prvků.

Sekční výrobky jsou nejčastější. Takové konstrukce jsou vyrobeny z jednotlivých fragmentů, které byly odlité nebo vyrobeny extruzí. Spojení jednotlivých částí se provádí bodovým svařováním nebo použitím speciálních vsuvek. Obvykle jsou výrobky vybaveny adaptéry a hluchými zátkami.

Panelové radiátory jsou vyráběny ve tvaru obdélníkových konstrukcí, uvnitř kterých cirkuluje chladicí kapalina. Ocel se obvykle používá jako základní materiál.

Díky atraktivnímu designu mohou úspěšně doplnit jakýkoliv interiér. Výrobky tohoto druhu by neměly být instalovány, pokud je tlak systému příliš nízký.

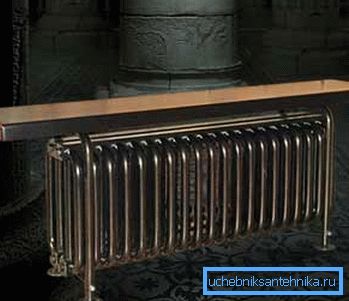

Ocelové trubkové radiátory ve formě lavice.

Trubkové ohřívače mají jeden nebo více kruhových mostů, které spojují hlavní kolektory. V závislosti na počtu a délce trubek se může výrazně lišit rozptyl tepla baterie. Tento výrobek je značně odolný proti poklesu tlaku v systému.

Samostatně o konvekčních produktech

Tato možnost podlahového vytápění zahrnuje cirkulační pohyb vzdušných hmotností, ke kterým dochází při proudění kolem topných zařízení. Při procházení horkými plochami stoupá teplota průtoku, takže se roztáhne a chladný vzduch sestupuje.

Hlavní prvky

Podlahové vodní konvektory jsou poměrně hospodárné a spolehlivé zařízení, které přenášejí až 95% tepla prostřednictvím cirkulace. Úspěšně se používají v autonomních a ústředních topných systémech.

Obvykle obsahují následující prvky.

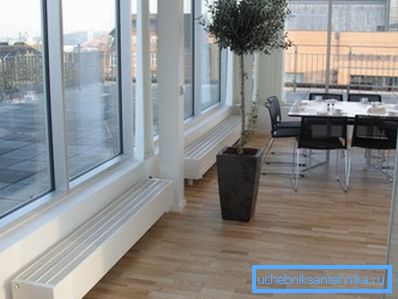

Vypadá to jako podlahový konvektor u okna.
  • Skříň je kontejner pro další součásti. Obvykle se vyrábí z pozinkované oceli nebo nerezové oceli. Jako dekorativní nátěr působí prášková barva.
  • Ochranná mřížka brání přístupu do horkých částí konstrukce, což je zvláště důležité v přítomnosti malých dětí v místnosti. Navíc provádí estetickou funkci.
  • Výměník tepla je struktura sestávající z trubky a žeber ve formě samostatných desek. Používá se k ohřevu proudění vzduchu.
  • Připojovací uzly jsou navrženy tak, aby připojovaly zařízení k systému ohřevu vody. Instalovaná chladicí kapalina bude dodána do zařízení prostřednictvím instalovaných potrubí.
  • Zvláštní ventily jsou nutné k odstranění vzduchu, který někdy vstupuje do systému. S jejich pomocí můžete snížit riziko zaseknutí vzdušného prostoru.

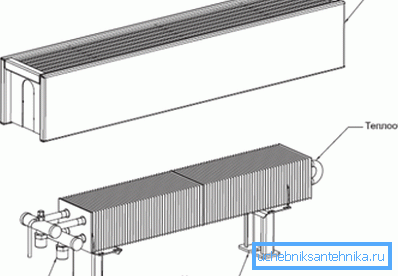

Struktura topného zařízení.

Pozor! Podlahové modely konvektorů jsou malé, takže jsou velmi často instalovány přímo před panoramatickými okny. Nicméně pokud je to žádoucí, mohou být instalovány kdekoliv.

Klasifikace typu přenosu tepla

Rozsáhlé modely s přirozenou konvekcí, protože nevyžadují připojení dalších zařízení. Přenos tepla probíhá přirozeně, to znamená, že pohyb vzduchu je způsoben teplotním rozdílem. Jejich účinnost není příliš vysoká, protože se často používají v kombinaci s jinými zařízeními.

Pokud jde o výrobky s nucenou konvekcí, umožňují efektivnější vytápění místností. Pohyb proudění vzduchu se v tomto případě provádí pomocí mechanických sil. Tyto modely lze úspěšně využít k vytvoření autonomních systémů vytápění.

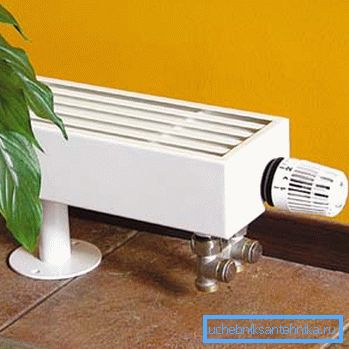

Zařízení s vyzařovaným vyzařováním tepla.

Srovnání dvou typů topení

Na rozdíl od konvekčních konstrukcí jsou topné radiátory schopné účinněji vyrábět teplo bez dalších doplňků. Proto v tomto smyslu nemohou konvektory s nimi srovnávat. V případě potřeby však můžete zvýšit počet spotřebičů v místnosti pro lepší vytápění.

Nízká cena streamovaných návrhů je činí přístupnějšími. Pokud jde o radiátorové radiátory, jejich náklady budou záviset na materiálu výroby. Výrobky z litiny jsou nejlevnější, ale drahé zařízení obsahují bimetalické analogy.

Pokud jsou v bytě instalovány konvektory, neměli byste mít strach, že vzduch bude suchý. Touto volbou není nutná další instalace zvlhčovačů. Vzhledem k nízkému stupni tepelného namáhání mohou být vnitřní předměty umístěny v bezprostřední blízkosti zařízení.

Během provozu topných radiátorů je významná část tepla přenášena zářením, a proto se v místnosti nezvyšuje cirkulace prachu, což se děje při použití konvekčních zařízení. Hlavní pozorností je vytírat baterie vlhkým hadříkem, abyste se vyhnuli zápachu hořícího prachu.

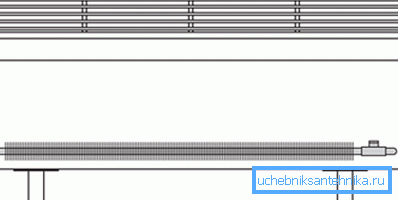

Optimální velikost konvektoru instalovaného na podlaze.

Jako závěr

Při výběru radiátoru podlahového vytápění nebo topného konvektoru je třeba řídit nejen konstrukční možnosti, ale i praktické úvahy, protože estetika hraje malou roli v neefektivním fungování systému. K nákupu by měly být uvedeny provozní charakteristiky areálu.

Přiložené video k tomuto článku vám pomůže pochopit téma podrobněji, protože instrukce poskytuje pouze počáteční informace.
