Radiátorové baterie: klasifikace, vlastnosti pevných a

11-07-2018
Vytápění

Při nástupu chladného počasí je otázka domácího vytápění obzvláště důležitá. Vzhledem k rozmanitosti modelů radiátorů není výběr vhodného topného zařízení obtížné. Chcete-li správnou volbu, potřebujete alespoň obecně znát vlastnosti práce, stejně jako silné a slabé stránky každého typu zařízení.

Baterie musí být vybrána moudře

Radiátor nebo konvektor

Mnoho lidí používá termín "radiátor-radiátor" jako synonyma, někdy konvektory se nazývají obyčejné radiátory, není to úplně pravda.

Název topného zařízení závisí na principu jeho provozu, je možné identifikovat takové ohřívače jako:

  • radiátory - v nich je většina energie přenášena do místnosti ve formě tepla (asi 80%). Taková zařízení jsou zajímavá, protože mohou pracovat s libovolnou teplotou chladicí kapaliny, klasickým představitelem topných zařízení této třídy je tlustá litinová baterie;

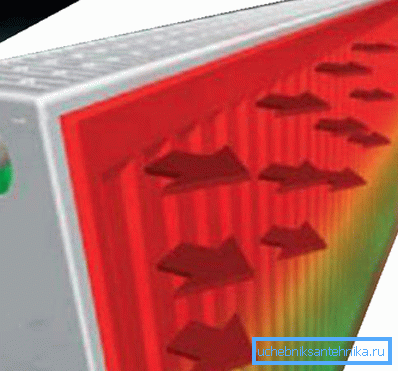

Tepelné záření pochází z povrchu ocelového panelu
  • v konvektoru je tepelná energie asi 20% a zbytek je způsoben konvekčním přenosem tepla;

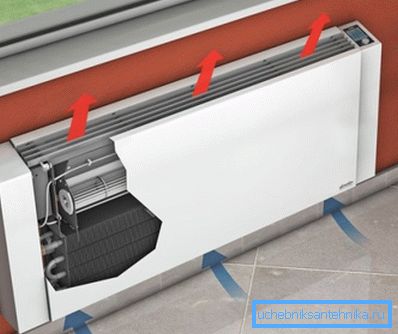

Princip fungování konvektoru
  • Kombinovaná zařízení - zahrnují mnoho moderních radiátorů (například bimetalické). Mají přibližně rovnoměrný přenos tepla v důsledku konvekce a přenosu tepelné energie.

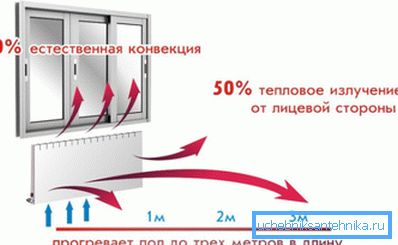

Kombinace konvekce a přímého přenosu tepla

Není možné říci, že jedna z uvedených metod je lepší a další je horší, stačí pochopit rozdíl mezi topnými zařízeními. Moderní hliníkové baterie, které jsou v každodenním životě tak oblíbené, patří do typu 3, tepelná energie je vyzařována čelním panelem a konvekce je zajištěna geometrií ploutví (studený vzduch vstupuje ze spodu a vytápěný vzduch vychází shora).

Klasifikace radiátorů

Nejvýhodnější je klasifikovat topná zařízení podle materiálu použitého pro výrobu.

Na prodej najdete:

  • ještě ne ztratil popularitu litinové radiátory, vytápění, vytápění baterií. Jedná se o klasickou průřezovou masivní baterii, která může trvat až 50 let, nebo dokonce déle. Pomalu se zahřívá, ale ochlazuje se stejně pomalu. Místo standardních nevzhledných baterií si můžete koupit krásné modely se vzorem na povrchu;

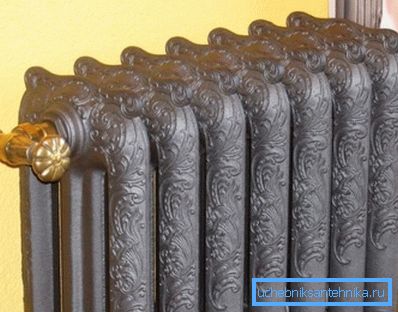

Litinové baterie mohou být neuvěřitelně krásné.

Dávejte pozor! Z charakteristik litinových radiátorů lze poznamenat nízkou odolnost vůči hydraulickým šokům. Výsledkem může být kovová trhlina (litina v napnutí prakticky nefunguje).

  • oceli - poměrně trvanlivé, mohou být vyrobeny jako pevné (panelové) a průřezové. Také registry mohou být zkonstruovány z ocelových trubek - konstrukcí z trubek různých průměrů, kterými bude cirkulovat chladicí kapalina, takové topné zařízení vypadá velmi neobvykle. Ocelový kov je odolný a dobře snáší dynamické účinky;

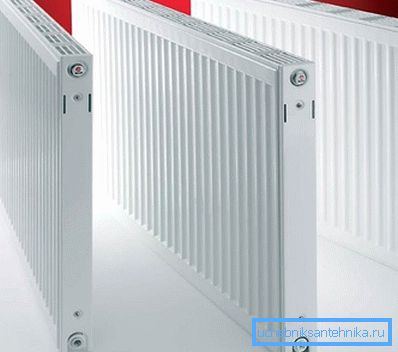

Na foto - tenkých ocelových panelových radiátorech
  • bimetalová zařízení kombinují 2 druhy kovů - obvykle je to ocel + hliník nebo měď + hliník. V levnějších zařízeních se používá ocelový rám (horizontální a vertikální trubka) s hliníkovými žebry, ale lze také zakoupit mědi a hliník. Cena těchto baterií je vyšší než cena u litinových nebo ocelových, ale i přenos tepla s vyšší tepelnou vodivostí;

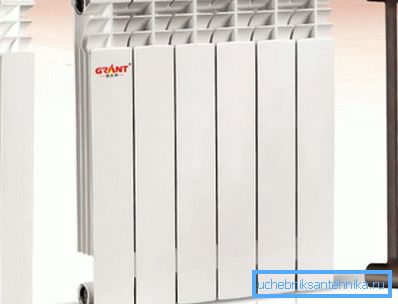

Moderní bimetalová baterie
  • celohliníkové topné zařízení výroba rámu (kolektorových trubek) z hliníkové slitiny a žebra jsou vyrobena z hliníku. Pro dodatečnou ochranu zevnitř je povrch kolektorových trubek pokryt ochrannou vrstvou;
  • měděné baterie vypadat skvěle, navíc měď má maximální tepelnou vodivost a nepodléhá korozi. Je to velmi měkký kov, takže to nevyděsuje vodní kladivo. Topný systém vypadá velmi neobvyklě, a to nejen pomocí měděných topných zařízení, ale i měděných trubek.

Co potřebujete vědět při nákupu

Radiátor chladiče se samozřejmě musí vejít do vnitřku místnosti, ale hlavním kritériem pro výběr by měly být jeho technické vlastnosti a měly by se brát v úvahu konstrukční prvky. Takže v této záležitosti je zůstat samostatně.

Pevné nebo sekční ohřívače lépe

Většina baterií používaných v každodenním životě patří do segmentové skupiny. To znamená, že továrna vyrábí standardní segmenty, které jsou pak kombinovány do topného tělesa. Montáž se provádí pomocí vsuvky s různými závity na obou stranách. Při otáčení jsou obě části velmi těsně přitlačeny.

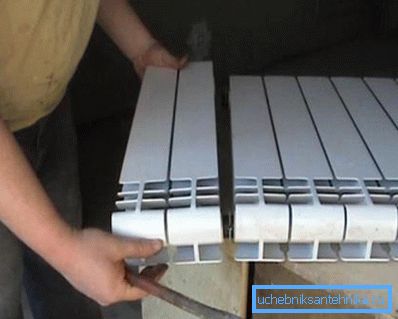

Montáž / demontáž je možná sama.

Mezi nevýhody těchto konstrukcí můžeme zaznamenat riziko úniku na spoji jednotlivých úseků. Je také nežádoucí používat je v autonomních systémech se zvýšeným tlakem.

Můžete však přidat nebo naopak odstranit nepotřebné části, a tím regulovat výkon topení ohřívače. A můžete to udělat sami.

V případě jednodílných radiátorů je kolektor vyroben z jediného potrubí a poté jsou na něj přitisknuty žebra. Díky tomuto provedení může vydržet vyšší tlak v topném systému. Je tedy rozumné zvolit takové topné zařízení v autonomním systému vytápění se zvýšenou teplotou chladicí kapaliny.

Pevný ocelový radiátor

Dávejte pozor! Regulace tepelného výkonu odstraněním / přidáním sekcí nebude fungovat. Takže musíte baterii zvednout s okrajem a pak na vstup jen nainstalovat termostat.

Rozměry radiátorů

Návod k instalaci radiátoru obvykle zajišťuje jeho umístění v mezerě pod oknem, takže volba velikosti je záležitostí odpovědnosti. Hlavním důvodem instalace je, že radiátor by se neměl dotýkat ani stěny ani podlahy, a na okenním parapetu by měla být 5 až 7 centimetrů volného prostoru. Pokud tyto požadavky nejsou splněny, pak lví podíl tepelné energie půjde na vytápění stěn a okenního parapetu.

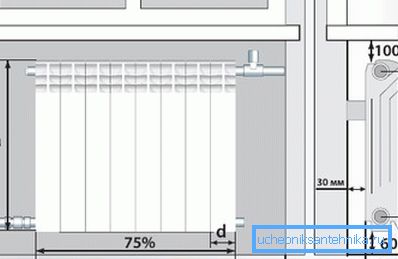

Správné umístění ohřevu akumulátoru

Z hlediska výšky lze považovat za nejběžnější modely s roztečí náprav 400-500 mm (výška přístroje je přibližně 570 mm).

Navíc v prodeji naleznete:

  • velmi nízké radiátory - používané v domácnostech s velkými okny, kde by normální velikost radiátoru zablokovala výhled. Bimetalické radiátory jsou vyráběny s minimální vzdáleností ve středu 200 mm, hliníkem - 150 mm, tato "drobivka" je vhodná i v případě, že okna dosahují téměř k podlaze;

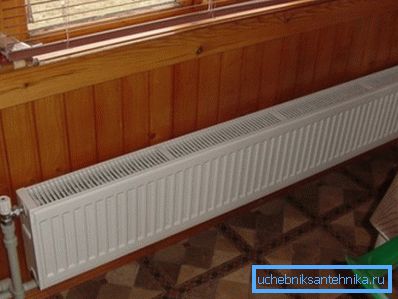

Malá výška baterie vypadá stylově
  • pokud je nedostatek volného místa, provede se vertikální akumulátor chladiče. Obvykle se liší od velké vzdálenosti a malého počtu sekcí. Takové topné zařízení můžete nainstalovat do rohu, kde je obvykle 50 centimetrů volného místa.

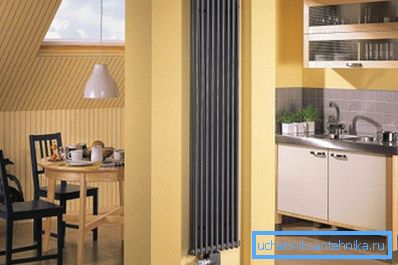

Příklad vertikální baterie

Při výměně radiátorové baterie v apartmánu má středová vzdálenost zvláštní význam. Doporučuje se měřit vzdálenost mezi průtokem a vstupem v bytě a zvolit si topení s přesně stejnou vzdáleností.

Dávejte pozor! Pokud je to požadováno, můžete si koupit chladič s odlišnou vzdáleností mezi nápravami otvoru pro vsuvky, ale pak budete muset zředit / snížit napájecí a zpětné potrubí.

Tepelný výkon zařízení

V otázce, jak si vybrat radiátory radiátorů, je nejdůležitějším parametrem zaznamenávat přenos tepla. Chcete-li to provést, prostě si přečtěte dokumentaci k ohřívači. Výkon tepla buď z celé baterie nebo tepelného výkonu samostatné části je obvykle indikován.

Hodnota přenosu tepla může být také uvedena v označení chladiče. Například označení MC140 při označování litinového modelu znamená přenos tepla u jednoho úseku při 140 W, znát počet sekcí, vypočítat přenos tepla celého ohřívače. Vůdci tohoto parametru lze považovat za bimetalové baterie, jejich přenos tepla je 200 W.

Tepelný výkon bimetalických ohřívačů ve výšce

Také je třeba věnovat pozornost technickým charakteristikám topných baterií chladiče jako provozní tlak v systému, přípustná teplota chladicí kapaliny a druh kovu. Například při kontaktu s ocelí a hliníkem dochází k intenzivní korozi tohoto druhu, takže životnost ohřívače je výrazně snížena.

Shrnutí

Správný výběr topné baterie je nejen při zohlednění tepelného výkonu zařízení. Kromě toho je nutné vzít v úvahu jeho geometrické vlastnosti a dokonce i kompatibilitu kovu potrubí a samotného radiátoru, pouze za těchto podmínek bude vytápěcí systém pracovat stabilně a bez poruch. Navrhované informace vám pomohou procházet množstvím stávajících topných zařízení a nemusíte při nákupu chybět.

Video v tomto článku ukazuje hlavní nuance výběru radiátorů pro dům.
