V tomto článku budeme hovořit o tom, jak zavěsit topné těleso na konzoly. Toto téma je velice zajímavé, protože generální opravy v domě nebo v bytě jsou často spojeny s výměnou topných zařízení.

Ale předtím, než začnete zvažovat instalační pokyny pro topné zařízení, zjistíme, jaké jsou konzoly použité během instalace.

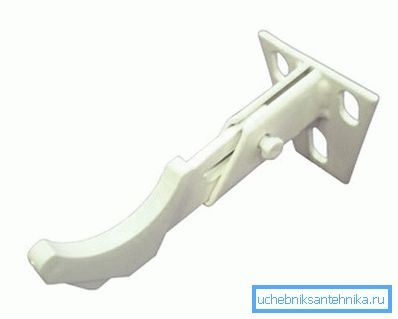

Držák s možností úpravy letu

Kritéria pro výběr hardwaru spojovacích prvků

Existují různé konzoly pro radiátory v prodeji a samozřejmě ne všechny jsou vhodné pro baterii, kterou chcete nainstalovat. Speciální upevňovací prvky se liší velikostí, konfigurací, způsobem instalace a samozřejmostí.

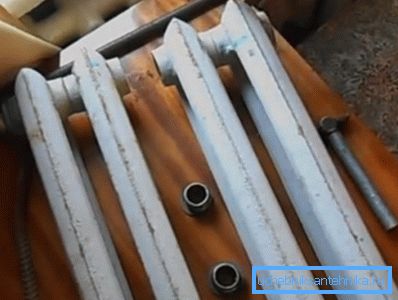

Nejste si jisti, kolik závorek používáte v 2 sekcích? Dva - jeden nahoře, druhý dole.

Výběr montážního hardware se provádí podle následujících kritérií:

  • výrobní materiály používané při výrobě baterií;
  • konstrukční prvky: panelové nebo sekční;
  • typ instalace: stěna nebo podlaha;
  • počet sekcí;
  • šířka mezery mezi sekcemi;
  • hustota stěny, na které se provádí instalační práce, a zatížení, které může tento povrch odolat.
  • cena produktu.

Hardware pro montáž na stěnu

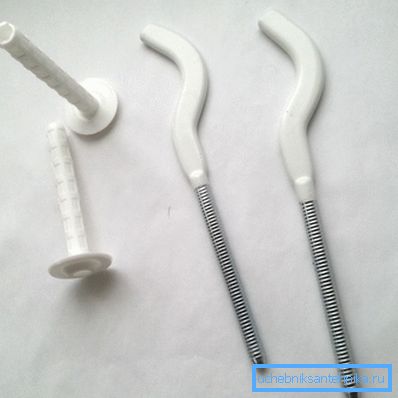

Nejběžnější kotevní držák pro chladič

Nástěnná montáž je nejoblíbenější způsob, jak se běžně používá a považuje se za tradiční.

Návod k instalaci je jednoduchý: upevňovací prvek je na povrchu stěn instalován takovým způsobem nebo jiným způsobem, po němž je na něm zavěšeno topné zařízení.

Důležité: Čím těžší je zařízení, které hodláme instalovat, tím silnější a spolehlivější je hardware, který bude mít zatížení.

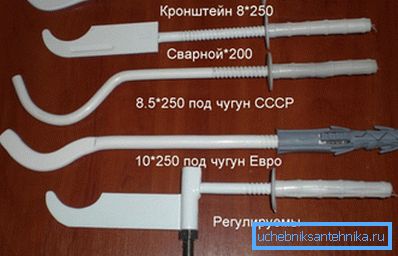

Na fotografii jsou nejoblíbenější modifikace, včetně nastavitelného držáku pro chladič
  1. Nejhorší a nejhmotnější hardware se používá k instalaci litinových baterií.
    • Prodloužená konzola pro radiátor (délka až 30 cm);
    • Litinové odlitky;
    • Držáky namontované na ocelovém pásu;
    • Nastavitelné držáky oceli, kterými můžete vytahovat nebo tlačit zadní stěnu baterie od stěny nebo narovnat horizontální polohu ohřívače.
    1. Pro montáž hliníkových a bimetalových radiátorů se používají stejné držáky. To je způsobeno tím, že obě kategorie ohřívačů jsou charakterizovány nízkou hmotností, stejnou vzdáleností mezi sekcemi a podobnou konfigurací.

    Mezi tímto typem montáže zaznamenáváme následující:

    • ocelová rohová konzola pro radiátor nebo jeho zesílené úpravy;
    • pinová konzola z oceli s hmoždinkami o délce 120-170 mm;
    • standardní montáž na stěnu s plastovou podšívkou.

    Důležité: Někteří výrobci ohřívačů používají držáky vlastní konstrukce, a proto univerzální výrobky nemusí být vhodné ve velikosti a konfiguraci.

    Povrchové kalení a montážní práce

    Při rozhodování o tom, kolik konzol potřebujete pro radiátor a co by mělo být, věnujte pozornost typu stěn.

    Nejlepším materiálem stěn pro montážní práce je betonová deska, jelikož hmoždinky jsou drženy neurčitě. Nejhorším materiálem stěn, pokud jde o instalaci těžkých baterií, je položení bloků adobe.

    Nevyhovující pevnostní charakteristiky se vyznačují starými cihlovými stěnami se silnou vrstvou omítky. Typickým příkladem je tzv. Khrushchev.

    V těchto domech, bez předchozího přípravy montážní plochy, mohou upevňovací prvky dočasně opustit stěnu pod hmotností ohřívače naplněné vodou. Pokud bude povrch, na kterém bude provedena instalace, hromadit se ze stáří nebo je opuštěný z vlhkosti, budou vyžadována další posilující opatření.

    Pokyny k přípravným pracím jsou následující:

    • Sádrovou omítku přitiskneme do zdiva pod okenním otvorem.
    • Vyplníme mřížkovou omítku. Je-li vrstva původní omítky tlustší než 3 cm, namísto moderních polymerních mřížek upevněte ocelovou mřížku s vhodnou velikostí ocelových pletiv.
    • Připravíme omítkový roztok z 1 části cementu a 3 díly písku. Směs důkladně promíchejte s vodou a dosáhnete jednotné konzistence.
    • Hořet maltu na mřížku a vyrovnat tak, aby povrch cementové omítky 2-3 mm nedosáhl úrovně původní omítky.
    • Po úplném vyschnutí vrstvy použijeme vyrovnávací omítku na stejné úrovni jako zbytek stěny.

    Pokud byla výztuž provedena správně, konzoly se pevně drží dlouho.

    Po vytvrzení povrchu můžete pokračovat v instalaci.

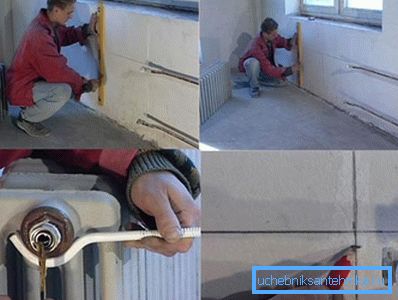

    Hlavní stupně montážních konzol

    Pokyn je následující:

    • Provádíme měření. Měříme 10 cm od spodního okraje okenního parapetu - to bude znamenat umístění horní čáry chladiče.

    Vzdálenost od horní části baterie až ke středu horního technologického otvoru se od této značky zmenší. Na tomto štítku nakreslíme vodorovnou čáru.

    Změřte délku baterie. Měříme šířku okenního parapetu a označíme střed.

    Zvažujeme vzdálenost od středu baterie až po mezeru mezi částmi, kde bude držák instalován. Tuto vzdálenost měříme na předem vyneseném řádku. Označuje se umístění závěsů.

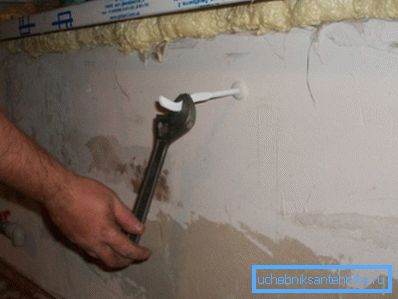

    Závitový držák radiátoru sešroubuje pomocí nastavitelného klíče
    • Nainstalujte hardware. Vyvrtejte otvory pro plastové těsnění. Těsnicí kroužky do otvorů a do nich zasuneme držáky šroubů.

    Po přišroubování držáků můžete začít připojovat ohřívač.

    Důvody pro montáž na podlahu

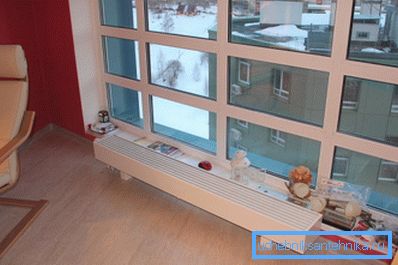

    Topné těleso a zasklení

    Jak již bylo řečeno, nástěnná konzola pro panelový radiátor nebo pro jeho průřez je tradičním řešením, které bylo používáno všude po dlouhou dobu. Ale kromě instalace typu stěny existuje způsob upevnění ohřívačů na podlahu.

    Potřeba instalace podlahy může být způsobena konfigurací samotné baterie nebo skleněnými prvky stavebního objektu. Například pokud okna v domě nebo v moderním bytě jsou plné stěny, instaluje se baterie s krátkou středovou vzdáleností.

    Takové ohřívače jsou umístěny na podlaze s malou mezerou potřebnou pro konvekci. V důsledku toho se vzduch v místnosti dobře zahřeje, zatímco zasklení nebude blokováno masivním chladičem.

    Dalším důvodem pro montáž na podlahu je nedostatečná pevnost stěny. Například pokud je stěna stará a není možné jej zpevnit nebo stěna je zhotovena ze sádrokartonu nebo obložena, musí být baterie položena na podlahu.

    Hardware pro montáž na podlahu

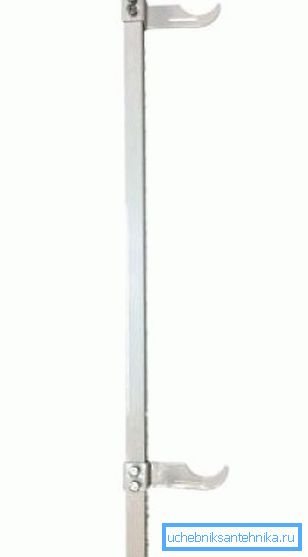

    Litinový držák baterie

    Existuje několik úprav konzol, které lze použít při instalaci podlahy do radiátoru.

    Podle způsobu připojení jsou tato zařízení rozdělena do následujících typů:

    • "Řetěz" přičemž hlavní blokovací prvek je tvořen ocelovými řetězovými články, které jsou vzájemně spojeny.

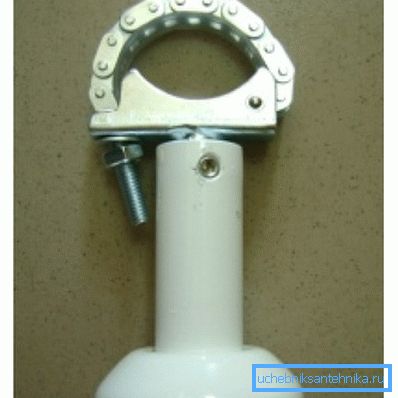

    Držák držáku řetězu

    Tento typ upevňovacího prostředku na podlahu fixuje ohřívač flexibilním rukojetí. To znamená, že upevňovací prvek se vloží do propojky mezi úseky a v této poloze je zajištěn šrouby.

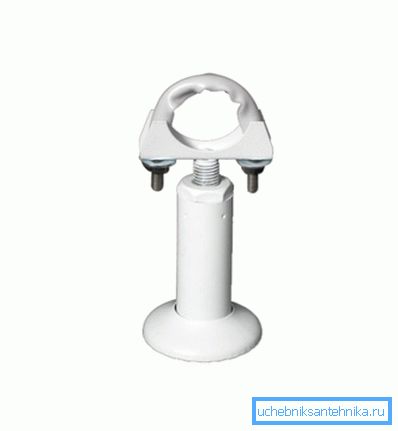

    Uchopovací držák ve tvaru U
    • Uhlíkový plech ve tvaru U je fixován stejným způsobem jako "řetězec" s tím rozdílem, že namísto pružného zajišťovacího prvku je na propojku, který je rovněž přišroubován, umístěn tvrdý límec.
    • "Vidlice" Jedná se o svislý držák, vyrobený ve formě praku, na němž je chladič namontován.

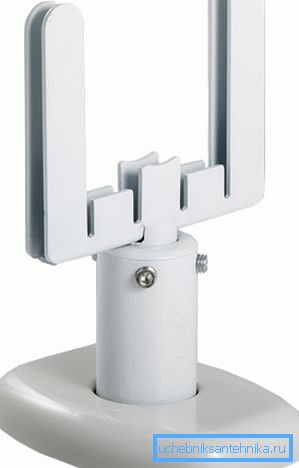

    Vidlicový držák

    Upevnění ohřívače v "vidlici" se provádí díky vlastní hmotnosti.

    Návod k instalaci podlahového držáku:

    • Označte místo pro spojovací prvky podle velikosti a počtu sekcí. Čím je ohřívač větší, tím je větší počet spojovacích prvků potřebných k instalaci.
    • Po dokončení značení se otvory pro hmoždinky vrtají do betonové základny. Pokud je podlaha dřevěná, držáky jsou namontovány na dlouhé šrouby, které jsou přišroubovány přímo do desek.
    • Držáky jsou upevněny na podlaze pomocí šroubů.

    Tip: Pokud je chladič těžký, podlahové držáky mohou být duplikovány instalací nástěnných držáků.

    Závěr

    Nyní, když víte, jaká je konzola pro radiátor s hmoždinkem a jak se používá pro určený účel, bude mnohem jednodušší vypořádat se s instalací topného systému v domě nebo apartmánu. Další užitečné informace naleznete v tomto článku.
