Radiátor spodní krytiny: funkce instalace a následné

Napájení chladiče je tvořeno třemi typy:

  • boční jednostranné;
  • kříž;
  • umístěné níže.
Panelová baterie v interiéru bytu

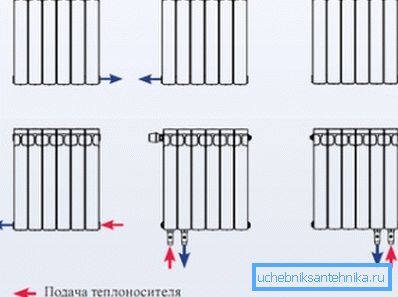

Schéma instalace topných zařízení

Každý z uvedených typů má charakteristické výhody a některé nevýhody, které je třeba vzít v úvahu při výběru topného zařízení i při navrhování topného systému.

  • Například nejběžnější dnes je boční jednosměrné připojení. To je z velké části způsobeno umístěním potrubí v apartmánech s typickým uspořádáním.
  • Křížová metoda se zpravidla používá k připojení zařízení s velkou středovou vzdáleností nebo větším počtem sekcí.
  • Podlahová metoda je důležitá v případě, že připojujete topné zařízení k potrubím, které jsou vedeny zespodu.

Takže každá z výše uvedených metod je relevantní ve vztahu k určité situaci. Zvažme podrobněji, jak se provádí připojení radiátorů se spodním připojením.

Základní informace

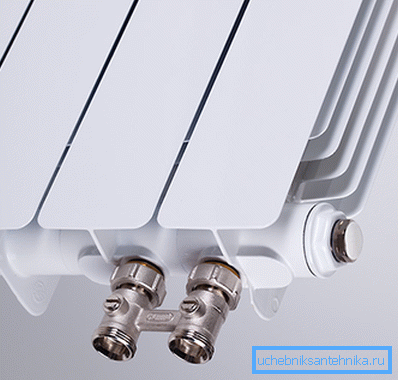

To je vzhled hliníkových radiátorů se spodní vrstvou.

Moderní podlahové radiátory se spodním připojením jsou důležité, pokud jsou topné trubky položeny pod podlahu. Musím říci, že dnes při uspořádání nových bytů a domů se ve většině případů praktikuje skryté potrubí, což znamená, že pro tento typ připojení jsou potřebná topná zařízení.

Důležité: Po zvolení této metody instalace topných zařízení je nutné použít speciální spojovací uzel pro radiátory se spodním připojením. Takový přístup k instalaci zabrání nebezpečí zaplavení v případě nehody a ztráty vzduchotěsných spojů.

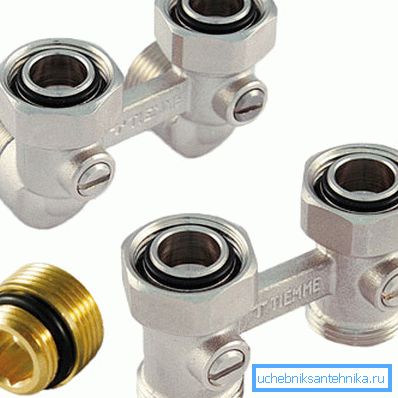

Na fotografickém místě pro připojení trubek

Jak již bylo řečeno, každá metoda připojení má nejen výhody, ale i některé nevýhody. V tomto případě je nevýhodou snížení energetické účinnosti akumulátoru asi o 10% ve srovnání s analogy připojenými v jiném obvodu.

Nicméně ztráta účinnosti může být kompenzována výběrem správného ohřívače. Je prezentován široký sortiment baterií, které se liší typem materiálů použitých při výrobě a stupni energetické účinnosti.

Proto, aby bylo možné použít autonomní topný systém s připojovacími bateriemi zezadu, nebylo v místnosti chladno, měli byste si koupit hliník nebo kovová zařízení, která uvolňují teplo intenzivněji.

Co způsobilo potřebu používat baterie s níže uvedeným připojením

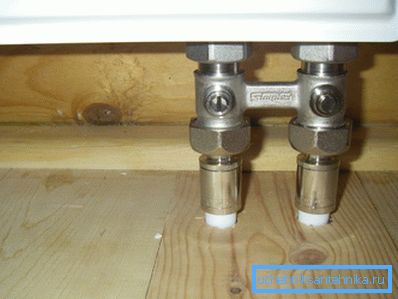

Montáž pro připojení trubek ve smontovaném stavu

Jak již bylo uvedeno, hlavním důvodem instalace bimetalických radiátorů se spodním připojením je umístění trubek pod podlahou. Ale ukázalo se, že to není jediný důvod.

Příloha, provedená níže, vypadá estetičtěji než strana nebo kříž. Faktem je, že takto navržený interiér vypadá mnohem jednodušší a harmoničtější.

Připojení ke spodku je praktičtější, protože může být provedeno ručně pomocí speciálního uzlu nebo přímo. Pokud je použita speciální sestava, může být baterie odpojena od systému bez nutnosti vypouštění vody. To je více než relevantní, kdyby bylo potřeba opravit jedno z zařízení s fungujícím systémem.

Potřeba připojení ze spodku může být způsobena konstrukčními vlastnostmi samotné baterie. Například některé trubkové nebo panelové modely v zásobní konfiguraci mají vstupy umístěné ne po stranách, ale v dolní části.

Důležité: Standardní svítidla pro dolní vložku jsou vybavena topnými zařízeními z oceli. Bimetalové a hliníkové baterie se standardním uspořádáním, které jsou potřebné pro připojení na trubky zespodu, nejsou do značné míry dokončeny. Výsledkem je, že tento uzel musí být zakoupen zvlášť a připevněn ke standardním větvím dolních bočních větví.

Typy ohřívačů

Příklad, jak lze instalovat bimetalové radiátory na spodní straně.

Ve standardní konfiguraci nejsou všechny typy baterií vybaveny všemi potřebnými pro nižší připojení. Pokud zvolíte z výroby tovární ohřívače s jednotkou pro připojení trubek položených v podlaze, je čas věnovat pozornost ocelovým radiátorům se spodním přívodním potrubím.

Tato kategorie ohřívačů je nabízena k prodeji následujícími modifikacemi:

  1. Panelové baterie, které jsou podle konfigurace rozděleny do následujících modelů:
  • hladké;
  • profil;
  • hygienické.

Modely profilů se v každodenním životě běžně používají. Tato zařízení jsou snadno rozpoznatelná skříňkou ve tvaru krabice s razítkem na přední straně, vyrobenou ve formě svislých pruhů. Tato úprava je oblíbená, protože její cena je cenově nejvýhodnější a navíc ozdobné razítko dává zařízení zvláštní výzvu.

Hladké a hygienické modely jsou snadno identifikovatelné díky nedostatku razítka. Takové ohřívače jsou zřídkakdy používány v každodenním životě, protože jsou instalovány hlavně v lékařských zařízeních, ve veřejných budovách atd.

Charakteristické vlastnosti těchto baterií jsou snadná péče, protože jsou snadno čistitelné od prachu a praní od různých nečistot.

  1. Tubulární baterie i panel jsou vyrobeny z oceli, ale vypadají atraktivnější. Trubky, ze kterých je sestaveno topné zařízení, jsou kombinované sekce, kterými cirkuluje chladicí kapalina.
Ocelová trubková baterie

Takové modely ve standardní konfiguraci mohou být vybaveny příslušenstvím pro připojení trubek položených v podlaze nebo v dolní části stěn.

Jak mohu přinést dno trubky

Hliníkové a bimetalické topné radiátory se spodním připojením ve standardní konfiguraci jsou vzácné a proto mohou vyžadovat získání speciálního uzlu, kterým se propojení provádí.

V tomto případě je třeba vzít v úvahu, že spodní připojení může mít následující typy:

  • Jednostranné spojení, na kterém se obě trubky spojují, na jedné straně. Jedná se o nejoblíbenější řešení, protože trubky pro průtok a zpětný tok se skrytou vložkou jsou uspořádány s mezerou 10-20 cm. Výhodou tohoto typu spojení je přesnost celé konstrukce.
  • Všestranné spojení zahrnuje připojení trubek na opačných stranách baterie. Takové řešení se často nachází a často je diktováno konfiguračními vlastnostmi topného systému.

Vlastnosti instalace

Instalace topných zařízení a například instalace bimetalických radiátorů s bočními přípojkami se navzájem neliší.

  • Baterie je instalována na speciálních držácích, které jsou voleny podle typu chladiče.
  • Při umístění akumulátoru se ujistěte, že mezera ze spodní části nepřesahuje 20 cm, ale ne méně než 10 cm. Pokud je mezera menší než je nutné, bude obtížné jej vyčistit. Je-li mezera větší než je nutné, je možné vytvořit studené prostory, což nepříznivě ovlivní konvekci vzduchu.
  • Kování se přišroubuje pomocí těsnící páky.

Závěr

Takže jsme uvažovali, jaká je instrukce pro připojení ohřívačů na spodní přívod. Existují otázky, které potřebují vyjasnění? Další užitečné informace najdete v tomto článku.
