Radiátor ms-140-500: vlastnosti, vlastnosti, typické

V tomto článku budeme zkoumat litinový radiátor MS-140-500. Seznamujeme se s jeho charakteristikami a zjistíme, v jakých topných systémech má jeho smysl význam. Kromě toho musíme zjistit, jaké problémy lze očekávat z tohoto zařízení a jak je lze vyřešit.

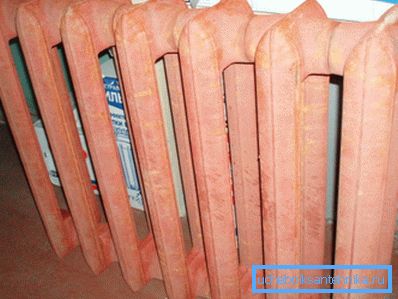

Vzhled našeho hrdiny se jistě bude zdát známý čtenáři.

Co to je?

Popis

Pod názvem litinový radiátor MS-140M-500 (MS-140-500) se prodává průřezová baterie šedé litiny s litinovými nebo ocelovými připojovacími hrdly a těsnícími průvlaky z paronitu.

Vlastnosti produktu jsou běžné u litinových ohřívačů:

  • Značná hmotnost a v důsledku toho velká tepelná setrvačnost;
  • Pevná kapacita v řezu, opět se zvyšující tepelnou setrvačností;
  • Relativní křehkost (šedá litina není odolná proti nárazům);
  • Mírná odolnost proti vnitřnímu tlaku.

Spojovací prvky nejsou součástí dodávky. V závislosti na volbě konzol lze přístroj namontovat na stěnu nebo namontovat na podlahu.

Zadejte: v 99% případů je vybrána montáž na zeď. Pro venkovní instalace jsou obvykle preferovány výrobky s atraktivnější konstrukcí. Být realistický: litinový radiátor MS-140 M-500 není ohromen krásou a dokonalostí čáry.

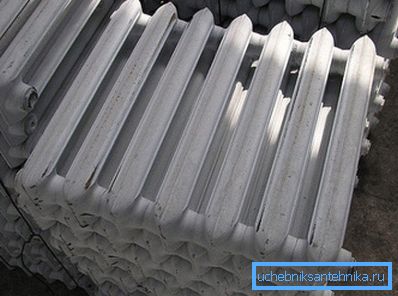

Řekněme to: baterie na fotografii - nikoli mistrovské dílo designu.

Charakteristiky

Technické parametry chladiče MS-140-500 jsou uvedeny na internetových stránkách mnoha výrobců a prodejců. Budeme je zveřejňovat i my.

Parametr Význam
Počet kanálů pro chladicí kapalinu v sekci 2
Při teplotním rozdílu mezi baterií a vzduchem je průtok tepla do průřezu 70 stupňů 160 wattů
Maximální přípustná teplota chladicí kapaliny 130 С
Materiál sekce Šedá litina SCh10 GOST1412-85
Materiál pro výrobu bradavek Tvárná litina GOST1215-79
Materiál těsnění Tepelně odolný kaučuk (paronit) 1T-P, 1T-C na TU38-105376-82
Pracovní tlak 9 kgf / cm2
Tlaková zkouška 15 kgf / cm2
Délka řezu (s ohledem na tloušťku těsnění) 108 mm
Výška sekce 588 mm (500 podél os břitů)
Hloubka (vzdálenost od přední strany k zadní ploše) 140 mm
Velikost nití / rozdělovačů závitu DU32 / 1 1/4 palce)
Kapacita sekce 1450 cm3 (1,45 litru)
Hmotnost sekce 7,12 kg
Cena sekce 300 - 400 rublů
Litinové baterie budou perfektně doplňovat kotle na tuhá paliva. Pevná hmotnost litinových baterií se odráží v sovětském kině.

Zvláštní funkce

Jaké závěry lze provést zkoumáním technických vlastností litinového radiátoru MS-140-500?

  • Pomalé ohřev a stejně pomalé chlazení činí zařízení vynikající volbou pro autonomní systém s kotlem na tuhá paliva.. Zotrvačnost vyrovnává kolísání teploty chladiva s nepravidelným zapálením.
  • Široké vnitřní kanály profilů a kolektorů spolu s připojovacím závitem s velkým průměrem umožňují použití v gravitačních systémech. Díky specifikovaným funkcím vytvoří systém MS-140 minimální hydraulický odpor k průtoku.
  • Navzdory dlouhodobému používání tohoto topného tělesa v systémech ústředního vytápění, vlastnosti litinového radiátoru MS-140M-500 mu nedovolují doporučit pro tento účel lehké srdce. Klíčové slovo je vodní kladivo: v přední části zvýšené tlakové oblasti, která není určena pro zařízení, může být 20 nebo 25 atmosfér. Ano, vodní kladivo je nestandardní situace, ale věřte, že zkušenosti autora, v reálném světě to není neobvyklé.
Důsledky vodního kladívka.

Problémy a řešení

Jaké problémy mohou očekávat majitel baterie z litiny?

Průsečí netěsnosti

Důvodem jejich vzniku je několik cyklů vytápění a chlazení (čtení - roztažení a komprese) při normálním provozu topného systému. Výsledkem je, že paronitická těsnění ztrácí pružnost a při dalším chlazení baterie u spár sekcí působí vlhkost.

Když malá netěsnost jedním nebo dvěma těsněními návod, jak opravit netěsnost, vypadá takto:

  1. Při vypouštění chladicí kapaliny se otevřou zaslepovací zátky.
  2. Na tlačítku chladiče se změří vzdálenost k problémové bradce.
  3. Klíč je zasunut do kolektoru, dokud není spojka s vsuvkou utažena nějakou pákou nebo plynovým klíčem č. 2 - č. 3.

Poznámka: vlákno na nepříznivých dopravní zácpách - vlevo. Pro utažení vsuvky otáčejte proti směru hodinových ručiček.

Pokud se vyskytnou netesnosti, vymění se chladič výměnou všech těsnění. V roli tohoto druhého mohou být použity jako běžné paronitovye produkty, a pryž, vyřezávaný s vlastními rukama od auta fotoaparátu.

Radiátor přepážky s náhradními těsněními.

Uzamkněte pojistnou matici

Dalším problémem s litinovými bateriemi jsou periodické netěsnosti pod pojistnými maticemi na vložce. Hlavním důvodem je vyhoření hygienického lnu při vysoké teplotě nosiče tepla.

Jak odstranit únik:

  • Vypněte ohřívač (u spodní náplně - společně s nástřikem zdvojnásobte). Částečně odšroubujte odvzdušňovací zátku, abyste zajistili, že nedojde k přetlaku. Není nutné vypustit vodu: proplachuje propojku na horním podlaží.
  • Odšroubujte pojistnou matici a zvětšete mezery mezi nimi a zátkou na 8-10 milimetrů.
  • Vyčistěte starý naviják.
  • Osušte matici sanitárním lnu s malým množstvím rychle se vyschlé barvy nebo silikonového tmelu.
  • Utáhněte pojistnou matici. Spusťte ohřívač.

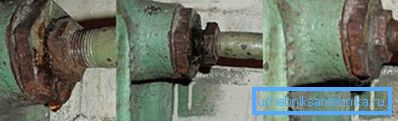

Převíjení pojistné matice.

Někdy je příčinou trvalých netěsností nesoulad mezi osou závitu pojistné matice kolmá k její rovině.

V tomto případě je jediným možným řešením tohoto problému nahrazení:

  1. Stoupačka je zcela resetována.
  2. Pojistná matice a zátka chladiče se otáčejí.
  3. Vložka se vyjme z chladiče, po níž se závit a pojistná matice odšroubují od závitu.
  4. Pak jsou všechny operace prováděny v opačném pořadí, ale s novou maticí. Pro navíjení zátky chladiče použijte stejný lnu barvou nebo těsnicím materiálem.

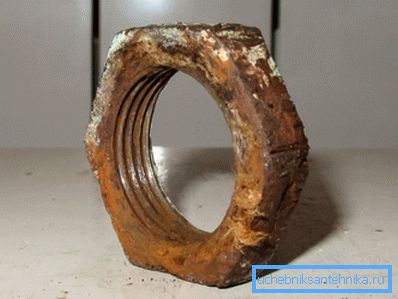

Příčinou trvalých netěsností může být vada samotné pojistné matice.

Závěr

Navzdory věku jsou zařízení na vytápění z litiny stále v provozu a vše je stejné jako před půl stoletím, které požaduje trh. Video v tomto článku pomůže čtenáři dozvědět se více o jejich vlastnostech. Úspěchy!
