Pyrolytický kotel sám

Bohužel takové požehnání jako zemní plyn ještě není k dispozici všem. Velmi mnoho lokalit není zplyňováno. V takovém případě lidé používají kotle na elektrické nebo kotle na tuhá paliva k ohřevu svých domovů. První jsou nákladné kvůli vysokým cenám elektřiny. Nevýhodou druhé je velmi nízká účinnost: téměř polovina tepla "jde" do atmosféry. Zvýšení příznivého účinku a úspora tepla pomohou procesu pyrolýzy. Kotle, které pracují na tomto principu, se nazývají pyrolýzní kotle. Vzhledem k tomu, že průmyslové vzory jsou poměrně drahé, lidé s povoláním svářečů, kteří jsou zvyklí pracovat s nástroji, dávají přednost pyrolýznímu kotli s vlastními rukama.

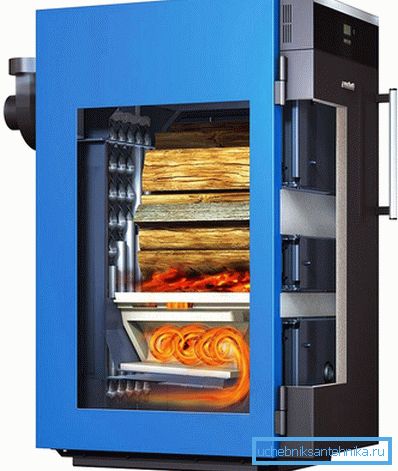

Princip činnosti

Princip činnosti

Pyrolytický kotel je v podstatě zařízení na ohřev pevného paliva. Může pracovat na dřevě, uhlí, briketách nebo peletách. Pro každý typ paliva proveďte vlastní výpočty.

Obecným principem fungování je, že veškeré palivo spaluje s omezeným přístupem vzduchu. Podává se tolik, kolik je zapotřebí pro minimální spalování s uvolňováním plynu, ve kterém jsou přítomny těkavé uhlovodíky a oxid uhelnatý. Takto získaný plyn se dostává do jiné komory, mísí se se vzduchem a hoří tam a vyzařuje obrovské množství tepla. Díky této metodě spalování paliva prakticky nevzniká žádný popel nebo emise do atmosféry a vytápění chladiva trvá až na dva dny na jedné zátěži.

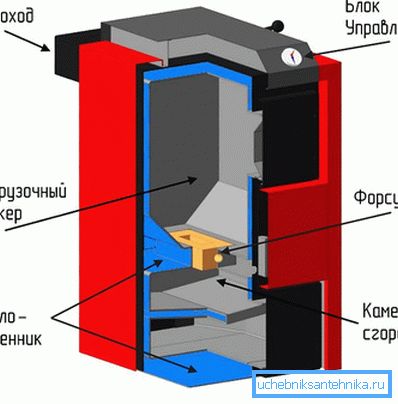

Komponenty

Komponenty

Zařízení na pyrolýzu zařízení sestává z:

  • úřady pro nakládání paliva - požární komora s dveřmi;
  • spalovací komory - plyn vyzařovaný v něm hoří;
  • v němž se hromadí popel;
  • spodní dveře, které uzavírají spalovací komoru plynu a odpařují;
  • trysky, kterými plyn vstupuje do spalovací komory;
  • komín pro odstraňování spalovacích produktů s klapkou pro ovládání spalování;
  • ventilátor, který dodává vzduch spalovací komoře;
  • roštové tyče;
  • klapky pro přívod vzduchu do pece;
  • otvory pro čištění ložisek v mědi;
  • vypouštění vody z kotle;
  • výstupní potrubí pro napájení a návrat topného systému;
  • tepelná izolace tělesa kotle;
  • bezpečnostní zařízení, které obsahuje tlačné čidla, tlakoměr, tepelný senzor.

Postupnost práce

Postupnost práce

Před zahájením prací na výrobě kotle byste měli zvážit, jak to udělat správně. Obvykle začínají výpočty, aniž by bylo možné sestavit schéma sestav. Je třeba říci, že chyby ve stadiu výpočtů se mohou později změnit na nesprávný provoz kotle, stejně jako nesprávně provedená jednotka může být nebezpečná. Pokud provedete výpočty a samotný výkres nefunguje, můžete tuto práci objednat odborníkům.

Podle výkresu jsou vyrobeny kovové přířezy kotle. K tomu budete potřebovat kov s tloušťkou 5 mm pro vnitřní konstrukci a 3 mm pro pokrytí trupu. Potřebujeme také potrubí, v nichž bude cirkulován ohřátý vzduch, protože se ohřívá nosič tepla. Budete také potřebovat komín, tlumiče, dveře, sklolaminátové těsnění, ventilátor. To vše lze zakoupit v obchodě.

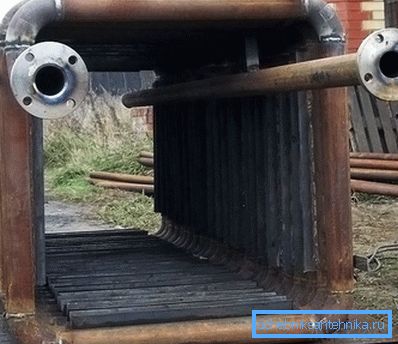

Výměník tepla

Pro tepelnou izolaci spalovací komory je nutno zakoupit šamotové cihly. Izolace tělesa kotle je vyrobena z materiálů, které udržují teplo a fólie.

Zvažte například výrobu kotle o výkonu 25 kW. Z kovu vyřezáme polotovary takových velikostí:

  1. Vnější stěny tělesa kotle: přední a zadní rozměry 1039 - 618 mm, boční rozměry 1039 - 880 mm, horní a spodní rozměry 880 - 618 mm.
  2. V přední vnější stěně kotle vyrábíme obdélníkové otvory pro pec a asfisk, které se nacházejí uprostřed. Rozměry dveří pece jsou 400 × 400 mm, samotný otvor pece je 350 × 350 mm. Rozměry dveří se dají více, protože je třeba vytvořit místo pro drážku, ve které bude těsnění položeno. Chcete-li zjednodušit život, můžete si koupit hotové dveře správné velikosti. Otvor ve vzdálenosti 108 mm od horní části obrobku. Vnější rozměry dveří popelníku jsou 400 × 200 mm a rozměry otvorů jsou 350 × 150 mm. Otvor ve vzdálenosti 88 mm od spodní části obrobku. Také na přední stěně kotle je obdélníkový otvor pro nasávání vzduchu a oválné otvory pro rukojeti tlumičů, které regulují přívod vzduchu do komory přídavného spalování a kouřovodu.
  3. Na zadní vnější stěně kotle vytvořte otvor pro komín, který je umístěn uprostřed. Jeho velikost závisí na průměru komínového potrubí. Před zahájením prací na montáži kotle je zakoupen připraven k montáži s ventilem.
  4. Na zadní stěně vodorovně ve vzdálenosti 202 mm od středu a ve svislém směru ve vzdálenosti 373 mm vytvářejí otvory pro návrat chladicí kapaliny do topného systému. Jeho rozměry závisí na průměru stávajícího topného systému.
  5. Výstupy jsou také poskytovány pro vstup studené vody do kotle a pro přívod teplé vody k ochrannému výměníku tepla. Průměr výstupů těchto trubek 3/4 palce. Umístěte je vodorovně ve vzdálenosti 200 mm od středu. Vertikální dodávka horké vody je umístěna ve vzdálenosti 725 mm od čisté podlahy. Vzdálenost mezi přívodem teplé a studené vody je 255 mm. Také vodorovně ve vzdálenosti 145 mm od středu a ve svislém směru ve vzdálenosti 990 mm vyřízněte otvory pro přivádění a zároveň zajistěte umístění trysky pro bezpečnostní skupinu.
  6. Vodorovně ve vzdálenosti 198 mm od středu a ve svislém směru ve vzdálenosti 980 mm je pro spojku tepelného pojistky vypnut otvor o pol palce. Na spodní straně obrobku ve vzdálenosti 137 mm od čisté podlahy uprostřed vytvořte otvor pro vyprazdňovací trubku a průměr expanzní nádoby ?.
  7. Na obrobku pro horní část kotle proveďte otvory pro výstupní regulátor okruhu kotle. Rozměry jsou standardní, protože jsou zakoupeny v hotové podobě před montáží kotle. Celková výška kotle od čisté podlahy k horní části regulátoru by měla být 1190 mm.
  8. Vyřízněte z kovového profilu nožky ve tvaru písmene U pro kotle o délce 765 mm.
  9. Z kovového plechu o tloušťce 5 mm se vnitřní část kotle rozřezá v rozměrech (w? R? C): pec 468? 780? 346 mm, komora dodatečného spalování 468? 780? 256 mm, popelník 468? 780? 250 mm. Horní žlábek pece je vyroben delší, aby svařil trubky výměníku tepla. Zajistěte tak místo pro otvory. Totéž je zajištěno ve spodním polotovaru.
  10. Obdélníkový otvor pro trysku 130 × 200 mm je vyříznut v dolním polotovaru odvzdušňovací komory.
  11. Trubky o průměru 50 mm pro výměník tepla jsou řezány na délku 730 mm, v množství 4 ks.
  12. Odřízněte kusy potrubí pro napájení, zpět, teplá a studená voda. Průměry trubek jsou vybírány podle odstavce 1 a jejich délka je uvedena na obrázku.

Pyrolytický okruh kotle

Části, které jsou řezané podle velikosti pomocí svařování obloukem, jsou v souladu se schématem spojeny do jediné konstrukce.

Otvory pro potrubí jsou vyříznuty pomocí skládačky (kotel je namontován doma). Zapněte komín se západkou. Jeho krajní bod by měl být od 1289 mm odstraněn z okraje rukojeti dveří pece. Od okraje lievance ke stejné rukojeti by měla být 1101 mm. Vnitřní část plynové spalovací komory je zděná cihly. Izolujte také dveře komory.

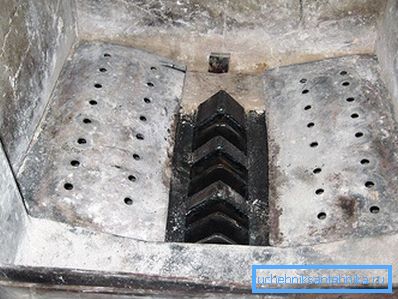

Firebox

Když jsou kovové části vnitřní konstrukce namontovány na vzpěrách, je vnější skořepina svařena. Mezery jsou potřebné, aby nedošlo k deformaci kovu. Dveře, automatizace a vše, co je podle schématu a podle rozměrů, které jsou v ní uvedeny, je připojeno k hotovému kotli. Nohy kotlů jsou umístěny ve vzdálenosti 41 mm od předního vnějšího okraje kotle. Vzdálenost mezi nimi v šířce by měla být 430 mm. Hotový kotel je zabalen v tepelné izolaci a obložen dekorativní kufřík.

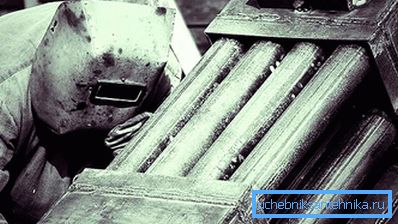

Některé nuance

Některé nuance

Pokud je vše správně počítáno a shromážděno, nebude z komína prakticky žádný kouř. Existují i ​​jiné nuance:

  1. Rozměry kotle závisí na jeho kapacitě.
  2. Pec domácího kotle je o něco vyšší než u průmyslových kotlů.
  3. Konfigurace násypky pece se nejlépe provádí obdélníkově.
  4. Chcete-li řídit množství paliva a vzduchu, musíte udělat omezovač. Je vyrobena z trubky o průměru 76 mm a délce o něco delší než kotle. Disk se přivařuje ke spodní části zátky, která má stěnu potrubí se čtyřmi centimetry a pro něj je ve víku kotle vytvořena jamka.
  5. Trubice chladicí kapaliny je vyrobena s ohybem pro větší přenos tepla.
  6. Množství chladicí kapaliny vstupující do kotle je řízeno ventilem instalovaným mimo kotle.

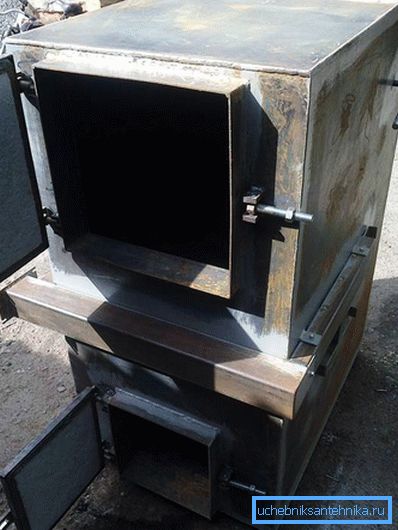

Kotlík

Pyrolytický kotel je tedy připraven. Možná máte osobní zkušenost s výrobou takového zařízení pro vytápění domu. Budeme Vám vděční za cenné pokyny uvedené v komentáři k článku.

Možná budete mít zájem se seznámit s doprovodnými materiály našich stránek:

  • Vlastnosti kondenzačního kotle
  • Vlastnosti výběru topných radiátorů
  • Jak vyrobit kotelnu v soukromém domě
  • Co jsou vakuové radiátory

Video

Jak vyrobit pyrolýzní kotle 15-25 kW? O tomto můžete zjistit sledováním videa:

Schémata

Díky schématu můžete lépe pochopit, jak funguje pyrolýzní kotel a jaké jsou jeho výhody oproti analogům:

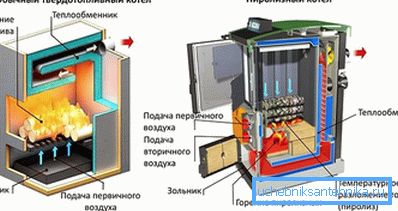

Princip fungování typického kotle na tuhé palivo a pyrolýzu

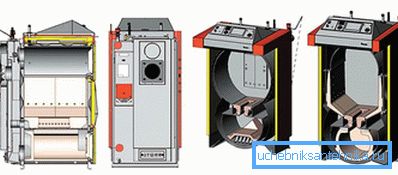

Pyrolýza kotelního zařízení

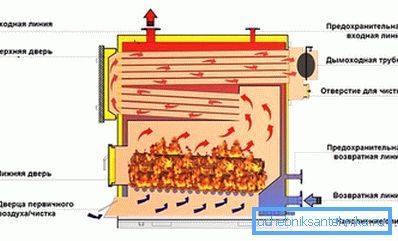

Vyhřívaný plynový výfukový systém

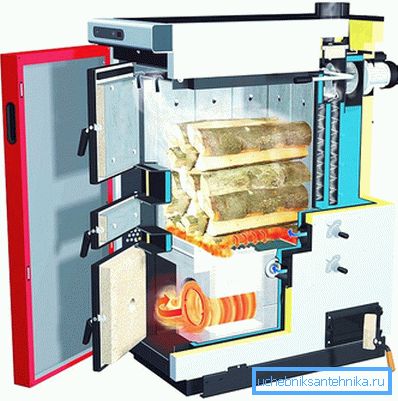

Schéma provozu kotle pyrolýzy

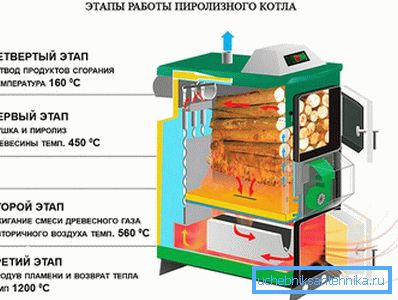

Etapy kotle
