Projekt vytápění dvoupatrového domu: výpočet a výběr

Co může být vytápění ve dvoupatrovém domě? Jak zředit chladicí kapalinu, jaké topné zařízení je třeba použít? Jak vypočítat tepelný výkon kotle a který kotle byste měli upřednostňovat? Článek se netvrdí o pravdě v poslední instanci: vyjadřuje pouze názor autora na tyto problémy.

Výpočty

Jak se počítá schéma ohřevu vody soukromého dvoupodlažního domu?

• 60 kW tepla na kubický metr objemu jsou považovány za základní hodnotu tepelné energie.
• Do každého okna ve vnější stěně je přidáno 100 wattů tepla, 200 na každé dveře.
• V závislosti na klimatické zóně je zvolen regionální koeficient:

Ohřev dvoupodlažní budovy s podlahovou plochou 70 metrů, výška stropu 3 metry, 8 oken a 3 dveře v Sevastopolu lze vypočítat následovně:

1. Objem místnosti je (70 * 3) * 2 = 420 m3.
2. Základní tepelný výkon je 420 * 60 = 25200 wattů.
3. Okna a dveře se přizpůsobí: 25200+ (8 * 100) + (3 * 200) = 26600 wattů.
4. Teplé klima na Krymu sníží spotřebu energie: 26600 * 0.7 = 18620 wattů.

Výkon radiátorů pro jednotlivé místnosti je vypočítán stejným způsobem.

Nuance: nezapomeňte na prostor místností bez topných zařízení. Pokud se hala zahřívá kvůli bateriím v sousední místnosti, měla by být tato baterie vybrána podle celkového objemu obou místností.

Jak počítat kilowatty v počtu článků baterie? Stačí vypočítat vypočtený výkon zařízení do výkonu jedné části, která je vždy uvedena v přiložené dokumentaci. Při jeho nepřítomnosti se můžete zaměřit na následující hodnoty:

Rozvržení

Jaký má být plán vytápění dvoupodlažní budovy - distribuce tepelného nosiče a připojovacích ohřívačů? Zde jsou dvě z nejjednodušších a cenově dostupných řešení.

Stojící s vrchní náplní

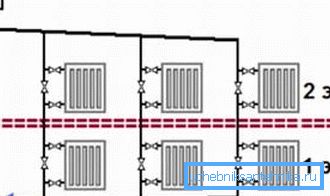

Chladicí kapalina vychází z kotle do podložky umístěné v podkroví a vrací se zpět do potrubí pro zpětné vedení skrze stoupačky s topnými zařízeními. Schéma je zajímavé, mimo jiné proto, že umožňuje uspořádání vytápění dvoupatrového domu s přirozeným oběhem: s podlahovou plochou do 50 m2 bude pracovat stabilně bez oběhového čerpadla.

Dvoulůžkový Leningradka

Leningrad nebo systém typu kasáren je dokonce jednodušší a odolnější vůči chybám. Obecně jde o prstenec mezi přívodním a vratným potrubím kotle, paralelně s nímž jsou připojeny radiátory topného systému.

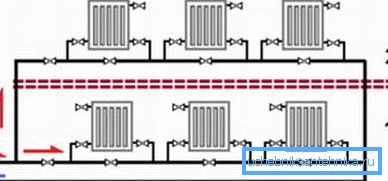

Ve vztahu k naší situaci bude schéma vytápění dvoupodlažní budovy obsahovat dva kruhy. Tři další metry plnění ve druhém patře nezmění teplotu radiátorů žádné významné; pokud si přejete, můžete být zmateni vyvážením prstenců instalací odpojovacího spodního kroužku.

Připojení radiátorů

Radiátory malé délky (až 6-7 sekce) jsou spojeny docela tradičně - obě vložky jsou umístěny na jedné straně.

Ale s větší délkou je použita jedna ze dvou alternativních schémat:

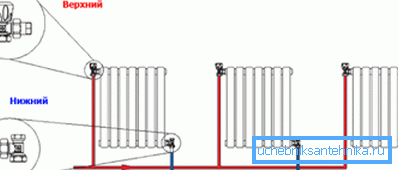

• Diagonální - když se průtok a zpětný tok přivádí doprava a doleva k dolnímu a hornímu závitu.
• Dole dolů - při připojení dvou spodních závitů.

V obou případech je výhodnější používat zásuvné zástrčky a americké ženy používají rychloupínací spojky s maticí.

Materiály

Co je lepší stavět vytápění vlastním rukama? Pojďme projít jejími hlavními prvky.

Kotlík

Pokud je váš dům zplyňován, nejlepší možností, pokud jde o náklady na vytápění, je plynový kotel. Požadovaná - kondenzace: použití celkového tepla spalování plynu (včetně energie, která je převzata ze spalovacích produktů během jejich kondenzace) zvyšuje jeho účinnost o 9-11%.

Bezpečnost

V uzavřeném systému je zodpovědný za tzv. Bezpečnostní skupinu - automatický odvzdušňovací ventil, pojistný ventil a manometr. Kromě toho je obvod doplněn expanzní nádrží, kompenzující zvýšení objemu chladicí kapaliny během roztažení. Jeho objem je přibližně rovný 1/10 celkového množství chladiva.

Užitečné: objem chladicí kapaliny ve vyváženém systému se obvykle předpokládá na 15 litrů za 1 kW výkonu kotle.

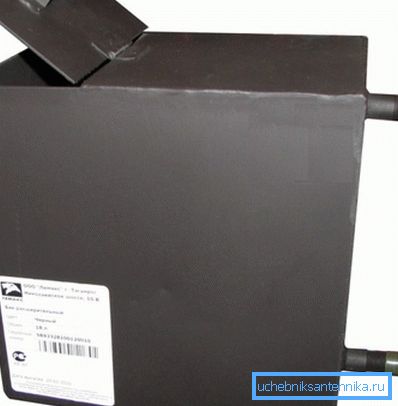

V otevřeném systému (nejčastěji se provádí gravitačně napájený vytápěcí systém dvoupodlažní budovy) funkce všech výše uvedených zařízení jsou přiřazeny otevřené expanzní nádobě. Je umístěn na druhém patře nebo v podkroví. Dno je položeno s konstantním sklonem, takže vzduch z nich je vytlačován chladicí kapalinou do nádrže.

Topná zařízení

Pokud používáte schéma vytápění dvoupodlažní budovy s kotlem na tuhá paliva, doporučujeme použít litinové sekční radiátory nebo registry. Jejich velká hmotnost a velký vnitřní objem způsobují, že po vypálení paliva se obvod ochladí spíše pomalu.

Ve všech ostatních případech je nejlepší volbou hliníkové průchozí radiátory.

Jaký je důvod pro výuku?

• Mají vynikající odvod tepla.
• Jejich vzhled se hodí do nejmodernějšího designu obývacího pokoje.
• Konečně, cena - od 280 rublů na sekci - se nezdá být zbytečná pro ekonomičtějšího majitele domů.

Trubky

Typický teplotní rozsah pro autonomní vytápění je 50-75 ° C s tlakem nepřesahujícím 2,5 atmosféry.

Odtud a doporučení ohledně volby potrubí pro vytápění:

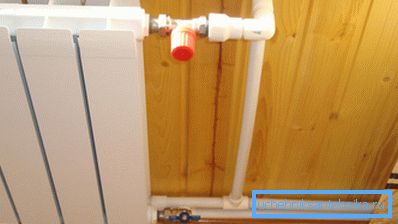

• Zesílený polypropylen. Zesílení výrazně sníží tepelnou roztažnost materiálu.

• Zesítěný polyethylen.
• Kovové-plastové. Lepší - s lisovacím kováním: komprese je velmi citlivá na kvalitu kalibrace a při nejmenším narušení technologie po několika měsících začne protékat spojeními.

Závěr

Doufáme, že naše doporučení pomohou čtenáři při návrhu a výstavbě vlastního vytápění. Jako obvykle najdete v připojeném videu další tematické informace. Úspěchy!
