Profil chladiče: aplikace a metody instalace

Co lze použít hliníkový profil chladiče? Jaké druhy lze najít v prodeji? Jak uspořádat chladič z topného zařízení nebo čipu s ním? Pokusíme se odpovědět na tyto otázky.

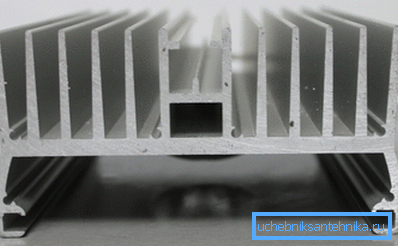

Naším hrdinou je hliníkový profil pro uspořádání chladiče.

Co to je?

Hliníkový profil - radiátor je deska nebo kanál s dalšími žebry pro zvýšení plochy chladiče. Jedná se o hliník, který je masivně používán jako materiál pro radiátory díky kombinaci vysoké tepelné vodivosti (čtyřnásobně vyšší než u oceli nebo litiny) a poměrně nízké ceně kovu díky jednoduchosti a adaptabilitě výroby z oxidu hlinitého.

Kolik tepelná vodivost kovu ovlivňuje účinnost chladiče? Uveďme příklad z oblasti vytápění: u stejných velikostí je tepelný výkon měděně-hliníkového konvektoru přibližně dvojnásobný než teplo z kulatého litinového radiátoru. Rozdíl je způsoben rovnoměrnějším ohřevem ploutví na prvním ohřívači.

Oblasti použití

Kde je profil - radiátor masivně používán? Offhand lze nazvat dvě oblasti.

LED pás

Jsou umístěny jako ekonomický a studený zdroj světla. Zpravidla je toto stanovisko pravda: LED jsou mnohem hospodárnější než žárovky, halogenové a dokonce i kompaktní zářivky. Neměli bychom si však myslet, že spotřebovaná elektrická energie je zcela transformována na světlo: účinnost LED je daleko od 100%.

Světelný zdroj Účinnost
Žárovka 2%
Kompaktní zářivka 7,5%
Zářivka s elektronickým předřadníkem 12.5
LED 45-50

Upozorňujeme, že jsme dali hodnotu efektivity pro relativně novou řadu LED diod 5630. U starších a častějších 5050 a 3528 je poměr vynaložené energie a emitované energie mnohem horší.

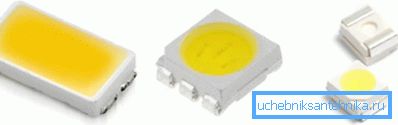

LED diody různých generací se snadno vyznačují tvarem a velikostí krystalu.

Vedle samotných LED diod jsou na pásku omezeny proudu, které navíc zvyšují efektivní účinnost. Tam, kde zbylá část vyčerpaného elektrického proudu zmizí, není těžké odhadnout: je zcela převedeno na teplo.

Síla moderních pásek dosahuje 18-24 wattů na metr. Je to trochu v absolutním vyjádření; Avšak vzhledem k malé oblasti výměny tepla způsobuje uvolnění 9 až 12 wattů ve formě tepla pásku, aby se zahřála na poměrně vysoké teploty.

Mezitím má ohřev LED pásy omezující faktor. Provozní teplota LED je přísně omezena výrobcem.

Pro moderní LED jsou deklarovány 30 až 50 tisíc hodin zdroje pouze při následujících teplotách:

  • Pro řadu 3528 LED - až do 65 ° C;
  • U 5050 - do 65 ° C;
  • Pro 5630 - až 80 ° C;
  • Pro 5730-05 - až 80 ° C;
  • Pro 5730-1 - až 80 ° C.

Překročení teplotního limitu vede k zrychlené degradaci polovodičových prvků; čím vyšší je teplota, tím nižší je skutečná životnost.

Hliníkový chladič pracuje s funkcí pasivního chladiče pásku: dramaticky zvyšuje oblast přenosu tepla a snižuje vytápění LED.

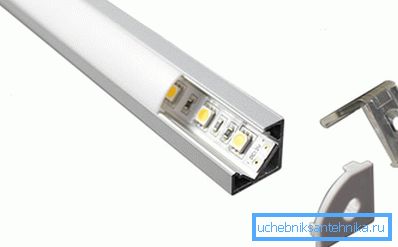

Instalace pásky na profil zvyšuje její životnost.

Odkaz: výrobci důrazně doporučují montáž hliníkových radiátorů na všechny pásky o výkonu 14 W / m.

Jaké jsou radiátory pro LED pásy?

Na prodej najdete tyto typy:

  1. Roh. Ploutve jsou zpravidla nevýznamné; profilová část je ve tvaru písmene "L". Radiátor je často vybaven difuzorem, který je navržen tak, aby zabránil únavě očí s bodovými zdroji jasného světla;
  2. Built in. Sekce - tvar U; umístěné v drážkách nábytku, sádrokartonových stropů, různých výklenků. A zde často jsou v továrním balení zahrnuty difuzéry;

Dávejte pozor: difuzor snižuje světelný tok o 25-40%. Při výpočtu osvětlení místnosti nezapomeňte změnit.

  1. Nákladní list profil je určen pro montáž na strop a stěnu.

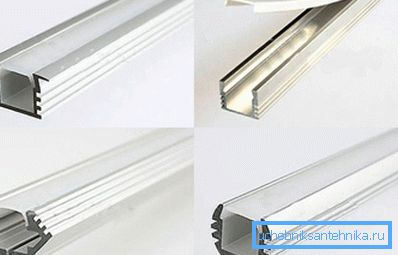

Několik profilových variant pro LED pásy.

Cena chladiče pro LED pásy se středním výkonem (až 20 wattů) se pohybuje od 70 do 200 rublů na lineární metr.

Mikroobvody

Jak se výrobní proces vícevrstvých třísek snižuje, napájecí napětí pro ně se plynule snižuje, ale proud, který spotřebovávají, se stále zvyšuje. Bohužel, rozptýlení tepla velkých obvodů roste. Tento trend je nejzřetelněji vidět na příkladu centrálních procesorových jednotek a grafických čipů GPU.

Dáváme několik čísel:

  • Typický tepelný balík procesoru Pentium 3 s frekvencí 600 MHz byl 43 wattů;
  • Pro moderní vrcholový procesor Core i7-4790K - typický odvod tepla je již 88 wattů, vrchol - 130;

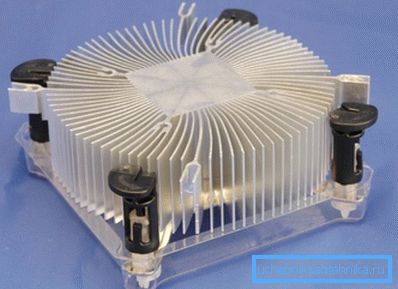

Chladicí systém chladiče moderního procesoru.
  • Grafická karta NVidia GeForce 256, která byla oznámena před patnácti lety, měla ztrátu tepla o 24 wattů;
  • Moderní top - Ge Force GTX 980 Ti - vydává 250 wattů ve formě tepla.

Samozřejmě také zde vzrůstá problém rozptýlení tepla.

Hliníkový profil pro radiátory různých tvarů s různými plochami a tvarem ploutví se používá pro chlazení:

  • Procesory;
  • Grafické procesory;
  • Severní a jižní mikroprocesorové můstky (na moderních základních deskách se transformovaly do jediné čipsetové čipsety);
  • Klíčové tranzistory, stabilizátory výkonu;

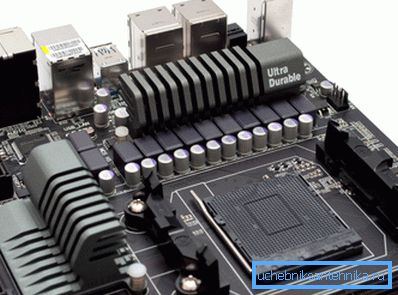

Moderní základní deska s radiátory pro chlazení čipové sady a tranzistorů.
  • Různé směrovače, přepínače, atd.

Montáž

Navzdory různorodým tvarům radiátorů existuje poměrně málo způsobů, jak je sami nainstalovat.

Radiátory pro LED pásy jsou nejčastěji namontovány na běžném univerzálním lepícím nebo silikonovém těsnění, stejně jako na samořezných šroubcích. Na samotné pásku je použita adhezní vrstva aplikovaná výrobcem pro upevnění.

Radiátory pro centrální a grafické procesory používají pružinové svorky a šroubovací mechanismy pro spolehlivou fixaci. Ve většině případů je na chladiči nainstalován ventilátor.

Konečně, horké lepidlo se často používá k instalaci profilu chladiče na tranzistory výkonových měničů v nepřítomnosti otvorů v desce pro montáž na pružinu. Pokyny pro jeho použití jsou zcela standardní: lepidlo se nanese na povrch tranzistorů, po kterém se chladič stlačí proti nim se středním úsilím 2-3 hodiny.

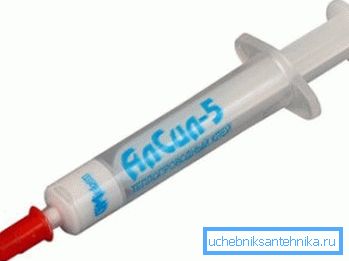

Ve fotomontážním termogluku Alsil-5.

Závěr

Doufáme, že naše krátké úvodní přezkoumání bude pro čtenáře zřejmě informativní. Jako vždy, může získat více informací z videa v tomto článku. Úspěchy!
