Přívod topné vody: kanalizace: charakteristiky přípojek,

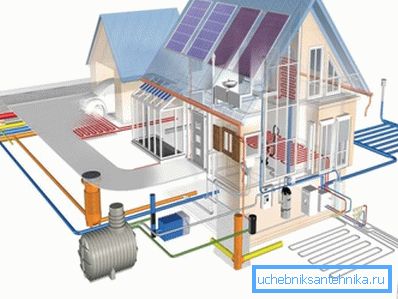

Jaké způsoby připojení potrubí se používají při instalaci odpadních vod, zásobování vodou a topení? Jaké jsou způsoby připojení různých instalatérských a topných zařízení? Zjistíme to.
Připojení
Kanalizace
Gravitační drenáž lze sbírat a uzavírat jedním ze dvou způsobů:
- Reliéfní zásuvky litinových trubek. Dutina mezi zvonem a válcovitou částí vložené trubky je naplněna organickými vlákny s pryskyřicí nebo bitumenovou impregnací (kabol), zhutněná razicí, po které je zátka utěsněna cementovou maltou nebo roztavenou sírou.
Užitečné: V posledním případě se sloučenina po zahřátí rozložila pomocí hořáku, vysoušeče vlasů nebo fukaru. Tato práce se provádí pouze rukou ve větraném prostoru a v respirátoru nebo plynové masce. Pokyn je spojen s kaustickostí sirných plynů: jsou zcela schopni způsobit úplnou paralýzu dýchacích cest.
- Štíhlá spojení s gumovými O-kroužky. Jsou také dodávány s komponentami nezbytnými pro otáčení nebo rozvětvení sítě (móda). Použití kroužků:
- Trubky ze šedé litiny.

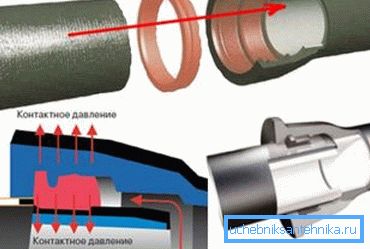

- Trubky VChSHG (z vysokopevnostní tvárné litiny, odlišné od šedé vysokou tažností a nárazovou pevností).
- Výrobky z PVC a polypropylenu.
Dodávka studené vody
Výhradně pro CWS se používají materiály, které se liší svou nízkou tepelnou odolností: polyethylen a polyvinylchlorid. Jak jsou namontovány?
| Materiál | Metody montáže |
| Polyethylen | Při tloušťce stěny až 4 mm se spojení provádí pomocí stlačovacích armatur. |
| Při silnějších stěnách se používá tupé svařování. Konce jsou roztaveny nízkoteplotním (200-220 ° C) topným prvkem a stlačeny proti sobě, dokud tavenina polymeru neztuhne. | |
| PVC | Po nanesení lepidla na sousední plochy jsou spojeny spárované trubky pod lepidlem. |
| Alternativním způsobem instalace PVC potrubí je zvonovité spojení s těsnícími kroužky, které jsou již známé. |
Topení a horká voda
Topení a přívod vody s provozní teplotou do 95 ° C lze instalovat následujícími způsoby a materiály:

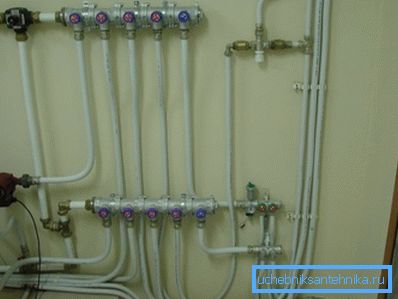

- Černé ocelové trubky - s použitím plynového, elektrického svařování nebo závitových spojů. Nitě jsou utěsněny hygienickým lnu (nejlépe lakem nebo lakem, které ho chrání před vyhořením) nebo polymerními materiály - páskou FUM nebo polymerem se závitem se silikonem.
- Galvanizováno - pouze na vláknech. Svařování vypálí zinkové povlakování, zanechávající ocel bez ochrany proti korozi.

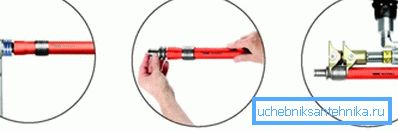

- Zesíťované polyetylenové armatury, které jsou společnou tlumivkou - rybí kosti s fixačním pouzdrem. Trubka je protažena speciálním nástrojem - expandérem, po němž je umístěn na kování; efekt molekulární paměti umožňuje spolehlivě stlačit armaturu po několika sekundách.
Zvědavě: cena nástroje brání šíření materiálu. Je to nejméně 10 000 rublů pro vstupní modely.
- Kovové-plastové - stlačovací armatury s děleným kroužkem a maticí, stejně jako lisovací armatury, ve kterých je konec trubky na objímku zalisován pomocí nerezového pouzdra pomocí ručních nebo elektrických kleští.
- Polypropylen. Stejně jako polyethylen je spojen nízkoteplotním pájením, ale nikoliv s koncovým pájením, ale s pomocí zásuvkových kování. Spolu s nimi jsou použity tlačné armatury, silně připomínající kompresi, ale vybavené pružinovou sponou, aby se zabránilo náhodnému odpojení spojení.
- Vlnitá nerezová ocel. Používá nejjednodušší kompresní kování s vysokoteplotními silikonovými těsněními.
Poznámka: uvedli jsme pouze ty nejoblíbenější materiály pro vytápění a zásobování vodou. Nedotýkáme se drahé exotické látky jako je měď - jednoduše proto, že její provozní vlastnosti neposkytují materiálu zvláštní výhody oproti stejné nerezové oceli za vyšší cenu.
Připojení klempířských a topných zařízení
Jaké jsou způsoby vytápění a odpadních vod instalací vodovodů?
Kanalizace
Pro připojení vodovodních systémů do odpadního systému se používají gumové manžety, které zabraňují nejen úniku do zásuvek, ale také pachům.

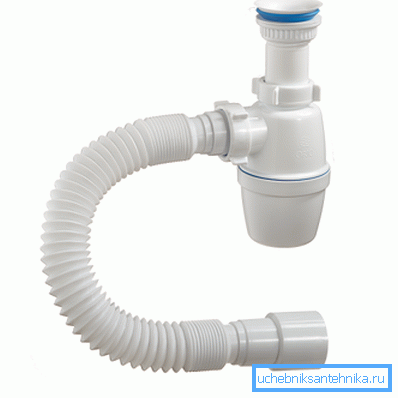

Nicméně: vlnité trubky umyvadel a umyvadel nevyžadují adaptéry a jsou pevně spojeny s kanálem o průměru 50 mm.
Míchačky
Existují pouze čtyři způsoby připojení míchadel:
- Na tvrdých trubkách pro montáž na stěnu se používají obvyklé úhly.
- Pružné obložení jsou nuceny používat vodní zásuvky s upevněním na hlavní stěně.
- Montážní směšovače na palubě jsou nejčastěji napojeny na trubky s ohebnými hadicemi s ohebnými maticemi.
- Některé zastaralé produkty palubní instalace s odpalištěmi (rybí kosti) mohou být připojeny k očnímu okraji pomocí připojení na závity; Nicméně místo toho se stále více používá pružná vlnitá nerezová trubka.
WC mísy
Zde je výběr možností ještě menší.

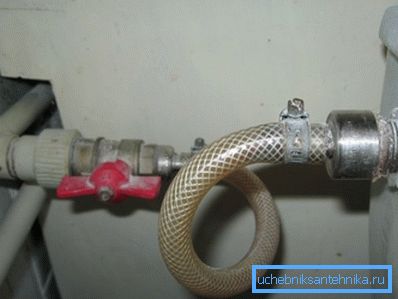

- Nejčastěji je plnicí ventil nádrže připojen k vložce ohebnou hadicí se světelnými maticemi.
- Pro připojení vestavných nádrží je běžné použít tvrdé vložky jakéhokoli typu, které se připojují k ventilu s úhlem nebo spojkou.
Radiátory, konvektory
Zařízení pro vytápění lze připojit k napájecím vedením:

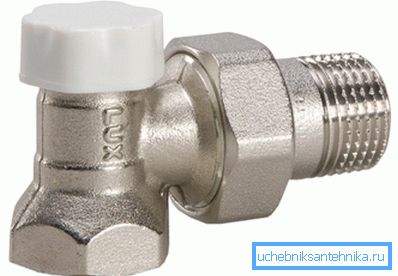

- Prostřednictvím konektorů nebo adaptérů chladiče (například většina hliníkových a bimetalových radiátorů má závit DU25, který se standardním průměrem ocelových obložení DU20 vyžaduje použití běžného adaptéru). Kork nebo adaptér jsou vedeny k radiátoru podél dlouhého závitu; navíjecí matice se utahuje.
- Při stísněných podmínkách nebo při spojování vložky s levým závitem se často používají americké ženy - rychloupínací kování s maticemi a gumovými těsněními.
Závěr

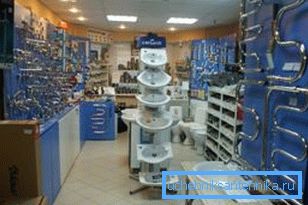

Doufáme, že náš miniaturní přehled umožnil čtenáři uspokojit svou zvědavost. Jak vidíte, v posledních letech na trhu nebyla žádná speciální exotická - vše pro dodávku vody a vytápění lze stále zakoupit v každém obchodě. Jako vždy budou přidružené video nabízeny další užitečné informace. Úspěchy!
