Připojení topného tělesa k polypropylenovým potrubím -

V našich dnech jsou polypropylenové trubky více oblíbené při instalaci topných systémů. Nicméně jejich připojení k topným zařízením, včetně radiátorů, má některé nuance, takže tento úkol vyvolává řadu otázek pro nováčky domácích řemeslníků.

Níže uvádíme podrobnější informace o instalaci topných těles s polypropylenovými trubkami.

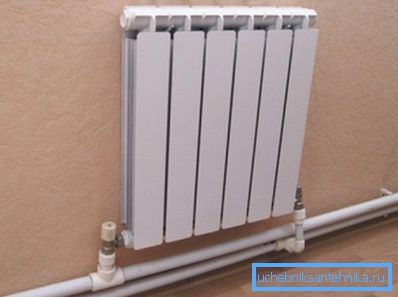

Radiátor připojený k polypropylenovému potrubí

Výběr materiálů

Popularita, kterou polypropylenové trubky získala, je způsobena řadou jejich pozitivních vlastností:

  • Cena za ně je mnohem nižší než u kovových protějšků.
  • Vysoká odolnost, vzhledem k tomu, že plast nehrozí, navíc sediment prakticky není uložen na něm.
  • Nepotřebujete malování.

Je však třeba poznamenat, že všechny typy polypropylenových trubek nejsou vhodné pro topné systémy. Faktem je, že musí mít armovací vrstvu, která brání výraznému tepelnému roztažení potrubí.

Zesílená polypropylenová trubka

Kromě toho je žádoucí, aby výztužná vrstva byla hliníková, jelikož výztuž ze skleněných vláken vede k nasycení chladiva kyslíkem. To zase způsobuje rzi kovových povrchů kotlů a dalších topných těles. Trubky, které mají hliníkovou výztuhu a jsou vhodné pro topné systémy, jsou označeny značkou PN25.

Dávejte pozor! Při výběru trubek je třeba věnovat pozornost rovnoměrné tloušťce stěn. K tomu je třeba se podívat na jejich řez.

Pokud jde o průměr, optimální parametr je -25 mm.

Také je nutné zakoupit vybavení, které zahrnuje:

  • Spojky;
  • Rohové adaptéry;
  • Kulové kohouty.
Schéma jednorázového a dvou trubkového připojení radiátoru

Připojení radiátorů

Schéma zapojení

Před připojením radiátoru k polypropylenové trubce je třeba nakreslit systémový diagram. Měli byste mít na paměti, že pro připojení baterií existuje několik možností:

Metoda připojení Zvláštní funkce
Monotube Tento systém je nejjednodušší a nejhospodárnější z hlediska spotřeby materiálu. Je však vhodný pouze pro malé místnosti, protože chladicí kapalina na cestě k poslední baterii ohřívá meziprodukt, což vede k nerovnému vytápění.
Dvojitá trubice Je také sériovým spojením, ale horká chladicí kapalina a zpětný průtok různými potrubími. Z tohoto důvodu se vytápění baterií provádí rovnoměrněji.
Sběratel (distribuční hřeben) Tato metoda je nejúčinnější, ale zároveň i nejdražší. Jeho princip je založen na paralelním propojení všech radiátorů skrze kolektor.

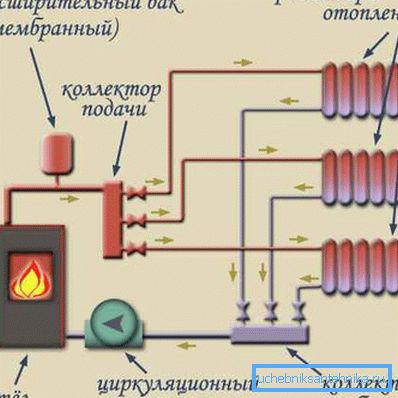

Schéma připojení kolektorů radiátorů

Výběr typu schématu závisí na charakteristikách bydlení - počtu místností, jejich ploše apod. Jakmile určíte typ systému, měli byste používat své vlastní ruce, abyste ukázali umístění radiátorů v místnosti, armaturách a všech ostatních prvcích.

Přítomnost takového schématu umožní vypočítat požadované množství materiálů a zjednodušit další práci na instalaci systému.

Montáž potrubí

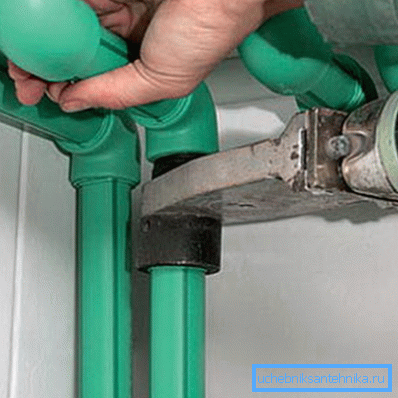

Montáž potrubí

Takže pokyny pro sestavení potrubí jsou následující:

  • Nejprve je nutné potrubí řezat podle rozměrů uvedených v diagramu.
  • Dále je třeba vyříznout konce připravených segmentů z ořechů.
  • Poté musí být konce segmentů vyčištěny speciálním zařízením, které funguje na principu ostřikovačů tužky. Tato operace je nezbytná pro další pájení.
  • Poté se potrubí a armatury ohřívají v speciálním páječi, po kterém jsou spojeny.
  • Dále je potrubí namontováno na stěnách pomocí speciálních držáků.

Tip! Pokud pracujete s páječkou na plastové trubky poprvé, měli byste se začít ořezávat před zahájením montáže potrubí.

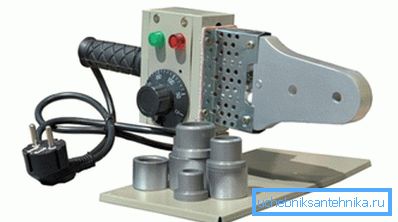

V foto - svařovacím stroji s tryskami

Potrubí tedy jde jako konstruktér.

Zároveň je třeba dodržovat následující pravidla pro práci s svářečkou:

  • Před svařováním musí být stroj zahřát na vypnutí a počkat, dokud se znovu nezapne.
  • Je třeba přísně dodržet dobu ohřevu připojených částí. U různých typů páječek se může lišit. Proto před použitím přístroje byste měli znát tabulku, která je obvykle k dispozici v pokynech.
  • Je nutné podrobně propojit detaily, aniž by bylo možné jejich narušení.
  • Po připojení dílů nemohou být posunuty a pohybují se, dokud se polypropylen neztvrdne.

Obecně je proces svařování polypropylenových prvků tepelné trubky poměrně jednoduchý.

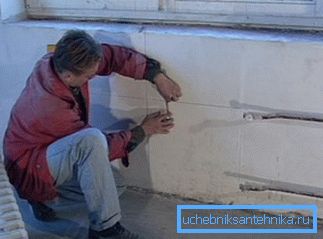

Označení na zdi

Instalace radiátorů

Před připojením topného tělesa k polypropylenovému potrubí je nutné jej nainstalovat.

Tato práce se provádí v tomto pořadí:

  1. Nejprve je třeba umístit značku na umístění baterií.

Proto je třeba zvážit požadavky SNiP:

  • vzdálenost od stěny musí být nejméně 2 cm;
  • vzdálenost od podlahy by měla být asi 10-15 cm;
  1. Pak montážní konzoly. Současně je nutné použít konstrukční úroveň tak, aby bylo zařízení umístěno přesně. Pro upevnění držáků můžete použít hřebíky.
Kontrola polohy konzolí podle úrovně budovy
  1. Po instalaci držáků je nutné zavěsit na nich chladič.

Podle takového systému by se měly instalovat všechny radiátory v místnosti.

Připojení baterie

Radiátor je připojen k polypropylenové trubce v tomto pořadí:

  • Především je k baterii připojen přechodový pouzdro. Je třeba poznamenat, že připojení hliníkových radiátorů s polypropylenovými trubkami se provádí speciálními spojkami, které se liší od adaptérů určených pro litinové baterie.
Připojení chladiče k potrubí přes adaptér
  • Dále je k adaptéru připojen kulový ventil, regulační ventil nebo radiátorový ventil.
  • Poté je ventil připojen k polypropylenovému teplovodnímu potrubí.
  • Podle stejného schématu je vývod chladiče připojen k potrubí.

Zde jsou možná všechny hlavní body připojení radiátorů k polypropylenovému potrubí.

Závěr

Propojení instalace topného systému pomocí polypropylenových trubek se příliš neliší od ostatních typů potrubí. Zvláštnost spočívá pouze v způsobu připojení trubek s armaturou, protože tento proces je prováděn za pomoci speciálního svářecího zařízení. Navíc je k připojení radiátorů s potrubím používán speciální adaptér.

Další informace o tomto tématu naleznete v tomto článku.
