Připojení topného tělesa k dvoutrubkovému systému: typy

Systém vytápění v soukromých domech je obvykle autonomní, takže pro jeho organizaci je nutné zakoupit kotle dostatečné energie a určit, jaký by měl být přenos tepla z radiátorů. Pak zůstane pro malé - vše, co musíte udělat, je připojit ohřívače k ​​kotli pomocí potrubí a naplnit vše chladicí kapalinou. Nejoptimálnějším schématem připojení je dvojitá trubka, je-li tok a zpětný tok.

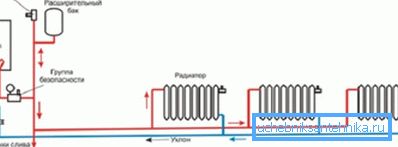

Otopná soustava topného tělesa se dvěma trubkami se spodním zapojením

Typy topných systémů

Použijte jednorázové a dvoutrubkové verze, které mohou mít jak výhody, tak nevýhody. Konstrukci lze namontovat jak se spodním vedením, tak s horní částí. Ta se však nejčastěji používá, protože je pohodlnější a praktičtější.

Jak víte, zásadou provozu autonomního systému vytápění je trvalá cirkulace vody nebo jiné chladicí kapaliny z kotle na zařízení a zpět. Může se však pohybovat gravitací nebo silou, což je dosaženo připojením čerpadla.

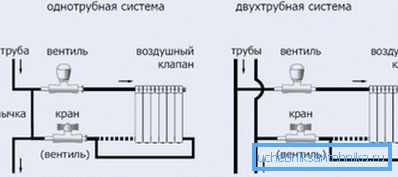

Jaký je rozdíl mezi režimy vytápění s jedním a dvojitým potrubím

Možnost připojení dvou trubek

Zvažte jeho vlastnosti:

  1. Instalační příručka schématu znamená přítomnost dvou samostatných potrubí, ke kterým je připojeno každé zařízení.
  2. Současně je jedním systémem zásobování vodou napájecí potrubí, odkud proudí horká voda a druhá je reverzní, která vypouští již ochlazenou vodu.
  3. Vzhledem k tomu, že dráhy překonané chladicím médiem, jak v napájecím potrubí, tak ve výtlaku, jsou stejné, je jejich hydraulický odpor stejný. To znamená, že taková schéma je hydraulicky vyvážená, což činí její aplikaci optimální.

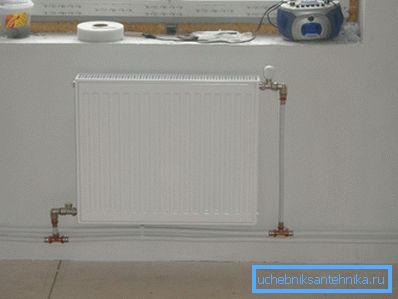

Správné připojení radiátorů s dvojitým potrubím - diagonální metoda

Tip: Použití diagonální metody připojení topných zařízení v tomto případě zvýší účinnost systému.

  1. Schémata však mohou být mrtvý, což znamená, že nejvíce:
    • dlouhá cesta je způsobena již ochlazenou vodou opouštějící poslední v řetězci topného zařízení;
    • krátké - běží od prvního.

    Z tohoto důvodu budete muset přizpůsobit tok horké vody vlastním rukama v každém odběračku baterií nebo použít termostatické ventily.

    Rozvržení

    Schéma může být vynuceno (vestavěné čerpadlo) a samovolně tekoucí, hlavní výhodou je, že nevyžaduje elektřinu. K tomu se provádí horní kabeláž a diagonálně se připojují topná zařízení, stejně jako v předchozím případě.

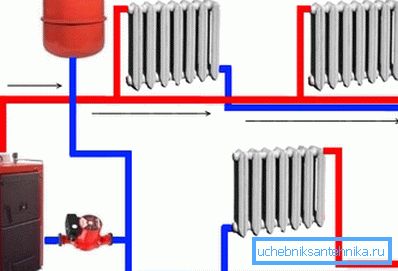

    Nucené připojení dvou trubek radiátorů s kotlem a čerpadlem

    Nejčastěji se používá v malých obytných budovách, které nemají více než dvě patra. Ačkoli to bude ideální v osadách, které zažívají výpadky elektrické energie, není často používán, což je vysvětleno potřebou použití velkého množství materiálů a neestézního vzhledu.

    Používá se nejen v obytných budovách, ale i v jiných budovách, bez ohledu na jejich účel. Její organizace vyžaduje spoustu materiálů a úsilí, ale výhody takového systému jsou nesporné.

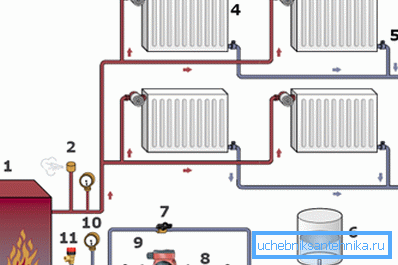

    Systém má automatickou regulaci teploty.

    Tip: Můžete je snadno vyzvednout pro všechny budovy, bez ohledu na to, jak složité jsou.

    Na jedné větvi může být umístěno velké množství topných zařízení, což nevyžaduje další instalaci hydraulických tlakových regulátorů. Přívod vody a zpětný odtok v těchto schématech jsou připojeny samostatně, což vám umožňuje automaticky nastavit vytápění všech místností v domě. V takovém případě termostaty nebudou mít vliv na jiné zařízení a jejich cena bude jen mírně zvyšovat náklady na instalaci.

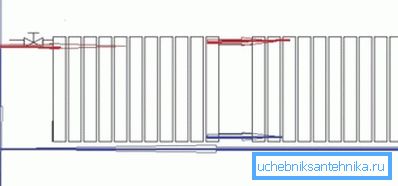

    Diagonální připojení dvou radiátorů na jediný stoupaček

    Možnosti připojení ohřívačů k systému

    Často říkáme slova "připojit" a "připojit", což znamená výkon stejné činnosti - připojte radiátor k potrubí topného systému.

    Tento přístup je však amatérský, jelikož mezi nimi existuje určitý technický rozdíl:

    • připojte chladič - přiveďte tok průtoku a zpětné potrubí. Příkladem by mohla být boční verze radiátoru, když potrubí nasadí přístroj z jedné strany nad a pod, nebo diagonálně.
    • připojte topné těleso - vytvořit spojovací jednotku, v níž je napájecí nebo zpětný průtok, stejně jako regulační kulové kohouty, ventily nebo jiné podobné prvky.

    Pro topný systém existují dvě hlavní možnosti, na kterých závisí konečná montáž schématu vytápění domu nebo bytu:

    1. Horní napájecí vedení se nachází nad horní úrovní chladiče. V takovém případě použijte následující možnosti připojení radiátoru:
      • jednostranně boční (zespodu a zezadu) - metoda je nejúčinnější při použití v baterii maximálně 10 sekcí. V opačném případě nedochází k úplnému zahřátí vzdálenosti, kvůli níž je účinnost zařízení výrazně snížena;
      Jednostranné boční připojení zařízení s horním elektroinstalačním systémem
        • Diagonální (horní a spodní) mohou být dvěma způsoby, z nichž každá je považována za nejefektivnější při této metodě vedení. Můžete použít zařízení s více než 10, počet sekcí a co nejvíce se zahřejí.
        1. Spodní přívodní vedení přichází k radiátoru ze spodu, obvykle se používá při instalaci čerpadla:
          • jednostranné boční (horní a spodní) - v tomto případě, stejně jako v předchozím případě, lze dosáhnout maximálního účinku této metody pouze s počtem sekcí v topných zařízeních maximálně 10, jinak chladicí kapalina prostě nemá čas na zahřátí;

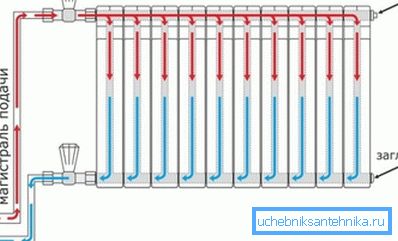

          Boční připojení v dolním pásku
            • diagonálně (horní a dolní) - účinek je stejný jako u horní elektroinstalace;

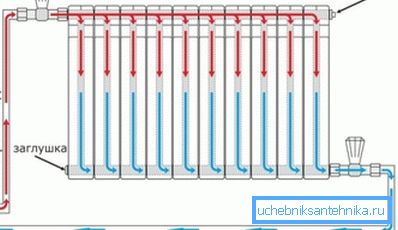

            Metoda diagonálního připojení na spodním pásku
              • spodní cesta - v tomto případě přívod vychází ze spodní části radiátoru a na druhé straně také vychází ze spodu. Největší vliv bude mít pouze při instalaci čerpadla;

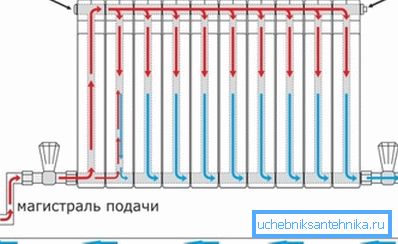

              Jak připojit radiátor s dolní koncovkou

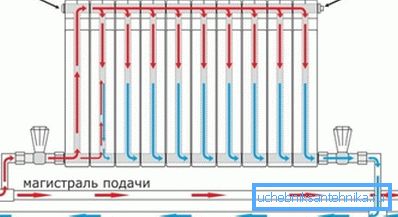

              Při volbě fotografického připojení, když je zpětný kroužek ohřívače

              Tip: Vyčistěte filtr a zpětnou smyčku víc, než je poslední instalovaný chladič, jinak by to mohlo ovlivnit nastavení celého topného systému.

              Zvažte:

              • s horním zapojením získáte maximální efekt s diagonálním připojením zařízení;
              • se spodním zapojením a čerpadlem bude nejúčinnější volbou spodní část (dolní dno).

              Závěr

              Jak je zřejmé z tohoto článku, dvoutrubková verze připojovacích radiátorů k vytápěcímu systému je z praktického hlediska téměř přijatelná, s výjimkou zvýšení nákladů na součásti. Umožňují vám snadno nastavit teplotu chladicí kapaliny pro různé místnosti a provést potřebné vyvažování, aby nedošlo k hydraulickému šoku.

              Instalace topných zařízení do schématu není obtížná, takže v soukromých domech se obvykle provádí samostatně. Video v tomto článku vám poskytne příležitost najít další informace o výše uvedeném tématu.
