Jaké je správné připojení topného tělesa? Budeme analyzovat schémata zapojení používaných v soukromých domech a městských bytech a potrubí, armatury a prvky ventilů a armatur, které se k tomuto účelu používají. Kromě toho zjistíme, jaké chyby je možné při konstrukci a instalaci topného systému.

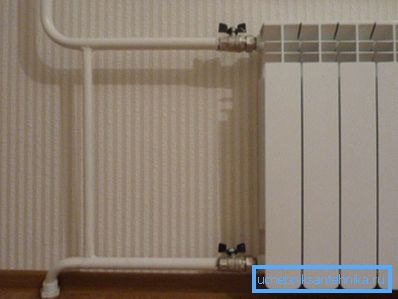

Boční připojení radiátoru ke stoupači ústředního topení.

Obrysy obvodů

Pokud v městském bytě schéma topného systému jako celku nebo jeho individuální smyčka nezávisí na našem úsilí, v soukromém domě je obvod navržen od začátku.

Existují dvě zásadně odlišné schémata:

  • Jednoduchá trubka, což představuje jediné plnění po obvodu vytápěné budovy. Zařízení na vytápění narazí paralelně s lahví.

Poznámka: cvičení a konzistentní instalace baterií; je to nepohodlné, protože neumožňuje nezávislé nastavení zařízení.

  • Dvě trubky - nezávislé krmení a zpětné plnění. Každý radiátor působí jako propojka mezi nimi.

Výhodou schématu s jedním potrubím jsou nízké náklady, snadná instalace a výjimečná odolnost proti chybám. Nevýhody - výrazná změna teploty mezi prvním a posledním ohřívačem, stejně jako obtížnost pokládat obvod domu v přítomnosti vysokých otvorů a panoramatických oken.

Systém dvou trubek postrádá tyto nedostatky, ale za určitých podmínek může pro majitele vytvořit mnohem vážnější problémy. Baterie, které jsou nejblíže k kotli, potlačují rozdíl mezi plnění do lahví, což zpomaluje cirkulaci ve vzdálených zařízeních. To je důvod, proč dvoutrubkový systém vyžaduje povinné vyvažování - škrcení přívodních potrubí a nastavení jejich průtoku pro vyrovnání teplot.

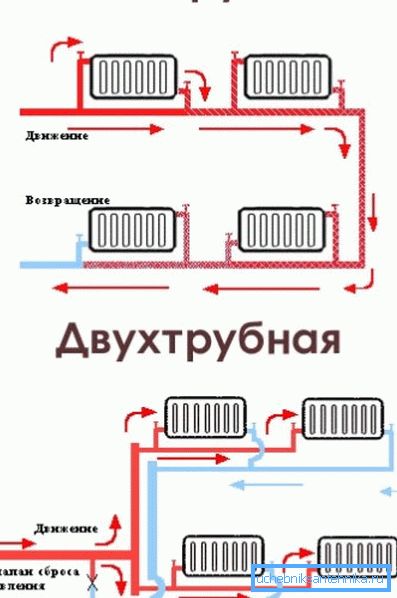

Jedno potrubí a dvě potrubní schémata.

Tento problém je elegantně řízen v přidruženém dvou-trubkovém systému - okruhu Tichelman, jehož smyčky mají stejnou délku.

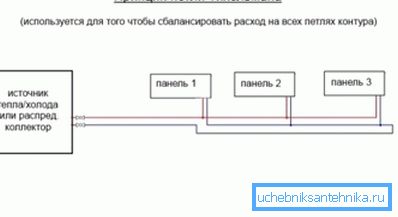

Loop Tihelmana.

Vložte radiátory

Jaké jsou způsoby připojení radiátorů k lahvičkám a stoupači?

Jméno Popis Zvláštní funkce
Boční jednostranně Vodiče jsou připojeny k horní a dolní zásuvce na jedné straně ohřívače S malým počtem sekcí poskytuje maximální přenos tepla. Pokud je počet sekcí větší než deset, okraj radiátoru, který je nejvíce od trubek, ochladí. V extrémních částech se časem hromadí bahno
Dole dolů Vodiče připojené k oběma konektorům rozdělovače dna Tepelný výkon zařízení je mírně snížen kvůli pomalé cirkulaci horním kolektorem. Radiátor nevyžaduje proplachování: úseky nevyzařují
Diagonální Vodiče jsou připojeny k horní zátce na jedné straně radiátoru a dolní na druhou. Přenos tepla je maximální na libovolné délce chladiče. Spodní část sekcí je posypaná ze strany neslyšícího dolního korku

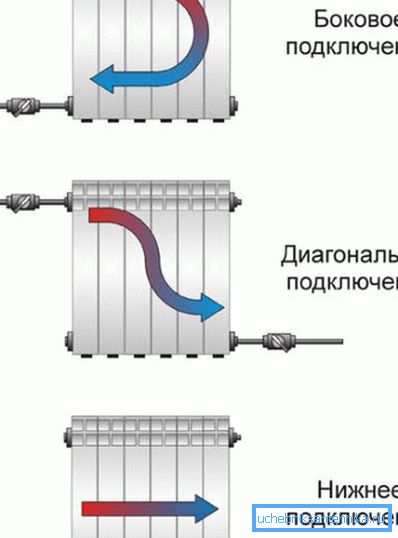

Pohyb chladicí kapaliny pro různé schémata zapojení.

Upozornění: v uzavřeném autonomním systému vytápění můžete zapomenout na problém zatížení baterií. Malé množství suspendovaných pevných látek v chladiči se rychle shromažďuje v nádrži na bláto a v budoucnu nezpůsobuje žádné problémy. Podle toho má smysl zvolit typy připojení radiátorů, které zajistí maximální přenos tepla.

Chyby

Nesprávné připojení radiátorů topení může vést k poruše systému DH, autonomnímu okruhu nebo k výraznému snížení přenosu tepla zařízení.

Jaké chyby mohu způsobit při instalaci baterií?

  • Vložte radiátor mezi podávací a zpětné stoupačky na jakémkoli podlaze, než je vrchol, aby vaše sousedy zmrzly na stoupání. Chladicí kapalina bude cirkulovat přes malý prstenec - přes vaši baterii, ale přenos tepla všech zařízení nad improvizovanou propojkou prudce klesne.
  • Vložte chladič s jakýmkoli dorazovým nebo škrticím ventilem na vložku bez propojky před ventily nebo tlumivky. V tomto případě blokovaný kohout zastaví oběh v celé stoupači.

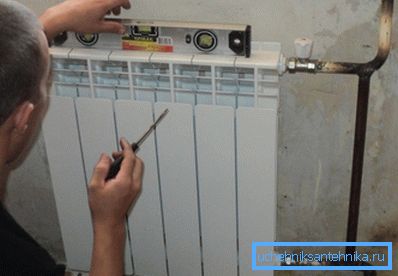

Propojka mezi vložkou je na fotografii jasně viditelná.
  • Boční připojení vícedílného radiátoru, jak již bylo zmíněno, povede k poklesu přenosu tepla u extrémních úseků.
  • Připojení topných radiátorů k přívodnímu potrubí se sníženým průměrem také vede k poklesu tepelné energie vzhledem k jmenovitému. Normou je trubka DU15 (1/2 palce) s počtem sekcí až sedm a DNU20 (3/4 palce) s větším počtem sekcí.

Výběr materiálů

Výběr trubek, baterií a tvarovek ovlivňuje účinnost a bezpečnost vytápěcího systému minimálně stejně jako jeho konstrukce. Jaké materiály by měly být v různých případech preferovány?

Ústřední topení

Provozní parametry ústředního topení (4-6 kgf / cm2, 40-95 ° C) zřejmě umožňují použití moderních trubek, baterií a armatur.

Praxe však ukazuje, že je lepší odmítnout některé z jejich typů:

  1. Vypočtená hodnota teploty chladicí kapaliny je při těžkých mrazích často překračována. Při hromadných stížnostech na chlad v bytech se někdy cvičí výtahové uzly bez trysky s tlumeným tlumivem. V tomto režimu se mohou baterie zahřát až na 130 - 140 ° C.
  2. Náhlé uzavření libovolného prvku ventilů a armatur v důsledku neschopnosti zámečníka nebo poruchy způsobí hydraulický šok s krátkodobým nárůstem tlaku na 20-25 atmosfér.

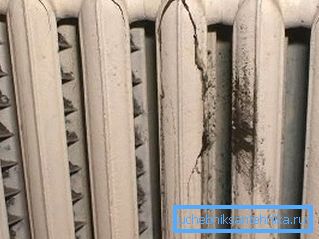

Radiátory z litinového železa jsou určeny pro tlak 9-15 atmosfér a mohou se během hydraulického kladívko zhroutit.

Je pravděpodobné, že v nouzových situacích zůstane značka volby zařízení pro ústřední topení.

Trubky

Pro instalaci vložky lze použít:

  • Ocelová trubka VGP (voda a plyn) na svařovaných spojích;
  • Pozinkovaná trubka VGP se závitem. Svařované švy jsou kontraindikovány pro antikorozní nátěr: při vysokých teplotách zinek vyhoří;
  • Vlnitá nerezová trubka na stlačeném kování.

Poslední možnost je přitažlivá, protože je snadno instalovatelná pomocí vlastních rukou pomocí jednoduchého nástroje - dvojice klíčů. Cena vlnité trubky o průměru 1/2 palce je asi 200 rublů na metr.

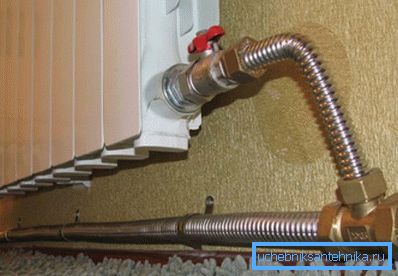

Distribuční vytápění z vlnitých trubek Kofulso.

Radiátory

V systémech DH se používají:

  • Konvektory, představující cívku potrubí s ploutvemi, zvyšující přenos tepla;
  • Bimetalové radiátory. Ocelové jádro je odolává tlakovým rázům do 25 - 40 kgf / cm2;
  • V prostorách, kde estetika nehraje rozhodující roli, se instaluje domácí domovní svařované trubkové radiátory (registry). Připojení ocelových radiátorů zpravidla probíhá černým ocelovým potrubím na svařovaných spojích.

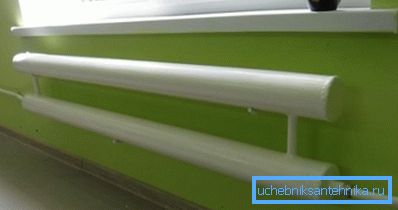

Celokvařený registr.

Nezávislé vytápění

Trubky

Plně řízené parametry autonomních obvodů umožňují v nich použít levné a trvanlivé polypropylenové a kovoplastové potrubí.

Několik jemností je spojeno s jejich instalací:

  • Pro kovoplasty jsou preferovány nekompresní spoje, ale lisované kování, které lépe snášejí více cyklů vytápění a chlazení;
  • Pro polypropylen je žádoucí vyztužení, což snižuje prodloužení trubek při zahřátí.

Radiátory

Vše je jednoduché: naše volba je levné, estetická a vysoká ztráta tepla z hliníkových baterií.

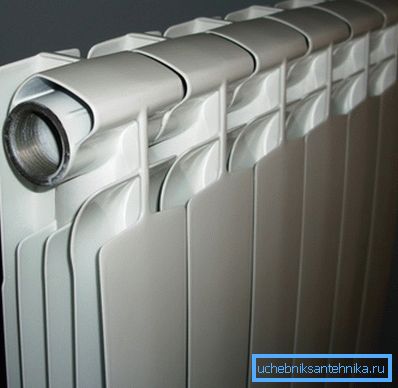

Hliníkové sekční baterie jsou skvělou volbou pro samostatný okruh.

Armatury a armatury

Pro připojení ohřívače k ​​jeřábům a trubkám byly v posledních letech rozsáhle využívány americké ženy - kování s maticí, které umožňují rychlé uvolnění spojení.

Jako regulační a uzavírací ventily lze použít:

  1. Kulové kohouty;
  2. Kohouty (tlumivky), které umožňují regulaci přenosu tepla v ručním režimu;
  3. Termostatické ventily s termickými hlavami umožňující automatickou údržbu dané teploty vzduchu.

Ve vyšších patrech bytových domů a v případech, kdy horní rozdělovač chladiče je horním bodem samostatné smyčky, je konektor chladiče vybaven Mayevskym jeřábem - nekomplikovaným zařízením pro odvzdušnění vzduchových zátek.

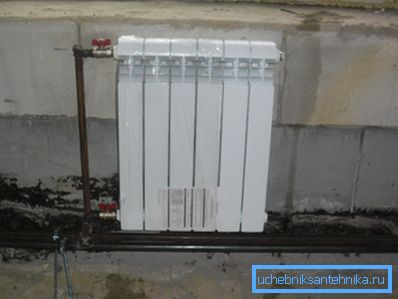

Radiátor umístěný nad přívodním potrubím je vybaven Mayevskym jeřábem.

Závěr

Doufáme, že naše přezkoumání schémat zapojení a materiálů používaných v topných systémech pomůže čtenáři při plánování vlastních oprav nebo stavby správným rozhodnutím. Video v tomto článku nabízí další tematické informace. Úspěchy!
