Připojení radiátorů v jednom potrubním systému. křížové,

Vytápěcí sítě v soukromých a rodinných domcích jsou již dlouhou dobu organizovány. Dochází často k jednorázovému připojení radiátorů, které zahrnuje sériové připojení zařízení. Tato možnost je nejúčinnější při použití přirozené cirkulace chladiva.

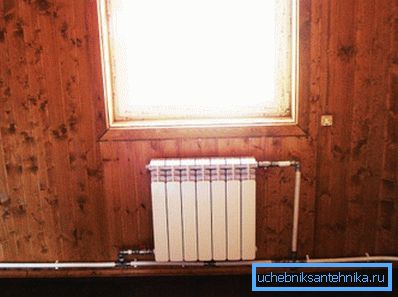

Na obrázku je zobrazena jednorázová topná síť.

Výhody a nevýhody řešení

Při výstavbě takových topných sítí se přívodní potrubí z kotle přivádí přímo na první baterii a z ní na druhou, třetí a další. Pracovní prostředí vstupuje do zařízení postupně.

Pokud je dům připojen radiátory s jednorázovým topným systémem, můžeme mluvit o následujících výhodách a nevýhodách.

Hlavní výhody

  • Nízká cena hotové sítě je vysvětlena minimální spotřebou použitých prvků;
  • Dálkové potrubí se docela snadno skrývá, protože jsou umístěny v jedné linii;
  • Struktura systému je poměrně jednoduchá a umožňuje to postavit vlastními silami;
  • Tento typ topné sítě může fungovat bez nuceného oběhu.

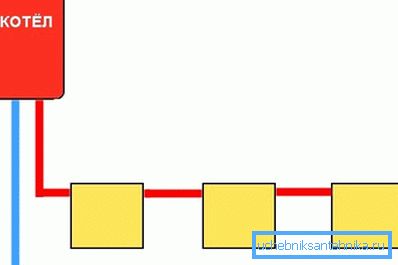

Nejjednodušší jednorázový systémový diagram.

Některé nevýhody

  • Není možné upravit tok pracovního prostředí v topných zařízeních;
  • Takové systémy se nedoporučují, pokud je délka potrubí velmi velká;
  • Výměna nebo opravy baterií se musí v každém případě provést s úplným zastavením komunikační sítě.

Doplněk! Když je chladič připojen k systému s jedním potrubím, až 50 procent rozpočtu může být uloženo na potrubí ve srovnání s dvoukanálovou komunikační sítí.

Základní možnosti připojení

Připojení topných zařízení může být provedeno několika způsoby. Úroveň tepelných ztrát, jakož i estetické vlastnosti budou záviset na volbě konkrétního. Celkově existují čtyři základní možnosti, všechny by měly být zvažovány podrobněji.

Křížová poloha

Nejúčinnější z hlediska tepelného výkonu je diagonální připojení topného tělesa s jednorázovým systémem. Chladicí kapalina vstupuje do horního prostoru baterie a přichází přímo ze spodní části. S touto volbou je distribuována co nejrovnoměrněji v celé struktuře.

Diagnostická vazba pro topné zařízení.

Připojení sedadla

V tomto případě je potrubí připojeno ke spodním přípojkám zařízení na každé straně. Při tomto způsobu instalace se tepelné ztráty do jisté míry zvyšují. Umístění prvků však může být považováno za výhodné, pokud mluvíme o estetických možnostech.

Připojte baterii.

Jednosměrné připojení

Tato technika zahrnuje umístění prvků na jedné straně, ale na různých úrovních. To znamená, že napájecí potrubí je nahoře a vypouštěcí potrubí je nahoře. Je tedy možné úplně zahřát poslední zařízení.

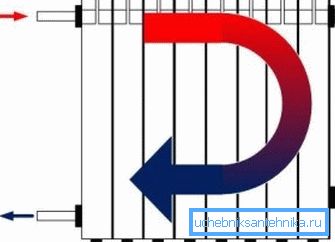

Potrubí jsou na jedné straně.

Nižší ubytování

Taková schéma pro připojení radiátorů s jednorázovým systémem je relevantní, pokud jsou vodivé prvky skryty pod podlahou. Bez instalace cirkulačního čerpadla nelze tuto metodu realizovat, protože chladicí kapalina je dodávána a vypouštěna dnem.

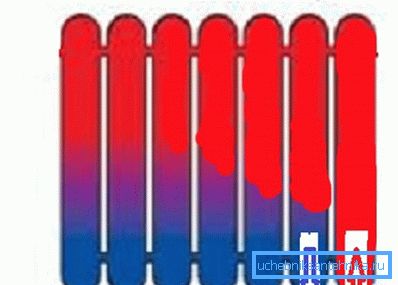

Vodivé prvky jsou umístěny níže.

Montážní práce

Po seznámení s možnostmi připojení baterie je čas dozvědět se o jejich instalaci a následném připojení k potrubí. Všechna opatření jsou zcela realistická, co dělat samy, odmítají přilákat profesionály. To umožňuje výrazné úspory.

Instalace přístrojů

Před připojením radiátorů jedním otopným systémem musí být instalovány. Mohou být upevněny jak na boční plochy, tak i do spodní části místnosti.

Podrobné pokyny pro instalaci jsou uvedeny níže:

  1. Místo instalace konzol nebo háků je označeno jako první.. Během práce pomocí pásku a jednoduché tužky. Přístroj by měl být vzdálen minimálně 8 cm od podlahy, asi 10 cm od okenního parapetu a více než 2 cm od stěny;
  2. Po nanesení označení jsou nainstalovány hmoždinky.. K tomu je vyvrtán otvor ve vyztuženém betonu, který odpovídá upevňovacím prvkům. Pokud je boční rovina vyrobena ze dřeva, upevnění se provádí pomocí šroubů;
  3. V poslední fázi jsou díly na určitém místě fixovány, po kterém je na nich zavěšena správně připravená baterie.. Obvykle pro jedno zařízení je třeba nainstalovat 2-3 háčky nebo konzoly.

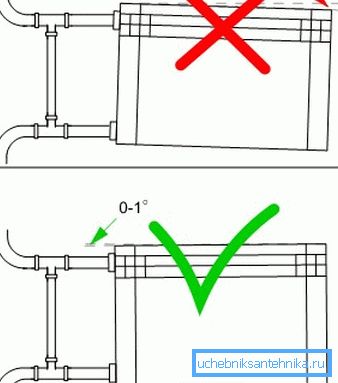

Správné a nesprávné umístění chladiče.

Pozor! Po instalaci upevňovacích prvků se testuje jejich spolehlivost. Držitelé by se neměli pohybovat ve vztahu k vodorovnému a svislému, ani se neohýbat za působení vynaložených úsilí.

Proces připojení

Vazba topných zařízení může být skutečně provedena s použitím prvků z různých materiálů, ale polypropylen se v poslední době stal více populární. Níže je proto považována za optiku s potrubí z této vysokomolekulární sloučeniny.

Po instalaci uzavíracího a regulačního ventilu je instalována speciální spojka, která je nutná pro spojování s polypropylenovými výrobky. Trubky jsou k němu připojeny spájkováním.

Při provádění tepelného dokování byste měli dodržovat určitý čas zahřívání. Měla by kolísat během 5-20 sekund. Přehřátí součástí může způsobit poškození.

Švy se zachycují během 3 minut, proto je třeba věnovat pozornost během této doby, jinak by se prvky mohly úplně otáčet nebo spadnout.

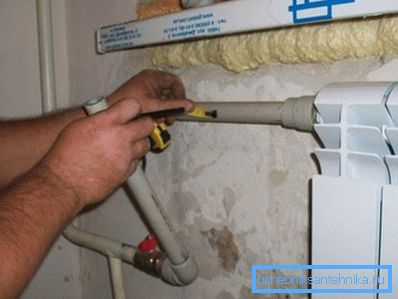

Přibližně se provádí páskování baterií.

Užitečná doporučení

  • Navzdory jednoduchosti komunikační sítě tohoto typu je nutné před provedením hlavních prací provést podrobný projekt s předběžnými výpočty;
  • Pro zajištění vodivých prvků v libovolných místech je nutné instalovat oběhové čerpadlo, které přiměje chladicí kapalinu k pohybu v uzavřené smyčce;
  • Potrubí vyrobené z polypropylenu je třeba upevnit na boční plochu pomocí vyrovnávacích podpěr. Umožňují fixaci produktů v jedné poloze, ale zároveň je možné i lineární pohyb;
  • Pokud se namísto polypropylenových prvků používají kovové analogy, pak se dokování provádí pomocí speciálního kování nebo svařování;
  • Pokud je to žádoucí, mohou být ve stěně položeny potrubí, což pozitivně ovlivní estetické vnímání místnosti. Můžete také vytvořit dekorativní krabici, která skryje vodivé výrobky;
  • Pro snížení tepelných ztrát se nedoporučuje umístit radiátory topného systému do výklenku nebo otvorů, zvláště pokud není účinnost celé sítě příliš vysoká;
  • V přítomnosti cirkulačního zařízení je žádoucí získat záložní napájecí zdroj, protože vytápění nebude fungovat, když je elektřina vypnutá;
  • Upevnění baterií s podlahovým držákem se doporučuje, pokud jsou stěny z lehkých materiálů. V ostatních případech by měly být namontovány speciální háčky.

Závěrečná část

Výše uvedené informace poskytnou začátečníkům možnost správného připojení radiátorů s jedním potrubním systémem v soukromém domě nebo apartmánu.

Během instalace můžete použít libovolný z navržených schémat pro připojení vodivých prvků. Pokud jde o speciální video v tomto článku, umožní vám to vizuálně seznámit s tímto tématem.
