Připojení hliníkových topných těles: projekt, přípravné

28-03-2018
Vytápění

V poslední době se hliníkové radiátory rozšířily mezi majitele domů. Jejich instalace je jednodušší než instalace litinových radiátorů, ale má také určité nuance. Proto níže uvádíme podrobně, jak správně připojit hliníkový radiátor v soukromém domě.

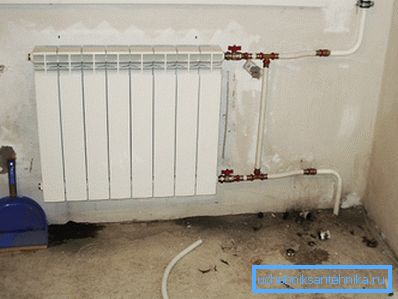

Hliníkový chladič

Obecné informace

Především je třeba říci, že hliníkové baterie mají mnoho výhod oproti litině:

  • Přenos tepla je mnohem více.
  • Mějte méně váhy.
  • Mají atraktivnější vzhled.

Je však třeba poznamenat, že tato zařízení nejsou určena pro vysoký tlak, který je k dispozici v centralizovaných vytápěcích systémech. Rozsah jejich použití je proto omezen na autonomní systémy.

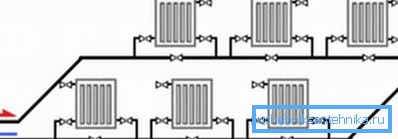

Jednoduché připojení potrubí

Připojení

Projekt

Pokud je uspořádání topného systému prováděno od začátku, pak se proces připojení baterií začíná provedením schématu zapojení.

V této fázi je třeba rozhodnout o následujících bodech:

  • Počet použitých radiátorů;
  • Umístění topných zařízení;
  • Typ schématu připojení.

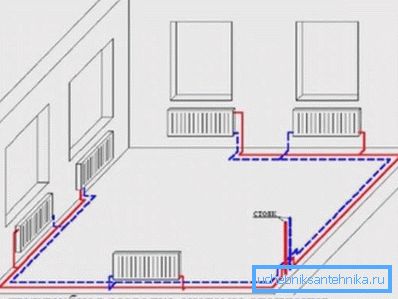

Dvojitá trubka

Je třeba poznamenat, že schéma zapojení hliníkových radiátorů, stejně jako jakékoliv jiné baterie, má tři typy:

Typ obvodu Zvláštní funkce
Jednoduchá trubka Všechna topná zařízení jsou zapojena do série, což vede k tomu, že chladicí kapalina ohřívá všechna předchozí, než dosáhne posledního chladiče v okruhu. Proto je topení nerovnoměrné.

Tato schéma je vhodná pro malé domy, kde se v systému používá malý počet radiátorů. V takovém případě je snadnější jej instalovat sami a také šetří peníze na materiálech.

Dvojitá trubice V tomto případě jsou baterie také zapojeny do série, ovšem horké chladicí médium a tok "zpětného toku" prochází různými trubkami. Díky tomu jsou topná zařízení vytápěna rovnoměrněji, což umožňuje použití pro středně velké domy.
Sběratel Tato schéma je nejúčinnější, jelikož všechny baterie jsou paralelně připojeny přes kolektor. Náklady v tomto případě se však značně zvyšují, protože je nutné zakoupit alespoň dva sběratele, stejně jako výrazně větší počet trubek, jejichž cena je obvykle poměrně vysoká.

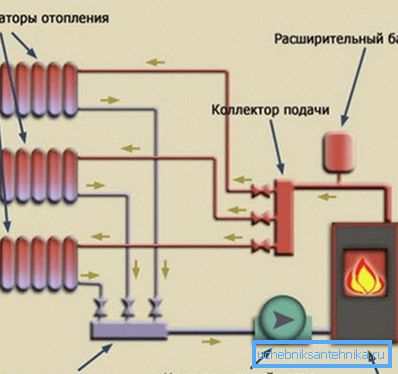

Sběrač obvodu

Při rozhodování o připojení hliníkového chladiče byste měli zvážit velikost skříně, počet místností, jejich prostor apod. Po rozhodování o typu schématu je nutné zobrazit všechny prvky topného systému na papíře. Pro tento účel je vhodné použít plán domu.

Po sestavení takového projektu můžete počítat počet potřebných materiálů, mezi které patří potrubí, armatury a ventily. V této fázi můžete vypočítat všechny náklady spojené s uspořádáním topení.

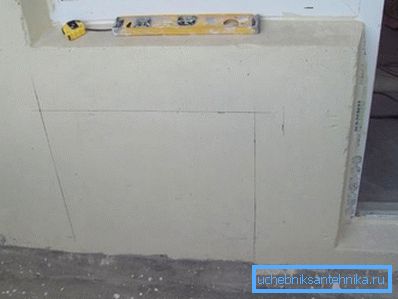

Příklad označení stěny pod baterií

Přípravné práce

Před připojením hliníkových radiátorů je třeba provést některé přípravné práce:

  • Za prvé označte stěny v místech, kde budou baterie namontovány.
  • Dále je instalace tepelné trubky. Je třeba poznamenat, že je žádoucí určit jeho polohu ještě před zakoupením baterií.
  • Například, pokud máte v úmyslu skrýt potrubí v podlaze, pak v tomto případě by nejlepším řešením byl hliníkový chladič se spodním připojením. Pokud potrubí projde stěnou, pak si můžete zakoupit zařízení s bočním připojením. Potrubí je dodáváno do umístění radiátorů podle schématu. Proces instalace závisí na druhu potrubí. Mohou být připojeny pomocí kompresních armatur, závitových spojů nebo svařování.
  • Poté je třeba, abyste z obalu uvolnili samotné přístroje, nainstalovali jeřáby Mayevsky a další prvky. Podrobné informace o jejich přípravě obsahují schéma, které je k dispozici v soupravě.

Dávejte pozor! Ochranný polyethylenový film by měl být odstraněn pouze po instalaci zařízení a jejich připojení k tepelnému vodiči.

Poté můžete pokračovat přímo k instalaci a připojení radiátorů.

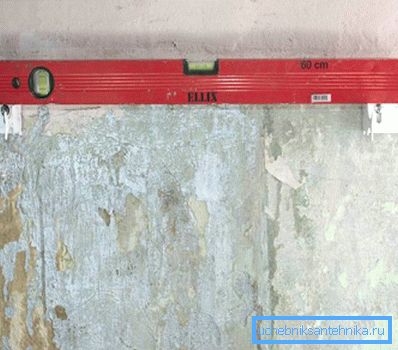

Kontrola polohy konzoly

Instalace a připojení

Při instalaci radiátorů je důležité, aby byly správně umístěny.

Podle SNiP musí být splněny následující požadavky:

  • Vzdálenost od podlahy přístroje by měla být 10-15 cm.
  • Vzdálenost od stěny není menší než 2 cm a ne větší než 5 cm.
  • Vzdálenost k okennímu parapetu je minimálně 10 cm.

Návod k instalaci hliníkových radiátorů je následující:

  • Nejprve je třeba vyznačit na stěně umístění montážních otvorů konzol. Jejich umístění je nezbytné pro kontrolu úrovně budovy.
  • Dále na určených místech je třeba vrtat vrty vrtákem nebo děrováním.
  • Poté je nutno do otvorů zatlouknout hmoždinky, instalovat konzoly a upevnit je pomocí hřebíků.
  • Pozice konzol musí být znovu zkontrolována konstrukční úrovní a teprve poté může být na nich zavěšen samotný chladič.

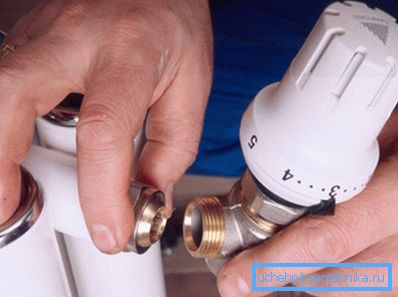

Na fotografii - instalace termostatu
  • Dále jsou na vstupu a výstupu baterie instalovány adaptéry, do kterých jsou přiváděny trubky. V některých případech je do vstupního otvoru přišroubován řídicí ventil. Všechny závitové spoje musí být vzduchotěsné, proto je třeba je utěsnit spirálovou páskou nebo lněným vláknem a tepelně odolným těsněním. Spravidla jsou před a po výstupu instalovány kulové kohouty, stejně jako obtok. Tato metoda vázání umožňuje zablokovat proud chladicí kapaliny do akumulátoru bez odpojení topného systému, což může být zapotřebí z různých důvodů.
  • Po dokončení všech připojení musí být systém naplněn chladicí kapalinou. Navíc jeřáby musí být otevřeny hladce, takže v zařízení nejsou žádné vodní kladivo.
  • Poté musíte zapnout topení a ujistit se, že na místech závitových přípojek není žádné úniku.

Tip! Chcete-li zvýšit účinnost radiátorů, před instalací na stěnu je třeba fixovat penofol, který odráží teplo do místnosti.

Zde jsou možná všechny základní informace o připojení hliníkových radiátorů v soukromém domě. Jediné, co je třeba poznamenat, je, že není vždy možné upevnit spotřebiče na stěny, například pokud jsou zhotoveny z pěnobetonu nebo dokonce ze sádrokartonu. V tomto případě jsou baterie instalovány na podlaze pomocí speciálních stojanů.

Závěr

Připojení hliníkových radiátorů se nijak neliší od instalace jiného typu baterie. Nejdůležitější věcí v této operaci je správné zapojení schématu zapojení a zajištění těsnosti všech spojů. To, aby se s tímto úkolem vyrovnal, je v rukou každého domácího řemeslníka, který se potýkal s opravou topných systémů nebo instalací.

Další informace o tématu z tohoto videa naleznete v tomto článku.
