Schéma zapojení bimetalických radiátorů topení nemá významné rozdíly od ostatních typů ohřívačů, proto budeme diskutovat o obecných pravidlech pro instalaci baterií. V tomto případě zaznamenáváme některé odstíny a rysy a povíme vám, jak připojit bimetalový ohřívač vytápění.

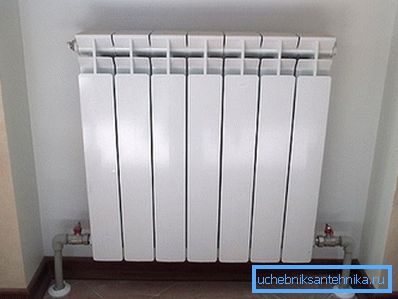

Bimetalický radiátor se spodním připojením ve vnitřku místnosti.

Bimetalické topné radiátory

Srovnávací charakteristiky s jinými typy baterií

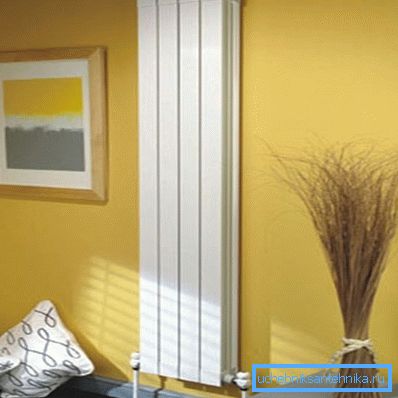

Na fotografii - vysoký úzký přístroj.

Nejprve musíte pochopit, jaké jsou topné radiátory a jak se navzájem liší.

Uvádíme hlavní typy:

  • Litinové baterie - Jeden z nejběžnějších typů, který se nachází ve většině bytů sovětské stavby. Jedná se o systém spojených litinových profilů s poměrně silnými stěnami a velkou hmotností. Vyznačuje se vysokou pevností a trvanlivostí, má však nízkou účinnost a přenos tepla a je také možné zaznamenat vysokou tepelnou setrvačnost;
  • Ocelové trubkové registry - jedná se o systém trubek o dostatečně velkém průměru nebo o jednu trubku ve tvaru ohybu ve tvaru písmene S (například ohřátý nosič na ručníky). Tento typ zařízení je obvykle instalován ve velkých prostorách - koncertní síně, kina, sportovní komplexy, supermarkety. Odlišuje se při vysokém výkonu a velkém objemu chladicí kapaliny;
  • Ocelové topné panely. Jsou to svařované profily z oceli, uvnitř kterých jsou kanály pro cirkulaci chladicí kapaliny. Mají poměrně nízkou odolnost proti hydraulickým rázům a nízkou pevnost, jsou náchylné k korozi a nejsou příliš spolehlivé;
  • Hliníkové radiátory - Modernější typ baterie, který se vyznačuje zvýšeným přenosem tepla a účinností, nízkým objemem nosiče tepla a nízkou hmotností zařízení. Vzhledem k nízké tepelné setrvačnosti je samozřejmostí automatické a ruční ovládání teploty. Požadavky na kvalitu chladicí kapaliny a její kyselost mají průměrnou pevnost a životnost;
  • Měděné baterie - jsou soustavou trubek s plovoucími žebry. Vyznačují se nejvyššími emisemi a účinností tepla, vysokou pevností a odolností proti hydraulickým nárazům, bez korozi a dlouhé životnosti. Jedinou nevýhodou měděných jednotek je vysoká cena;
  • Bimetalové radiátory externě a v designu se podobají hliníkovým zařízením s tím rozdílem, že vnitřní stěny kanálů jsou vyrobeny z oceli nebo mědi. Proto je možné zvýšit účinnost a přenos tepla baterie, ale zachovat její pevnost a trvanlivost.

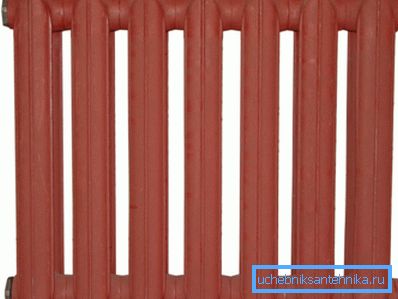

Znáte mnoho litinové baterie.

Abychom pochopili hlavní charakteristiku bimetalického zařízení, je třeba lépe pochopit jeho design. Hlavním úkolem libovolné kapalinou chlazené baterie je zajištění maximálního přenosu tepla z chladicí kapaliny do prostředí, přičemž je zajištěna dostatečná mechanická a korozní pevnost pro dlouhodobě efektivní provoz.

Stupeň přenosu tepla je přímo závislý na tepelné vodivosti kovu a tloušťce stěny. Nejvíce tepelně vodivé materiály jsou hliník a měď, proto nejúčinnější zařízení jsou vyrobena z neželezných kovů.

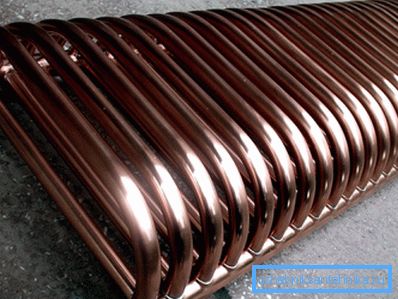

Nejúčinnější radiátory jsou vyrobeny z mědi.

Na druhé straně oceli a železné kovy vykazují nejvyšší pevnost. Ale jsou náchylné k korozi a mají nízkou tepelnou vodivost. Ve stejné době je ocel mnohem levnější než měď a hliník, což je také výhoda.

Konstrukce bimetalového radiátoru se vyznačuje tím, že vnitřní stěny kanálu jsou vyrobeny z odolné korozivzdorné oceli nebo čisté mědi a vnější stěny a žebra jsou vyrobeny z lehkého a tepelně vodivého hliníku. Toto rozhodnutí umožnilo spojit výhody oceli a neželezných kovů v jednom zařízení.

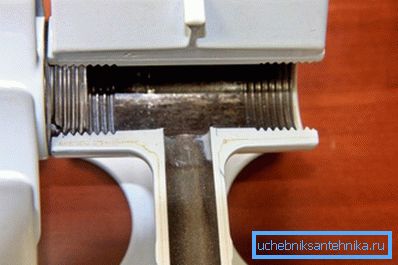

Vnitřní povrch kanálů a kolektor je vyroben z oceli.

Dávejte pozor! Bimetalické radiátory kombinovaly výhody výrobků z železných a neželezných kovů, čímž se stávají nejprogresivnějšími a nejmodernějšími typy topných zařízení.

Výhody a nevýhody

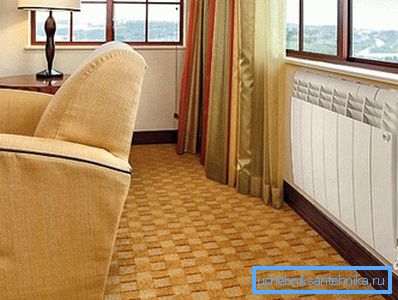

Konvektor dokonale zapadá do moderního interiéru.

Zvažte pozitivní a negativní aspekty použití agregátů s kombinovanými kovy v kompozici. Začneme s výhodami:

Výhoda Popis
Vysoká mechanická pevnost Jádro zařízení je vyrobeno z vysoce odolné antikorozní oceli, která je schopna odolat pracovnímu tlaku do 40 atm., Významné vodní kladivo a vnější mechanické efekty.
Trvanlivost Životnost tohoto typu baterie je od 20 do 50 let. Toho je dosaženo vysokou kvalitou výroby a použitím nejvhodnějších materiálů.
Vysoká emise tepla Tepelná vodivost hliníku je čtyřnásobkem tepelné vodivosti oceli a měď je dvakrát vodivější než hliník. Tepelný výkon jedné bimetalové sekce je 150 - 180 W, což je výrazně vyšší než výkon jednotlivých modelů.
Nedostatek elektrochemických procesů Vzhledem k tomu, že vnitřní plochy kanálů jsou vyrobeny z oceli, jako trubky, systém nevytváří galvanické procesy a elektrochemickou korozi.
Dobré nastavení Jednotky jsou charakterizovány velmi malou kapacitou chladicí kapaliny, která v kombinaci s dobrou tepelnou vodivostí materiálů umožňuje účinnou regulaci teploty pomocí termostatických ventilů.
Krásný design Odlitost hliníku umožňuje vytvářet jakoukoliv formu krytu a moderní typy barev a povlaků činí vzhled baterií obzvláště atraktivní.

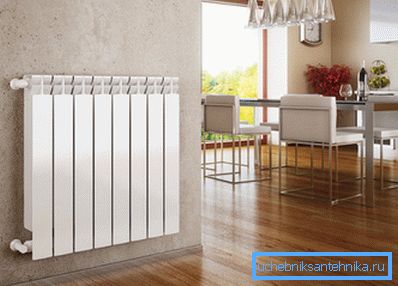

Atraktivní vzhled - charakteristický rys produktu.

Nevýhody modelu zahrnují jeho vysoké náklady a požadavky na kvalitu výroby a montáže. Je nutno kombinovat materiály s přísným výkonem technologie, jinak zařízení nebude fungovat dlouho a nebude splňovat uvedené kritéria.

Dávejte pozor! Bimetalový konvektor lze přičíst nejúspěšnějším a progresivnějším typům ohřívačů.

Schéma zapojení radiátorů

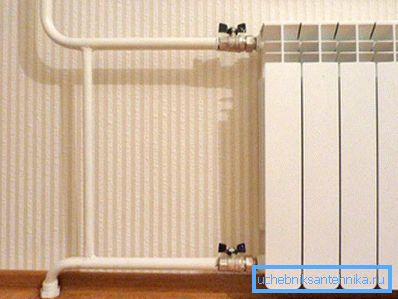

Příklad bočního připojení.

Připojení bimetalových radiátorů se provádí podle stejných pravidel jako u jiných typů baterií.

Zvažte standardní režimy páskování:

  1. Diagonální připojení. Přívodní potrubí vstupuje do horního otvoru a zpětné potrubí vychází z dolního otvoru na druhé straně. Je považován za nejefektivnější způsob, jak zajistit úplné vytápění a maximální přenos tepla;
  2. Boční připojení. Přívodní potrubí vstupuje do horního otvoru a zpětné potrubí vychází ze spodní strany na stejné straně. Při počtu sekcí do 12 není prakticky žádný rozdíl od diagonálního typu, ale s nárůstem tohoto počtu je výrazně nižší;
  3. Nejlepší připojení. Napájení vstupuje do horního otvoru na jedné straně, zpětný tok proudí z horního otvoru na zadní straně. Dostatečně efektivní způsob;
  4. Spodní připojení. Vstup a výstup chladicí kapaliny skrz spodní otvory na obou stranách. Ohřev je méně jednotný a méně účinný;
  5. Připojte se k jednomu bodu. Do zařízení vstoupí pouze jedna trubka. Metoda je nejméně účinná a používá se zřídka.

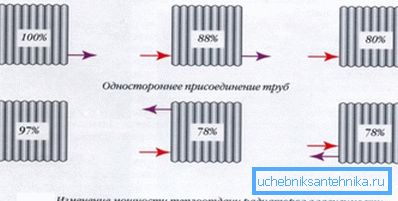

Vliv způsobu připojení k síle.

Mělo by se také pamatovat na to, že existují jednorázové a dvoutrubkové topné systémy. Ačkoli, pokud jde o páskový radiátor - to není tak důležité. Většina domácích elektroinstalací je jednočinné.

Dávejte pozor! V monotrubních systémech pro normální nastavení a údržbu zařízení by měly být připojeny přes obtok.

Instalace chladiče

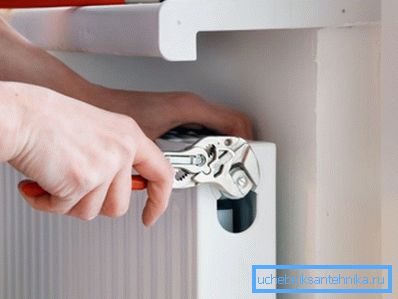

Bimetalické topné radiátory se spodním připojením jsou instalovány v podzemních nebo palubních potrubích.

Pro ty, kteří se rozhodli nainstalovat radiátor s vlastními rukama, jsme připravili instrukci.

Uvažujeme jednorázový systém s bočním připojením:

  1. Podle schématu výrobce namontujeme montážní konzoly;

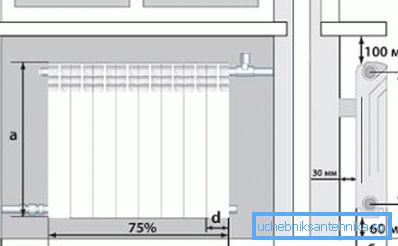

Zvolíme polohu konvektoru podle schématu.
  1. Provádíme montáž baterií vytápění. Uzavřete Mayevský ventil do horního otvoru a zátku do spodní části. V dalších dvou sešroubujeme stopky uzavíracích a nastavovacích jeřábů, nastavování - zhora;

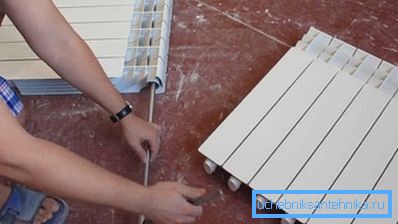

Před instalací sestavujeme výrobek.
  1. Nabíjeme a fixujeme baterii na zeď;

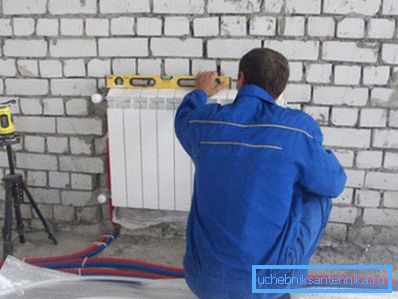

Nezapomeňte řídit úroveň procesu.
  1. Nasaďte termostatický ventil do přívodního potrubí a připojte ho ke stopce instalované v otvoru pro akumulátor;

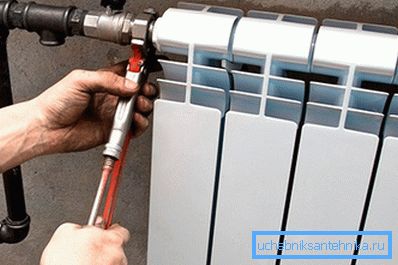

Připojte přívodní potrubí.
  1. Ve zpětném potrubí je instalován uzavírací kulový kohout, který se připojuje k stopce instalované v dolním otvoru;

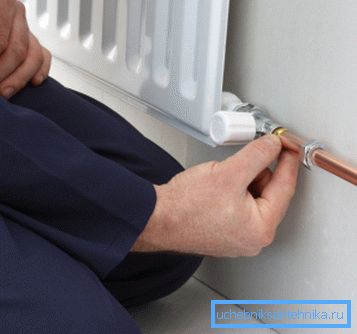

Připojte zpětné potrubí.
  1. Napájecí a vratné potrubí jsou připojeny pomocí bypassu, na kterém je instalován také regulační ventil.

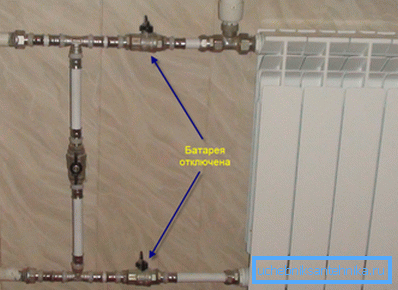

Jeřáby umožňují vypnout zařízení k opravě nebo výměně.

Dávejte pozor! Používejte pouze vysoce kvalitní spojky a adaptéry, dobré uzavírací a regulační ventily. Normální kování je vyrobeno z vodovodu.

Závěr

Bimetalický topný radiátor je skvělá volba pro vytápění moderního bytu nebo venkovského domu. Zařízení jsou charakterizována vysokým výkonem a video v tomto článku pomůže porozumět pravidlům jejich instalace.
