Přenos tepla z radiátorů a jejich dalších parametrů

20-01-2018
Vytápění

Jaké parametry by při koupi topné baterie měly věnovat pozornost? Obecně, co jsou to? Který je lepší - tradiční výrobky z litiny, lehký hliník nebo silná ocel? Jak snížit nebo zvýšit přenos tepla topných zařízení? Pokusíme se odpovědět na tyto otázky.

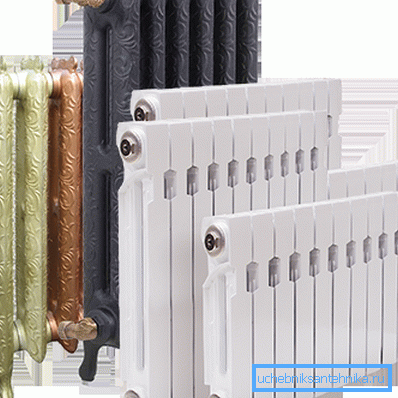

Naším úkolem je pochopit rozdíl mezi různými topnými bateriemi.

Takové různé topné systémy

Drahý čtenář, měli bychom okamžitě diskutovat o jednom velmi důležitém bodě. Špatný chladič může být nazýván pouze jedním, který neodpovídá charakteristikám deklarovaným výrobcem. Ale takové parametry jako materiál, tepelná kapacita, rozměry a pevnost v tahu by měly být vyhodnoceny negativně nebo pozitivně - pouze za určitých podmínek.

Pokusme se vysvětlit příklady.

  • Pro autonomní systém pracující z kotle na tuhá paliva je důležitý vnitřní objem úseku a jeho tepelná kapacita. Čím více těchto parametrů, tím lépe: znamenají, že mezi roztržením v domě nebude chladno. Z tohoto důvodu popularita litinových baterií mezi majiteli soukromých domů v nezapálených obcích.

Mimochodem: namísto masivních baterií lze tepelný akumulátor připojený k okruhu použít k úspoře tepla - velkou tepelně izolovanou nádrž s vodou.

  • Hliník je vhodný pro autonomní systémy s plynovými, naftovými a elektrickými kotly pro vytápění. Malý vnitřní objem, skromná cena za sekci a velká plocha opracování bude velmi užitečná. Ale vysoká pevnost a schopnost přenášet významné teploty na materiál se nezdá být dobrá: typické parametry autonomního topného okruhu jsou 70 / 50С s tlakem 1,5 - 2 atmosfér.

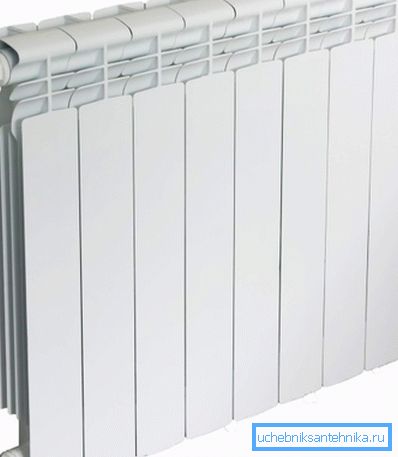

Hliník Nami Classic.
  • Rozsah ocelových registrů - místnosti spojené s ústředním vytápěním, v nichž je věnována značná pozornost návrhu. Ocel má nejvyšší odolnost proti hydraulickému tlaku a je schopna odolat silnému teplu, ale nemůže se chlubit dobrým přenosem tepla na jednotku vnitřního objemu.
  • Konečně bimetalové výrobky kombinují pevnost ocelových jader s vysokou tepelnou vodivostí hliníkové skříně, což jim umožňuje vybavit pokročilými žebry. Jsou vynikající volbou pro systémy ústředního vytápění, kde je potřeba tepla dostatečně vysoká.

Klíčové parametry

Takže, jaké možnosti bych se měl podívat při nákupu?

  1. Na hmotnost části a její vnitřní objem. Jsou přímo spojeny s tepelnou kapacitou.
  2. Provozní teplota určuje schopnost akumulátoru přehřát v systému DH.

Je třeba si ujasnit, že teplota chladiva je obecně omezena na 95 ° C. Ovšem za určitých okolností (například při ovládání sestavy výtahu s odstraněnou tryskou a odsávaním) může být 120 a 130 stupňů.

  1. Vysoký pracovní tlak znamená, že vodní kladivo s rychlým plněním okruhu nepoškodí část a nevytahuje kolík nebo zástrčku.

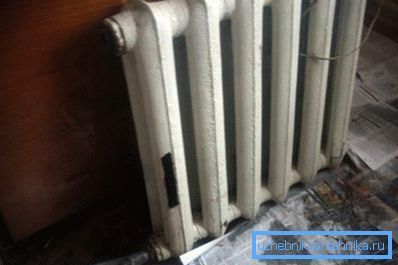

Důsledky vodního kladívka.
  1. Vysoká ztráta tepla topného tělesa z hlediska úseku s vyhovujícími dalšími parametry bude určitou výhodou. Je zřejmé, že nekonečné řady sekcí pravděpodobně nepotěší majiteli jejich vzhled.
  2. Vzdálenost od středu umožňuje zvýšit známou část přenosu tepla, obětovat kompaktnost nebo naopak umístit kompaktní baterii pod vysoko panoramatické okno.
  3. Konečně, mírné náklady budou také určitým plusem.

Výzkumné vzorky

Seznamte se s několika výrobky různých typů prezentovaných na moderním ruském trhu.

MS-140M-500

Parametr Význam
Materiál Litina
Hlasitost sekce 1,45 litru
Hmotnost sekce 6,7 kg
Provozní teplota 130С
Pracovní tlak 9 kgf / cm2
Středová vzdálenost přes bradavky 500 mm
Část přenosu tepla 160 wattů
Maloobchodní hodnota 480 rublů / sekce

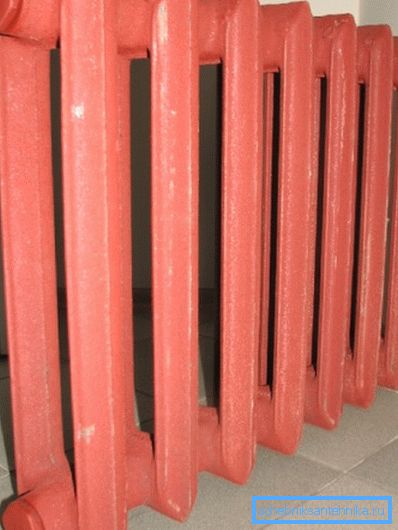

Hrady bez věku - litina MS-140.

Nuance: výrobci uvádějí teplosměnnou část při teplotě 70 ° C (teplota delta mezi chladivem a místností). Skutečná hodnota tohoto parametru většinu topné sezóny je výrazně nižší.

Warmica Lux 70/500

Parametr Význam
Materiál Hliník
Hlasitost sekce 0,35 litru
Hmotnost sekce 1,05 kg
Provozní teplota 130С
Pracovní tlak 16 kgf / cm2
Středová vzdálenost přes bradavky 500 mm
Část přenosu tepla 185 wattů
Maloobchodní hodnota 295 rublů / sekce

Harmony A40 1-500 KZTO

Pod tímto jménem je skrytý trubicový svařovaný registr ruské výroby.

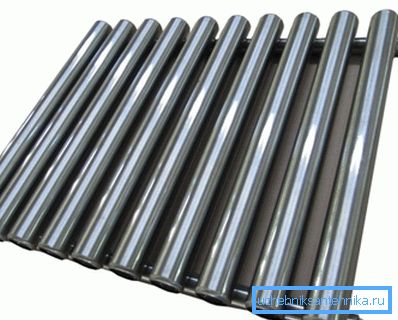

Jednoduchý registr A40.
Parametr Význam
Materiál Ocel
Hlasitost sekce 0,63 litru
Hmotnost sekce 1,1 kg
Provozní teplota 130С
Pracovní tlak 15 kgf / cm2
Středová vzdálenost přes bradavky 500 mm
Část přenosu tepla 56 wattů
Maloobchodní hodnota 590 rublů / sekce

Poznámka: pro tento úsek přijmeme jedno registrační potrubí. Je zřejmé, že celý svařovaný výrobek nerozumí.

Reefar Monolith

Další neoddělitelný výrobek od tuzemského výrobce je bimetalové vytápěcí zařízení společnosti Rifar.

Parametr Význam
Materiál Ocel, hliník
Hlasitost sekce 0,21 litru
Hmotnost sekce 2,0 kg
Provozní teplota 135С
Pracovní tlak 100 kgf / cm2 (hydraulické zkoušky se provádějí při tlaku 150 atmosfér)
Středová vzdálenost přes bradavky 500 mm
Část přenosu tepla 196 wattů
Maloobchodní hodnota 812 rublů / sekce

Upozornění: při instalaci bimetalových radiátorů s vlastními rukama se důrazně doporučuje používat pouze ocelové trubky. Jaký je důvod pro výuku - je snadné pochopit: kombinovat v obecném obvodu nejsilnější bimetalové topné zařízení a plastové potrubí, které se rozbije už při 10 atmosférách, je iracionální.

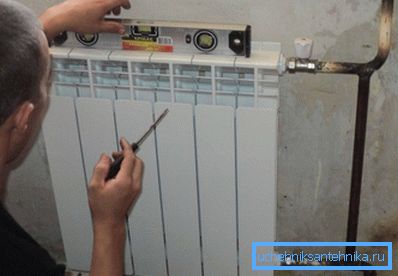

Pro systémy ústředního vytápění je lepší používat ocelové trubky.

Úprava

Co dělat, když je dům příliš horký nebo naopak příliš chladný?

Omezení chladiče

Radiátor, který vydává příliš mnoho tepla, je dodáván s tlumivkou - regulátorem kapacity vložky.

Jako vždy existuje řada jemných odstínů.

  • Škrticí klapka je nastavena s minimální změnou polohy s dlouhými (nejméně půlhodinovou) pauzou pro stabilizaci teploty.
  • Namísto tlumivky se často používá termostatická hlava. Je dobré, že je schopen automaticky nastavit svou kapacitu v závislosti na stupni vytápění vzduchu v místnosti.

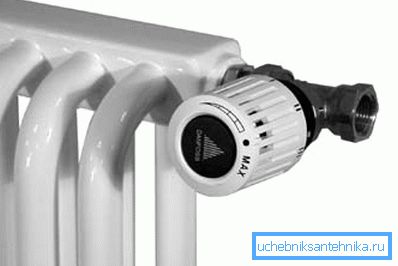

Trubkový ocelový radiátor s tepelnou hlavou.
  • Pouze ohřívač, který je vybaven propojkou mezi přípojkami, může být ohříván v systému ústředního vytápění. V opačném případě ventily regulují propustnost celého stoupacího potrubí s odpovídajícími důsledky pro vaše vztahy s vašimi sousedy.

Nastavení výškového uzlu

V soukromém domě poháněném topným tělesem hraje roli křižovatky s dálnicí běžná výtahová jednotka - stejně jako v bytovém domě, ale s menším průměrem uzavíracích ventilů.

Úpravu lze provést dvěma způsoby.

  1. Zvyšte a snižte průměr trysky - standardní metodu nastavení parametrů topného systému. Poznámka: jeho rozměry by měly být v souladu s organizací, která vám prodává teplo.

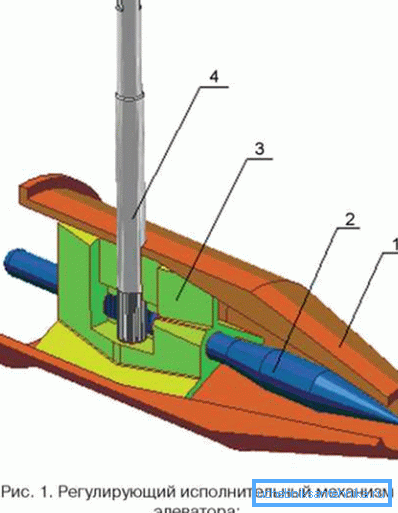

Alternativou je použití nastavitelného výtahu.
  1. Kromě toho může být množství zbývajícího tepla v domě sníženo snížením rozdílu ve výtahu. Za tímto účelem vstupní potrubí uzavírá přívodní ventil s plynulým řízením tlaku zpětného potrubí tlakoměrem. Zmenšený rozdíl by neměl být větší než 2 metry (0,2 kgf / cm2) najednou.

Zvýšený tepelný výkon chladiče

Co dělat, když je doma zima? Nejzřejmějším řešením je zvětšit délku chladiče a instalovat další koncové části. Přenos tepla bude růst, ale ne zcela lineárně: extrémní části jsou vždy výrazně chladnější než linka.

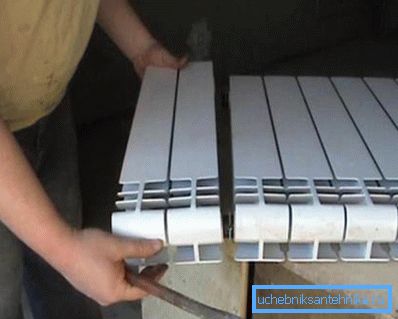

Na fotografii - připojit další části k radiátoru.

Instalace na propojku před ventilovým chladičem, když je zavřená, přesměruje chladicí kapalinu z něj na sekci, což mírně zvyšuje tok tepla z ohřívače.

Poznámka: baterie musí mít vždy ventily otevřené buď na vložce nebo na propojce. Po uzavření všech ventilů se opět automaticky zbavíte na setkání s velmi nespokojenými sousedy.

Pokud je začátek chladiče výrazně odlišný od teploty od koncových částí - možná to potřebuje mytí. Za tímto účelem je v létě s vypouštěním topení instalován konvenční kulový ventil do spodní rolety; zahradní hadice slouží k vypouštění vody do kanalizace.

Nakonec, pro rovnoměrnější ohřev sekcí, je lepší zvolit ne jednostranné, ale dvousměrné spodní připojení ohřívače. Navíc se bude vždy ohřívat po celé délce - tok vody skrze spodní kolektor nedovolí, aby se táhlo. Umývání může být zapomenuto po celá desetiletí.

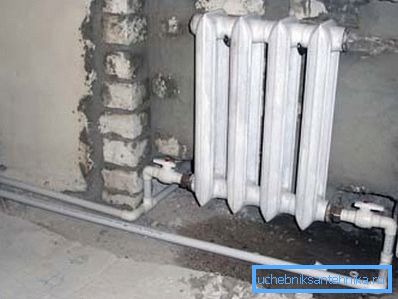

Baterie se spodním dvousměrným připojením není třeba umývat.

Závěr

Upřímně doufáme, že naše rady a doporučení pomohou čtenáři při výběru a nastavení vytápěcí techniky pro svůj domov.

Jako vždy naleznete další informace v přiloženém videu. Úspěchy!
