Pracovní tlak v topném systému: studujeme práci autonomních

Jaký je pracovní tlak v topném systému bytového domu, který je považován za normu? Jaká by mohla být její maximální hodnota? Jaké parametry lze nastavit pro autonomní systém? Tento článek se týká tlaku a jeho vlivu na provoz topných systémů.

Jak jsou věci uspořádány

Než zjistíte, jaký tlak v topném systému je považován za pravidelný, seznamte se s návrhem těchto systémů.

Autonomní systémy

Tato kategorie zahrnuje obvody s přirozenou cirkulací (gravitační) a tepelná čerpadla vybavená oběhovými čerpadly.

V prvním případě je chladicí kapalina poháněna změnou hustoty během ohřevu: teplá hmota se přemísťuje z kotle do horní části okruhu chladnějšími a při průchodu radiátory jim dodává nadměrné teplo. Hlava vytvořená expanzí je extrémně malá a obvykle se měří v desetinách metru; proto oběh nemá vysokou rychlost.

Ve druhém případě chladicí kapalina způsobuje pohyb čerpadla nízkého výkonu. Vytváří tlak od jednoho do šesti až osmi metrů, což dramaticky zrychluje pohyb vody nebo směsi voda-glykol v okruhu.

Odkaz: měřidlo tlaku odpovídá tlaku 0,1 kgf / cm2 (1/10 atmosféry).

Autonomní vytápěcí systémy jsou dále rozděleny: mohou být otevřené a uzavřené.

• Otevřený okruh komunikuje s atmosférickým vzduchem přes otevřenou expanzní nádobu.. Proto tlak vody ve vytápěcím systému odpovídá výšce vodního sloupce nad měřícím bodem. Pokud je hladina vody v expanzní nádrži 3 metry nad úrovní plnění, tlak v náplni bude 0,3 atmosfér.

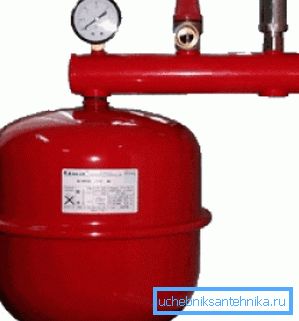

• Uzavřený okruh s atmosférou není hlášen, což vyvolává řadu problémů s kompenzací při roztažení chladiva během ohřevu. Pro jejich řešení je použita expanzní nádrž membránového typu - nádrž, zčásti jejíž objem je obsazen vzduchem odděleným od vody elastickou pryžovou membránou. Kromě toho je systém vybaven pojistným ventilem: resetuje přebytečnou chladicí kapalinu, když je nádrž plná.

U uzavřeného topného systému existují dva parametry související s tlakem.

1. Dobíjecí tlak na topení expanzní nádoby. Při pokojové teplotě, vodě nebo nemrznoucím prostředku se nastavuje jako hydrostatický tlak v okruhu.

Poznámka: hydrostatický tlak v topném systému soukromého domu opět odpovídá výšce vodního sloupce a je rovný 10% jeho výšky v metrech.

1. Reléový tlak pojistného ventilu. Obvykle se nastavuje na 2,5 kgf / cm2.

Současný statický tlak v topném systému během jeho provozu je určen jak množstvím vody v ní, tak její teplotou. Při zahřátí začíná měřidlo z pochopitelných důvodů vykazovat velké hodnoty.

CO

Jak funguje systém ústředního vytápění?

Ohřev vytápění nebo kotlová voda vstupuje do domu prostřednictvím topné linky. Na opačném závitu se vrátí a vydává teplo. Voda v okruhu je poháněna diferenčním tlakem mezi závity.

Teplota vody v přívodním potrubí závisí na aktuální ulici a je s ní spojena, tzv. Teplotní rozvrh. Zde je příklad takového rozvrhu.

Teplota vratného potrubí je také přísně regulována a maximální průtok musí být rovný +70 ° C. Nízká teplota vratné vody znamená, že dům nedostává dostatek tepla; nadhodnocena - tato energie nese nadbytečné výdaje.

Jak je však snadné vidět, teplotní rozdíl mezi průtokem a zpětným průtokem je příliš velký pro normální provoz vytápění. V tomto režimu budou radiátory na napájecích věžích přehřáté a na zadní straně budou stěží vytápěny byty.

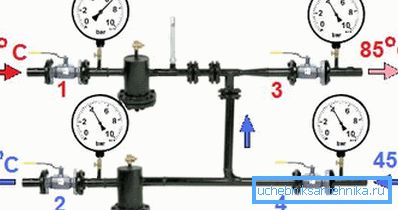

Problém je vyřešen původní konstrukcí tzv. Výtahu nebo tepelné jednotky. Jeho hlavní jednotka, výtah, je odpaliště s tryskou vloženou do ní. Vyšší tlak a teplejší přívodní voda protéká tryskou a čerpá část chladnější vody z vratného potrubí přes sání do opakovaného cirkulačního cyklu.

Díky této jemnosti v okruhu se otáčí velkým množstvím vody s stabilnější teplotou. Uveďte jeden teplotní graf pro stejný rozsah teplot v ulici, ale pro směs, která proudí přímo do baterií.

Kromě vytápění poskytuje jednotka výtahu dům horkou vodu.

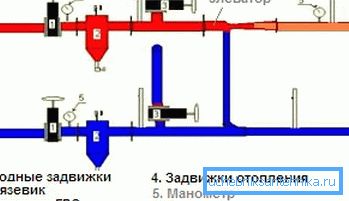

Ve starých domech existovaly pouze dva přípojky vody:

1. Na průtoku (mezi přívodním ventilem a výtahem).
2. Na vratném potrubí (mezi přívodním ventilem a odsáváním).

Pokud je příprava TUV závislá na aktuální teplotě přívodu. Při 90 ° C a níže dochází k odčerpání horké vody z přívodního potrubí při vyšších teplotách - od vratné vody.

Hlavní nevýhodou takového schématu je to, že v případě, že nedochází k extrakci vody, voda necykluje a před tím, než se zahřeje, je nutné přes mixér vypustit několik desítek litrů.

Kromě toho: ohřívače na ručníky ve starých domech mohou být ohřívány pouze v případě, že je v bytě voda oddělena. Otevírají oční linky.

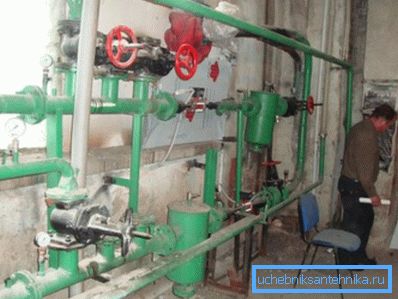

Od sedmdesátých a osmdesátých let minulého století získaly výtahové uzly oběhové vpusti: na přívodu a zpětném potrubí se objevily dva ventily TUV. Způsoby cirkulace z krmiva do krmiva a od návratu k návratu jsou opatřeny přídržnými podložkami na přírubách mezi spojovacími prvky. Průměr podložky je asi o milimetr větší než průměr trysky výtahu.

Co ukazuje měřidlo

Jaký tlak v topném systému vícepodlažní budovy je považován za normu?

A co se děje současně v topném systému?

• V létě mimo vytápěcí sezónu odpovídá statický tlak topného systému výšce vodního sloupce. U desetiposchodové budovy je přibližně 3 kgf / cm2, u pětipatrové budovy - 1,5 kgf / cm2.

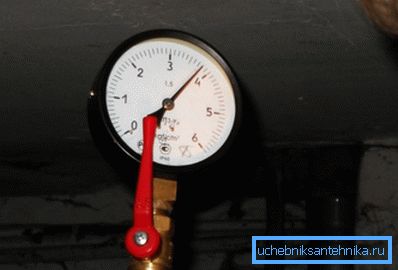

• U otevřených ventilů a při normálním provozu výtahové jednotky je tlak v topných systémech téměř vyrovnaný vratným potrubím a obvykle je rovný 3-4 kgf / cm2.

Povolte, ale ve skutečnosti je pro cirkulaci v topných potrubí nutný nadměrný tlak. Jak to je: obrys je vyrovnaný na obratce, ale všude stejný cirkuluje?

Vše je velmi jednoduché: po výtahu bude manometr zobrazovat pouze 2 metry (0,2 atmosféry) více než na vratném potrubí. Ano - ano, kapka pouhých 2 metrů nastaví do pohybu celý chladič v obrovském domě se stovkami radiátorů.

A co udržovat podložky? Jaký je rozdíl na nich?

Dokonce méně - od půl metru až metr. A je to docela dost: kvůli složitější konfiguraci je tlaková ztráta ve vytápěcím systému mnohem větší než u ohřívačů teplé vody.

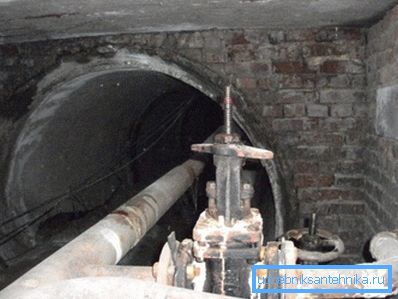

Co se týče dálnice, pak za to během topné sezóny, asi 8 atmosfér na krmení a 3 v návratu linii jsou považovány za normu. Hydraulický odpor potrubí a napojený na dálnici blíže k CHP domu uhasí diferenciál a chladicí kapalina může dosáhnout odlehlých oblastí s parametry 6 / 3,5 a dokonce i 5/4 kgf / cm2.

Konečně, hlavní otázka: proč tlak v topném systému? Koneckonců, když je systém plný, chladicí kapalina bude cirkulovat v každém případě, ne?

Ne takhle.

Bez přetlaku nemůže vodní sloupec stoupat nad 10 metrů. V bytovém domě nad 3 podlaží bude vytápění jednoduše nefungovat.

Kromě toho existuje několik jemností.

• Dřív nebo později musí být okruh spuštěn a naplněn. Bez přetlaku je to problematické.
• Nesmíme zapomenout na horkou vodu. Je napájen stejnou topnou sítí. Bez tlaku se do mixéru nedostane horká voda.

Přívod teplé vody

Jaký tlak by měl být v topném systému - zdá se, že jsme na to přišli.

A co bude ukazovat tlak v systému TUV?

• Když je studená voda ohřívána kotlem nebo průtokovým ohřívačem, tlak horké vody bude přesně stejný jako tlak v potrubí studené vody mínus ztráty pro překonání hydraulického odporu potrubí.
• Když napájíte teplou vodu z vratného potrubí do výtahu před směšovačem, bude stejná 3-4 atmosféra jako na vratném potrubí.
• Při připojování teplé vody z napájecího tlaku v hadicích na směšovací jednotce může dosáhnout impozantních 6-7 kgf / cm2.

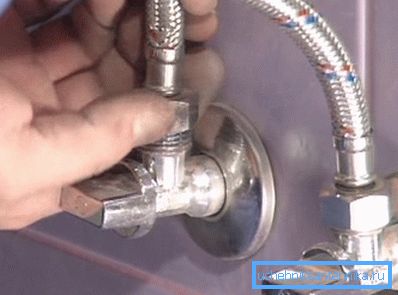

Praktický důsledek: při instalaci kuchyňské baterie do vlastních rukou je lepší, abyste nebyli líní a nainstalovali pár ventilů před hadice. Jejich cena začíná od jedné a půl sto rubů za kus. Tento jednoduchý návod vám dá příležitost rychle vypnout vodu v případě výbuchu hadic a netrpět úplnou nepřítomností v celém bytu během opravy.

Závěr

Doufáme, že náš materiál bude pro čtenáře užitečný. Další informace o tom, jak funguje topný systém a jakou úlohu hraje jeho práce v práci, naleznete v přiloženém videu. Úspěchy!
