Podlahové topné konvektory: konstrukční a funkční vlastnosti

Podlahové topné konvektory získávají rostoucí popularitu kvůli mnoha výhodám jejich provozu. Úspěšně doplňují nebo zcela nahrazují klasické radiátorové systémy.

Ale hovoříme o všem podrobněji.

Obecná ustanovení

Radiátory podlahového vytápění zajišťují konvekci a ohřev vzdušných hmot umístěných v podzemním prostoru. Takové rysy fungování jim zaručují mnoho pozitivních momentů:

Zásluhy

1. Vysoká účinnost díky optimalizaci rozložení toku tepla. Všichni z kurzu fyziky školy vědí, že teplý vzduch stoupá, což znamená, že v tomto případě se bude pohybovat od podlahy k stropu a bude pokrývat oblasti, které nejvíce využívají lidé.

Při ohřevu chladiče začíná pohyb hmoty ohřátého vzduchu ze stěn, což vede ke vzniku oblouku, který ignoruje centrální prostory místností. Tento rozdíl okamžitě přináší několik výhod:

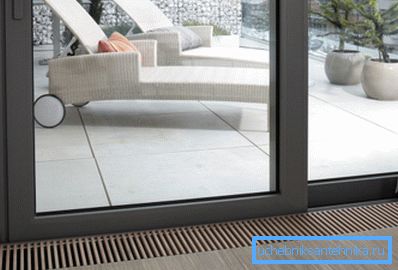

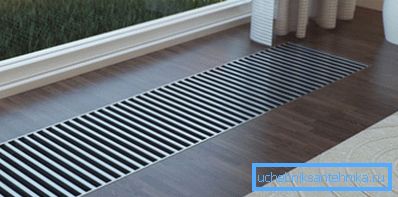

1. Estetika. Celá viditelná část je tvořena dekorativní mřížkou, která je neporovnatelně atraktivnější než kovové potrubí obklopující pokoj.

1. Multifunkčnost. V horkém počasí může popsané zařízení působit jako klimatizační zařízení a vyfukovat není teplo, ale naopak chladený vzduch.
2. Bezpečnost. Výše zmíněná dekorativní mřížka se může ohřát až na 20-30 stupňů Celsia, což nepředstavuje žádné nebezpečí, pokud přichází do kontaktu s holou lidskou kůží. Nemůžete říct o bateriích chladiče, které mohou způsobit bolestivé popáleniny.
3. Snadno použitelné do-it-yourself. Úplné řízení automatizace umožňuje nastavit časovače, přesně regulovat teplotu a přívod vzduchu, nastavit pracovní cyklus.

1. Možnost kombinace s jinými topnými systémy.
2. Přiměřená cena. Se všemi jedinečnými vlastnostmi konvektoru je jeho nákup, instalace a provoz v mezích jakéhokoli jiného podobného topného systému.

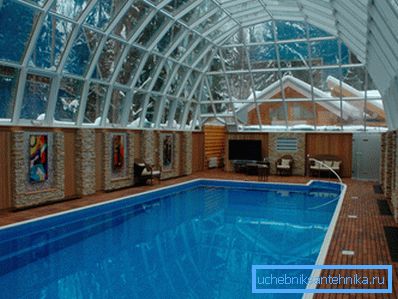

3. Široká nabídka aplikací. Vzhledem k schopnosti vytvářet specifické mikroklimatické podmínky se zvažované jednotky používají nejen v obytných a kancelářských prostorách, ale také ve sklenících, zimních zahradách, muzeích, plaveckých bazénech a dalších veřejných a průmyslových objektech.

Nevýhoda

K negativním bodům lze přičíst pouze složitost instalace. Návod k instalaci konvektoru podlahového vytápění vyžaduje účast kvalifikovaného technika.

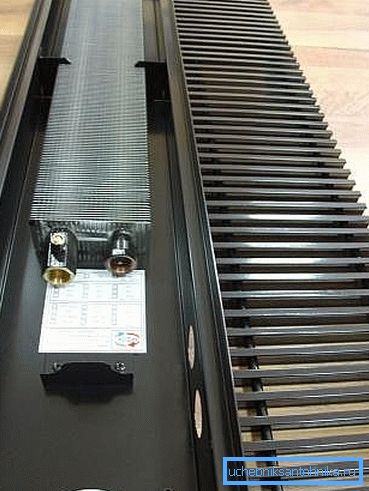

Zařízení

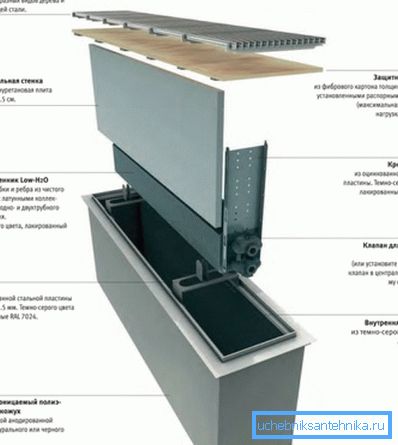

Konstrukce podlahového konvektoru nemá několik velmi důležitých prvků:

Struktura

1. Délka skříně z nerezové oceli od 900 do 3000 mm. Slouží jako druh skříně pro umístění všech ostatních zařízení.

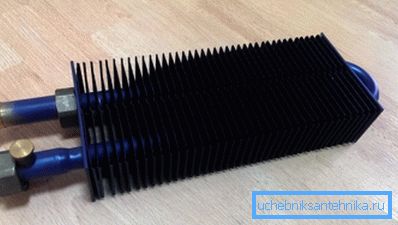

1. Měď-hliníkový výměník tepla, vyrobený ve formě hromady trubek. Z dodatečného vybavení závisí na typu konvekce:

Tip: u budov s velkou plochou se doporučuje zvolit zařízení s nucenou konvekcí, protože přirozené se nedokáže vyrovnat s včasným ohřevem velkého množství vzduchových hmot.

1. Sada trubek z nerezové oceli pro připojení k běžnému topnému systému.

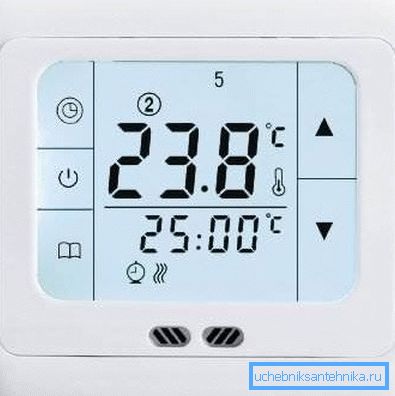

2. Programovatelný termostat pro udržení nastavené teploty.

1. Ventil pro uvolnění vzduchu. Zabraňuje vzniku vzduchových kapes v potrubí.
2. Nosník z pozinkovaného ocelového plechu tlustého a půl milimetru.

Tip: Před zakoupením se ujistěte, že celý interiér je vyroben z nerezových materiálů. V opačném případě bude deponovaný kondenzát způsobovat korozivní procesy.

1. Dělicí stěna, která je polyuretanovou deskou o tloušťce 25 mm.

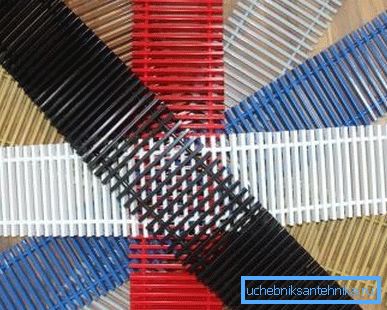

2. Dekorativní mřížka. Zavře celou jednotku, která je její poslední částí. Obvykle z dřeva nebo hliníku pro interiér vašeho domu.

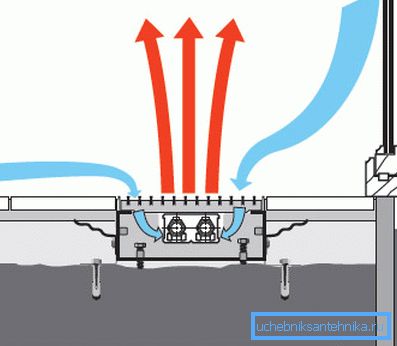

Princip činnosti

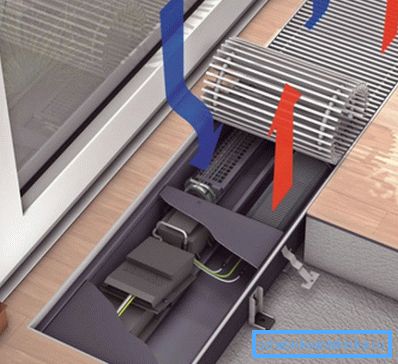

Ve skutečnosti je princip činnosti těchto zařízení velmi podobný klasickým radiátorovým systémům:

• V trubce výměníku tepla je dodávána chladicí kapalina.
• Mraky studeného vzduchu jsou vytaženy shora. V nucených systémech to přispívá ke speciálnímu ventilátoru.
• Ve vzduchu se ohřívá a pak se zvedne.

Hlavní rozdíl od radiátorů spočívá v tom, že v tomto případě se topení provádí v horizontální spíše než ve svislé rovině, což je v praxi mnohem racionálnější.

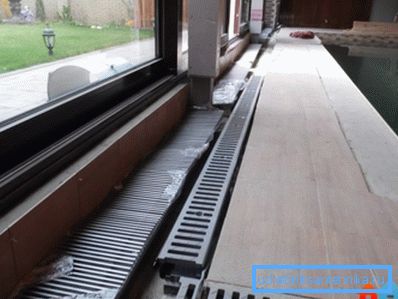

Montáž jednotky se provádí při instalaci podkladu, což lze provést nalitím betonu nebo budováním dřevěných lagů. Zhora, jakákoliv podlahová úprava, která vás kryje, se hodí.

Závěr

Použití podlahových konvektorů jako topného systému má mnoho výhod. Hlavním důvodem je racionálnější směřování a rozložení ohřívaného vzduchu, které je vlastní každému podlahovému vytápění.

Provedení zahřátí zespoda nahoru vám umožní vytvořit optimální mikroklima pro život nebo plnění dalších úkolů. Návrh takového zařízení není příliš komplikovaný, ale přesto je lepší vyzvat odborníka k provádění instalačních prací.

Video materiály uvedené v tomto článku vás seznámí s dalšími informacemi o prezentovaném tématu. Využijte úspěchy současných technologií ke zlepšení pohodlí ve svém domově.
