Podlahové radiátory: metody napájení a topení, funkce

Ohřívače nebudou vždy zcela normální pro pokoj, v některých případech musí být skryty nebo zdobeny, například podlahové radiátory pro panoramatické okna by neměly být viditelné a na dně jsou téměř neviditelné.

Taková zařízení se mohou navzájem lišit nejen konfigurací nebo způsobem upevnění a zdrojem spotřeby energie, ale také tím, že ohřívá prostor - to může být voda, olej nebo horký vzduch. Chcete-li instalovat takové zařízení doma, musíte to pochopit, co navrhujeme, a navíc chceme zobrazit video v tomto článku.

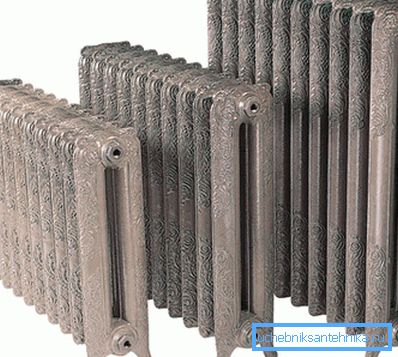

Venkovní litinové radiátory různých velikostí

Hodně o podlahových radiátorech

Metody napájení a topení

  • Pro výcvik prostorového vytápění lze použít řadu známých nebo málo známých ohřívačů., ale v tomto případě nás zajímá zařízení, která jsou namontována na podlaze nebo v podlaze. Takové jednotky mohou být autonomní (přenosné), tj. Nejsou připevněny k základně nebo stacionární a upevněny k podlaze nebo stěně.
  • Elektřina a plyn (pro konvektory) mohou být zdrojem energie pro topení takových spotřebičů, ale olej, voda nebo horký vzduch mohou být již používány jako nosič tepla.. Například podlahové topné těleso s elektrickým olejem je vždy autonomní, ale podobné zařízení, které je ohříváno vodou, bude rozhodně stacionární.

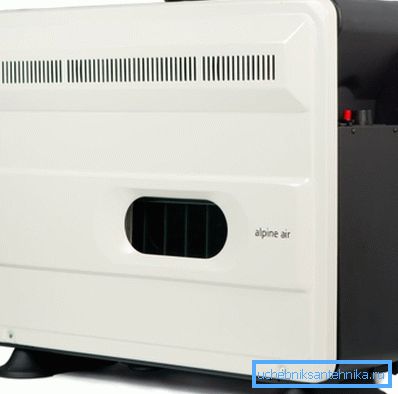

Podlahový plynový konvektor
  • Je také možné volat stacionární a plynové konvektory vytápění, které jsou instalovány ne na zeď, ale na nohách, i když mají relativní volnou zónu pohybu díky flexibilní přípojce hadice (cena podlahových a stěnových modelů je téměř stejná). Je také možné přiřadit teplý podstavec stacionárním spotřebičům, které se nenacházejí na stěně, ale na podlaze, kde voda působí jako chladicí kapalina a její účinnost se rovná obvyklému okruhu chladiče.

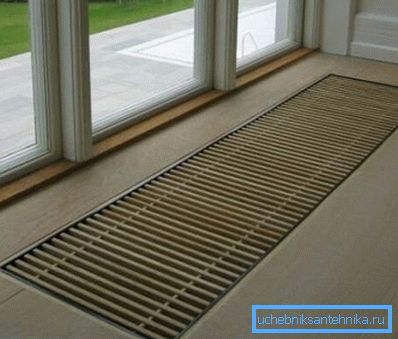

    Vestavěný radiátor

  • Počet ohřívačů, které uvažujeme, zahrnuje také podlahové radiátory - jsou také považovány za stacionární a voda nebo horký vzduch působí jako nosič tepla.. Takové jednotky jsou však více využívány ve velkých veřejných budovách, jako jsou kina, supermarkety, výstavní síně a zdravotnické zařízení.

Funkce instalace

Poznámka: Ať už je to voda, olej nebo elektrický podlahový radiátor, je-li instalován trvale nebo po dlouhou dobu, pak je umístěn pod oknem. Faktem je, že teplý vzduch stoupá ze zařízení a vytváří bariéru pro pronikání studených proudů, které se pohybují uvnitř místnosti ze skla.

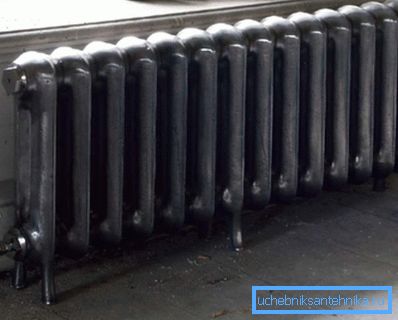

Stacionární litinový radiátor instalovaný pod oknem

Existuje několik hlavních důvodů pro potřebu instalace podlahových topení:

  • Vitráž v budově;
  • Okno vyrobené jako vitrína;
  • Panoramatické okno;
  • Práh je příliš nízký.

Také důvodem pro instalaci takovýchto zařízení může být stěna se slabým ostěním, například mohou být vyrobeny ze sádrokartonu, ale současně nevíte, kde jsou profily a nemáte místo pro upevnění konzol.

Nicméně nepoškozuje, ale spíše přispívá k nerušené distribuci tepla - horkého vzduchu vzrůstá ze zdola nahoru a místnost tak získává více tepla ve spodní části.

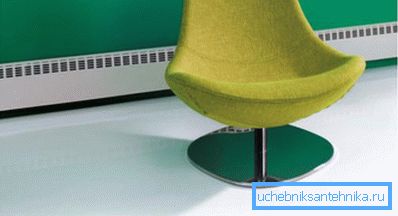

Teplý podstavec

Mezi nízkými topnými zařízeními je tak nádherné uspořádání jako teplý soklový sloupek, jak je na obrázku výše, vypadá podobně jako obvykle, pouze výška 10-15 cm a na povrchu jsou otvory pro cirkulaci vzduchu.

Ohřev zde probíhá s pomocí vody, to je nejčastější vodní okruh, pouze jeho kanály jsou skryty dekorativní podšívkou, která je upevněna ve spodním horizontálním rohu místnosti. Celková plocha celého systému se rovná výkonu kapacit radiátorů, které by zde mohly být instalovány.

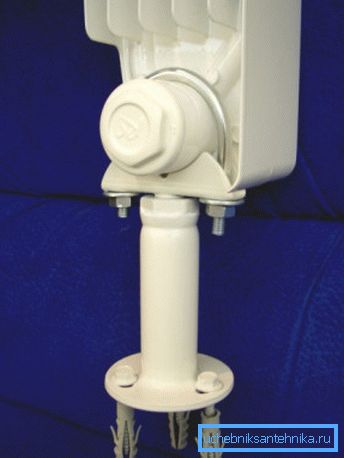

Příklad upevňovacích prvků s kovovým třmenem ve tvaru U

Pro upevnění budete potřebovat podlahové spojky pro radiátory, které mohou být ze tří typů:

  • Kovový oblouk ve tvaru U, jako na horní fotografii;
  • "Vidlice", kde zařízení profituje z vyčnívajících zubů (takové konzoly jsou obvykle doplněny radiátorem, takže je přesná shoda);

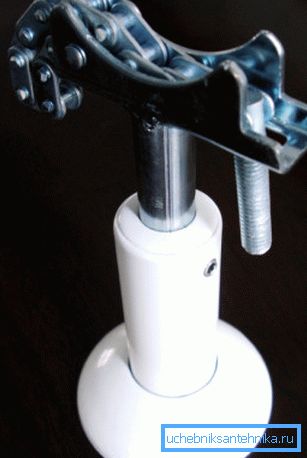

  • "Řetězec", kde se zajišťovací prvek skládá z článků připomínajících řetězec jízdních kol.
Držák

Představte si, že potřebujete nainstalovat bimetalový radiátor s podlahovým připojením se spodním připojením, a proto nejdříve vystavíte topné trubky tak, aby se mohly snadno připojit k zařízení.

Za tímto účelem je jednotka instalována ve své původní poloze, nikoli přišroubována k základně a jsou namontovány kování - zpravidla takové spojení je vyrobeno z polypropylenu a existuje malá mezera, která může zablokovat chyby, ale je lepší nechat je.

Po označení a pájení trubek nainstalujte nezávadné zařízení do původní polohy a šrouby namontujte bez utěsnění, což vám umožní jasně označit jeho stacionární polohu.

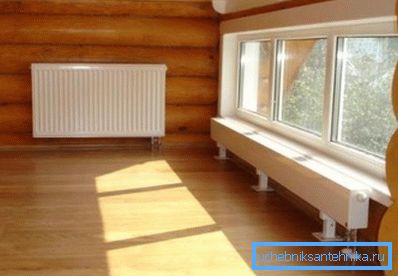

Ohřívače v dřevěném domě

Nyní je třeba označit každou díru na konzolách značkou, do které se přišroubuje montážní hmoždinka - obvykle na každé noze upínadla jsou 2 až 4 kusy a všimněte si, že čím déle bude radiátor, tím více upevňovacích prvků budete potřebovat.

Samozřejmě, pokud je podlaha dřevěná, pak jsou šrouby jednoduše našroubovány šrouby, ale pro keramické dlaždice a jen betonové potěry budete muset vyvrtat otvory a vložit plastové hmoždinky tak, aby odpovídaly montážním otvorům držáku. Pro připojení systému nejdříve fixujte radiátory pevně, potom naplňte napájecí a zpětné kování a teprve potom proveďte testy, tj. Otevřete vodu v systému a zaplňte obvod.

Poznámka: Při instalaci takovýchto radiátorů vlastním rukama na dřevěnou podlahu by měly být v některých případech dodatečně upevněny na stěnu, aby se zabránilo přetížení zpoždění. To se však vztahuje pouze na slabé struktury, u nichž lag má nespolehlivou základnu.

Závěr

Celkově se vestavěné nebo podlahové radiátory nepoužívají tak často - naléhavá potřeba jejich použití vzniká pouze ve zvláštních případech (zmínili jsme je v článku). Nicméně, pokud taková potřeba vznikne, nic se nezmění, pokud jde o spotřebu elektrické energie nebo výkon kotle - vše zůstane na jejím místě.
