Podlahová konzola pro chladič: typy, zařízení a funkce

25-10-2018
Vytápění

Nejčastěji najdete baterie, pevné konzoly na zdi. Existují však i situace, ve kterých je spolehlivější použití podlahových modelů spojovacích prostředků. O nich a bude v tomto článku diskutováno.

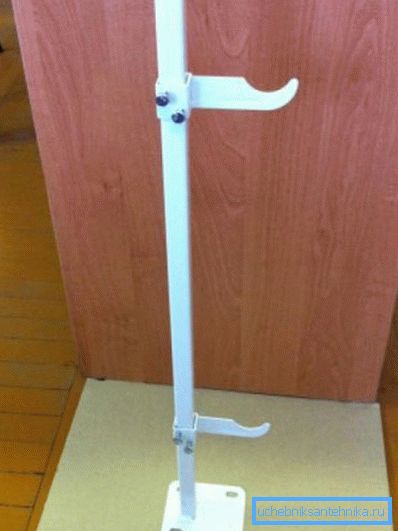

Foto držáku podlahového chladiče

Obecná ustanovení

Topné radiátory jsou zpravidla zavěšeny na hácích namontovaných ve stěně. Tato technologie se používá ve většině případů instalace radiátorového topného systému. Pevně ​​fixované baterie po dlouhou dobu visí v této poloze a fungují správně. Řada důvodů vás může přinutit obrátit se na méně obvyklé podlahové konzoly.

Důvody pro výběr systémů pro montáž na podlahu

  1. Standardy spolehlivosti stěn nesouladu. Příklady zahrnují:
    • Sádrokartonové sádrokartonové desky. Sádrokartonové desky jednoduše nemohou nést váhu chladiče.
    • Panoramatická okna. Ve stejném skle nenosíte držáky, takže zůstává pouze fixovat baterii na podlahu.

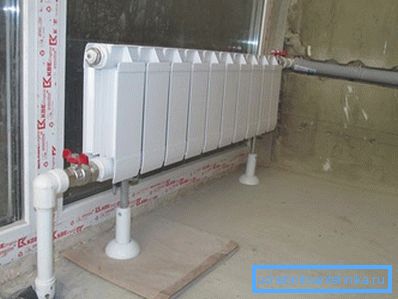

    Podlahové držáky pro bimetalové radiátory se používají v případě, že není možné jejich upevnění na stěnu
    1. Vlastnosti plánu návrhu. Podlahová konzola pro radiátory může být samo o sobě součástí interiéru.
    2. Žádné vhodné místo. Existují případy, kdy na stěnu není prostě místo, kde byste na stěnu měli umístit vytápěcí zařízení, a pak se k záchraně dostane alternativní řešení pro montáž akumulátoru na podlahu.
    3. Potřeba posílit montážní systém pro výrobky s velkou hmotností. K tomuto účelu lze například použít podlahové držáky pro litinové radiátory velkých rozměrů.

    Výhody

    Následující pozitivní aspekty jsou typické pro uvažované spojovací prvky:

    • Vysoká spolehlivost. Vázání na podlahu je ve většině případů stabilnější než montáž na stěnu.

    Tip: V případě instalace radiátoru s ohřevem obzvláště velkých rozměrů a hmotnosti doporučujeme současně kombinovat upevnění na podlahu a stěnu. To zajistí plnou důvěru v stabilitu celkové těžké struktury.

    • Jednoduché pokyny k instalaci. Pomoc vysoko placených kvalifikovaných specialistů není nutná, veškerá práce se snadno provádí samostatně.

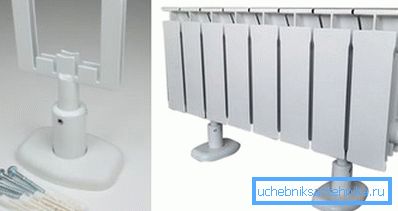

    Instalace baterie pomocí podlahových držáků se dá snadno provádět ručně.

    Tip: Pokud váš byt nebo dům má silné klesání na podlaze, doporučuje se použít nastavitelnou podlahovou konzolu pro radiátory, s níž bude mnohem snazší vyrovnat horizontální strukturu.

    • Přiměřená cena. Široká škála modelů vám umožní vybrat produkt s nejvhodnější hodnotou.
    • Estetický vzhled. Dekorativní plastová podšívka zvyšuje přitažlivost spojovacích prvků.
    • Žádný požadavek za přítomnosti svislé plochy, který rozšiřuje možnosti volby instalace topného zařízení.

    Druhy

    Pro podlahové konzoly pro radiátory můžeme rozlišit následující možnosti:

    1. Pevná s plastovou podšívkou.

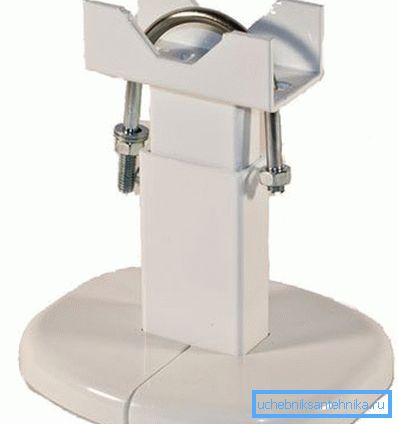

    Pevné upínací prvky
    1. Nastavitelné, které lze dodat i s plastovou podšívkou.

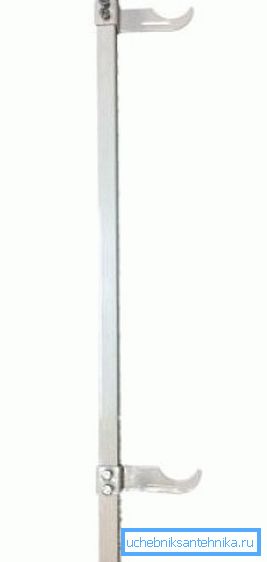

    Nastavitelná podlahová konzola pro hliníkový radiátor
    1. Kombinované modely.
    2. Speciální s šířkou 80-100 mm.
    Vzorek se šířkou 80 mm

    Zařízení a funkce instalace

    Jak můžete vidět, v závislosti na typu držáku se jeho konstrukce může lišit, ale tři hlavní prvky stojí za to zvýraznit:

    Struktura

    Zařízení upevnění podlahového chladiče
    Označení na obrázku Název položky
    A Univerzální stojan určený pro baterie s výškou až 90 cm
    B Dekorativní plastové obložení potrubí
    In Dekorativní plastová podložka pro patní stojan

    Montáž

    Jak jsme již poznamenali, není obtížné instalovat systém upevnění baterie na podlahu a majitel to může udělat sám. Považujeme práci za příklad montáže nastavitelného standardního modelu pro radiátory o výšce 500-600 mm:

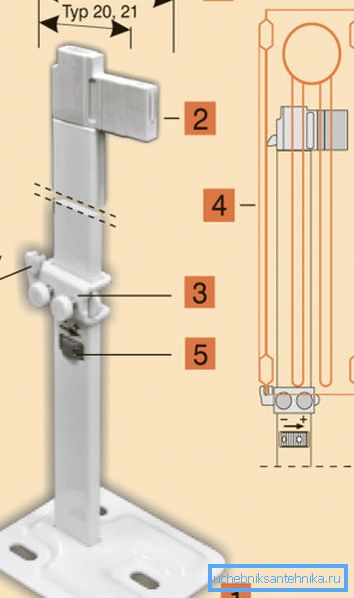

    Montážní schéma nastavitelná konzola
    Označení na obrázku Název položky a popis instalace
    1 Podložku namontujeme na podlahu a pevně jej upevníme
    2 Plastový držák se zkrátil na požadovanou velikost podle rozměrů topné baterie
    3 Šrouby upravují požadovanou výšku
    4 Instalujte samotný chladič bez krytu
    5 Návrh upevněte pomocí spodního šroubu
    6 Umístěte víčko chladiče na své místo

    Instalace držáku "Plus" pro baterie o výšce 200-400 mm má své vlastní nuance, které se seznámíme také s:

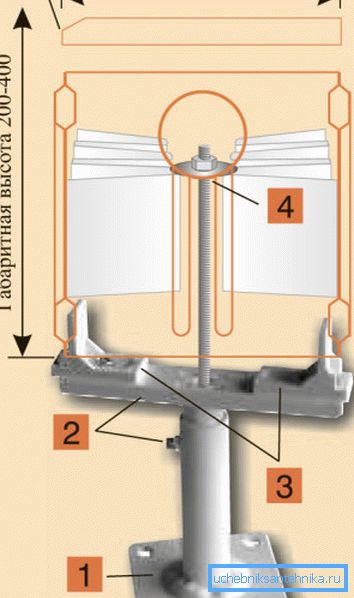

    Montážní schéma montážního systému
    Označení na obrázku Název položky a popis instalace
    1 Podložku namontujeme na podlahu a pevně jej upevníme
    2 Horní část upevňovacího prvku je připevněna ve vhodné výšce vzhledem ke spodní části.
    3 Instalujeme plastové držáky, na které instalujeme samotný radiátor s předem odstraněným krytem
    4 Našroubujte tyčovou svěrku podložku mezi konvekční desky a pevně upevněte konstrukci
    5 Umístěte víko na své místo

    Měli bychom také zvážit instalaci podešve na podlahu.

    Tento proces je také naprosto jednoduchý:

    • Produkt jsme položili na místo, kde budou fixovány, a budoucí otvory označeny ceruzkou přes otvory, pak vyjměte podešví do strany.
    • Dále, pokud je podlaha betonová, použijeme vrtací kladivo se špičatým vrtákem a vrtáme sedadla pod hmoždinkem.

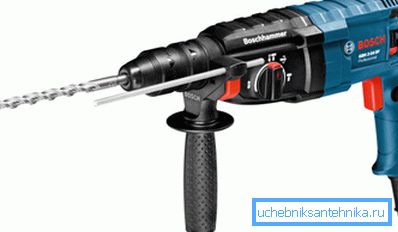

    Děrovač pro vrtání betonu
    • Vložte plastové hmoždinky do otvorů.
    • Podložku položte na místo a upevněte šrouby. Pokud je podlaha dřevěná, okamžitě se provede upevnění šrouby.

    Závěr

    Podlahové konzoly pro topné radiátory, ačkoli jsou mnohem méně často používány pro jejich nástěnné protějšky, ale v některých případech prostě nemohou bez nich. Například pokud máte panoramatická okna nebo vnitřní sádrokarton, stěna nebude fungovat a budete muset připevnit baterii k podlaze. Někdy je tato možnost implementována v souladu s plány návrhu.

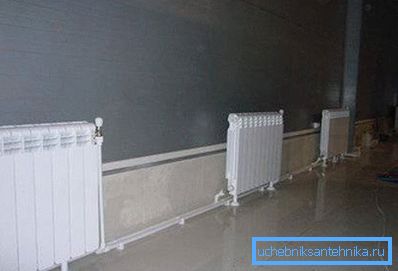

    Baterie zajištěné podlahovými držáky

    Video v tomto článku vám poskytne další informace, které přímo souvisejí s výše uvedenými materiály. Vyberte způsoby, jak opravit prvky topného systému v závislosti na situaci.
