Co jsou plynové kotle, které mohou zajistit dům nebo byt s topením a teplou vodou? Jakými známkami jsou klasifikovány? Jak je topení z plynového kotle? Nakonec, které výrobce by měli při výběru zařízení věnovat pozornost? Pojďme hledat odpovědi.

Klasifikace

To je možné z několika důvodů.

Ubytování

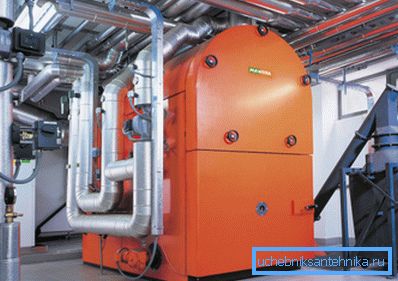

Podlahové kotle jsou instalovány, jak napovídá název, na podlaze nebo na speciální plošině. Zpravidla se ve venkovním provedení vyrábějí přístroje s velkou silou (od 50 kW do několika megawattů).

Jejich charakteristickým znakem je nepřítomnost páskovacích prvků v tělese kotle. Bezpečnostní jednotka, čerpadlo a expanzní nádoba jsou zakoupeny a instalovány samostatně.

Podlahové kotle se mohou lišit v několika dalších parametrech.

• Hořák může být trubkový (přivádí plyn do vzduchu přes děrovanou trubku) nebo fouká (míchá plyn a vzduch v optimálním poměru).
• Výměník tepla z litiny nebo oceli. Výměník tepla ocelového ohřívače je vodním pláštěm kolem plamene hořáku a poskytuje maximální výkon, někdy v megawattech.

Litinový výměník tepla je odolnější, ale kvůli fyzikálním vlastnostem litiny má omezení maximální teploty topení, která omezuje výkon na několik set kilowattů.

Navíc: kvůli křehkosti železa musí být tepelné výměníky vyrobeny extrémně masivní. Významná váha někdy způsobuje, že výrobci je dodávají v samostatných sekcích s instalací v kotli během instalace.

Nástěnné kotle mají obvykle kapacitu až 100 kilowattů a jsou vybaveny hlavními prvky páskování (bezpečnostní skupina, čerpadlo a někdy expanzní nádoba). Ve skutečnosti se jedná o mini-kotelna.

Montáž na stěnu znamená určité omezení hmotnosti výrobku, která určuje jeho konstrukční vlastnosti:

• U stěnových kotlů se používají pouze trubkové hořáky.
• Výměník tepla je vyroben z oceli nebo mědi. Druhá možnost poskytuje větší kompaktnost, ale opět omezuje maximální teplotu plamene.

Funkčnost

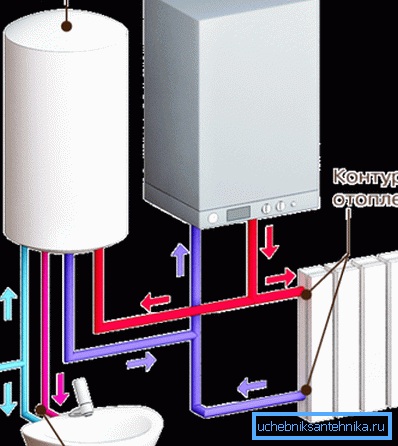

Na tomto základě jsou kotle rozděleny do jednokruhových a dvouokruhových. Jednootáčkový kotel je podle definice určen pouze pro práci na vytápění a zdá se, že nesplňuje naše požadavky: nezahrnuje ohřev vody na hozúr. Nicméně dokončení výrobku s nepřímým topným kotlem, ve kterém chladicí kapalina vydává část tepelné energie, zcela vyřeší tento problém.

Dávejte pozor! Přirozenou otázkou je, může tato struktura poskytnout domu teplou vodu v létě? Samozřejmě. Během instalace stačí poskytnout samostatný mini-okruh, kterým chladicí kapalina bude cirkulovat mezi kotlem a kotlem s topnými zařízeními odříznutými ventily.

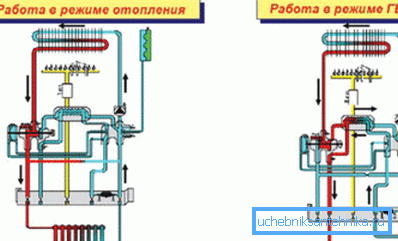

Dvouvodičový kotel má dva oddělené výměníky tepla pro ohřev a horkou vodu nebo alternativně kombinovaný koaxiální výměník tepla, ve kterém tekoucí voda opět vyměňuje teplo s chladící kapalinou. Kromě toho existují návrhy s vestavěným kumulativním ohřevem nepřímým ohřevem.

Která možnost zvolit potenciálního kupce?

Důrazně doporučujeme věnovat pozornost návrhům s akumulačními ohřívači vody. Pokyn se týká stabilnější teploty výstupu teplé vody, kterou poskytují: průtokový ohřívač s automatickou regulací výkonu provádí pokus o sprchování do nepřetržitého boje se směšovačem.

Volba výrobku se samostatným nebo zabudovaným kotlem je určena výhradně velikostí a konfigurací místnosti přidělené pro vytápěcí zařízení.

Trakce

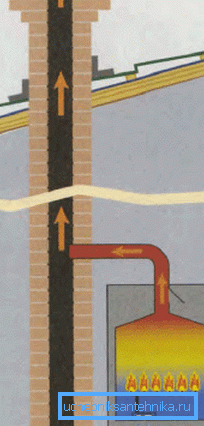

Může to být přirozené a nucené. Přírodní tah, který je charakteristický pro výrobky s otevřeným (atmosférickým) hořákem, zahrnuje výběr vzduchu k udržení spalování přímo z místnosti, ve které je topné zařízení instalováno. Produkty spalování jsou vypouštěny do komína nebo větracího kanálu.

Jediným plusem návrhu je úplná nestálost.

Několik nevýhod:

• Potřeba významného průměru komína nebo ventilačního kanálu (zejména při umístění více kotlů na stejnou stoupačku).
• Vytápění kanálu prochází místností, což zřejmě v létě nebude majiteli potěšeno.
• Přísné požadavky na místnost (zpravidla kuchyně), v níž je kotel umístěn. Zejména pokud je výkon kotle až 60 kW, měl by mít objem minimálně 15 m3 + 0,2 m3 na kilowatt, být vybaven ventilačním oknem a přívodní mezery pod dveřmi s průřezem nejméně 0,025 m2.

V případě nucené trakce (tzv. Uzavřený, přeplňovaný nebo přeplňovaný hořák) dochází k výměně vzduchu mezi kotlem a ulicí bez zprostředkování místnosti.

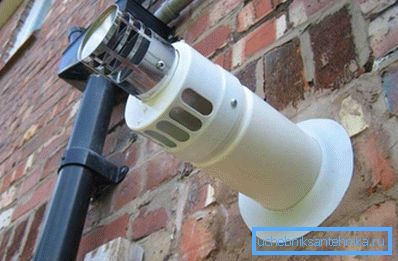

Vzduch je nasáván přívodním ventilátorem přes vnější kanál koaxiálního potrubí, protažený vnější stěnou; produkty spalování jsou vypouštěny jádrem stejné trubky. Trubka vytlačená stěnou je opatřena speciální mřížkou - zakončením zabraňujícím smíchání produktů spalování a přívodu vzduchu.

Takovýto systém se používá zejména v moderních domácnostech s autonomním vytápěním bytu. Jediným omezením s ním spojeným (s výjimkou samozřejmě volatility) je potřeba umístit kotel na vnější stěnu domu.

Zapalování

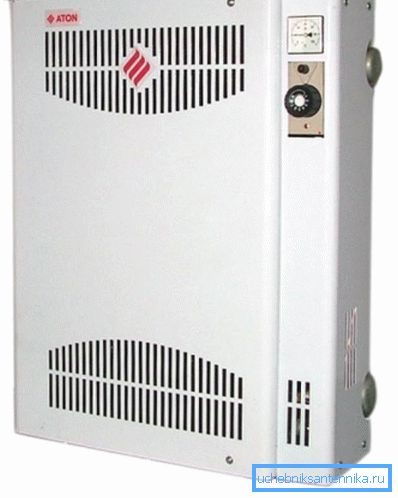

Může být ruční (piezoelektrický) nebo elektronický. V prvním případě se k zapálení použije piezoelektrický prvek, jiskra, ze kterého vznítí plamen hořáku. Hlavní hořák se z něj zapálí; Teplota nosiče tepla je řízena mechanickým termostatem, který při dosažení požadované teploty zastavuje proud plynu do hlavního hořáku.

Navíc: všechny piezoelektrické kotle jsou vybaveny přídavným termostatickým mechanismem pro vypnutí přívodu plynu při vypnutém pilotním plameni.

Piezo spalování je výhodné tam, kde jsou časté problémy s elektřinou. Nevýhody mohou být zaznamenány v nemožnosti dálkového ovládání kotle pomocí dálkových ovladačů, termostatů a modulů GSM, stejně jako nižší účinnost: záložní hořák spotřebovává asi 20% celkového plynu.

Elektronické zapalování naproti tomu způsobuje, že je zařízení nestálé; na druhé straně majitel získá možnost mnohem pružnějšího ovládání zařízení, vázání vnitřní teploty v domě na povětrnostní podmínky, sestavování denního a týdenního teplotního plánu atd. Volatilita je částečně kompenzována připojením kotle přes UPS, což může podporovat jeho provoz po dobu několika hodin.

Teplo spalování

Schéma provozu klasického (konvekčního) plynového kotle pomocí tzv. Nižší tepelné hodnoty tepla znamená spíše vysokou teplotu média pro přenos tepla ve vratném potrubí. Jeho pokles pod 50 - 55 ° C způsobí, že na výměníku tepla spadne kondenzát, a to nejen vodu, ale i poměrně agresivní nečistoty obsahující kyselinu.

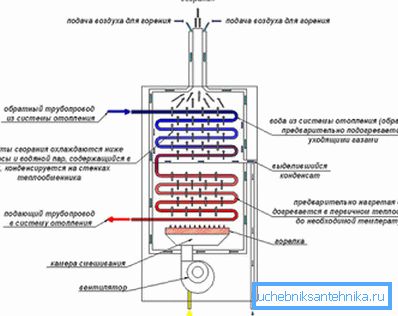

Pokud však používáte další tepelný výměník (ekonomizér) odolný proti korozi a uspořádáte odstranění kondenzátu, získáte dva nesmírně pěkné bonusy.

1. Teplota vratné vody může být snížena na 30-40 stupňů, což umožní napájení nízkoteplotního topného systému bez příliš velkých obtíží.
2. Účinnost kotle se zvýší o 9-11%. Kondenzace produktů spalování dodá ekonomizéru dodatečné teplo.

Součet získaný u obou výměníků tepla se nazývá nejvyšší výhřevnost. Převyšuje množství energie, které lze dokonce teoreticky extrahovat z procesu oxidace těkavých uhlovodíků, což výrobcům umožňuje říci kondenzační kotle neuvěřitelnou účinnost 105 - 109%.

Montáž

Jak jsou namontovány plynové kotle pro vytápění a ohřev vody?

Odpověď závisí především na druhu kotle.

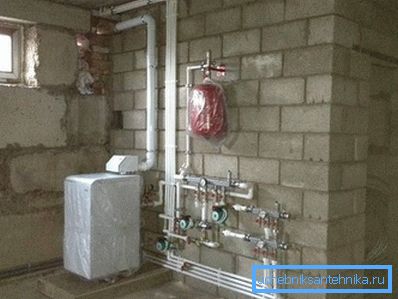

• Podlahové zařízení značného množství (od 500 kg) vyžadují instalaci na samostatném podkladu.

• Kotle s otevřeným hořákem, jak již bylo zmíněno, vyžadují dodávání dostatečného množství vzduchu do místnosti, kde jsou instalovány. Nezapomeňte na omezení minimálního objemu místnosti.
• Koaxiální vzduchové potrubí musí být odstraněno nejméně dva metry od země a ne méně než půl metru od nejbližšího okna nebo větracího otvoru. Horizontální část kanálu by neměla být delší než jeden metr.

Užitečné: je lepší instalovat vzduchové potrubí s mírným zkreslením vůči kotli a doplnit ho kolektorem kondenzátu. Při zkreslení v opačném směru při těžkých mrazích kondenzát zmrzne v potrubí. To se samozřejmě nevztahuje na regiony s mírnými zimami.

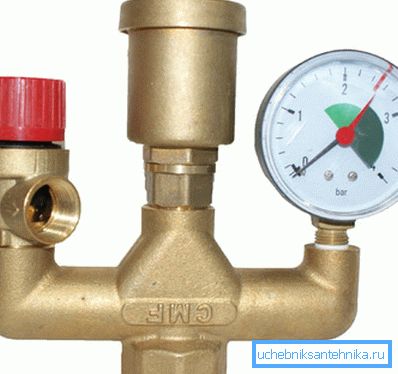

• Zařízení, která nemají čerpadlo, jsou vybavena bezpečnostní skupinou (ventil, manometr, odvzdušňovací ventil) a expanzní nádoba.

• Čerpadlo je obvykle umístěno na vratném potrubí před kotlem, aby se minimalizovalo jeho vytápění.
• Přepěťová nádrž a bezpečnostní skupina jsou zpravidla instalovány ve vzdálenosti 10 průměrů plnění před čerpadlem v oblasti s minimálními turbulencemi.
• Objem expanzní nádoby pro topný systém se odebírá z 10% celkového objemu chladicí kapaliny v okruhu. Množství chladicí kapaliny ve vyváženém systému se obvykle vypočítává ve výši 13 litrů na kilowatt výkonu kotle.
• Kapacita čerpadla je zvolena tak, aby se celý objem chladicí kapaliny otácel třikrát za hodinu.

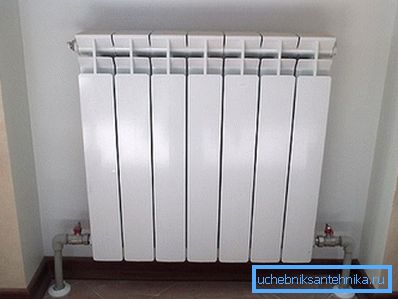

• Optimální schéma zapojení pro radiální radiátory s dlouhým průřezem je od spodku dole nebo úhlopříčky. V obou případech je každé topné zařízení vybaveno odvzdušňovačem - Mayevským jeřábem, ventilem nebo vodovodním ventilem.

Důležité: připojení k plynovodu nelze provést ručně. Tato práce je prováděna výlučně a výhradně zástupcem místní plynárenské organizace nebo autorizovaným servisním zástupcem prodejny, který vám kotel prodal.

Výrobci a modely

Které výrobce plynových topných kotlů si zaslouží zvláštní pozornost? Seznamujeme se s nevysloveným hodnocením značky a studujeme několik vzorků.

Hodnocení

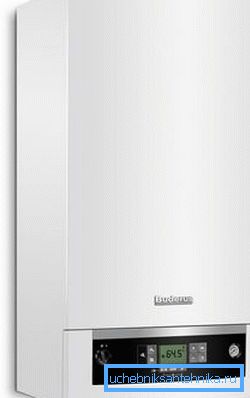

1. Nejvýznamnějšími německými výrobci jsou Vaillant, Wolf a Buderus. Někdy švédské ITS vstupují do stejné kategorie. Vyznačují se nejvyšší spolehlivostí, rychlým rozvojem technologických inovací a rozvinutou sítí servisních středisek, které zaručují bezporuchový záruční a pozáruční servis.

1. Druhý echelon - italské Ferrol, Ariston a Beretta, Viardus a Dakon pocházejí z České republiky, jihokorejských kotlů Kiturami a produktů některých dalších evropských výrobců. Technologicky dýchají v zadní části hlavy k Němcům a Švédům.
2. Konečně, výběr nejvíce ekonomické kupující - domácí výrobky a plynové topení kotle ukrajinského původu. S výjimkou výjimek jsou to energeticky nezávislé přístroje vybavené piezoelektrickým zapalováním. Jsou poměrně spolehlivé, ačkoli nenabízejí majiteli stupeň automatizace, který je charakteristický pro západní produkty.

Tip: Před výběrem ve prospěch výrobce si přečtěte mapu umístění autorizovaných služeb. Je lepší vybrat produkt, který bude v případě poruchy rychle opraven na místě.

Vzorky

Podívejme se na některé konkrétní modely od různých výrobců.

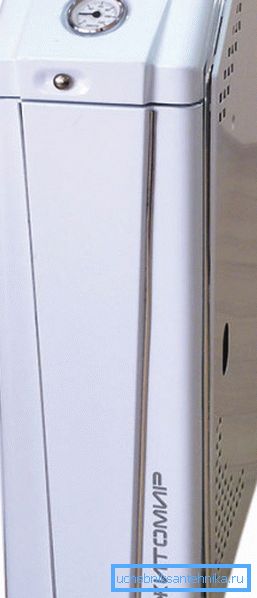

Atem Zhytomyr 3 KS-G-007 SN

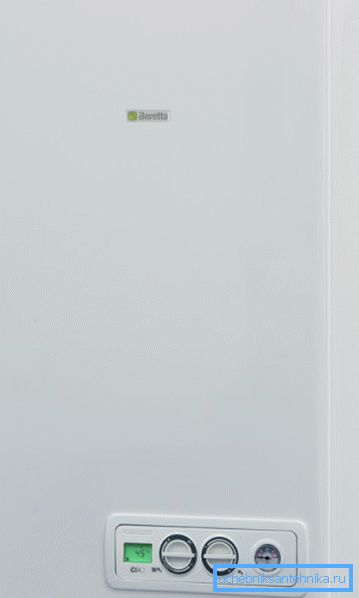

Beretta CIAO 24 CSI

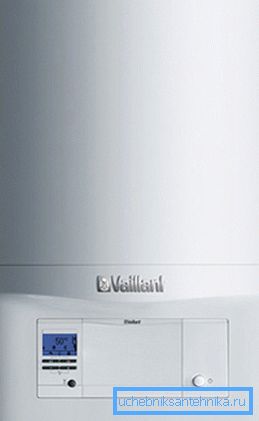

Vaillant ecoTEC pro VUW INT 236

Závěr

Doufáme, že naše krátká recenze pomohou čtenáři při výběru topného zařízení. Přiložené video bude tradičně věnovat pozornost dalším tematickým informacím. Úspěchy!
