Ploché radiátory: přehled o odrůdách a vlastnostech jejich

V současnosti jsou ploché radiátory stále oblíbenější. Nicméně to není překvapující, jelikož tato kategorie ohřívačů je perfektně kombinována s moderními okenními parapety, které nepřesahují zdí.

Kromě toho může instalace plochých ohřívačů způsobit použití drátových drážek mírně přenášených dopředu. Nakonec, radiátory s malou tloušťkou vypadají čistě, a proto se jistě vejdou do jakéhokoliv interiéru.

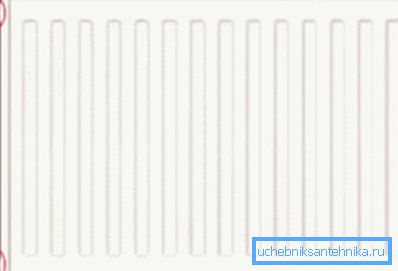

Tenká baterie je proplachována hranou parapetu

Hlavní odrůdy

Přístroje pro ploché vytápění se snadno odliší od tradičních průřezových analogů ve vzhledu. Přední strana zařízení je jednodílná, někdy hladká, často vlnitá deska s perforací nebo bez ní.

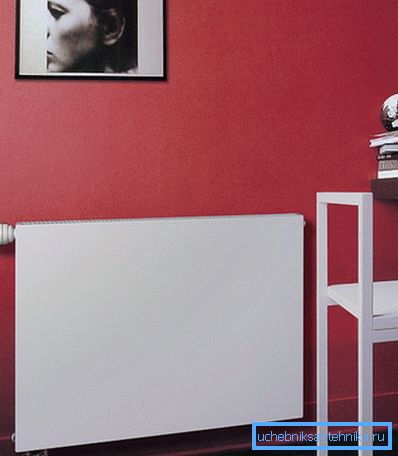

Model s hladkým povrchem

Obvykle jsou všechna topená zařízení klasifikovaná jako plochá rozdělena do následujících typů:

  • baterie na stěnové desce s ohřátou vodou jako chladicí kapalinou;
  • olejové elektrické ohřívače s možností montáže na stěnu nebo s uspořádáním podlahy;
  • elektrické konvektory se stěnou a podlahou.

Všechny tyto ohřívače jsou navzdory zjevným rozdílům charakterizovány malou tloušťkou, což výrazně zjednodušuje jejich instalaci na stěnu. Zvažte vlastnosti zařízení a fungování každé z těchto úprav.

Panelové baterie

Na obrázku je příklad kompaktní instalace plochého topení.

Tato kategorie zařízení by měla v první řadě zahrnovat plochý ocelový radiátor, který lze dnes zakoupit ve většině specializovaných prodejen.

Zvenku jsou takové zařízení obdélníkové desky, v horní části které je perforace potřebná k uvolnění ohřátého vzduchu. Uvnitř pláště jsou kovové trubky s radiátorovými deskami.

Vzhledem k cirkulaci chladicí kapaliny trubkami je částečně uvolněn teplý vzduch, který prochází horní perforací a částečně ohřívá přední kovový povrch, který zase také uvolňuje teplo do místnosti.

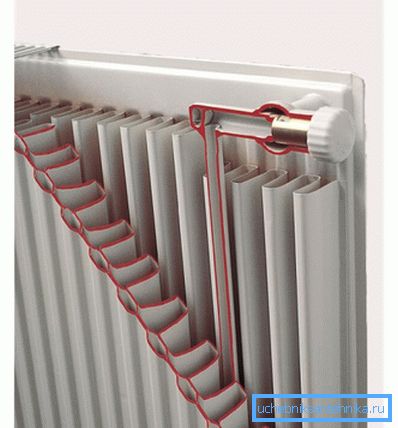

Ocelový plochý radiátor v řezu

Panelový ocelový radiátor je určen především k instalaci do autonomních systémů vytápění a nedoporučuje se ho používat v centralizovaných systémech.

Faktem je, že zařízení je navrženo tak, aby pracovalo s nízkým tlakem chladiva, ne více než 10 atmosfér při teplotě nejvýše +100 ° C. Nicméně statistika provozu panelových ocelových baterií ukazuje, že tato zařízení jsou úspěšně používána v bytových domech.

Důležité: Vážným ohrožením ocelových baterií je specifické složení chladicí kapaliny v centralizovaném systému vytápění. Přítomnost činidel v cirkulující vodě může urychlit průběh korozních procesů.

Olejové elektrické ohřívače

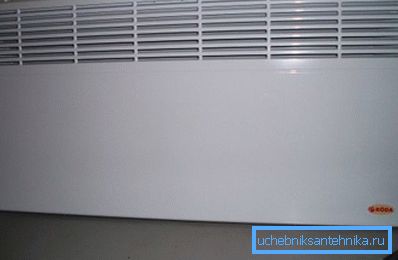

Plochý chladič oleje s rozložením stěn a podlahy

Na trhu jsou dva typy olejových ohřívačů: průřezové a panelové. Máme zájem o úpravu plochých panelů s možností instalace stěn nebo podlah.

Tento ohřívač se liší od jiných baterií tím, že jako chladicí kapalinu používá spíše minerální olej než vodu. Toto řešení má charakteristickou výhodu, protože olej se ochlazuje déle ve srovnání s vodou a v důsledku toho uvolňuje teplo déle.

Chladiče na olejové panely mají následující výhody:

  • Nízká spotřeba energie ve srovnání se spirálovými elektrickými ohřívači.
  • Nezasychá vzduch a v důsledku toho poskytuje pohodlné životní podmínky v místnosti.
  • Nízká teplota vyhřívaného povrchu a v důsledku toho absence rizika spálení, když je nedbalo dotkl.
  • Široká nabídka ohřívačů v prodeji a v důsledku toho možnost výběru zařízení s vhodnými rozměry.
  • Přiměřená cena.
  • Poměrně nízká hmotnost a v důsledku toho možnost montáže na všechny stěny.
  • Jednoduché pokyny k instalaci, a proto je možné provést instalaci ručně.

Důležité: Kvůli své nezávislosti na topných systémech mohou být tyto ohřívače instalovány nejen v bytech užívaných k trvalému pobytu, ale i v příměstských sezónně užívaných domcích.

Nástěnný elektrický konvektor

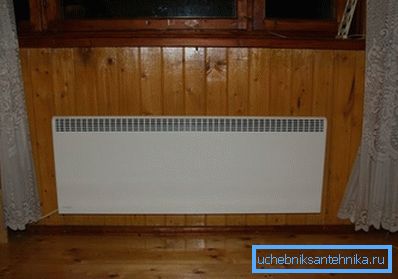

Elektrický konvektor v interiéru chaty

Výpis plochých radiátorů, je třeba zmínit elektrické topné konvektory. Tato zařízení jsou také v prodeji v široké škále úprav, které se vyznačují cenou, velikostí, spotřebou energie, designem topných těles atd.

Na rozdíl od tradičního chladiče, v němž cirkuluje jeden nebo druhý nosič tepla, používá toto zařízení ohřívací prvky, které přenášejí teplo na kovové desky, což zase uvolňuje toto teplo skrz štěrbiny v horní části ochranného krytu.

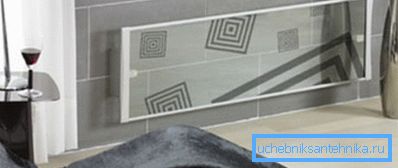

Elektrický konvektor v interiéru moderního bytu

V procesu konvekčního vzduchu může zařízení rychle ohřát pokoj. Tato kategorie ohřívačů je univerzální, pokud jde o provoz, ale přesto je to nejlepší volba pro chaty, kde je ubytování sporadické.

Rozhodli jsme se tedy o hlavních typech plochých topných zařízení, která mohou být použita v bytech nebo venkovských domech. Závěrem jsme podrobněji zvážili vlastnosti výběru panelových radiátorů ve vztahu k určitému obydlí.

Vlastnosti výběru baterií z ocelových panelů

Při výběru ocelových radiátorů je třeba věnovat pozornost značení.

Označení může rozpoznat následující znaky písmen:

  • kv - dolní typ připojení;
  • k - typ bočního připojení.

Kromě označení jsou v označení uvedeny číselné hodnoty:

  • 11 - typ baterií s jedním vnějším topným povrchem.
  • 21 - typ se dvěma topnými panely a jedním výměníkem tepla, kterým chladicí kapalina cirkuluje.
  • 22 - typ se dvěma panely a dvěma výměníky tepla mezi nimi.
  • 33 - typ se třemi panely a třemi výměníky tepla.

Takže s označením jsme se rozhodli, ale co si vybrat?

Pro použití v apartmánech s standardním uspořádáním bude optimální volbou dvacet prvního typu radiátoru. Tato volba je dána malou tloušťkou, přijatelným přenosem tepla a nízkými náklady.

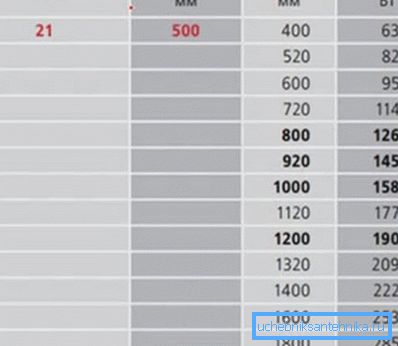

Poměr výšky a délky panelových radiátorů 21 typů s parametry výkonu

Zkusme vypočítat zařízení pro přenos tepla 1 m dlouhý.

Jak je vidět v tabulce, tento parametr je přibližně 1,5 kW. Současně musíte pochopit, že tato hodnota je možná pouze v případě, že se chladicí kapalina zahřeje na +90 ° C.

Ve skutečnosti je teplota chladicí kapaliny v centralizovaném systému mnohem nižší, a proto skutečný přenos tepla nebude uveden v tabulce 1,5 kW a ne více než 1 kW. Pokud je tedy pro normální vytápění místnosti dostatek energie 1,5 kW, nejsme omezeni na instalaci jednoho radiátoru, v jehož pasu se vysvětluje výkon, který potřebujeme.

Aby nedošlo k zmrazení v zimě, je lepší dát ne jeden, ale dva takové radiátory. Nebo pokud to dovolí konfigurace místnosti, nainstalujeme jediný panel o délce 1600 mm, což stačí k vytvoření pohodlných klimatických podmínek.

Závěr

Nyní víme, jaký je plochý jednoradový topný radiátor, a můžeme zvolit topný spotřebič, který je ve všech ohledech vhodný. Chcete-li se dozvědět více zajímavých věcí, doporučujeme sledovat video v tomto článku.
