Pece s kotlem na ohřev vody - vlastnosti zařízení

K dnešnímu dni existuje mnoho možností pro vytápění venkovských domů, zejména použití sporáku s kotlem je populární volbou. Toto zařízení kombinuje výhody vytápění kotle a sporáku. Níže se podíváme na zařízení pece s kotlem a také analyzujeme jednoduché schémata takového vytápění, které mohou být implementovány samostatně.

Proč používat sporák s kotlem

Ohřev sporáku je poměrně ekonomický a velmi populární v osadách, kde není žádný plyn.

Má však jednu vážnou nevýhodu - místnosti jsou vyhřívány nerovnoměrně, což vede k následujícím problémům:

• Dálkové místnosti mohou zůstat chladné, pokud nejsou dodatečně ohřívány elektrickými ohřívači, což vyžaduje dodatečné finanční náklady..
• Vzhledem k tomu, že neexistuje žádná tepelná clona, ​​která je tvořena radiátory, okna neustále zamlžují a dokonce se zakryjí mrazem..

K vyřešení tohoto problému není nutné zakoupit topný kotel. Stacionární pec můžete jednoduše vybavit výměníkem tepla, z něhož můžete provádět rozložení místností. To vše lze provést i vlastními silami bez pomoci odborníků.

Instalace topného systému

Instalace výměníku tepla

Je možné instalovat výměník tepla v absolutně jakékoliv troubě, například může být vytápěcí - vaření design, jen topení nebo dokonce krb. Hlavním úkolem je vytvořit výměník tepla vhodné velikosti tak, aby zapadl do pece nebo se nachází za pecí, což je výhodnější.

Kromě toho musí výměník tepla splňovat následující požadavky:

• Mezi vstupem a výstupem by měl být maximální rozdíl v úrovni.
• Povrchová oblast cívky by měla být co možná největší.
• Konstrukce by neměla zasahovat do zatížení paliva nebo bránit spalování.

Aby se cívka zlepšila z nerezavějící oceli odolné proti vysokým teplotám. V takovém případě bude životnost výrobku mnohem vyšší. Nejlepším materiálem pro tyto účely je tlustostěnná bezešvá trubka.

Tip! Jako výměník tepla můžete použít běžnou litinovou baterii. Jediná věc, kterou musíte předem vypláchnout a vyčistit.

Výměník tepla může být vyroben samostatně, pokud máte zkušenosti se svařovacím zařízením, nebo si ho objednejte ze svářeče. Nejdůležitější je správné kreslení výkresu, což znamená, že všechny velikosti jsou v milimetrech.

Mějte na paměti, že výkon kotle bude záviset na velikosti cívky. Kromě toho je třeba zajistit vzdálenost mezi stěnami pece a cívky, která je určena pro tepelné roztažení zařízení, nejméně 5-6 mm.

Tip! Je-li cihla pece postavena od začátku, pak je žádoucí poskytnout takovou konstrukci, že spalovací produkty spadají do komína s nejnižší možnou teplotou. Koneckonců, čím více dodávají teplo uvnitř pece, tím větší účinnost. Vypracování projektu je nejlépe ponecháno odborníkům se zkušenostmi.

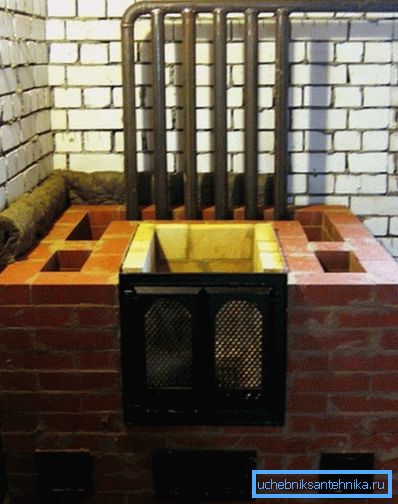

Při instalaci cívky do hotové trouby bude muset být částečně rozebrána. To by mělo být provedeno opatrně, aby se později při montáži nevyskytly žádné problémy.

Rozvržení

Poté, co jsou kamna na tuhá paliva vybavena serpentinem, stanou se běžným kotlem. Proto všechna další opatření týkající se uspořádání topení nemají žádné vlastnosti. Patří sem nejčastější trasa potrubí, která může být v závislosti na vlastnostech místnosti dvou typů:

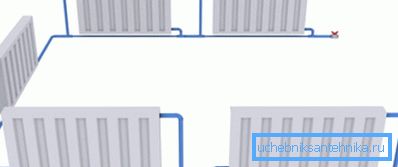

Jednorázový schéma topného systému je následující:

• Obvod připojený k sporáku pomocí teplovodního kotle stoupá svisle nahoru. Současně je v horním bodě instalována expanzní nádoba. Tímto způsobem se vytvoří horní kolektor. V případě nucené cirkulace chladicí kapaliny není horní kolektor instalován.
• Z okruhu expanzní nádoby jde dolů a po obvodu kolem místnosti. Současně s ním jsou vytápěné radiátory důsledně připojeny. Navíc každý radiátor musí mít obtok, který umožní regulovat vytápění baterií.

Dávejte pozor! Aby bylo zajištěno přirozené přemisťování vody, je nutné v systému zajistit konstantní zkreslení.

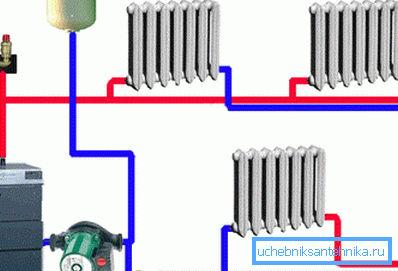

Rozložení dvojitých trubek je trochu komplikovanější.

Program je zpravidla následující:

• Do kotle je připojeno oběhové čerpadlo.
• Dále je odpaliště připojeno k čerpadlu, pomocí kterého se provádí zapojení do expanzní nádrže a zbytku systému.
• Přívodní potrubí prochází kolem celého domu a končí u posledního radiátoru. V tomto případě spojí pouze vstupy všech radiátorů.
• Oddělovací trubka pochází z prvního okruhu chladiče, ke kterému jsou připojeny výstupní spoje všech baterií.
• Koncový bod výtlačného potrubí je vstupní cívka.

V takovém schématu může být zapojen sběrač, který umožní provádět několik paralelních vedení, které mohou být vyžadovány ve velkém domě. Měli bychom mít na paměti, že cena takového schématu je nejvyšší, takže nemá smysl propojovat ho do malých místností.

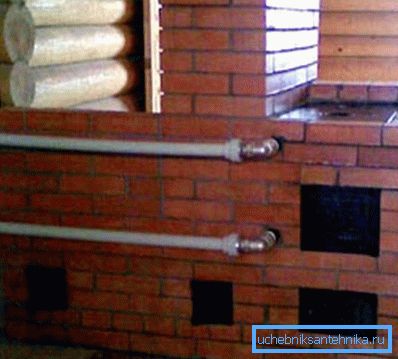

Zde se ve skutečnosti, celý návod k instalaci pro ohřev vody za přítomnosti konvenční pec s pevnými palivy v domě.

Závěr

Kamna s vodním kotlem může výrazně ukládat a zjednodušit uspořádání ohřevu teplé vody v domácnosti. Nejdůležitější je vytvořit a nainstalovat cívku v peci. Zbytek práce, jak již bylo zmíněno výše, se liší od instalace topného systému s konvenčním kotlem.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
