Parní vytápění: schéma, použité materiály a způsob

Obvykle se používá teplá voda jako tepelný nosič v obytných vytápěcích systémech, ale někdy je nahrazena párou. Schéma parního ohřevu se poněkud liší od tradičního řešení, protože byste měli věnovat pozornost své analýze. Pouze poznání všech nuancí, můžete vytvořit efektivní projekt a správně jej implementovat.

Analýza návrhu

Vlastnosti systému

Samo o sobě je ohřívání parou zcela jednoduché:

• Kotel působí jako ohřívač vody. (elektrické, plynové nebo tuhé palivo). V některých případech je možné vytvořit systém pomocí pece, ale pak musí být odpovídajícím způsobem modernizován.
• V ohřívači je voda přivedena do varu a vytváří velký objem páry, která je pod značným tlakem..

Dávejte pozor! Nejběžnější jsou systémy s nízkým tlakem navržené pro 100-150 kg / m.². Také v soukromých domech lze použít vákuové parní ohřev (až 100 kg / m²) a v průmyslu někdy používají struktury, které vydrží více než 600 kg / m².

• Pára vstupuje do potrubí, kterým prochází radiátory instalované v areálu. Zde dochází k přerozdělování tepla: trubky postupně ochlazují a ohřívají okolní vzduch.
• Po ochlazení pod určitou hladinu se voda shromažďuje ve formě kondenzátu a vrací se do kotle..
• Nezávisle na tom stojí za zmínku, že vzduch vytlačený ze systému párou je vypouštěn ven přes speciální výfukové potrubí..

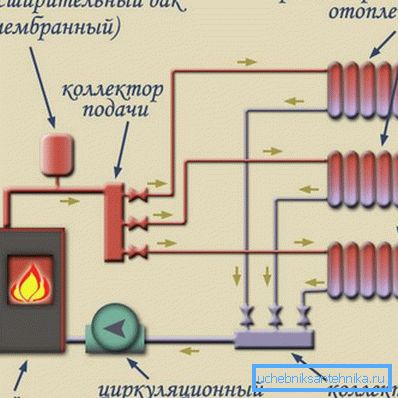

V závislosti na způsobu vracení kondenzátu do kotle existují:

• Topné systémy uzavřeného typu. V tomto případě vstoupí chlazená voda přímo do potrubí přes potrubí.
• Systémy otevřeného typu. Kondenzát se nejprve hromadí v samostatné nádrži a pak se čerpá do pracovní kapacity ohřívače vody.

Klady a zápory

Tato metoda vytápění má několik výhod:

• Místnost se dostatečně rychle ohřeje díky průchodu vysokoteplotní páry přes radiátory a potrubí.
• Systém má poměrně kompaktní velikost.
• Neexistuje nebezpečí zamrznutí chladicí kapaliny v potrubí, což v případě ohřevu vody často vede k poryvu.
• Náklady na materiály potřebné pro uspořádání jsou relativně malé.

Na druhé straně parní topení není bez nevýhod:

• Za prvé, potrubí se rychle nanáší pod vysokým tlakem, protože je třeba je častěji opravovat a vyměňovat.

Dávejte pozor! Preventivní údržba všech připojení by měla probíhat pravidelně. To je otázka nejen vašeho pohodlí, ale také vaší bezpečnosti.

• Za druhé, silné ohřev chladicí kapaliny ztěžuje přesné ovládání teploty pomocí systémů řízení klimatu.
• Za třetí, potrubí při průchodu páry vydávají poměrně hlasitý zvuk. Po nějaké době samozřejmě přestanete si to všimnout, ale v prvních týdnech může být tento hluk nepříjemný.

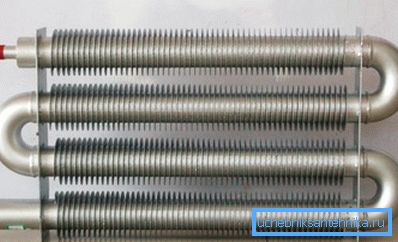

• Konečně, velmi horké trubky by měly být umístěny tak, aby se minimalizovalo riziko kontaktu s nimi. Spálení při náhodném kontaktu s vyhřívaným kovem však budou stále nevyhnutelné.

Pokyny k instalaci

Výběr prvku

Pokud máte v plánu uspořádání parního topného systému s vlastními rukama, musíte si velmi pečlivě vybrat všechny součásti systému.

Upozorňujeme na následující body:

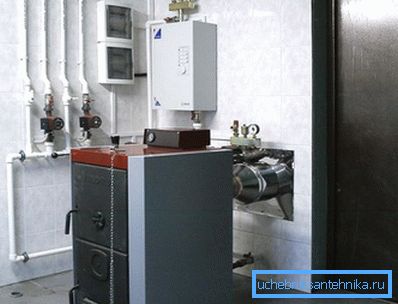

• Parní kotel je klíčovým prvkem, který do značné míry určuje výkon všech nainstalovaných zařízení. Pro náš účel je nejvhodnější dvoutaktní model poháněný plynem nebo elektřinou. Optimální omezení teploty páry pro soukromý dům je 130 ⁰C.

Dávejte pozor! Aby bylo zajištěno trvalé ohřev vody v nádrži, můžete si také zakoupit zařízení na tuhá paliva s automatickým nakládáním pelet ze speciálního zásobníku.

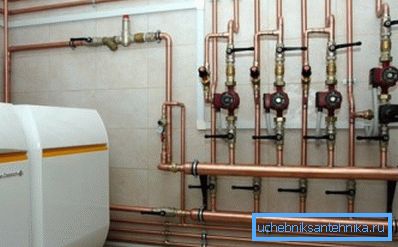

• Trubky pro připojení všech dílů pomocí oceli nebo mědi. Druhá možnost je vhodnější, protože měď není náchylná k korozi, avšak v tomto případě se náklady na projekt významně zvýší.

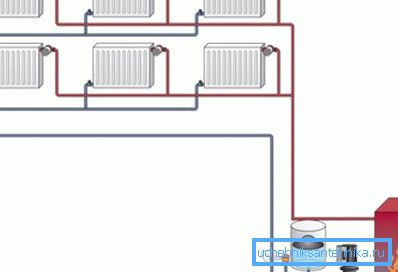

• V projektu je možné položit jednostupňovou a dvojkanálovou schématu pokládky komunikací. Jednoduché uspořádání potrubí je levnější, nicméně je lepší poskytnout samostatné potrubí pro odvod kondenzátu. Tím snížíme hladinu hluku v systému a bude snadnější regulovat tok tepla.

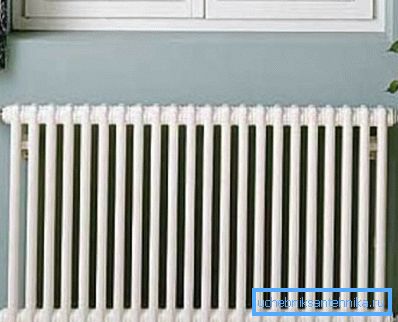

• Pokud jde o baterie, litinové radiátory klasické konfigurace nebo zařízení z ocelových panelů jsou ideální pro náš účel.

• Pro každý topný okruh získáváme výfukový ventil, který automaticky nastaví tlak v systému.

Nuance montáže

Práce na uspořádání začínají instalací kotle.

Pokyn doporučuje postupovat následovně:

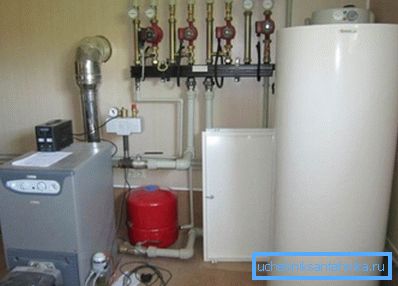

• Ohřívač vody je nejlépe instalován v suterénu nebo v podzemní místnosti - takže vytápěná pára se zvedá trubkami kvůli přirozeným silám. Současně se kondenzát vrátí do nádrže gravitací.

• Místnost pro instalaci kotle pokrývá nehořlavý materiál. Při samotném kotli namontujeme samostatný monolitický podklad, který je navržen tak, aby zabránil jeho posunutí během provozu.
• Na výstupu kotle musí být namontován parní ventil, který slouží k nastavení průtoku páry.
• Nad kotlem se obvykle nachází membránová expanzní nádoba. Jeho hlavní funkcí je vyrovnávání tlaku v systému.
• Poté, co jsme založili měď, začneme položit potrubí. Opíráme je o nosné konstrukce pomocí závor.
• Na stěnách ve vybraných místech instalujeme topné baterie. Každý chladič může být vybaven dvěma kohoutky, které umožňují, pokud je to nutné, vypnout baterii ze systému, čímž se reguluje stupeň vytápění vzduchu v místnosti.
• Pevně ​​utěsněte všechna spojení, protože tlak par v potrubí bude poměrně vysoký.
• Namontujte výfukové ventily odpovědné za vypouštění přebytečného vzduchu.

Dávejte pozor! Pokud je používán otevřený okruh, je nutné, aby bylo čerpadlo zapnuto, aby přenesl vyčerpaný kondenzát z nádrže do kotle.

• Připojíme kotel k potrubí, naplníme vodou a provedeme zkušební provoz. Během testů monitorujeme hodnoty manometru, který zaznamenává úroveň tlaku, a také monitoruje vzhled těsnosti na kloubech.

Závěr

Výše popsané schémata parního ohřevu (s jedním nebo dvěma obvody s otevřeným nebo uzavřeným cyklem) vykazují maximální účinnost v soukromých domech a chatách.

Tento návrh lze realizovat nezávisle, ale pokud nemáte zkušenosti s prováděním tepelných staveb, je lepší zapojit odborníky do řešení tohoto problému, přinejmenším ve fázi návrhu. A v nuance provádění jednotlivých operací, video poskytnuté v článku pomůže pochopit.
