Panelové radiátory - zařízení a funkce

Radiátory topení jsou nesmírně důležitým prvkem jakéhokoli topného systému, neboť právě oni provádějí vytápění okolního prostoru. Proto musí být výběr těchto topných zařízení zodpovědný a seznámen s jejich vlastnostmi a typy předem.

V tomto článku budeme zvažovat zařízení a technické parametry jednoho z nejběžnějších provedení - panelových radiátorů.

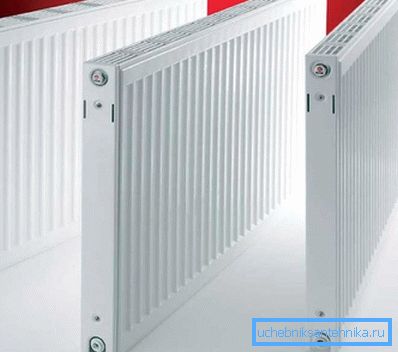

Panelové ocelové radiátory

Vlastnosti panelových radiátorů

Obecné informace

Hlavním konstrukčním prvkem topných zařízení této třídy je absence tradičních úseků, ale přední strana je vyrobena ve formě pevného panelu. Ten je sestaven ze dvou ocelových plechů, které v důsledku lisování vezmou nezbytný tvar. Konkrétně jsou potrubí pro tepelný nosič vyraženy v nich.

Při svařování dvou lisovaných desek se vytvoří tenký panel, jehož tloušťka sotva překročí jeden centimetr. Radiátor může sestávat z jednoho nebo několika takových panelů. Tento návrh má mnoho výhod, ale zároveň i některé nevýhody, které považujeme za níže

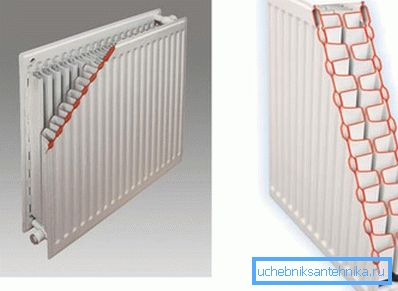

Návrh zařízení

Ve srovnání s tradičními nebo bimetalickými radiátory topení je kapacita ocelových panelů nedostatečná. Díky tomu dochází v systému vytápění k rychlé cirkulaci chladicí kapaliny a v důsledku toho dochází k téměř okamžitému ohřevu.

Již po 10 - 15 minutách vytápění panelu ohřívá místnost. Tato funkce však má i nevýhodu - chladiče se při vypnutí systému ochlazují, jakmile se zahřejí.

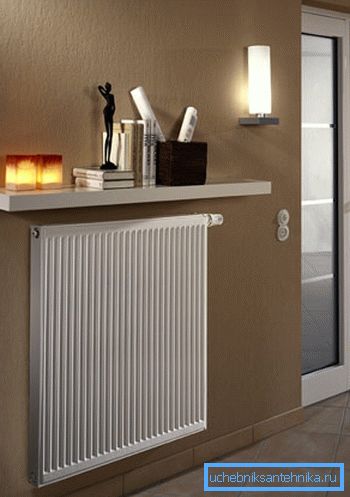

Panelový chladič ve vnitřku místnosti

Důležitým rysem tohoto designu je také konvekce vzduchu, i když se jedná pouze o radiátory složené z několika panelů. Tato funkce je realizována díky přítomnosti vzduchových kanálů umístěných mezi kanály pro chladicí kapalinu.

Výsledkem je, že se zařízení ohřívá nejen tepelnou energií z pouzdra, ale také díky cirkulaci tepelného vzduchu v místnosti. Díky tomu může efektivita návrhu dosáhnout 75 procent.

Nicméně i přes to, že panely pro radiátory jsou vyrobeny z kvalitní vysoce kvalitní oceli, jsou navrženy tak, aby fungovaly při nízkém tlaku v systému (ne více než deset atmosfér) a teplotě chladicí kapaliny až do 110 stupňů Celsia. Z těchto důvodů se obvykle používají v soukromých a vícepodlažních venkovských domech.

Vzhledem k tomu, že v centralizovaných vytápěcích systémech je tlak nad deseti atmosférami, v bytových panelových bateriích jsou instalovány pouze v případě uspořádání autonomních systémů vytápění.

Dávejte pozor! Panelové radiátory v centralizovaném systému topení nelze použít nejen kvůli vysokému tlaku, ale i znečištěnému chladivu. Úzké kanály se rychle ucpávají a zařízení selže. Proto pracovat v takových podmínkách je lepší používat bimetalové radiátory.

Zásluhy

Výhody baterií tohoto druhu jsou poměrně málo, níže uvádíme ty hlavní:

  • Úhledný, poměrně jednoduchý, ale zároveň stylový design. Kromě toho moderní zařízení, které se používá při výrobě těchto zařízení, umožňuje vyrábět výrobky v různých stylech, od klasiky až po minimalismus.
  • Schopnost přizpůsobit stupeň vytápění zařízení, protože výrobky jsou zpravidla vybaveny všemi druhy elektronických nebo mechanických zařízení.
  • Zvýšený přenos tepla - jak bylo uvedeno výše, použití principu konvekce může výrazně zvýšit úroveň účinnosti.

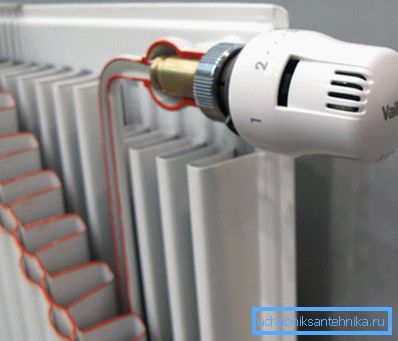

Zařízení pro nastavení vytápění chladiče
  • Cena je podstatně nižší než u jiných typů baterií. To je způsobeno skutečností, že samotná ocel je výrazně nižší než měď a hliník.
  • Účinnost - jelikož zařízení mají malou kapacitu, mnohem méně energie je vynaloženo na ohřev chladicí kapaliny.
  • Multifunkčnost - zařízení provádí funkci konvenčního chladiče i konvektoru.
  • Nevýznamná hmotnost díky tomu, že je možné samostatně instalovat baterie.
  • Schopnost zvolit zařízení nejvhodnější velikosti a požadovaný výkon.

Tip! Můžete také vytvořit vzhled panelů obyčejných sekčních baterií, například litiny, instalací speciálních panelů. Kromě toho je nejen že je činí atraktivnějšími, ale i efektivnějšími. Panely na radiátorech mohou být vyrobeny z různých materiálů, například ze dřeva nebo kovu.

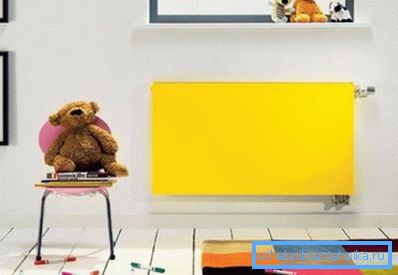

Žlutý chladič

Nevýhody

Se všemi výhodami těchto topných zařízení se nemohou nazývat ideálními radiátory z následujících důvodů:

  • Exposure to water hammering je jedním z hlavních důvodů, proč panelové baterie nelze použít v centralizovaných topných systémech.
  • Citlivost na úroveň kyselosti vody - aby nedošlo ke korozi povrchu oceli, musí být hladina pH chladicí kapaliny stabilní a udržovat v rozmezí 8,3-9,5.
  • Návod k použití panelových baterií zabraňuje dlouhodobému vypouštění vody ze systému. V opačném případě se vnitřní ocelové stěny konstrukce dostanou do kontaktu s kyslíkem, což povede k korozi.

Z těchto důvodů je zdaleka nedostatečné získat panelové radiátory.

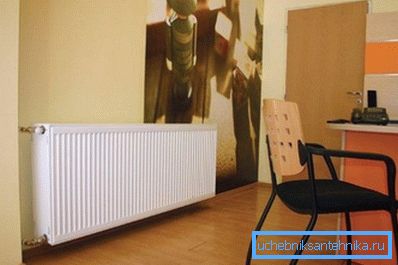

Na fotografii - baterie s bočním připojením

Typy panelových radiátorů

Všechny existující ocelové panelové radiátory jsou rozděleny do několika skupin.

Zejména podle způsobu připojení mohou být rozděleny do dvou typů:

  • Zařízení se spodním připojením - obě baterie jsou umístěna níže.. Takové spojení je výhodné v případech, kdy jsou topné trubky v podlaze. Je však třeba mít na paměti, že v tomto případě je koeficient tepelné ztráty poměrně velký.
  • Při bočním připojení - v tomto případě je vstup na horní straně a výstup je na spodní straně.. To umožňuje rovnoměrné vytápění topného zařízení. Pokud však návrh má mnoho částí, pak v tomto případě dojde k významným ztrátám tepla.
Baterie se spodním připojením

Jak bylo uvedeno výše, uvažované radiátory se mohou lišit v počtu panelů. Tímto kritériem jsou zařazeny do těchto typů:

Typ 10 Jsou to jednoradová zařízení bez konvekčních kanálů.
Typ 11 Skládá se z jednoho panelu, nicméně, na rozdíl od druhého, mít ocelovou přepravku, která zajišťuje konvekci vzduchu.
Typ 21 Návrh se skládá ze dvou panelů.
Typ 22 Zařízení obsahuje dva panely a dvě latě, takže vzduchové kanály jsou umístěny po obou stranách chladiče.
Typ 21 Konstrukce je ocelový panelový radiátor z třech panelů se třemi řadami ploutví pro průchod vzdušných hmot.

Tip! Pokud znáte typy radiátorů, není správné volit správně topné zařízení v závislosti na prostoru vytápěné místnosti.

Rozvržení panelu

Zařízení se také liší podle velikosti, což může být následující:

  • Šířka - 40 - 300 cm;
  • Výška - 30 - 90 cm.

Před zakoupením zařízení je proto nutné vypočítat velikost radiátorů, které závisí na podlahovém prostoru a kapacitě systému.

Výrobci ocelové baterie

Jak víte, kvalita baterií závisí nejen na typu konstrukce, ale také na výrobci. Proto byste neměli upřednostňovat nejlevnější výrobky od méně známých výrobců. Drobná výhoda může vést k tomu, že brzy bude nutné měnit radiátory vlastními rukama.

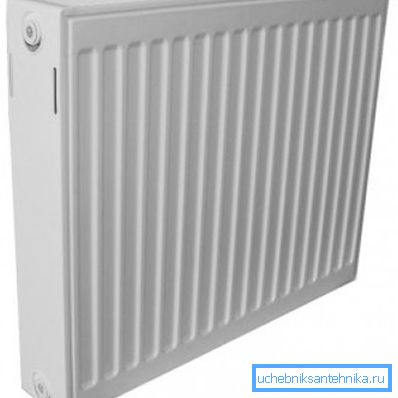

Ocelové chladiče

Panely těchto výrobců se doporučují dobře:

  • Buderus (Německo);
  • Thermoplus (Itálie);
  • Lidea (Rusko);
  • Kermi (Německo) a další.

Výrobky by se navíc měly zakoupit v rozsáhlých obchodech s hardwarem, aby se zabránilo padělání a věřil se při plnění záručních povinností prodávajícím.

Závěr

Panelové ocelové radiátory mají několik výhod oproti jejich protějškům, avšak je třeba mít na paměti, že jejich použití je omezeno na určité technické vlastnosti. Pokud podmínky ve vašem vytápěcím systému splňují požadavky těchto zařízení, pak budou vynikající volbou.

Z videa v tomto článku můžete získat další informace o tomto tématu.
