Panelové radiátory: konstrukční prvky, výhody a nevýhody,

Klasická litinová baterie se vždy nezapadá do interiéru. Samozřejmě, můžete ji zakrýt krásnou obrazovkou nebo ji zavřít závěsem, ale pak se lví podíl tepla jednoduše nedostane do místnosti. Řešením v této situaci mohou být kovové radiátorové panely - vypadají neobvyklé a mají vynikající účinnost.

Stylový panelový chladič

Návrhové prvky

Pokud je v případě konvenčních litinových akumulátorů ohřívač rozdělen na samostatné části, pak je plocha panelu pevná. Je vyrobena z ocelových plechů, uvnitř je často svařena s žebry plechové oceli pro efektivnější ohřev místnosti. Díky tomu mají panelové radiátory vyspělou boční plochu, která zlepšuje přenos tepla.

Větrací otvory jsou vyrobeny v horní a spodní části pro zajištění konvekce. S takovým zařízením přibližně 50% energie přenášené do místnosti pochází z tepelného záření z bočního povrchu a přibližně 50% pochází z konvekce. To znamená, že chladný vzduch se odebírá zespodu a vystupuje z horních otvorů, které jsou již ohřívány. Přídavné desky v konstrukci slouží k přímému směru proudění vzduchu.

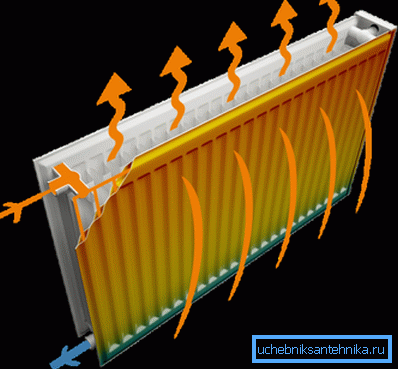

Princip činnosti panelového ohřívače

Jinak je princip fungování panelových radiátorů stejný jako u běžných baterií - horká voda ohřívá kov a dodává do místnosti tepelnou energii. Zakřivená ocelová trubka prochází ohřívačem, kterým cirkuluje chladicí kapalina.

Pokud jde o rozdíly v konstrukci, jsou panelové radiátory rozděleny na:

  • modely bez konvektorového panelu (typ 10) - jsou považovány za nejjednodušší, neexistuje panel konvektorů;
  • s jedním ocelovým panelem (typ 11) - jednořadé ploutve;
  • typ 20 - dvouřadý panelový chladič bez vnitřních žeber;
  • typ 21 - také dvojřadý, ale uvnitř je i jedna řada ploutví (to znamená, že je zajištěna konvekce);
  • typ 22 - 2 řádky a dvojité vnitřní žebrování;

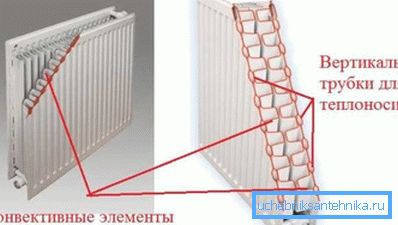

Ve fotolaboratoři 22
  • typ 33 - 3 řádky a trojité vnitřní ploutve.

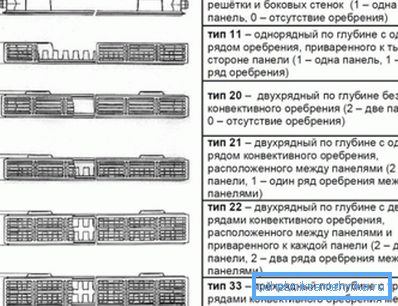

Typy panelových baterií

Panelové radiátory se mohou také značně lišit ve velikosti (jak ve výšce, tak i v hloubce). To umožňuje zvolit topné zařízení pro obyčejný dům a prostor s velkými okny.

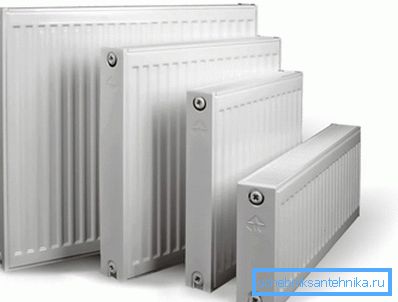

Velikosti se liší v širokém rozmezí.

Pokud jde o připojení potrubí topného systému, existují jak možnosti s bočním připojením, tak i spodní (to znamená, že přívod a zpětný tok jsou umístěny ve spodní části ohřívače).

Dávejte pozor! Toto poněkud snižuje účinnost vytápění, ale tyto panelové radiátory umožňují úplné zakrytí trubek topného systému pod podlahou.

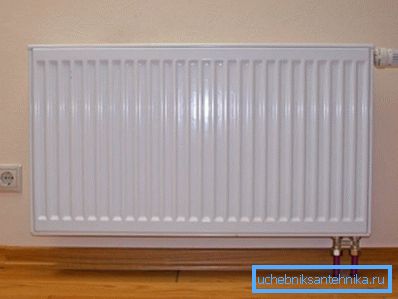

Spodní připojení umožňuje maskovat ohřívací trubky

Také termostat je obvykle součástí sady ohřívačů s nižším připojením (je již instalován na samotném radiátoru). Takže bude možné regulovat provoz baterie v širokém rozsahu.

Přečtěte si více o funkcích panelových radiátorů

Panelové ohřívače mohou mít mírně nižší účinnost než nejlepší zástupci běžných radiátorů (například bimetalických). Ale v plném rozsahu se vyplatí s vynikajícím vzhledem a rozdíl není tak významný. Kromě toho existuje řada funkcí, jejichž znalosti jistě nebudou nadbytečné.

Výhody a nevýhody ocelových panelových radiátorů

Panelové radiátory mají impozantní seznam výhod:

  • díky kombinaci přímého přenosu tepla a konvekce, účinnost zařízení přesahuje 75% a teplo v místnosti je distribuováno rovnoměrněji;
  • takové zařízení se vyznačuje sníženou potřebou chladiva, ve srovnání s topným systémem, který využívá litinové baterie, potřeba vody je více než zdvojnásobena;

Dávejte pozor! Tato funkce má také nevýhodu - protože v topném systému je málo vody, musí být kotel zapnutý častěji, aby se udržovala teplota v daném rozsahu. V systémech centralizovaného vytápění nemá množství chladicí kapaliny v baterii zvláštní roli.

  • Cena panelového radiátoru je nižší než vakuum nebo bimetalický. To se vysvětluje skutečností, že ocel je mnohem nižší než měď a konstrukce ohřívače je poměrně jednoduchá.

Existují samozřejmě některé nevýhody, které můžete vybrat:

  • ocel je náchylná k korozi a obecně se zvyšují požadavky na kvalitu chladicí kapaliny. Zejména by měla být kyselost udržována na normální úrovni (pH by nemělo přesáhnout 9,5);

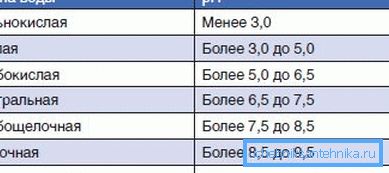

pH by nemělo přesáhnout 9,5
  • Doporučujeme, abyste panelové radiátory neopouštěly dlouho bez vody. Faktem je, že při styku se vzduchem bude ocel houževnatá;
  • tato topná zařízení jsou vhodná pouze pro systémy s běžným tlakem a teplotou chladicí kapaliny nejvýše 110 ° C;
  • netolerují vodní kladivo.

Instalace panelového chladiče

Samotný proces se mírně liší od instalace běžné baterie.

Pokyn se skládá z následujících bodů:

  • Nejprve je třeba zkontrolovat, zda parapet není příliš blízko horní konvekční mřížky. Pokud je vzdálenost menší než 7 cm, pak bude topné těleso horší, aby ohřívalo pokoj;
Konvekce bude přerušena v těsné blízkosti okenního parapetu

Dávejte pozor! Výrobci doporučují, aby zařízení zvolili asi o 10% silnější, pokud jsou mezery mezi podlahou a parapetní plochou menší než 10 cm.

  • pak jsou na stěnu umístěny držáky, jsou vybaveny radiátorem;
  • Radiátor je dále umístěn na konzolách upevněných ve stěně. Současně není obal z topného zařízení zcela odstraněn, ale pouze v místech, kde bude připojeno napájecí a vypouštěcí potrubí;
  • pokud je spojení provedeno ručně, dalším krokem je instalace Mayevského jeřábu v horní části obrazovky a termostatu (také součástí chladiče);

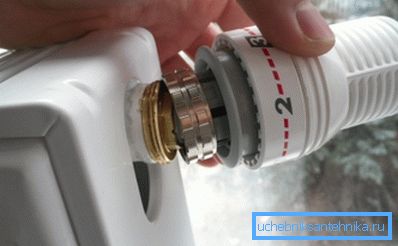

Instalace termostatu
  • jsou instalovány zástrčky.

Nakonec je obal z topného tělesa odstraněn až po ukončení dokončení práce v místnosti. Z tohoto důvodu není nutné ho očistit od prachu a riziko poškrábání povrchu se snížilo.

Nejběžnější chyby při instalaci jsou:

  • horizontální odchylka během instalace. Výsledkem je nižší tepelný výkon zařízení, než je udáno výrobcem;
  • pokud je mezera mezi podlahou a spodní částí panelového radiátoru příliš velká, bude vzduch v dolní části místnosti příliš chladný, což způsobí nepohodlí;
  • Je přísně zakázáno namalovat ohřívač kovovými barvami (tím se zhorší přenos tepla zařízení) a výstup výfukového zařízení je rovněž pomalován.

Pokud jde o výběr tepelné energie, můžete jednoduše vypočítat objem místnosti v kubických metrech a vynásobit číslem 41. Výsledné číslo udává požadovaný výkon ve wattech pro vytápění místnosti. Technické parametry panelových radiátorů vytápění nutně zahrnují tento parametr, takže je možné jej převzít z dokumentace ohřívače.

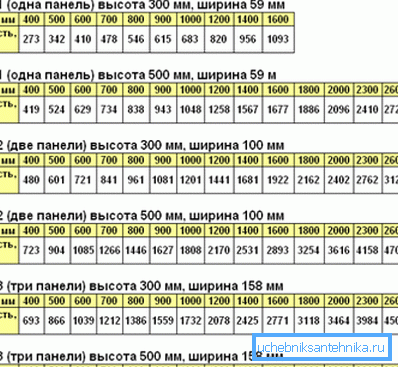

Charakteristika oblíbených panelových radiátorů

Shrnutí

Panelové ohřívače jsou velmi odlišné od všech běžných topných radiátorů. Takovéto ohřívače vypadají stylově a vypadají dobře v jakémkoliv interiéru a možnost nižšího spojení stojí hodně.

Pokud jde o to, jaké panelové radiátory jsou lepší, můžete vám poradit, abyste si vybrali modely s vnitřními žebry, ve kterých bude přenos tepelné energie prováděn dvěma způsoby.

Video v tomto článku zobrazuje zařízení ocelového panelového chladiče.
