Otevřený topný systém nebo uzavřený: vyberte nejlepší

V tomto článku budeme hovořit o rozdílu mezi uzavřeným a otevřeným topným systémem a co je vhodné zvolit pro použití ve venkovském domku. Ale před přijetím správného rozhodnutí zvážíme, co představuje topný okruh s otevřeným okruhem a jaké jsou jeho vlastnosti a nevýhody.

Obecné informace

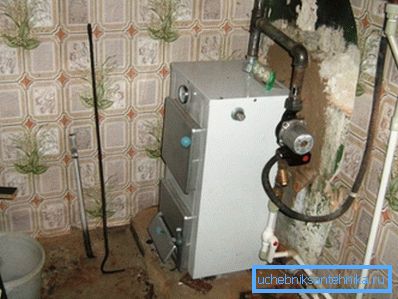

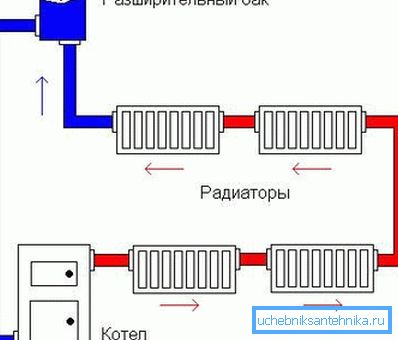

• Schéma otevřeného topného systému vychází ze zákonů termodynamiky.. Při opouštění kotle v potrubí vzniká chladicí kapalina oblast s vysokým tlakem. Ve stejném okamžiku, dále podél potrubí, je umístěna oblast se sníženým tlakem, kde se spouští chladicí kapalina.

Při průchodu potrubím se ohřátá voda postupně uvolňuje teplo a chlazení a opět se zahřívá. (Viz též článek Jednoduchá topná soustava: funkce.)

Důležité: V tomto případě lze jako nemrznoucí směs použít pouze vodu. Použití nemrznoucí kapaliny přispěje k zrychlenému odpařování chladicí kapaliny.

Dnes je takový systém rozumně považován za nejjednodušší, protože pracuje na principu přirozené cirkulace chladicí kapaliny. Současně je takový systém v porovnání s uzavřeným analogovým systémem méně energeticky nezávislý.

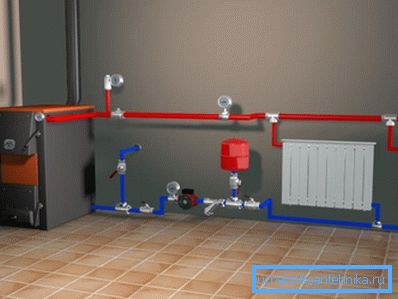

• Uzavřený okruh je zcela utěsněn, a proto se obsah potrubí a chladiče neodpařuje.. Cirkulace chladicí kapaliny čerpadlem.

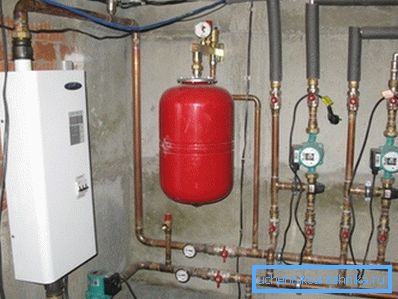

Kromě kotle a cirkulačního čerpadla zahrnuje systém i použití potrubí, radiátorů a expanzní nádoby.

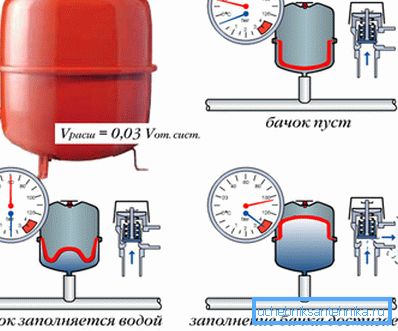

Když teplota chladicí kapaliny stoupne, ventil se otevře v expanzní nádrži a přebytečná ohřátá kapalina se odebírá. Pokud dojde k poklesu teploty chladicí kapaliny, je nedostatek čerpán zpět do systému cirkulačním čerpadlem.

Hlavní výhodou tohoto schématu je schopnost udržovat tlak v původně stanovených mezích.

Hlavní rozdíly

Porovnání toho, co je lepší otevřený nebo uzavřený topný systém, zvážit charakteristické rysy jejich konstrukce a provozu:

• Nezáleží na tom, zda je schéma uzavřeno nebo otevřeno a expanzní nádoba se tam a tam používá. Ale v otevřeném systému je tento prvek umístěn v nejvyšším bodě okruhu a v uzavřeném systému neexistují žádné zvláštní požadavky na umístění nádrže.

Důležité: Při použití moderních kotlů zahraniční výroby můžete odmítnout použití dálkového expanzního tanku, protože je zabudován do zařízení z továrny.

• Schéma uzavřeného typu je zcela izolováno od atmosférických toků, což znamená, že vstup vzduchu do něj je vyloučen. V důsledku této funkce se zvyšuje životnost topných zařízení. Díky dodatečnému tlaku v horní části systému je možnost vzduchových zátek v radiátorech minimalizována.
• Otevřený systém je ručně vyroben s použitím trubek s velkým průměrem. Kromě toho je třeba tyto trubky naklonit tak, aby umožňovaly přirozenou cirkulaci. Toto řešení komplikuje instalaci. V systému uzavřeného typu se používají trubky o menším průměru, jejichž cena je nižší. Znovu není potřeba vydržet svah, a proto konečný výsledek vypadá více esteticky.
• Systém otevřeného typu je prakticky tichý, protože se používá přirozená cirkulace chladiva. V uzavřeném systému nesprávně umístěné čerpadlo způsobuje šum. Proto je důležité, aby se nejčastěji přistupovalo k instalaci čerpadla.

Výhody a nevýhody otevřeného systému

K těmto výhodám patří:

• jednoduchá příručka a provoz;
• žádný hluk způsobený přirozenou cirkulací;
• zajištění rovnoměrného vytápění místnosti;
• možnost zrychleného spuštění a zastavení systému;
• pracovat bez ohledu na napájení, což je obzvláště důležité, pokud je dodávka elektrické energie v zemi nestabilní;
• spolehlivost a dlouhou životnost zařízení používaného v takových schématech.

Mezi nedostatky zaznamenáváme následující funkce:

• Možnost vstupu vzduchu do zařízení a v důsledku toho vytvoření vzduchových zátek v radiátorech, což vede k poklesu účinnosti systému a někdy k jeho úplnému selhání.
• Pravděpodobnost kavitačních procesů v důsledku vstupu vzduchu do zařízení, což vede k poškození potrubí a klempířských armatur.
• Pravděpodobnost zmrazení vody v expanzní nádrži.
• Potřeba průběžného sledování hladiny vody v expanzní nádrži za účelem vyloučení odpařování.
• Odpařování a v důsledku toho neschopnost používat nemrznoucí směs, která by nemrzla.
• Velkost použitého zařízení s nízkou účinností.

Výhody a nevýhody uzavřeného systému

K těmto výhodám patří:

• snadná instalace a následná obsluha;
• není potřeba nepřetržitého sledování hladiny chladicí kapaliny;
• použití nemrznoucí směsi bez nebezpečí odpařování;
• žádné riziko zmrazení vlivem použití nemrznoucí směsi jako nosiče tepla;
• schopnost přizpůsobit teplotu v místnosti zvýšením nebo snížením obsahu chladicí kapaliny v systému;
• není třeba regulovat tlak v systému;
• ziskovost a vyrobitelnost zařízení v kombinaci s dlouhou životností.

Mezi nevýhody uzavřeného systému je třeba poznamenat následující body:

• závislost zařízení na dostupnosti elektrické energie, protože čerpadlo vyžaduje elektřinu;
• při provozování systému v zemi možná budete muset koupit generátor, jehož cena je vysoká;
• pokud se přeruší těsnost spojení potrubí a zařízení, není vyloučeno pronikání vzduchu se všemi nežádoucími následky;
• použití velkých expanzních membránových nádrží, což komplikuje instalaci.

Aplikační systémy

Navzdory skutečnosti, že otevřený a uzavřený topný systém plní svou hlavní funkci, dělají to různými způsoby. Proto se budeme snažit zjistit, která možnost a kde je vhodné ji aplikovat.

Zdá se, že otevřený systém je časově prověřená volba, která je snadněji realizovatelná ve venkovském domku.

A to je pravda, ale pouze pokud je dům používán k trvalému pobytu.

• Pokud je takové vytápění postaveno v zemi, která se používá pouze o víkendech, je toto řešení plné mrazu chladiva a deformace potrubí. Řešení problému může být provedeno vypouštěním vody, ale je to únavné, když to uděláte při každém odchodu z dachy.
• Systém uzavřeného typu je vhodnější pro zařízení v venkovských domech, které se z času na čas používají, protože potrubí a radiátory nejsou naplněny vodou, ale nemrznoucí.

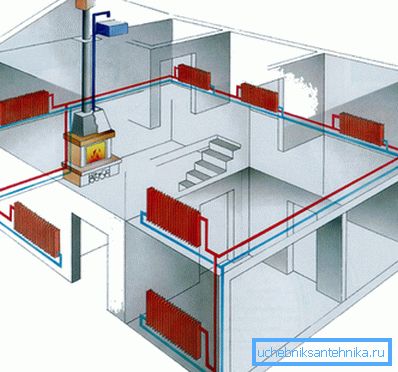

• Opět platí, že je lepší vybrat schéma otevřeného typu pro domy s podkrovím nebo pro dvoupatrovou chalupu. V takovém případě je možné kotle a expanzní nádobu uspořádat s velkým rozdílem výšky a tím zajistit dobrou cirkulaci vody.
• Uzavřený systém je na úrovni zařízení méně náročný, a proto je vhodný pro použití v jednopatrových domcích bez speciálně vybavené podkroví.

Závěr

Nyní, když máme obecnou představu o tom, co tvoří uzavřený a otevřený topný systém s nuceným oběhem, můžeme zvolit vhodnou možnost.

Existují nějaké otázky, které potřebují objasnění? Další užitečné informace lze nalézt sledováním videa v tomto článku.
