Ohřívací krby. schéma topení. odrůdy zařízení s otevřeným a

Někteří majitelé venkovských domů namísto utilitárního a ne velmi estetického kotle, topení chladicí kapaliny, preferují alternativní metody vytápění. Rostoucí popularita získává krb pro vytápění domu.

Kromě pohodlí vytvořeného otevřeným plamenem mohou tato zařízení účinně ohřívat vzduch pro potrubní systém nebo vodu pro radiátory. Pokyny pro uspořádání takové klimatické sítě jsou uvedeny níže.

Obecná schéma vytápění

Navzdory velkému množství různých klimatických zařízení, krby na vytápění domů neztrácejí svou popularitu. Navíc díky technickým vylepšením se takový design stal nejen exkluzivním prvkem návrhu místnosti, ale také efektivním způsobem, jak zahřát všechny prostory obydlí.

Ohřívací krb může zvýšit teplotu vzduchu nejen v místnosti, kde je instalován, ale také v sousedních (i když má dům půdní nebo druhé patro).

Chcete-li tento problém vyřešit, použijte jednotky, které vám umožní organizovat:

• vytápění vzduchu - ohřátý vzduch přes speciálně vybavené vzduchové kanály se dostane do jiných místností;
• ohřev vody - otevřený oheň ohřívá chladicí kapalinu ve speciální nádrži nebo cívce, po níž je kapalina dopravována přes potrubí do radiátorů topení (jako u klasického topení).

Dávejte pozor! Pokud plánujete instalovat kamna v horní části krbu, může být dokonce použita pro vaření. Nezapomeňte, že v tomto případě se postaráte o kvalitní větrání, jinak se vůně smažených ryb nebo maso rozšíří po celém domě.

Zeptejte se podrobněji, kam se nyní používají krby na vytápění.

Odrůdy zařízení

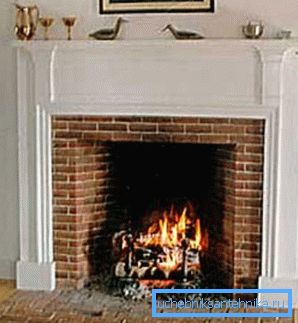

S otevřeným krbem

Diskuse o topení a krbů doporučujeme začít s klasickými možnostmi - návrhy s otevřeným krbem. Dlouho sloužily jako zdroj tepla, ale nedostatek takového řešení je zřejmý: přístroj nebude schopen ohřívat ani průměrnou plochu místnosti, aniž bychom zmínili sousední místnosti.

To je způsobeno mimořádně nízkou efektivitou. Pořádání domácího vytápění krbem s otevřeným krbem by mělo být připraveno na to, aby se do komína vypařilo více než 80% tepelné energie a pro vytápění se používá pouze 20%.

Kromě toho udržení plamene v otevřených krbů bude vyžadovat dvojnásobné množství paliva (cena je dostatečně vysoká) než u ohřívačů s uzavřeným krbem. Také v místnosti, kde je jednotka instalována, je nutné zajistit tok požadovaného množství čerstvého vzduchu, který je zapojen do procesu spalování.

Nezapomeňte na pravidla požární bezpečnosti.

Příslušná instrukce zní takto:

1. Nesmíte ponechat vynikající plamen v peci dlouhou dobu (v noci nebo během nepřítomnosti majitelů v domě).
2. Podlaha u topného zařízení musí být pokryta nehořlavým materiálem (zvláště pokud jsou pro vytápění krby na spalování dřeva, z nichž může při spontánním zacházení vypadat doutnavý popel).

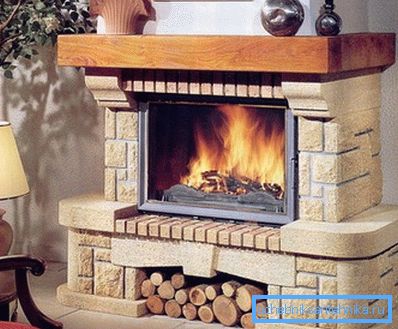

S uzavřeným krbem

Takové krby na vytápění domů mají některé výhody:

1. Vysoká účinnost. Více než tři čtvrtiny tepelné energie vznikající při spalování paliva jsou efektivně využívány.
2. Může být použit jako přídavný nebo záložní zdroj tepla v domě.
3. Pecové komory jsou vyrobeny z vysoce pevného materiálu s vysokou tepelnou setrvačností. Dokonale odolávají silným teplotním výkyvům, odolávají korozi a vytápějí místnost po ukončení procesu spalování dřeva.
4. Venku je spalovací komora chráněna žáruvzdorným sklem, které odolává teplu až na 800 stupňů Celsia. Je namontován tak, že je vhodné naložit palivo do krbu.

Dávejte pozor! Vytápění krbem doma by mělo zajistit výrobu asi 1 kW tepelného výkonu na 4 m 2 prostoru. Kromě toho musí být prostor místností, kde je topení instalován, alespoň 45 m 2.

Vzhledem k tomu, že k udržení ohně je nutný kyslík, je nutné vybavit výrobní větrání v místnosti. Objem přítoku se vypočítá následovně: pro výrobu 1 kW tepla je zapotřebí 10 m3 vzduchu

To znamená, že pokud oheň generuje 5 kW tepla, kanál s ventilátorem by měl poskytnout příjem 50 m3.

Velkou výhodou uvažovaných konstrukcí s uzavřeným topením je, že při instalaci dodatečného vybavení mohou ohřívat vzduch nejen v místnosti, kde jsou instalovány, ale také v sousedních místnostech. A můžete všechno postavit vlastním rukama, aniž byste přilákali drahé specialisty.

Vytápění designem s krbem

Než zahříváte dům s krbem, měli byste pečlivě porozumět principům fungování a konstrukčním prvkům klasické verze popsané jednotky.

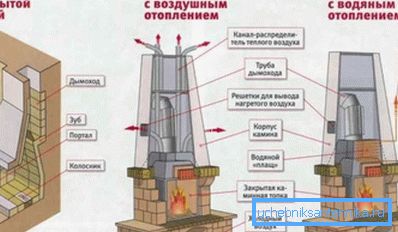

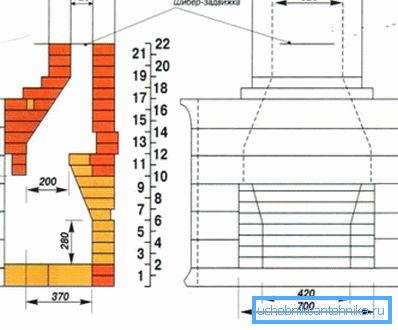

Takže, jaký je obvyklý krb:

1. Hlavním prvkem je ohniště, nad ním je komín, kterým se odstraňují produkty spalování škodlivé pro lidi. Plocha průřezu by měla být nejméně 10% plochy spalovací komory. V tomto případě by měl být klasický galvanizovaný komín připojen k odvodu kouře z krbu ve vzdálenosti nejméně 5 metrů.

1. Místo spojení mezi trubkou a samotnou komorou, kde probíhá spalování dřeva, je opatřeno posuvnou nebo závěsnou brankou. Pomůže udržet nahromaděné teplo a bude užitečné při čištění odtokových kanálů z uloženého uhlíku.
2. Při stavbě domu je důležité poskytnout další základnu pro instalaci jednotky, protože průměrná hmotnost konstrukce je asi půl tuny. Pokud se chystáte uspořádat krbové vytápění venkovského domu, který byl již vybudován, dbejte na posílení jeho jednotlivých konstrukčních prvků.

Ohřev přilehlých místností probíhá podle dvou hlavních schémat:

• ohřátý cirkulující vzduch;
• s ohřevem teplonosné kapaliny, která je pak distribuována do radiátorů.

Vytápění vzduchovým krbem

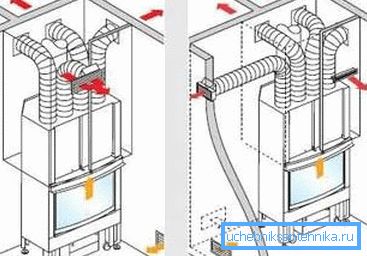

V tomto případě je krb navržen a zkonstruován tak, aby existoval prostor pro cirkulaci vzduchu mezi ocelovým nebo litinovým krbem a vnějším pláštěm ohřívače. Ten je po zahřátí distribuován do jiných místností domu pomocí speciálně instalovaných a propojených vzduchovodů.

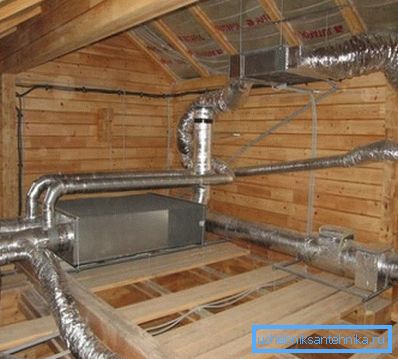

Mohou být namontovány jako uzavřené (ve stěnách nebo v podkroví) a otevřeným způsobem. Materiálem budou trubky z pozinkované oceli nebo hliníku.

Může být uspořádán oběh vzdušných hmot:

1. Přirozeným způsobem. V tomto případě je pohyb vzduchu zajištěn rozdílem v jeho teplotě a hustotě. Výhodou je úplná netěkavost topného systému. Nevýhodou je nízká produktivita a neschopnost organizovat, a tím ohřev rozsáhlé struktury.
2. Násilně. V takovém případě použijte různé ventilátory a turbíny, které fungují na elektřinu. Nezapomeňte, že vzduch bude stále cirkulovat v uzavřeném okruhu, protože plot zimních mračen v zimě je nežádoucí kvůli nízké teplotě.

Dávejte pozor! Je-li prostor místností velký, nebo délka vzduchových kanálů přesahuje 3 metry, nebo dům má mnoho oddělených místností, je nutné použít pouze vytápění s nucenou ventilací.

Typicky je takový plán topení navržen a zkonstruován během výstavby domu. V opačném případě bude velmi problematické vytvářet vzduchové potrubí a esteticky je potěšit v místnostech.

Výše popsaná topná síť je docela efektivní. Může dokonce ohřívat prostorné venkovské vily. Dalším přínosem je nepřítomnost chladicí kapaliny, která by po zastavení dodávky tepla mohla zmrznout.

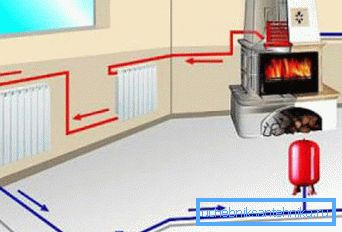

Ohřev vodního krbu

Pece této jednotky se skládá ze dvou vrstev, mezi kterými cirkuluje teplonosná tekutina. Následně je voda nebo nemrznoucí směs dodávána přes potrubí do radiátorů, kde probíhá výměna tepla mezi vodou a vzduchem v místnosti.

Výhodou tohoto systému je, že je schopen poskytnout obyvatelům chalupy nejen teplo, ale také teplou vodu pro domácí potřebu. Chcete-li to provést, musíte v horní části ohřívače nainstalovat speciální nádobu o požadovaném objemu nebo cívku s nuceným oběhem.

Řízení výkonu zařízení lze provádět také různými způsoby:

• ručně - zvýšením nebo snížením průtoku vzduchu vstupujícího do pece (k tomuto účelu se používají speciální ventily);
• automaticky - zde se uvedou do provozu termostaty, na kterých závisí intenzita čerpadel, které čerpají chladicí kapalinu.

Při rozhodování o použití krbu s vodním okruhem jako hlavním zdrojem tepla je třeba si uvědomit následující nuance:

1. Krb rychle zahřeje místnosti v domě, ale ihned ochladí poté, co oheň zhasne. Proto je lepší jej použít pro vytápění chalup a chalup, které nejsou určeny pro celoroční život (v tomto případě dbejte na to, aby potrubí naplňovaly nemrznoucími prostředky, nikoliv vodou, ale nemrznoucími prostředky).
2. Potrubí, kterými proudí chladicí kapalina, nesmí mít průměr větší než 10-15 mm, jinak dojde k velkým tepelným ztrátám.

Výhody a nevýhody ohřevu krbu

Mezi pozitivní aspekty využití krbů jako hlavního zdroje tepla patří:

• rychlost vytápění prostor domu (trvá mnohem méně času než použití tradičního kotle s teplonosnou kapalinou);
• úplná nestálost (s výjimkou systémů s nucenou cirkulací vzduchu a kapalinou pro přenos tepla - v tomto případě bude čerpadlo potřebovat elektrickou energii);
• není třeba přidělit samostatnou místnost pro instalaci kotle;

• cenově dostupné vybavení;
• estetické vlastnosti - krb nejen ohřívá, ale také účinně zdobí místnost;
• možnost nejen vytápění domu, ale i teplou vodu a vaření jídla na speciálně instalovaném sporáku.

Nevýhody zahrnují potřebu ukládat velké množství palivového dříví, stejně jako obtížnost čištění spalovací komory z popela.

Vlastnosti designu krbů

Bez ohledu na to, zda si sám navrhujete krb nebo že jste tuto odpovědnou práci svěřili odborníkovi, musíte se ujistit, že během jeho výstavby jsou dodržena tato pravidla:

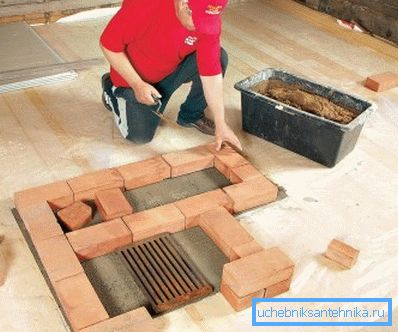

1. Krb by měl být namontován na pevných podkladech, zhotovených ze železobetonu, cihel nebo skloviny.

1. Instalace okruhu pro ohřev vzduchu nebo vody se provádí po pevném upevnění požární komory.
2. Vzduchové potrubí pro vytápění by mělo být umístěno ve všech místnostech (i v podkroví nebo podkroví). Aby potrubí vypadalo více esteticky příjemné, mohou být zakryty sadrokartonovými deskami. Nezapomeňte přijmout opatření pro tepelnou izolaci a protipožární ochranu.

1. Hlavním uzlem vzduchového systému s nuceným oběhem je žádoucí umístit do zadní místnosti, protože hluk z obslužných ventilátorů může způsobit nepohodlí a způsobit nepohodlí.

Bezpečnostní opatření při provozu krbů

Abyste se vyvarovali zranění, popálenin a požárů, při použití ohřívačů krbů byste měli dodržovat tato pravidla:

• nemůžete vařit jídlo přímo v peci nebo jakýmkoli jiným způsobem ho používat pro jiný než určený účel;
• Neplňte hořící palivo vodou, protože to může způsobit praskliny ve spalovací komoře;
• na povrchy krbu neumisťujte cizí předměty, zvláště ty, které se mohou vznítit při působení vysokých teplot;
• nečistěte spalovací komoru a stropní zbytky z pozůstatků nespáleného paliva, dokud není jednotka zcela ochlazena;
• nepoužívejte krb, když zjistí poruchu spalovací komory;
• malé děti by neměly zůstat v blízkosti pracovního nebo horkého krbu bez dohledu dospělých.

Závěr

Krby - jeden z nejstarších způsobů zahřátí domu. Použitím dodatečného vybavení, které je do nich vestavěno, můžete zajistit pohodlí a teplo v celém domě.

Hlavním důvodem je správné provedení všech technických výpočtů a stavebních prací. Více o tom můžete získat z níže uvedeného videa. A pokud máte nějaké dotazy - požádejte je v komentáři, rádi vám pomůžeme s tímto problémem.
