Ohřívací klapka zvýší účinnost vaření pece

Kovové kuchyňské a topné pece mají nepochybnou výhodu - kompaktnost. Taková jednotka nebude ve vaší domácnosti nebo venkově zabírat mnoho prostoru. Pro zlepšení účinnosti ocelových a litinových kamen je použit tepelný štítek.

Nevýhody kovových sporáků a jejich opravy

1. Kompaktní rozměry kovových sporáků mají nevýhodu - příliš malý výměník tepla.

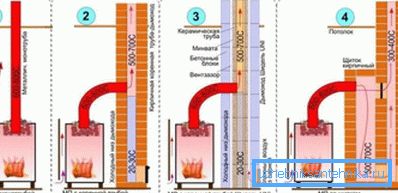

2. Kromě toho mají plynné produkty spalování velmi vysokou teplotu - od + 300 ° a více. Proto musíme uvažovat o požární bezpečnosti a izolovat komín.
3. Jak je známo, účinnost sporáků je úměrná inverzní teplotě spalného odpadu. Pro vaření jsou varné jednotky daleko od veškeré tepelné energie.
4. Navíc takové pece obvykle mají krátké komínové kanály. Proto jsou absorbovány trochu tepla.

Dávejte pozor! Ze všech těchto důvodů pokyny uvádějí, že maximální tepelná ztráta jednotek spadá na komín, podle něhož jsou spalovací produkty uvolňovány do atmosféry. To znamená, že velké procento tepla z použitých pecí na vaření paliva tráví na "vytápění ulice".

1. Takové tepelné ztráty jsou z jakéhokoli hlediska iracionální. Je třeba je minimalizovat. Jedním z nejběžnějších způsobů, jak snížit ztrátu energie v peci, je vybavit jednotku vlastními silami topným štítem.

Co je zařízení

1. Klapka je malá cihlová zeď připojená k peci, uvnitř níž je rozvinutý systém komínů..
2. Taková zařízení jsou téměř nikdy vyrobena ze skříňky.. Stín je ohříván díky plynům, které jsou vyvedeny ze sporáku. Strukturálně, zeď není schopna hodit hodně tepla do životního prostředí.

1. Existují složitější a pohodlnější návrhy, jejichž cena je vyšší. Jsou vybaveny malými pecemi. Mohou být vyrobeny nezávisle na varné desce a připojeny například k sporákům s krbem.
2. Cihla má dobrou tepelnou vodivost a především - vysokou tepelnou kapacitu. Při zahřátí sporáku nebo při vaření se zahřívá, ale několik hodin vypouští teplo do místnosti. Takže můžete získat analogu z cihelných kamen. Jen jednodušší konstruktivně a za méně peněz.

Dávejte pozor! Topná a varná pec s ochranou je schopna mít tepelný výkon 7/14 kW. Když spaluje palivo, stěna po dlouhou dobu dává okolnímu prostředí asi 1 kW tepla. Aby se místnost nezávisle ohřála, nestačí to, ale aby nedošlo k rychlému vysychání, je dostatek energie.

Konstrukce zařízení

Konstrukce topných desek jsou rozděleny do dvou kategorií: mohou být tlusté nebo tenkostěnné.

O tloušťce stěny

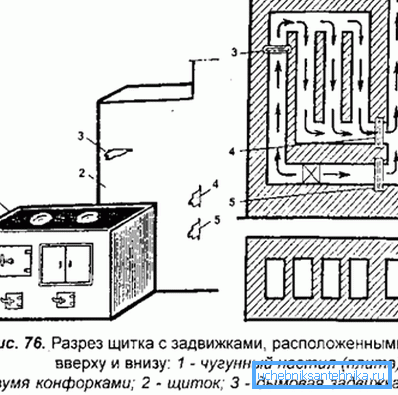

1. Desky s tlustými stěnami jsou položeny v polovině cihel. Musí být dobře předehřáté. Pokud se neustále používá varná deska s vyhřívací klapkou, doporučuje se takové zařízení. Mimo jiné jsou z hlediska požární bezpečnosti vhodnější konstrukce s tlustými stěnami.
2. Ohřev tenkostěnné klapky je umístěn ve čtvrtině cihel. Pro splnění požárních požadavků jsou tyto konstrukce často pokryty kovovými kryty.
3. Povrch stěn může být omítnut, obložen dlaždicemi nebo po dokončení spár zbaven bez dokončení. Při ohřevu pece je nutné ohýbat ohřívačem.

1. Zařízení mohou pracovat ve dvou režimech provozu - v zimě a v létě. V prvním z nich se design úplně zahřívá, v druhém částečně.

Dávejte pozor! Při pokládce vytápěcího štítu se na ně aplikují zvýšené požadavky na ochranu proti požáru. Například zařízení by mělo být postaveno nutně na samostatném základě. Musí být vodotěsné.

Jakou spojku preferuju

Umístěte topné desky vlastním rukama, s přihlédnutím k několika doporučením.

1. Racionálnější konstrukce v polovině cihel. Tenké konstrukce se však rychleji zahřívají a rychle ochlazují.
2. Umístění? cihly, navíc vyžaduje splnění zvýšených protipožárních opatření. Takže je žádoucí vzít takové štíty do ocelového pláště.
3. Teplota spalovacích produktů by neměla být nižší než + 100 °. V opačném případě může trakce v peci výrazně klesnout a kondenzát se začne usazovat na svých prvcích.
4. Stejně jako u všech komínů v pecích by ventily měly používat ventily pro nastavení. V opačném případě teplota v místnostech klesne velmi rychle.

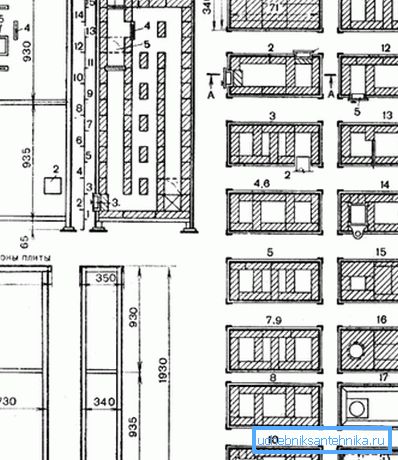

5. Pořadí topného štítu je vyrobeno z obyčejných červených cihel. Musí to být korpulentní, mezera v materiálu potřebném pro izolaci, ale je to v tomto případě na všechno.
6. Pro vázání zdiva je nutné použít maltu z trouby. Cementová písková směs není odolná vůči vysokým teplotám.

Pracovní schémata

Podle principu fungování se rozlišují dva typy zařízení.

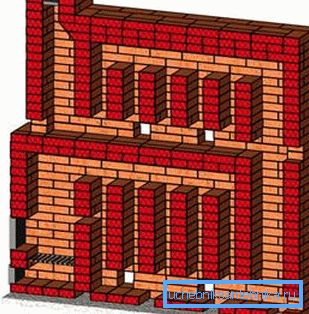

Kryty kanálů

1. Uvnitř tohoto zařízení je nějaký labyrint komínů, které mají stejnou sekci.
2. Když jsou tyto topné desky umístěny, mohou mít horizontální i vertikální přepážky.
3. Tepelná energie ke stěnám spalovacích produktů dává v procesu jednotného pohybu po celé délce kanálů.
4. V zařízeních typu potrubí mosty často obcházejí komín. Oni jsou oplocení odděleny. Je nutné, aby varná kamna v letním období nevyhřívala místnost.

U pecí a krbů nejsou zapotřebí propojky, protože jsou vybaveny štíty pro větší přenos tepla. Zařízení pro výkonnou kovovou jednotku, například pro Bavaria (tepelný výkon 14 kW) bez takového propojky, by se nemělo dělat. (Viz také článek Biopaliva pro krby: funkce.)

Zařízení Bell

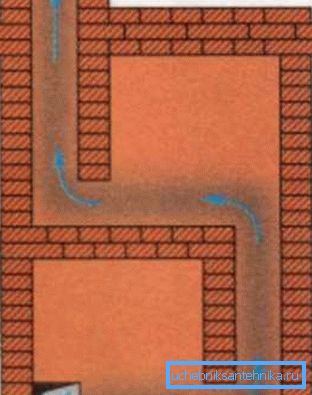

Ohřívací štít typu kolpak se skládá z jedné nebo několika dutin, které jsou spojeny komíny. Výstup a vchod kanálu do všech uzávěrů je značně pod horní částí jeho roviny.

Proč je to nutné? Vyhřívaný vzduch a pec plyny vždy proudí nahoru. Do penisu pronikne plyny, které před ochlazováním budou umístěny. Když se vzdávají své teplo, budou nahrazeny novou částí ohřátých produktů spalování a budou proudit dolů do komína do ulice.

Dávejte pozor! Mělo by se mít na paměti, že štít s dvěma klapkami bude mít z odpadních produktů více tepla, než je jedna druhá klapka. Jejich cena je stejná, protože náklady na materiál jsou rovnocenné.

Vlastnosti implementace obvodové desky

1. Kromě obdélníkových zařízení, když není dostatek místa v místnosti, je často vybaven rohový štít. Kromě skutečnosti, že tento návrh šetří užitečný objem, díky větší ploše výměny tepla vybíjí více energie.

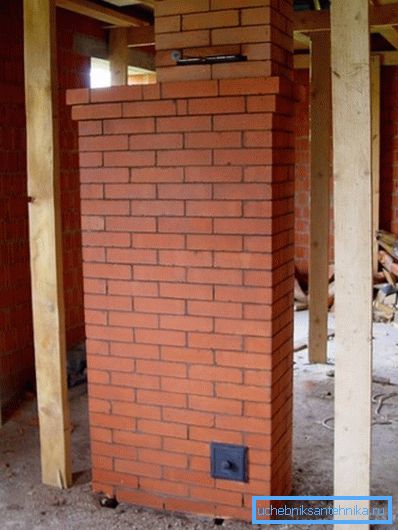

2. Pokud je klapka vybavena samostatným ohništěm, přemění se z přídavného prvku kamny na plnohodnotné topné zařízení.
3. Vlastní palivová komora je zapotřebí, aby nedošlo k zbytečnému roztavení sporáku. (Viz též článek Vytápění soukromého domu s palivem: funkce.)

Závěr

Vytváření vlastního ručního ohřívacího štítu výrazně zvýší produktivitu hlavní pece díky lepší výměně tepla v místnosti.

Podívejte se na video v našem článku, obsahuje mnoho dalších informací.
