Ohřívače pro větrání: typy, instalace, výpočty

Tématem tohoto článku jsou zařízení pro ohřev vzduchu v napájecí větrání. Zjistíme, jaké jsou a jak jsou namontovány. Kromě toho musíme zjistit, jak se provádí výpočet ohřívače vzduchu.

Účel použití

A ve skutečnosti, proč potřebujete přívod teplého vzduchu?

Existuje několik důvodů:

• Jeho nízká teplota znamená nevyhnutelnou kondenzaci ve ventilačních kanálech.. Jakákoli opatření pro tepelnou izolaci ventilačních trubek sníží pouze jejich počet, ale zcela nevyřeší problém. Ale zahřívání vzduchu na vstupu z ulice vám umožní zapomenout na kondenzaci vlhkosti.
• Proud ledového vzduchu v ložnici nebo školky sotva učiní váš pobyt pohodlný a bezpečný pro vaše zdraví.

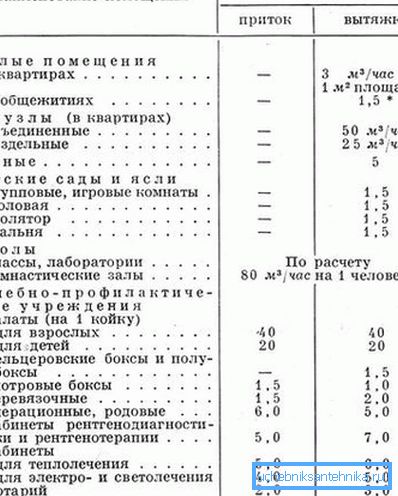

Mimochodem: často v těchto pokojích je uspořádán pouze kapuce. Přítok je zajištěn díky cirkulaci vzduchu mezi místnostmi.

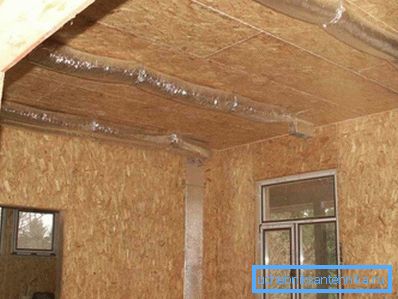

• Nakonec existuje taková věc, jako je systém vytápění vzduchu. Vyhřívaný přívod vzduchu spolu s rekuperačními systémy eliminuje potřebu radiátorů nebo podlahového vytápění spolu se složitým a nákladným zapojením nosiče tepla.

Druhy

Podle jakých označení mohou být ohřívače klasifikovány?

Zdroj tepla

Ve své kvalitě lze použít:

1. Elektřina.
2. Teplo generované individuálním topným kotlem, kotelnou nebo kogenerační jednotkou a dodáno do ohřívače chladicí kapalinou.

Podívejme se na oba schémata podrobněji.

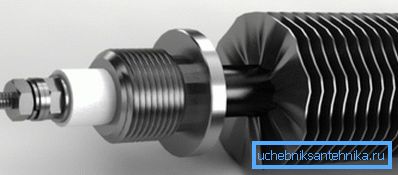

Elektrický ohřívač vzduchu pro větrání čerstvého vzduchu je zpravidla několik trubicových elektrických ohřívačů (topných prvků) s nalepenými žebry pro zvýšení výměny tepla. Elektrický výkon těchto zařízení může dosáhnout stovek kilowattů.

Při výkonu 3,5 kW nejsou připojeny k zásuvce, ale přímo na panel s odděleným kabelem; s výkonem od 7 kW, doporučujeme silu od 380 V.

Odkaz: vytápění vodičů je přímo úměrné proudu, který protéká. Zvýšení napájecího napětí umožňuje snížit provozní proud při zachování elektrické energie.

Jaké jsou výhody elektrického ohřívače pro větrání na pozadí vody?

• Snadná instalace. Souhlaste s tím, že je mnohem snazší propojit kabel s topným zařízením než cirkulovat chladicí kapalinu.
• Žádné problémy s izolací vložky. Ztráta v napájecím kabelu kvůli vlastnímu elektrickému odporu je o dva řády menší než tepelná ztráta v potrubí s jakýmkoli chladičem.
• Jednoduché nastavení teploty vzduchu. Aby teplota přívodního vzduchu byla konstantní, postačí namontovat nekomplikovaný řídicí obvod s tepelným čidlem v napájecím obvodu ohřívače. Pro porovnání, systém ohřívačů vody vás přiměje vyřešit problémy s přizpůsobením teploty vzduchu, nosiče tepla a výkonu kotle.

Má napájecí zdroj chyby?

1. Cena elektrického zařízení je o něco vyšší než cena za vodu. Například 45-kilovoltový elektrický ohřívač může být zakoupen za 10 až 11 tisíc rublů; ohřívač vody stejné kapacity bude stát jen 6-7 tisíc.
2. Důležité je, že při přímém vytápění s elektřinou jsou pobuřující provozní náklady. K ohřevu chladicí kapaliny, která přenáší teplo do systému ohřevu vody ve vzduchu, se používá teplo spalování plynu, uhlí nebo pelet; toto teplo v kilowattech je mnohem levnější než elektřina.

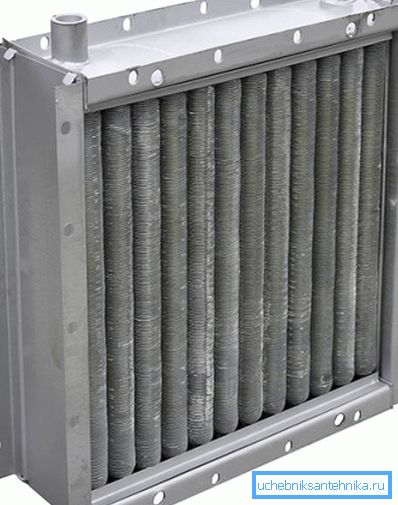

Ohřívače vody pro přívodní ventilaci jsou obecně konvenční výměníky tepla s vyvinutými žebry.

Voda nebo jiná chladicí kapalina, která v nich cirkuluje, odvádí teplo do vzduchu procházejícího ploutvemi.

Výhody a nevýhody schématu odrážejí vlastnosti konkurenčního řešení:

• Náklady na topení jsou minimální.
• Náklady během provozu jsou závislé na typu použitého paliva a na kvalitě izolace tepelného přenosu.
• Nastavení teploty vzduchu je poměrně složité a zahrnuje flexibilní systém pro řízení cirkulace a / nebo kotle.

Materiály

U elektrických ohřívačů vzduchu se obvykle používají hliníkové nebo ocelové lišty na standardních topných prvcích; méně obvyklé topné schéma s otevřenou wolframovou cívkou.

Pro ohřívače vody jsou charakterizovány třemi verzemi.

1. Ocelové trubky s ocelovými žebry zajišťují maximální konstrukci levosti.
2. Hliníkové trubky s hliníkovými žebry díky vyšší tepelné vodivosti hliníku zaručují mírně vyšší přenos tepla.
3. Konečně bimetalické výměníky tepla vyrobené z měděné trubky s hliníkovými žebry poskytují maximální přenos tepla za cenu poněkud nižší odolnosti vůči hydraulickému tlaku.

Vlastní provedení

Pár řešení si zaslouží zvláštní zmínku.

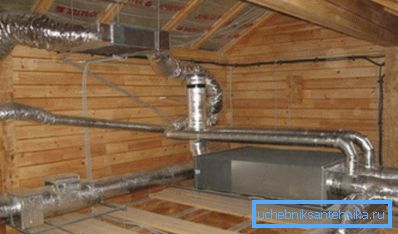

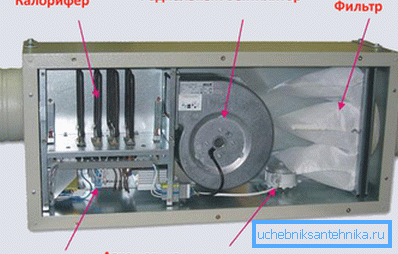

1. Vzduchotechnické jednotky jsou ohřívač s předem nainstalovaným ventilátorem pro přívod vzduchu.

1. Navíc průmysl vyrábí výrobky s rekuperátory tepla. Část tepelné energie se odebírá z průtoku vzduchu v odsávací větrání.

Montáž

Pokud se při instalaci elektrických zařízení nevyskytují žádné zvláštní problémy, je vše s vodou poněkud komplikovanější. Jaká je vazba ventilačního ohřívače? Pro samonapíjecí systém s nízkým příkonem vzduchu je nejjednodušším řešením instalace dvojice uzavíracích ventilů (v případě opravy) a termostatické hlavice na výstupu do mezery před ohřívačem.

Kromě toho je nutno dodat spojení s celkovým topným systémem s bypassem, který umožní vypnutí zařízení bez zastavení cirkulace. Pokud je vysokotlaký ohřívač vzduchu odpovědný za ohřev vzduchu ve větrání celé budovy, taková instrukce bude samozřejmě nevhodná. Zde je jeden z možných páskových schémat.

Program pravděpodobně vyžaduje několik poznámek.

• Uzavírací ventily na vstupu, jako v předchozím případě, jsou potřeba v případě opravy nebo výměny ohřívače samotného nebo uzavíracího ventilu bez zastavení oběhu v hlavním okruhu.
• Hrubý filtr zabraňuje zablokování třícestného ventilu nebo čerpadla z písku, písku nebo rezu.
• Cirkulační čerpadlo umožňuje cirkulaci chladicí kapaliny přes malý prstenec přes propojku.
• Zpětný ventil zabraňuje tomu, aby se chladicí kapalina pohybovala přes propojku v opačném směru: tlak na průtokovém potrubí je vždy větší.

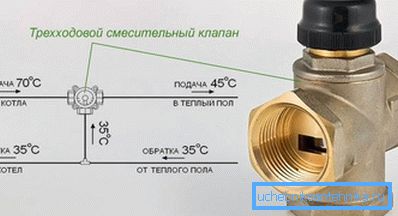

• Konečně hlavní prvek schématu - třícestný ventil s elektrickým pohonem a teplotním čidlem - umožňuje míchání média pro přenos tepla z přívodního a zpětného potrubí a dávkuje směs v závislosti na naměřených hodnotách snímače.

Důležité: Okamžik, který není uveden na schematickém obrázku - bude funkční pouze v případě, že je na zpětném potrubí umístěna přídržná podložka (například na jedné z přírub spodního ventilu).

Výpočet

Jaký je výpočet výkonu ventilačního ohřívače?

Zde je jednoduchý vzorec tvaru Q (W) = L * 0.335 * (TV-Tn), kde:

• Q - výkon zařízení;
• L - průtok vzduchu v kubických metrech za hodinu;
• TV a Tn - výstupní teplota a vstřikovaný proud.

Takže pro venkovní teplotu -5 ° C, cílovou teplotu vstupního větrání + 18 ° C a spotřebu vzduchu 500 m3 / hod bude výpočet ventilačního ohřívače 500 * 0.335 * 23 = 3852.5 wattů.

Závěr

Doufáme, že jsme mohli odpovědět na všechny otázky, které se v čtečce shromáždily.

Další materiál případu, jak je obvyklé, naleznete v přiloženém videu v tomto článku. Úspěchy!
