Ohřev vodních konvektorů - teplo bez prodlení
Používání vody jako chladicí kapaliny je nákladově efektivní myšlenka. Stále více než namísto obvyklých baterií jsou instalovány ohřívače vody v bytech. Takové výhody jako: bezpečnost, kompaktnost, exkluzivní design přispívají k rostoucí popularitě konvektorů.
Návrhové prvky
Zevnitř je jednotka obdélníkové pevné těleso, pokryté mřížkou. Verze podlahy je jako malá lavice, nástěnný panel má malou tloušťku a vestavěné panely lze vidět pouze přes mřížku.

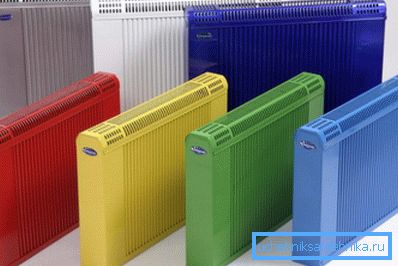

Klasický plášť je vyroben z nerezové oceli. Vzhledem k designovým prvkům místnosti a přáním zákazníků může být tělo vyrobeno ze dřeva, mramorových třísek nebo MDF panelů.

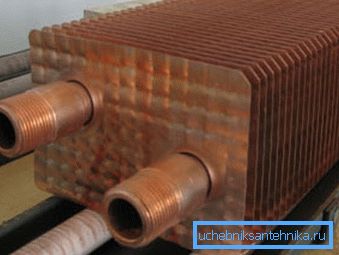

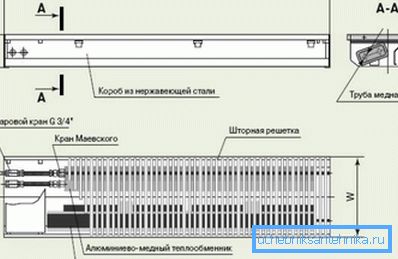

Asketické venku, uvnitř konvektoru ohřevu vody jsou složitější. Jejich "srdce" je považováno za výměník tepla, kterým je měděný plochý nebo potrubí ve formě cívky. Na to jsou kolmo k metodě pevně uchycených lamel.
Místo jejich připojení k potrubí by mělo vyloučit nejmenší mezery, které snižují přenos tepla. Měď se nejčastěji používá k výrobě desek, může docházet ke změnám oceli a hliníku, hlavně je to, že tepelná vodivost je ve výšce.
Dávejte pozor! Vzhledem k trvalému kontaktu s vodou musí být tento prvek také odolný proti korozi. Proto jsou preferovány neželezné kovy.

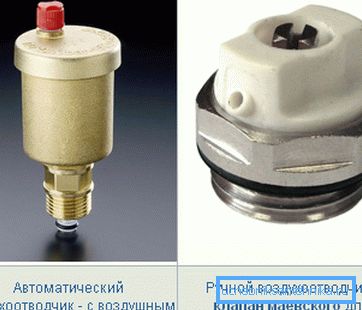

Připojení ke stoupacímu nebo centrálnímu potrubí je prováděno prostřednictvím speciálních vstupů se závitem uvnitř, které jsou umístěny na konci zařízení nebo na straně. U moderních topných vodních konvektorů jsou instalovány kohouty, ventily nebo ruční / automatické ventily, které uvolňují přebytečný vzduch, což ovlivňuje přenos tepla.
Je-li součástí balení elektronický termostat / termostat, bude sledovat pracovní rytmus zařízení. Proces ohřevu se při dosažení nastavené teploty pravidelně zastavuje a začíná znovu, když se vzduch ochladí.

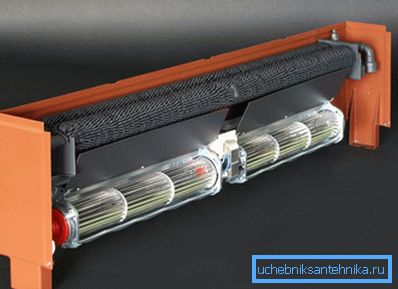

Pro zvýšení cirkulace vzduchu je použit ventilátor, který je již vestavěn nebo bude muset být zakoupen. Tento užitečný přísun (1-2 kusy) se nachází pouze v ohřívačích konvektorů pro vytápění podlahového vytápění.

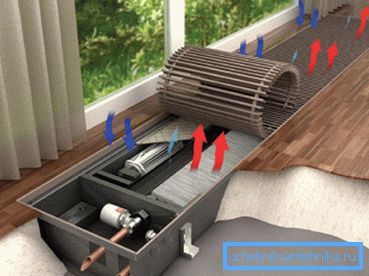

Jak se konvekce udržuje v teple
Na rozdíl od běžných baterií, které ohřívají vzduch tím, že vyzařují teplo z jejich povrchů, konvektory na ohřev vody působí odlišně. Míchají vzduchové hmoty, nahrazují teplý vzduch chladem a vytvářejí příjemnou atmosféru. Necítí suchost a specifický nepříjemný zápach spáleného prachu.
Horká voda z topného systému vstupuje do výměníku tepla a ohřívá desky. Vzhledem k tepelné vodivosti použitého materiálu, jak bylo zmíněno výše, se části velmi rychle zahřívají. Prostřednictvím otvorů v mříži se teplé masy volně zvedají, přemístěné chladnými masami.
Vestavěný ventilátor tento proces stimuluje a po několika minutách už můžete cítit výsledek. Účinnost se zároveň zvýší na 95%, což značí použití vodních konvektorů v prostorných místnostech s velkými okenními a dveřními otvory.
V souladu s požadavky GOST 20849-94 musí mít konvektory na ohřev vody první základní charakteristiku - těsnost a pevnost, která se kontroluje při zkušebním tlaku vody 1,5 MPa. Topné články a pouzdro musí být potaženy antikorozní, tepelně odolnou kompozicí.
Mimo jiné je vodní konvektor vytápění poměrně levný vzhledem k jeho rostoucí popularitě. Instalace odborníků na konstrukci stěn, podlah nebo soklu vás bude stát téměř dvakrát levnější než vnitřní. Tato cena je odůvodněna složitostí předběžných prací na výklenku zařízení ve zvýšené podlaze.

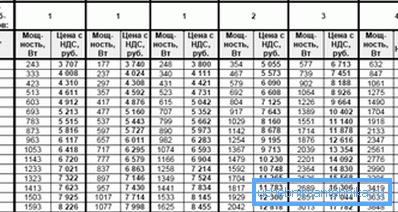

Stručný popis typických konvektorů
Jejich technické vlastnosti jsou důležité pro ohřívače vody, je na jejich základě vybrán určitý model ohřívače.
Charakteristiky nejvíce typických konvektorů jsou v následujících mezích:
- maximální přípustný tlak během provozu je 16 barů;
- tlakové zkoušky - 25 atm;
- teplota vody může dosáhnout 130 ° C;
- maximální vytápění skříně - 60 ° C;
- výměník tepla může být 4 nebo 6 řad;
- objem vody ve výměníku tepla je 0,7-0,9 l;
- výkon za hodinu od 90 do 170 litrů;
- výkon od 100 do 200 kW;
- hmotnost v rozmezí od 14 do 21 kg.
Montážní práce
Pokyny pro instalaci ohřívačů vody jsou jednoduché a spočívají v připojení na topné potrubí. Interiérové modely jsou instalovány současně s podlahovým přístrojem, lze kdykoli nainstalovat modely stěn nebo podlah.
Proces instalace zahrnuje zapojení elektrických kabelů, okruhů napájení chladicí kapaliny a zařízení pro jednotku, které by mělo být vyrovnané s konečnou podlahou. Je lepší svěřit tuto práci kvalifikovaným odborníkům.
Dávejte pozor! Vypočítejte kapacitu instalace a instruujte odborníka, pokud nejste tepelný inženýr, nemůžete při výpočtu vytápění zohlednit například tepelné ztráty. Budete potřebovat informace o prostoru místnosti, její izolaci a výšce stropů.
V závislosti na účelu může konvektor topné vody provádět 2 funkce:
- vyhřívání místnosti - zařízení je instalováno mimo okenní otvory;
- vytvořit vzduchovou bariéru pro studený vzduch v okenní oblasti - ohřívač proti oknu ve vzdálenosti 20 až 30 cm.
Bezvadné vytápění je dosaženo splněním následujících podmínek instalace:

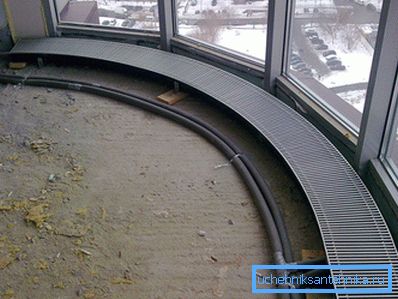

- Vstup / výstup chladicí kapaliny je vyroben z pevných nebo ohebných spojů a uzavíracích ventilů (v ceně).

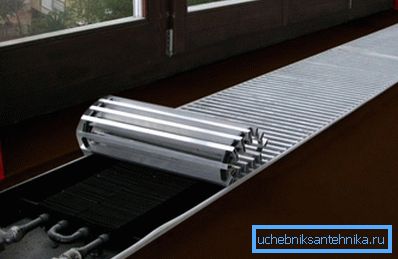

- Konvektorová výklenka by měla mít takovou hloubku, aby dekorativní kryt zařízení byl v jedné rovině s hotovou podlahou.
- Přípustné mezery na šířce a výšce konvektoru od 10 do 15 mm.
- Nastavení topného tělesa konvektoru vodorovně vyrovnané a zajištěné.
- Mezery jsou izolovány a utěsněny speciálním materiálem..
- Po instalaci hotové podlahy připojte eyelinery (elektrický je nutný, pokud je vestavěný ventilátor).
- Zbylé mezery utěsněte těsnicím / konečným materiálem, zapněte přístroj a kryt mřížkou.
Instalace ohřívačů na stěnu a podstavce nemá tolik nuancí a spočívá v připojení objektu k vodovodní síti, což je snadné se svými vlastními rukama.
Než začnete pracovat s ohřívačem stěn, musíte baterii vyjmout a potom pokračovat přímo k instalaci.
- Namísto konektorů chladiče našroubujte na pouzdra dvě spojky o stejném průměru, obvykle 20 mm.
- Na konzolách upevněte konvektor a zarovnejte jeho os s osami závitů.
- Natočte závity ohřívače, zasuňte spojky až na doraz a utáhněte pojistné matice.
- Abyste se vyhnuli nárazu vody, spusťte stoupačku, otevřete ventily pomalu.

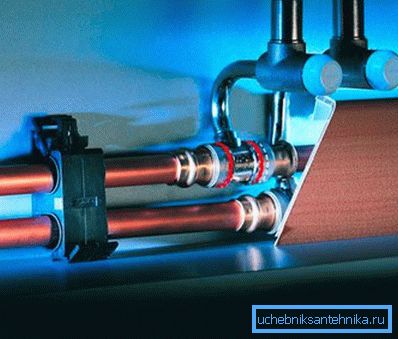

Dávejte pozor! Při propojení modelu soklu s městským topným systémem použijte vícevrstvé plastové trubky vyrobené ze síťovaného polyetylénu se speciálním příslušenstvím. Druhou možností je pájení měděnými armaturami pro potrubí. Tím ochráníte svůj návrh před triky se změnami teploty vody a tlakových rázů.
Shrnutí
Použití vodních konvektorů - nejlevnější způsob vytápění. Různá instalační instalace umožňují jemné zahřátí místnosti bez vysušení vzduchu. Systémy řízení teploty vám umožňují udržovat konstantní teplotní prahovou hodnotu, čímž ušetříte rodinný rozpočet.
Video v tomto článku bude detailně a jednoduše demonstrovat proces instalace vodního podlahového konvektoru.
