Ocelové trubkové radiátory pro obytné a průmyslové prostory

Jedním z nejdůležitějších parametrů v každé místnosti je komfortní teplota. Toho lze dosáhnout pomocí různých topných systémů, které se používají v obytné a průmyslové výstavbě.

Nejčastěji se teplo přenáší do atmosféry místnosti pomocí radiátorů, jejichž konstrukce může být libovolná. Dnes budeme mluvit o trubicovité struktuře, povídáme o jejích vlastnostech, rozměrech a dalších parametrech.

Princip provozu radiátorů

Ačkoli existuje několik způsobů, jak vytápět pokoj, nejstarší a nejspolehlivější jsou stále považovány za radiátory sestávající ze sekcí. Uvnitř jsou kanály nutné pro pohyb chladicí kapaliny, což je nejčastěji obyčejná voda.

Zvažte princip činnosti radiátorů podrobněji a zaměřte se na tři komponenty:

1. Radiace - během provozu baterie vydávají teplo. Mimochodem, bylo zjištěno, že tmavé předměty dávají do atmosféry místnosti více než lehké.
2. Konvekce - typ přenosu tepla, když dochází k přenosu vnitřní energie v tocích a tryskách.
3. Tepelná vodivost - proces přenosu tepelné energie z ohřátých těles na méně ohřátý.

Vyrobte radiátory od:

• litina;
• hliník;
• oceli;
• měď.

Mohou být také bimetalické, například uvnitř mědi, a na vrcholu hliníku, nebo ocel plus hliník.

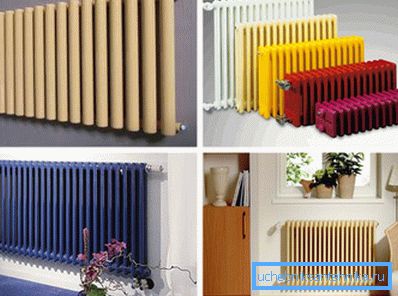

Konstrukce může být panelová a trubková. Ty se dnes staly především v poptávce díky své efektivitě a zajímavým návrhovým řešením. Níže uvádíme tyto parametry podrobněji.

Vlastnosti

Tubulární radiátory se skládají z několika částí, stejně jako většina ostatních konstrukcí tohoto typu. Nicméně v nich nejsou zkroucené, jako u litinových, hliníkových nebo bimetalických radiátorů topení, ale svařovaných dohromady.

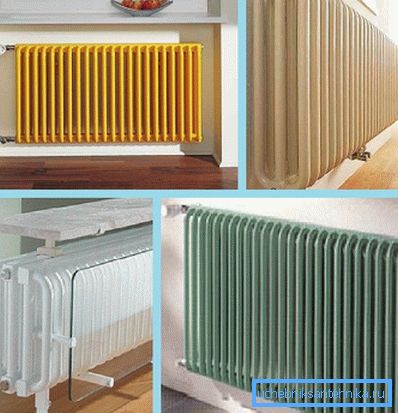

Stupeň účinnosti zařízení závisí na počtu trubek v řezu. Například minimální účinnost může být získána ze 2 trubek, nejlepší možností je 6.

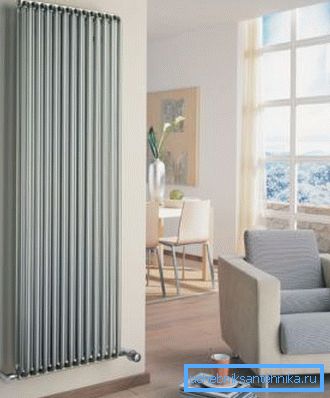

Tip: Chcete-li ohřívat velké plochy, doporučujeme instalovat radiátory s větší hloubkou, ve kterých bude účinnost vyšší.

Obvykle trubkové konstrukce pro vytápění jsou vyrobeny z oceli. Popularita materiálu zvyšuje jeho sílu a spolehlivost v provozu, navíc trvá agresivní prostředí. V našich podmínkách se tento parametr považuje za důležitý, protože kvalita chladicí kapaliny se obvykle nachází na nízké úrovni.

Tyto a další vlastnosti, jako například nízká hmotnost, které umožňují ruční sestavení a rozebírání zařízení ručně, umožňují, aby zařízení zůstala v poptávce na trhu. Kromě toho je cena ocelových radiátorů 2 až 5krát nižší než litinová nebo hliníková z jedné topné plochy.

Výhody:

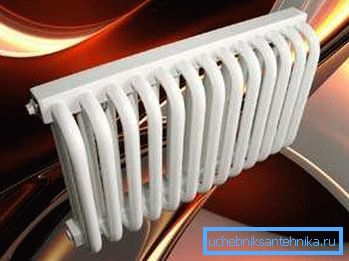

1. Hygiena, protože zařízení nemá žádné ostré rohy, je snadno čistitelné od prachu. Stejný parametr je pro děti bezpečnější.
2. To snáší tlakové ztráty topného tělesa z oceli.
3. Materiál výroby se liší odolností proti korozi. Pro zlepšení svých technických vlastností je opatřena povlakem uvnitř polymerních sloučenin, což prodlužuje životnost zařízení.

Nevýhody:

1. Nízké emise tepla, pokud tedy budeme považovat cenu za 1 kW výkonu za bod výpočtu, bude zařízení nejdražší.
2. Bodová svařovací místa představují potenciální riziko těchto radiátorů. Kvůli silným tlakovým ztrátám mohou unikat.

Tip: instalace takových zařízení je výhodná v systémech autonomního vytápění.

Celkové rozměry a tlak

První parametr je nezbytný pro výběr místa instalace ohřívače:

Vypočítat počet sekcí

Jak bylo uvedeno výše, trubkový ohřívač může být instalován v systému ústředního vytápění a při individuálním vytápění. I když je druhá možnost nejvýhodnější kvůli nízkému tlaku chladiva.

Nicméně, kdekoli je nainstalován, je nesmírně důležité provést správný výpočet potřebného počtu jeho sekcí. Jinak nebudete mít očekávaný efekt pohodlí.

Konstrukce, přestože má průřezové zařízení, ale není skládací, takže nemůžete následně přidat chybějící nebo odstranit další. Standardním číslem jsou 2., 6., 8. a 12. sekční radiátory, někdy najdete komerčně dostupné baterie, které obsahují 14 nebo 16 baterií.

Tip: Při výpočtu počtu sekcí je třeba vzít v úvahu, že průměrný tepelný výkon každého z nich může být v rozmezí 80-120 wattů.

Pokyny pro stavbu říkají, že podle norem pro vytápění 1 m² je třeba utrácet 100 wattů tepla. Potřebujete znát pouze prostor místnosti a znásobit tuto hodnotu o 100 wattů.

Při výpočtu je třeba vzít v úvahu i následující faktory:

1. Pokud je v místnosti 2 vnější stěny a 1 okno, je nutné přidat 20% k výsledné hodnotě.
2. S 2 vnějšími stěnami a prvním oknem se poptávka zvyšuje o 30%.
3. Pokud je okno obráceno na sever nebo na severovýchod, mělo by se přidat množství tepla do 10%.
4. Při instalaci trubicového radiátoru musí být potopen v nekrytém hlubokém výklenku, přenos tepla se musí zvýšit o 5%.
5. U uzavřeného výklenku s pevným panelem a 2 vodorovnými štěrbinami zvýšíte přívod tepla o 15%.

Tip: Pokud je v místnosti několik faktorů, které vyžadují zvýšení tepelné energie, musí být shrnuty, aby bylo dosaženo konečné potřeby vytápění.

Příklad

Je-li plocha místnosti 20 m² potřebujete - 20 x 100 W = 2000 W. Poté je nutné rozdělit průměrnou hodnotu přenosu tepla jednoho úseku - 2000: 100W = 20 (sekce). Nyní můžete zakoupit jeden nebo dva radiátory tak, aby součet jejich sekcí se rovnal 20.

Pokud má místnost 1 okno a 2 vnější stěny, přidejte další 4 sekce - 20 x 20% = 24 sekcí.

Jak připojit trubkové radiátory

Existují tři hlavní způsoby, jak připojit tento typ topení k domácímu topnému systému:

1. Dole - potrubí ze zdroje tepla je dodáváno na spodní trubku chladiče na jedné straně, výstup je připojen k druhému.

1. Boční - potrubí horké vody je na jedné straně připojeno k hornímu potrubí, odstraňuje se ze spodního konce.

1. Diagonální - trubka ze zdroje tepla je přiváděna do horního odbočného potrubí akumulátoru a současně je výstup z protilehlé strany od dolní odbočky.

Tip: Odborníci se domnívají, že největší vliv přenosu tepla z chladiče lze dosáhnout bočním připojením.

Tubulární radiátory v provedení místnosti

Výběr ohřívače, doporučujeme pokračovat nejen s jeho náklady, důležitým faktorem bude vzhled zařízení. Rovněž je vhodné vzít v úvahu architektonické rysy budov a návrh prostorového vytápění.

Současně existuje mnoho omezení, která mohou ovlivnit výběr topného zařízení, například návrh místnosti a vlastnosti materiálu, z něhož je chladič vyroben.

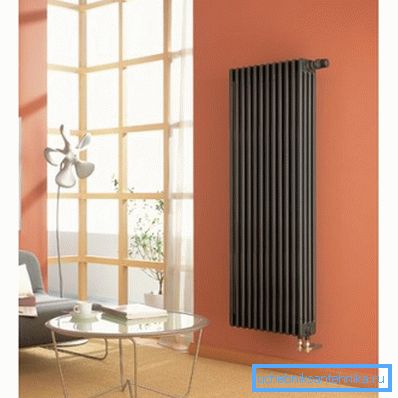

Ačkoli rozsah těchto výrobků je poměrně velký, zvláštní místo zaujímá obava Arbonia, jehož motto je "teplo prostor v nejlepším tvaru". Jeho hlavními produkty jsou trubkové radiátory z oceli, designové radiátory a ohřívače ručníků.

Při navrhování topného zařízení se berou v úvahu nejen optimální tepelné rozložení záření a konvekce, ale také estetická součást zařízení. Výrobky můžete používat v průmyslových a obytných budovách, protože zaoblenými rohy nepředstavují nebezpečí pro lidi, a snadné čištění umožňuje dokonce i alergie.

Závěr

Po podrobném zvážení v článku ocelové trubkové radiátorové otopné těleso lze říci, že úspěšně zapadají do prostoru jakéhokoliv prostoru - obytného a průmyslového. Při výběru je třeba věnovat pozornost správnému výběru úseků, jakož i estetické stránce zařízení.

Nejlépe je aplikovat v autonomním topení, kde je nízká hladina chladicí kapaliny. Video v článku vám pomůže najít další informace k tomuto tématu.
