Ocelové radiátory: jak levné, ale kvalitativně vytvářejí

Vytvoření vytápěcího systému svého domu nebo bytu, každý majitel chce, aby baterie, které si vybral, byly silné a krásné a levné. Dnes není třeba hledat kompromisní řešení. Všechny tyto vlastnosti mají ocelové radiátory.

Navíc jsou co nejjednodušší instalovat, protože jsou tou nejlepší volbou pro ty, kteří se vlastními rukama opravují.

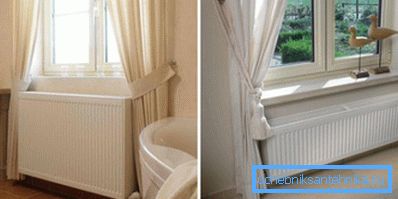

Ocelové topné panely představují levný způsob návrhu topného systému.

Odrůdy produktů

Vynikající technické vlastnosti a spotřebitelské vlastnosti uhlíkové oceli nevyžadují důkaz. Tento materiál je široce používán pro výrobu obrovského množství různých výrobků: od hraček po automobily.

Radiátory pro topné systémy nebyly ponechány stranou. Pevnost, lehkost a ohebnost oceli je jedním z populárních materiálů pro výrobu baterií.

V fotoelementových radiátorech

V současné době existují dva hlavní typy ohřívačů:

  • typ panelu;
  • svařované z ocelových trubek.

Pojďme se zabývat každým podrobněji.

Ocelové plechy pro vytápění

Takové zařízení pro konstrukční vytápění se skládá z následujících částí:

  1. Ocelová deska s kanály pro průtok chladicí kapaliny. Ona sama je dvě plechy z oceli s předem lisovanými drážkami, které jsou navzájem svařeny. V radiátorech může být jeden, dva nebo tři kusy. Pak jsou propojeny potrubími.
  2. Výměník tepla. Je svařena s deskou a slouží ke zvětšení kontaktní plochy ohřátého kovu se vzduchem v místnosti. To zlepšuje přenos tepla a tím i výkon baterie.

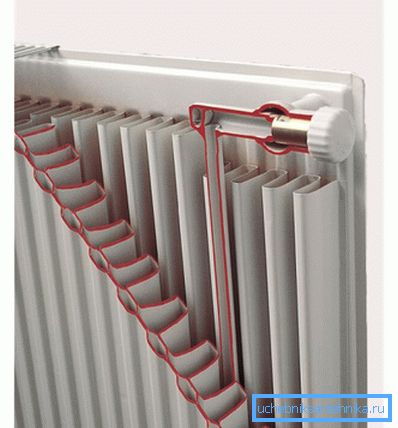

Schéma panelového chladiče

Dávejte pozor! Deska a výměník tepla v baterii nemusí být sám. Vyrábí se modely s několika podobnými prvky, díky nimž ocelové radiátory ohřívají vzduch nejen díky ozařování tepelné energie, ale také díky konvekci.

Rozlišují se následující modely zařízení:

  • typ 10 - jeden ocelový plech, žádný výměník tepla;
  • typ 11 - jeden ocelový plech, jedna žebrovaná plocha pro zlepšení kontaktu se vzduchem;
  • typ 20 - dvě ocelové plechy, absence konvektorového chladiče;
  • Typ 21 - dvě ocelové plechy, jeden výměník tepla pro konvekci;
  • typ 22 - dvě ocelové plechy se dvěma radiálními radiátory, které zlepšují účinnost výměny vzduchu;
  • typ 30 - tři řady ocelových plechů bez ploutví mezi nimi;
  • typ 33 - tři řady a tři konvekční mříže.

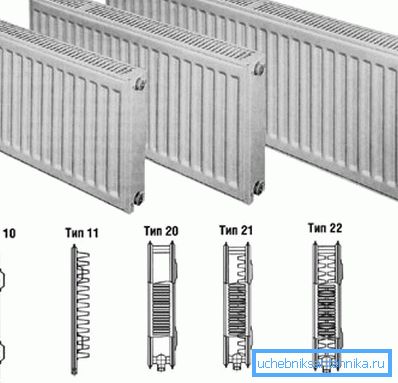

Schématické znázornění některých typů ocelových baterií

Jakkoli to bylo, ocelové panelové radiátory, navzdory počtu vrstev, jsou poměrně úzké a nevyžadují velký prostor pro montáž a masivní konzoly.

Ohřívače ocelové trubky

Strukturálně je tento ocelový radiátor sada kovových trubek (různých průměrů a délky), které jsou svařeny dohromady. Popsaný způsob výroby je namáhavější, proto je cena dotyčných výrobků mnohem vyšší (více než bimetalové baterie).

Jedním ze společných variant je svařování jednoho nebo několika řad vertikálních trubek, které jsou spojeny shora a níže horizontálními kolektory. Ale existují návrhy řešení, která nejenom zahřejí dům, ale také slouží jako dekorace interiéru.

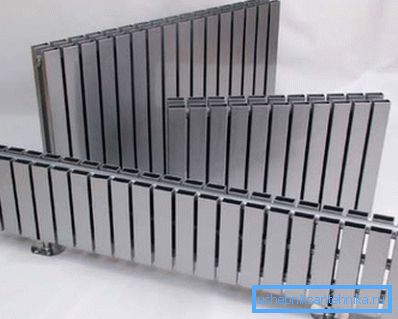

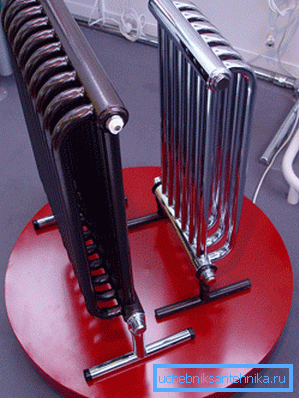

Ocelové trubkové baterie

Výrobci baterií

Především je třeba poznamenat, že ocelové radiátory pro domácnost se nepoužívají velmi často.

Nejběžnější produkty těchto značek:

  • Korado (země původu - Česká republika);
  • PURMO (Finsko);
  • Demrad (Turecko).

Tip! Turecké topné ocelové radiátory, navzdory zárukám výrobců, se neliší ve své kvalitě, protože při jejich výrobě se používá tenká ocelová ocel s nízkou kvalitou a ochranná vrstva laku často obléká. Doporučuje se, abyste se rozhodli pro slavnější značky. V extrémních případech doporučujeme obrátit pozornost k běloruské značce - Lidea - s nízkou cenou a docela přijatelnou kvalitou.

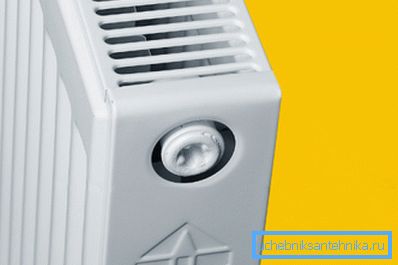

Lidea - evropská kvalita za přijatelné ceny

Technická charakteristika ocelových radiátorů

S ohledem na konstrukční vlastnosti a výrobce, je na čase pokračovat v diskusi o technických vlastnostech jednotlivých modelů, protože přímo ovlivňují výběr konkrétního typu výrobku:

  1. Tlak chladicí kapaliny. Většina radiátorových panelů, tato hodnota je 6-10 atmosfér. To je způsobeno tažností oceli, a proto nelze z objektivních důvodů vytvořit odolnější radiátory. Trubkové modely vydrží přibližně 15 atmosfér. Bez dalších diskusí o technických odstínech je třeba poznamenat, že instrukce pro instalaci ocelových baterií zakazují jejich připojení k vytápěcím sítím s centrálním napájecím okruhem chladicí kapaliny, protože jednoduše nebudou odolávat tlaku vody.
  2. Kvalita cirkulační tekutiny. Radiátory jsou necitlivé na chemické a fyzické složení vody, ale velmi se zhoršují ze vzduchu, který proniká do potrubního systému. Nejmenší vzduchový uzávěr vede k narušení rovnoměrnosti vytápění a způsobuje rychlou korozi oceli.
Vzduch v chladicí kapalině vede k silné korozi oceli

Mnoho výrobců pokrývá vnitřní povrchy baterií se speciálními ochrannými látkami (například Corado radiátory), ale dosud nebyla vyvinuta účinná metoda řešení korozi uvnitř ocelových panelů.

Z těchto důvodů nejsou ocelové baterie instalovány v městských apartmánech, protože chladicí kapalina je vypuštěna na konci doby ohřevu.

  1. Teplota teplé vody. Ocelové plechy odolávají teplotám nepřesahujícím 120 stupňů Celsia. V opačném případě není zaručena celistvost výrobce baterie.

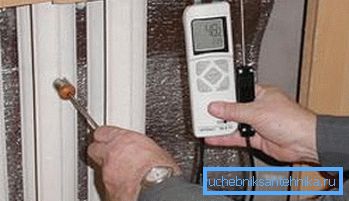

Je nutné pečlivě sledovat teplotu chladicí kapaliny
  1. Vzdálenost mezi trubkami. Potrubí potrubí pro baterie lze uspořádat různými způsoby: od spodku nebo od konce. Ve druhém případě může být vzdálenost mezi přívodem a výstupem odlišná - od 50 do 70 cm. To musí být bráno v úvahu při pokládání potrubí (zejména pokud jsou zapuštěné do stěny). Co se týče trubicových modelů, závisí to na odběru, kterou jste koupili. Rozsah vzdálenosti je extrémně široký: od 12 cm do 3 metrů.
  2. Geometrické parametry. To přímo závisí na tom, jak koupit radiátor, který se hodí do designu místnosti. Kromě toho mají rozměry vliv na váhu, je třeba je brát v úvahu při nákupu a montáži závor. Nejběžnější baterie těchto velikostí:
    • panel - délka do 3 metrů, výška 20-90 cm;
    • tubulární - délka je neomezená, výška je od 20 cm do 300 cm.

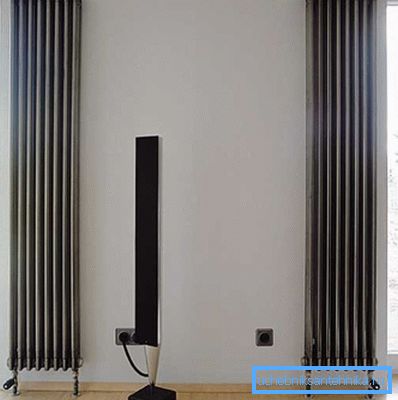

    Radiátory z oceli mohou být součástí interiéru.

    Tip! Před zakoupením nejnovějšího typu baterií zkontrolujte jejich hloubku. Víceřadé radiátory mohou být poměrně "tlusté".

    1. Tloušťka ocelových plechů. Navzdory skutečnosti, že tato nuance vzít v úvahu málo lidí, je to velmi důležité. Z tohoto parametru přímo závisí na tom, jak trvanlivý bude produkt, který si koupíte. Čím silnější je použitá ocel, tím delší bude vařit radiátor.
    2. Ergonomické. Zde mluvíme především o snadné instalaci. Vstupy, jak již bylo zmíněno, lze instalovat jak na boku, tak na dně. Druhá možnost je více estetická, ale vyžaduje pokládku potrubí pod podlahu, což není vždy možné.

    Postup instalace ocelových radiátorů

    Instalace zařízení na stěnu a její ukotvení potrubím nezpůsobí potíže ani pro nováčky. Ale věnujte zvláštní pozornost kvalitě a přesnosti operací. Nejmenší nepřesnost při instalaci držáků může vést k nerovnováze, která způsobí ukládání minerálů do baterie. A to nakonec způsobí poruchu.

    Postup je následující:

    1. Všechny zástrčky jsou vyjmuty z trysek pro baterie, závitové přípojky jsou vyčištěny z prachu a nečistot, baterie je omyta vodou.
    2. Na určených místech jsou namontovány větrací otvory, termostaty a ventily.
    Nezapomeňte upevnit jeřáb Mayevsky

    Dávejte pozor! Pro utěsnění kloubů se doporučuje použít tažnou nebo polymerovou pásku, stejně jako silikonový tmel, který umožňuje dosažení maximální vodotěsnosti spojů.

    1. Stará baterie se vyjme (je-li to nutné). Nezapomeňte vypustit chladicí kapalinu z topného systému. Není-li závitové připojení možné, můžete jednoduše řezat kusy trubek pomocí brusky.
    2. Konzoly jsou zavěšeny na budoucí panel. Předtím je třeba pečlivě označit a vrtat, jinak se baterie na místo nezavazuje a bude vás přinutit znovu připojit držák. Konzoly lze upevnit pomocí hmoždinek nebo kotevních šroubů.

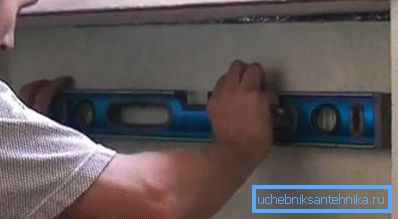

    Před instalací držáků je třeba správně označit.
    1. Sgons se přišroubují na ocelové trubky a na koncích propylenových trubek jsou připájeny speciální spojky.
    2. Instalace celého systému. Je žádoucí používat momentové klíče, které umožňují měřit sílu a pevně utáhnout spoj, aniž by došlo k narušení závitu.

    Potom spusťte systém.

    To se děje tímto způsobem:

    • připravená topná síť je přetlakována (pro tento účel se používá speciální přístroj);
    • potrubí je naplněno chladicí kapalinou (je nutné provést tuto operaci pečlivě, aby nedošlo k pneumatickému a vodnímu kladívko, a také k tomu, aby vzduch unikal přes předem instalované ventily);
    • kotle se spustí v minimálním režimu a až po kontrole spár je konečné nastavení všech provedených parametrů).

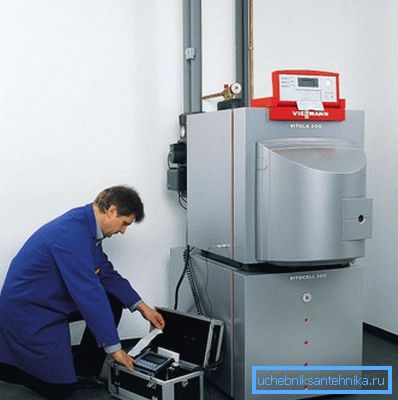

    Teprve po otestování systému můžete spustit kotel v plné kapacitě

    Závěr

    Ocelové radiátory jsou levný a efektivní způsob uspořádání topné sítě s autonomním kotlem. Pokud jde o městské apartmány s ústředním vytápěním, je lepší vybrat si jiná řešení. Další informace o našem tématu se můžete dozvědět z videa, které vám bylo nabídnuto.
