Návrh teploty okolí pro návrh topení a teplotu chladicí

Co určuje teplotu radiátorů v městském bytě? Do GOST nebo SNiP to reguluje? Jaký je teplotní rozvrh topného systému ve vztahu k klimatické zóně? Pokusíme se odpovědět na tyto otázky.

Vypočtená teplota vzduchu

Koncepce teploty vyhřívací doby se netýká pouze teplotního rozvrhu. Stanovují požadavky na stupeň tepelné izolace budovy, její velikost a tepelný tok z topných zařízení umístěných v obytných a jiných prostorách, zasklení a kvalita utěsnění vchodů.

Takže jaký je tento pojem? Jedná se pouze o průměrnou teplotu nejchladnějších pěti dnů posledních 50 let, kdy by provoz topného systému měl poskytovat pohodlné podmínky uvnitř budov.

Tyto podmínky jsou popsány v usnesení vlády Ruské federace ze dne 23. května 2006. Pravidla pro poskytování veřejných služeb občanům:

• V obývacích pokojích umístěných ve středu domu by teplota neměla být nižší než +18 ° C; v rohu - +20 C.

Nuance: Při konstrukční teplotě pod -31 ° C se tyto hodnoty zvyšují na +20 a +22 stupňů.

• Koupelna by měla být nejméně +16 stupňů, v koupelně - +25.

Doporučení pro veřejné instituce lze nalézt v SNiP 41-01-2003 a oddělení standardů. Takže v učebnách by měla být alespoň +21 C, a v obchodě s potravinami - +12 C; v nemocnici je doporučená teplota po otoplastice +22 a při odchylkách štítné žlázy +15.

Vraťme se zpátky, ale trochu zpátky. Kde má návrhář odhadovanou teplotu vzduchu pro konkrétní město?

Veškeré potřebné informace jsou obsaženy v SNiP 23-01-99 Building Climatology. Je zajímavé, že v dokumentu vydaném 8 let po rozpadu Unie jsou zmíněny všechny hlavní sídla bývalých sovětských republik.

Teplotní diagram

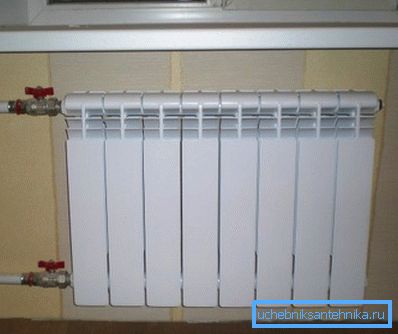

Jaká by měla být teplota topných těles v bytě, která by umožnila poskytnout popsané podmínky?

Určuje průměrnou denní teplotu vzduchu venku.

Závislost je popsána dvěma teplotními grafy:

• Pro topné těleso na vývodu z CHP nebo kotelny je teplota napájecích a vratných trubek v rozmezí 150/70 ° C.
• Ve vlastním systému by měl být teplotní režim topení v rozmezí 95/70 stupňů ve dvou trubkových systémech (tj. Téměř ve všech bytových domech) a 105/70 v jednopalivových topných systémech budov.

Upozorňujeme, že v předškolních zařízeních nesmí maximální teplota vody v topném systému překročit +37 ° C. To má za výsledek kompenzovat tuto nízkou hodnotu, že radiátory ve skupinách mají obvykle velmi působivé rozměry.

Proč je teplota topení v apartmánu tak odlišná od parametrů trasy? Abychom mohli odpovědět na tuto otázku, je třeba stručně vysvětlit princip fungování výtahového náboje (tepelný bod domu).

Požadavky na topný systém se vzájemně vylučují. Na jedné straně, čím menší je změna teploty mezi průtokem a vratným tokem, tím více bude rovnoměrně vytápět baterie v domě a tím vyšší bude účinnost koncových topných těles. Pokud ano, je zřejmé, že míra oběhu v systému by měla být poměrně vysoká.

Přehřátí vratného potrubí je však pro CHP extrémně nežádoucí: kvůli určitým technickým omezením musí být voda před zahájením nového cyklu předem chlazena na teplotu 70 C.

Zařízení výtahu poměrně vymyšleně vyvrací rozpor: část vody z vratného potrubí je vtažena do opakovaného oběhu. Výsledkem je, že při přívodu do přívodních ventilů 140 ° C do domu (přímo na radiátory) je pouze 90-95 stupňů.

O moderním vytápění v bytovém domě je užitečné znát ještě pár věcí.

• Pokud je teplota přívodu na dálnici až do 90 stupňů, systém TUV musí být napájen z přívodního potrubí; když je tato hodnota překročena - od zadní strany. Pokud se přepínač neuskuteční, může se stát, že je tolik v systému TUV jako na přímé vytápění. Jaké to bude mít důsledky pro flexibilní spojení a gumové těsnění, není těžké odhadnout.
• V kritických situacích lze také překročit teplotní standardy v samotném topném systému. Například v případě masových stížností na nachlazení v bytech se praktikuje práce výtahu bez trysky s tlumeným tlumivem.

Úprava

Jak je teplota topení řízena v systémech DH po přívodních ventilech?

Výtah

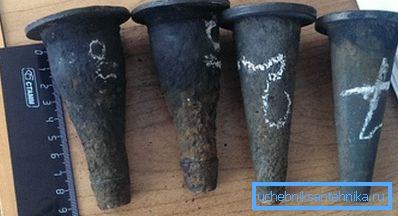

Obvykle se teplota topení v systému může měnit pouze jedním způsobem - změnou průměru trysky. Všechny změny by měly být dohodnuty se zástupci organizace - dodavatele tepla (městské topné sítě); rozhodnutí o tom, zda vařič vařit nebo vyvrtat, se provádí na základě měření teploty a tlaku v sestavě výtahu a v teplách.

Demontáž trysky a její změna trvá ne více než půl hodiny a vyžaduje plnou provozuschopnost uzavíracího ventilu v sestavě. Ve skutečnosti stačí zablokovat v kruhu všechny ventily (vstup, teplo, brownies) a rozebrat všechny tři přírubové výšky. Vrtaná nebo varná tryska je namontována v opačném pořadí.

Tip: nové paronitické těsnění pro trubkové příruby jsou ve skladech organizací bydlení, bohužel, zřídka. Při demontáži výtahu nebo výměně ventilů vlastním rukama vám pomohou jednoduché pokyny: těsnění je vyříznuto z automobilové komory.

Za zmínku stojí několik způsobů, jak regulovat teplotu vytápění - voda v potrubí a tedy i radiátory.

• Namísto obvyklé trysky s konstantním průměrem lze použít nastavitelný výtah. Jednoduché nastavení průtoku umožňuje flexibilně nastavit teplotu směsi a zpátečku.

• Kromě toho, ke snížení teploty zpětné linky, můžete snížit tlakovou ztrátu napříč výtahu. To se provádí pomocí zpětného ventilu vstupu.

Jak přesně?

• TUV se přepne do přímky.
• Tlak na přívodním potrubí výtahu se měří. Měřič se pak v každém bodě přišroubuje do vratného potrubí.
• Zpětný ventil vstupu se zcela zavře a pomalu se otevírá, dokud se rozdíl tlaku mezi přívodním a vratným potrubím sníží o 0,2 kgf / cm2 od původního. Je-li to nutné, opakované měření teplot a další snížení diferenčního tlaku na manometru se opakuje každý druhý den ve stejném kroku.

Upozornění: pokud jednoduše částečně zavřete plně otevřený ventil, mohou být jeho tváře uvíznuty v dříku a později do pracovní polohy spuštěny. V důsledku toho bude návratová čára zcela uzavřena. Cenové zastavení oběhu v topné sezóně - zaručené odmrazování přístupového vytápění.

Byt

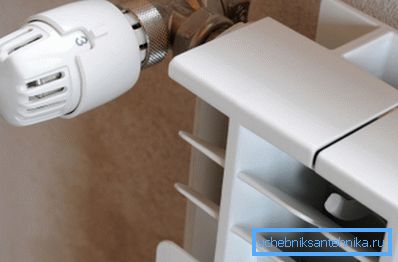

Jak je regulována teplota vody v topných potrubích uvnitř samostatného bytu? Ze zřejmých důvodů může být snížena pouze škrtícími ventily. Za tímto účelem je na výstupu každého ohřívače umístěna tlumivka nebo termostatická hlava, která reguluje svou vlastní propustnost v závislosti na teplotě v místnosti.

V extrémním případě může být teplota chladiva v topném systému regulována kulovým kohoutem; jeho citlivost na polohu páky však způsobuje, že nastavení je spíše nepohodlné.

Co dělat, když je tepelný výkon ohřívače nedostatečný?

Zde jsou opatření, která ji mohou zvýšit.

• Jednoduché přidání nových částí od vzdáleného konce vložky zvýší tok tepla z chladiče nelineárně, ale zcela zřetelně. Proč nelineární? Ano, protože konec baterie bude vždy chladnější než jeho připojení.
• Přepínač mezi přívodními potrubími, vybavený ventilem, je schopen zvýšit tok chladicí kapaliny v sekcích, když je zavřený. Takže zařízení dodá více tepla. Ale neměli byste úplně zablokovat propojku: bez ní by nastavení teploty radiátorů pomocí tlumivky vedlo k poměrně nepříjemné komunikaci s mrazícími sousedy.
• Vedení lze připojit k chladiči nejen do sestavy, ale také do spodní části. Potom chladicí kapalina bude rovnoměrně proudit všechny části, což také zvýší teplotu v bytě.

• Nakonec nezapomeňte na mytí.. Vypouštění vody vyplachovacím ventilem a hadicí do kanalizačního systému odstraní nahromaděný kal a písek z baterie, čímž obnoví cirkulaci celého objemu.

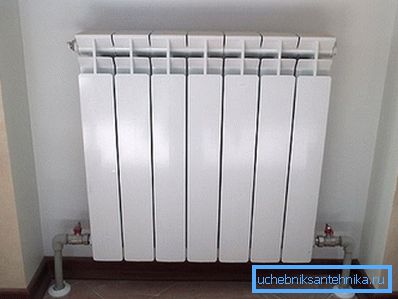

Mimochodem: radiátory se spodním připojením nepotřebují proplachování. Přesně proto, že chladicí kapalina se rovnoměrně pohybuje po celé délce spodního kolektoru.

Teplé podlahy

Jak připojit nízkoteplotní vytápění k systému DH? Pro teplou podlahu jsou teploty nad +45 ° C kategoricky nepřijatelné.

Způsob, jakým jsou nízkoteplotní topné systémy v souladu s DH, živě připomíná princip fungování výtahového náboje. Část chladiva je zapojena do recirkulace, která je poskytována čerpadlem s nízkým výkonem. Nastavení teploty se provádí pomocí dvoucestného ventilu s tepelnou hlavou.

Závěr

Doufáme, že jsme byli schopni uspokojit zvědavost čtenáře tím, že ho zavedeme do některých aspektů provozu topných systémů. Jako vždy přidané video nabídne další informace. Úspěchy!
