Napouštění topného systému chladicí kapalinou: jak plnit

Pro výstavbu vytápěcího systému pro dům nebo byt je nutný topný kotel, topné radiátory a potrubí, které spojují všechny prvky do jedné sítě. Nicméně nebude fungovat bez chladicí kapaliny, která přenáší tepelnou energii generovanou spalováním paliva do vzduchu v místnosti. Proto po dokončení montáže nebo opravy vždy existuje otázka, jak naplnit topný systém vodou nebo jinou vhodnou kapalinou. Pokyny k tomuto problému jsou uvedeny níže.

Potřeba naplnit a vypustit tekutinu z topného systému

Nejprve zvážíme účel, kterým je chladicí kapalina vypouštěna z topného systému.

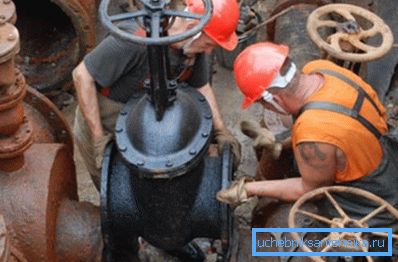

Nejčastěji je nutné odstraňovat vodu z potrubí pro naplánované opravy. Platí to zejména pro byty připojené k centralizovaným topným systémům. V létě se vyměňují uzavírací a regulační ventily, neúspěšné potrubí atd.

Pokud však žijete v soukromém domě, nedoporučuje se vypouštět chladicí kapalinu z následujících důvodů:

1. Při opětném nalévání vody je nutné systém znovu vyrábět. Tato událost je dlouhá a obtížná, protože se každý majitel chce vyhnout.
2. Nedostatek vody u některých typů radiátorů (například oceli) vede k rychlé korozi. Pokud vypustíte vodu ze systému na léto, připravte se na nouzovou výměnu radiátorů pro vytápění domu.
3. Roční odstraňování chladicí kapaliny vyžaduje nákup nového. Speciální nemrznoucí nebo speciálně upravená voda je poměrně drahá, což vede k neoprávněnému zvýšení provozních nákladů na údržbu topného systému.

Postup pro nalévání tekutiny do topného systému

Přípravné operace

Bez ohledu na to, zda spouštíte nový vytápěcí systém nebo ho naplníte chladicí kapalinou po skončení teplé sezóny nebo opravy, je nutné připravit technickou síť pro provoz.

Postup je následující:

1. Proplachování potrubí. Tato akce je nutná před spuštěním nového topného systému. V opačném případě mohou hobliny, trosky a jiné nečistoty poškodit použité vytápěcí a čerpací zařízení. Pokud byla vaše klimatická síť již spuštěna a úspěšně provozována, stačí spláchnout potrubí a baterie jednou za dva roky.

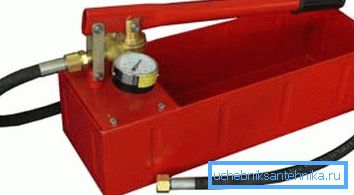

2. Hydraulický test. Před naplněním topného systému vodou je nutné ho natlakovat. K tomu použijte speciální zařízení, které plní potrubí a radiátory stlačeným vzduchem.

Je nutné vyvíjet tlak, dokud jeho hodnota není o 25% vyšší než vypočtená hodnota. Standardní pokles tohoto ukazatele by neměl být vyšší než jedno procento za 15 minut provozu.

1. Odstranění závad. Po krimpování musíte zkontrolovat všechny propojení pro úniky a opravit je, pokud budou nalezeny.

Dávejte pozor! Těsnění netěsností není tak minimalizovat tok chladiva, ale spíše zabránit vzduchovým zátkám v trubkách a radiátorech, které způsobují nefunkčnost nebo nízkou tepelnou účinnost.

Volba typu chladiva

Nejčastěji se voda používá jako kapalina pro přenos tepla. Můžete však použít nemrznoucí směs, která nezmrazuje, když teplota okolního prostředí klesne pod nulu. Má mnoho dalších výhod, ale jeho cena je poměrně vysoká. Nejčastěji se používá nemrznoucí směs v topných systémech malých budov.

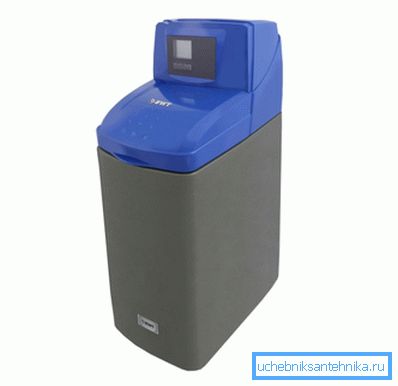

Nezapomeňte, že naplnění topného systému vodou vyžaduje předběžnou přípravu. Kapalina by neměla obsahovat soli a rozpuštěný vzduch, pro které mohou být použity komerčně dostupné chemikálie a činidla.

Tip! Nedoporučujeme používat vodovodní vodu jako topné médium topného systému. Obsahuje velké množství vápníku a dalších minerálů, které při usazování na potrubí av bateriích nakonec vedou k nefunkčnosti vytápění. Také ve vodě z vodovodu se rozpouští velké množství kyslíku, které způsobuje vysoušení.

Ať už používáte speciálně upravenou vodu nebo nemrznoucí směs pro plnění, je na vás. V každém případě je však nutné správně vypočítat objem kapaliny potřebný pro provedení tohoto postupu.

Stanovení množství použitého tepelného nosiče

Chcete-li vědět, jaký objem vody nebo nemrznoucí kapaliny bude zapotřebí pro zaplnění topného systému, je nutné, abyste si vybrali správné zařízení pro úpravu vody požadované kapacity nebo si koupili určité množství speciální kapaliny předem.

K provedení výpočtů je třeba objasnit následující údaje:

• (OR) a expanzní nádrž otevřeného nebo uzavřeného typu (О) - všechny údaje jsou k dispozici v průvodní dokumentaci pro výše uvedené zařízení;
• objem vody, který je umístěn v potrubí (Od) - pro tento účel je třeba použít speciální stavební adresář, kde jsou umístěny podobné informace, nebo vypočítat požadovanou hodnotu podle následujících vzorců:

S =? * R2, kde:

• S je průřezová plocha potrubí;
• ? - konstanta rovnající se 3,14159;
• R je vnitřní poloměr trubky.

Od = S * L, kde:

• Od - požadovaný objem tekutiny v potrubí;
• S je plocha průřezu zjištěná shora uvedeným vzorcem;
• L je délka všech nainstalovaných potrubí.

Celkový objem vody se vypočítá podle následujícího vzorce:

Obecné = OK + (Op * s) + Ob + Od, kde

c - počet instalovaných sekcí radiátorů.

Tip! Navzdory skutečnosti, že voda a nemrznoucí směs nejsou stlačeny, doporučuje se získat o 10-15% více tekutiny než objem, který jste obdrželi pomocí výpočtů. Takové rozpětí se bude týkat chyby výpočtu.

Vytékání vody

Jakmile dokončíte proplachování, provedete zkoušku potrubí a naplníte dostatečným množstvím chladiva, můžete začít topit topný systém. To pomůže vibračnímu čerpadlu naplnit topný systém.

Nezapomeňte, že toto je nejdůležitější fáze instalace klimatické sítě, protože všechny operace musí být prováděny pečlivě a pečlivě.

Postup se skládá z několika postupných kroků:

1. Opět se všechny klouby kontrolují na únik a odtlak.

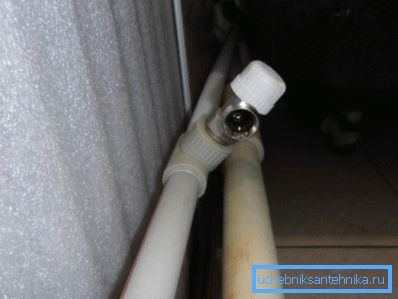

2. Uzavírací ventily, které odstraňují kapalinu z topného systému. To pomůže předejít neproduktivnímu průtoku chladicí kapaliny.

1. Ovládání vzduchových ventilů je kontrolováno. Pokud je jejich výkon slabý, je lepší úplně odšroubovat odpovídající zařízení (Mayevského jeřáb) a vrátit ho na místo na konci nalévání. Navíc se stejným účelem můžete ventil otevřít někde v horní části systému, což zkracuje dobu, po kterou vzduch uniká z potrubí a baterií.
2. Plnění by mělo začít přes ventily, které jsou nejblíže kotli.
3. Udržujte vodu nebo nemrznoucí směs tekoucí při nejmenší možné rychlosti. To umožní, aby zbývající vzduch v potrubí vystupoval přes předem otevřené ventily. V opačném případě vzniká dopravní zácpa.

1. Při plnění potrubí je nutné vypnout kohouty a ventily, kterými se chladicí kapalina začne nalévávat. Proto bylo nutné ho koupit s určitou zásobou.
2. Plnění systému nelze provést okamžitě, ale v částech: od prvního patra až po nejvyšší body.

Kontrola kvality

Při výpočtu požadovaného objemu chladicí kapaliny je žádoucí určit toto číslo nejen pro celý systém, ale i pro jeho jednotlivé části. V důsledku toho můžete přesněji řídit stupeň plnění jednotlivých prvků klimatické sítě.

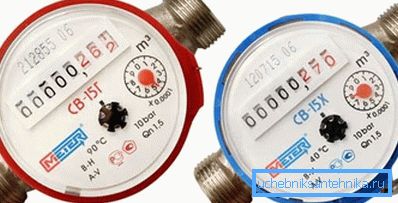

Navíc lze na vstupním portu namontovat průtokoměr.

Tímto způsobem budete přesně vědět, kolik již do potrubí spadlo:

• pokud je nižší než vypočtená hodnota - vzduch se nahromadil v potrubí, je nutné určit místo vzniku zástrčky a odstranit ji;
• pokud je více, pak někde uniká volným připojením nebo otevřeným kohoutkem.

Spuštění topného systému

Odstranění zbytků vzduchu

Po úplném naplnění topného systému je možné provést jeho uvedení do provozu. Nicméně před tím musíte odstranit zbývající vzduch ze všech nainstalovaných zařízení.

To se děje takto:

1. Vzduch je odstraněn z hlavního potrubí kotle. Pro tento účel se používá vzduchový ventil instalovaný na topném zařízení.
2. Pokud má systém čerpadlo pro nucenou cirkulaci vody, je také nutné uvolnit vzduch z ní. Pro tento účel je na předním konci použit vzduchový ventil.

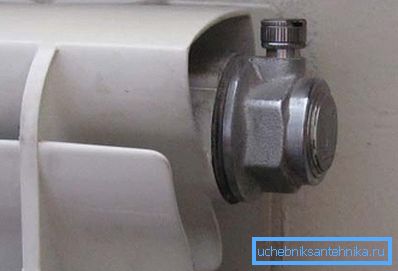

3. Dalším krokem je odstranění vzduchových zátek z radiátorů. To je nutné provést s každou nainstalovanou baterií, počínaje prvním podlažím a končí nejvyšším. To se děje jednoduše: pomocí klíče Mayevsky nebo pomocí šroubováku je třeba vyšroubovat Mayevskyho kohoutek a držet ho tak, dokud neteče voda z díry.

1. Zkontrolujte vrácenou čáru. K tomuto účelu se také používají ventily instalované v určitých částech potrubí. Ventil na propojce mezi přívodním a výtlačným potrubím musí být uzavřen.
2. Po ukončení práce na regeneraci musíte nechat systém stát asi 2 hodiny a potom spustit kotel.

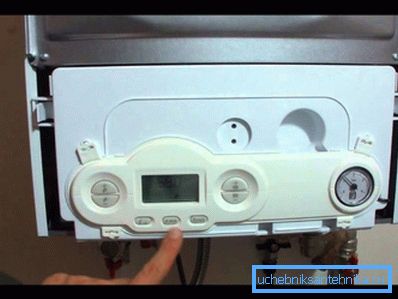

Zapněte kotel

Před zapnutím ohřívače je nutné spouštět čerpadla, která cirkulují kapalinu. Měli by pracovat pár hodin. Tlak kapaliny by měl být asi 2 atmosfér.

Tip! Tuto dobu použijte k opětovnému prohlédnutí systému kvůli netěsnostem. Pokud se objeví, musí být čerpadlo zastaveno, klouby musí být utěsněny a voda musí být znovu naplněna.

Všechny práce na startu by měly být prováděny s pozitivní teplotou v prostorách. V opačném případě může dojít k tvorbě a poškození trubek, čerpadel a radiátorů.

Závěr

Plnění teplonosné kapaliny je rozhodujícím krokem při uvedení topného systému do provozu. Od správnosti všech prací závisí na tom, jak efektivně a ekonomicky to bude fungovat. Více o tom můžete získat ve videu níže.
