Montáž radiátorů: výběr, montáž a typy držáků

11-06-2018
Vytápění

Radiátorové ohřívače jsou obvykle umístěny pod okny. Jen někdy projekt poskytuje jiné místo. Pro upevnění ohřívačů použijte stěnový nebo podlahový držák radiátorů radiátorů. V současné době existuje mnoho typů.

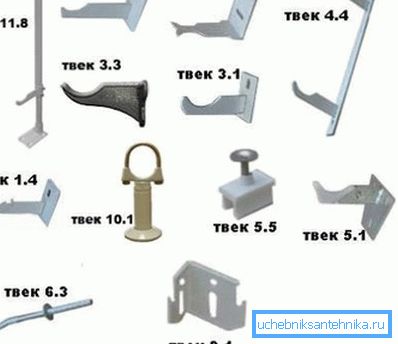

Přístroj pro vytápění radiátorů je velmi různorodý.

Výběr a montáž spojovacích prvků

Při výběru upevňovacích prvků byste se měli řídit takovými momenty:

  • materiál, ze kterého jsou vyrobeny radiátory;
  • velikosti baterií;
  • materiál stěn;
  • rozměry okna, jejich počet a umístění;
  • projekt designu místností.

Dávejte pozor! Pokyn upozorňuje, že čím je ohřívač těžší, tím silnější by měl být držák. Materiál chladič a spojovací prvky musí odpovídat.

Po vyhodnocení výše uvedených aspektů můžete správně vybrat typ držáků a určit požadovaný počet držáků.

Výpočetní uzávěry

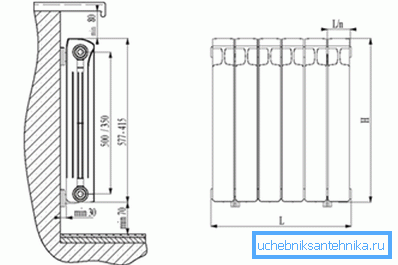

Vzdálenosti, které je nutné udržovat při instalaci baterií.

Při instalaci pod okny jsou dodrženy následující vzdálenosti:

  • z podlahy by měla být minimálně 8-12 cm;
  • na stěny asi 3-5 cm;
  • k parapetům nejméně 6-10 cm.

O kolik montážních prvků potřebujete pro radiátor.

Jejich počet závisí na délce ohřívače.

  1. Když jsou úseky malé - až 10 kusů, dva držáky jsou umístěny v horní části, další je umístěno níže.
  2. Pokud se baterie skládá z 10-14 článků, 3 horní díly jsou instalovány nahoře, 2 níže.
  3. Za každou z následujících 4-7 částí litinové baterie a 10 analogů z hliníku a trubek s vlastními rukama se přidá jedna podpěra v horní a spodní části.

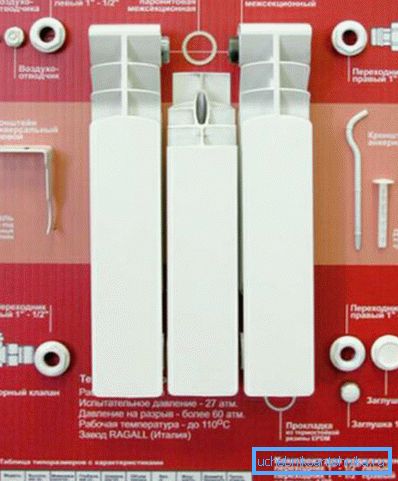

Každý detail má své místo

Označení pro montáž držáků

Velmi důležitou otázkou je, jak označit přílohu pro radiátory.

  1. Nejlepší možností je, když je topení umístěno přesně uprostřed okna. Na základě toho najděte střed otvoru na zeď a nakreslete svislou čáru.
  2. Dále jsou k dispozici 2 možnosti. Pokud je kabeláž nižší, nakreslete vodorovnou čáru označující horní okraj baterie. Při instalaci radiátorů s bočním připojením je důležité umístit topné trubky. V tomto případě oddělte vodorovnou čáru z přívodní (horní) trubky.
  3. Změřte mezery mezi držáky na baterii. Odložte je vzhledem k nakresleným čarám.

Typy držáků

Háčky na ocelové desce.

Pořadí a pravidla instalace baterií nezávisí na jejich typu, mění se pouze typ držáků.

Litinový radiátor podporuje

Držáky pro litinové radiátory jsou nejhrubší a nejtěžší, protože v průběhu let by měla udržet hodně váhy. Tyto zakřivené kolíky nebo ploché háky jsou vyrobeny samostatně nebo jsou připevněny k ocelovému pásku o délce 2-3 kusů.

Výrobky nejsou lakované nebo je na nich nanesen bílý (standardní) povlak. K objednávce si můžete vybrat jinou barvu.

Nejvíce obyčejný takový držák pro litinové radiátory.

V držáku fototěleček.
  1. Litinové držáky.
  2. Nastavitelné ocelové podpěry. Umožňují změnu mezery mezi stěnou a chladičem, současně ořezávat baterii vodorovně a ve výšce.
  3. Ocelové konzoly.
  4. Držáky seskupené na kovovém pásku.

Dávejte pozor! Před zakoupením zvažte velikost podpůrných prvků. Jsou vyrobeny pod upevňovacími úseky s různými hloubkami. V každém případě musí držák zajistit, aby mezera ke stěnám nebyla menší než 30-50 mm.

Kromě zástrček pro baterie jsou vyrobeny i litinové háčky. Jsou doplněny hmoždinkami. Výrobek je namontován následovně: do něj je vyvrtán otvor, do něhož je zavěšena plastová hmoždinka. Držák je do něj přišroubován a na jedné straně je závit.

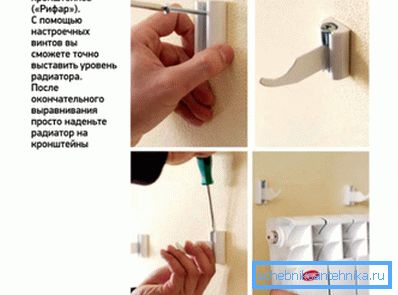

Stručné pokyny pro instalaci.

Kromě upevnění na stěnu je k dispozici také vnější instalace litiny pomocí nohou. Jejich cena závisí na tom, zda lze jejich výšku upravit nebo ne.

Horní oblouky, které upevňují úseky na podpěře, se také liší. Jsou vyrobeny z ocelových drátů nebo mají tvar řetězce pohyblivých konjugovaných vazeb. V každém případě jsou radiátory upevněny na doraz pomocí šroubů a oblouků.

Spojovací prvky pro bimetalové a hliníkové baterie

Univerzální držák pro bimetal a hliník.

Upevnění pro hliníkové radiátory a bimetalové podobné analogům pro litinu, ale je vyrobeno z tenkého kovu.

  1. Nejžádanější úhlově univerzální držáky pro oba typy zařízení. Jsou nahoře a dole vybaveny vybráními pro kolektor. Díky tomu mohou být namontovány jak doleva, tak doprava.

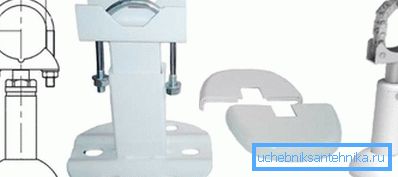

Podlahové regály.
  1. Nohy pro bimetal a hliník nevyrábějí. Vyrábí však stojany, které umožňují montáž baterií do podlahy. Za prvé, taková podpěra je připevněna k podlaze, pak je umístěn a upevněn radiátor.

Použití podlahových regálů je optimální, když stěny nemohou mít větší váhu. Například je obtížné montovat radiátory na sendvičové panely, sklo, sádrokartonové desky.

Podpora ocelových spotřebičů

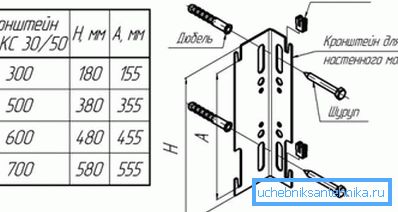

Standardní hardware pro panelový chladič.

Existují dva typy těchto zařízení: panelové a trubkové protějšky.

Potřebují různé typy spojovacích prostředků.

  1. Speciální držáky jsou přivařeny ke zadním stěnám panelových baterií. S jejich pomocí jsou zařízení zavěšena na konzolách. Tento držák pro ocelové radiátory má speciální tvar, který je určen pro konzoly.

Dávejte pozor! Při instalaci panelových zařízení byste měli pozorně sledovat vertikální umístění konzol, protože 4-6 sponky by měly přesně zasáhnout háčky. Je nutné, aby stěna byla naprosto hladká a rovnoměrná.

  1. Vzhledem k tomu, že hmotnost chladiče je malá, stačí jej upevnit na konzoly nahoře. Ze spodku můžete dát podpěry, dávají mu vodorovný směr. Přiléhají se k závěsům pomocí háků a pouze na stěně.
  2. Pro větší spolehlivost se montážní část pro ocelové radiátory směřující ke stěně rozšiřuje.

Spodní tabulka zobrazuje rozměry popsaných držáků.

Model konzoly Délka, v centimetrech Celková výška v centimetrech (N) Vzdálenost mezi horním a dolním hákem v centimetrech (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45,5
LK-KS / 70 70 58 55,5

K dispozici jsou speciální pásky pro snadnou instalaci. Jedná se o kovové pásky s plastovými svorkami zespodu a zezadu. Tímto způsobem upevnění držáku na chladiči není potřeba. Pásky jsou přišroubovány ke stěně, do nich je vložena baterie a jsou drženy plastovými háčky.

Konzola upevnění radiátoru vytápěcího trubkového tvaru se podobá výrobku pro průřezový analog.

Skládá se také z háčků různých velikostí, které jsou opatřeny plastovými obloženími.

Připojení SMB.
  1. Výrobci také vyrábějí speciální držák SMB s háčky pro trubky.
  2. Jedná se o ocelovou desku s plastovými svorkami a podpěrou pro police baterie níže.
  3. Takové spojovací prvky mohou být použity, pokud hmotnost chladiče plného chladiva není větší než 100 kg.
  4. Instalace baterie je velmi jednoduchá. Nainstalujte zařízení na podpěru a přeneste ji na klipy. Ti, kteří popadli blízké trubky, se chystají.

Existuje také druhý model pro zjednodušenou instalaci - držák SVD. Skládá se ze dvou uzlů. První je upevněna na stěně, druhá na baterii. Při instalaci zařízení se spojují a jsou spojeny ocelovou smyčkou.

Upevnění takových baterií na podlahu se může provádět pomocí trubicových dorazů svařených ve výrobním závodě nebo pomocí stojanů s háčky. Na nich je zařízení zavěšeno, samotný stojan pro upevnění radiátoru je připevněn k podlaze.

Závěr

Existuje poměrně málo typů držáků pro vytápění radiátorů. Mohou být jak stěny, tak i podlahy. Standardní modely jsou spolehlivé, je však obtížnější je namontovat. Nástroje a popruhy pro zjednodušenou instalaci šetří pracovní a časové náklady, ale jejich cena je více.

Video v tomto článku obsahuje vizuální informace.
