Montáž radiátoru s vlastním rukama: připojení a upevnění

Potřeba montáže a demontáže topné struktury vzniká, když jedna z částí unikla, a to i v případě, že chcete zachránit sestavu celého komplexu, v případě potřeby zvětšit úseky, protože jste při jejich počítání zpočátku "vynechali". Jak vidíte, důvody jsou mnohé, jsou méně důležité než proces, na který jsou naše pokyny věnovány.

Konečným cílem jsou teplé baterie.

Mnoho baterií, ale jedna metoda montáže

Rádi bychom vám připomněli, že baterie mohou být z několika typů podle materiálů:

  • Litina;
  • Bimetalické;
  • Hliník;
  • Ocel.

A několik typů návrhů:

  • Panel;
  • Sekční.

Pro vaše informace! Tajemství je jednoduché: metoda sestavení různých radiátorů je stejná + metoda vazby radiátorů je stejná. Proto je dnešní materiál univerzální pro všechny typy baterií.

Začněme sekci

Budeme provádět montáž na příkladu sekčních baterií. Abychom mohli nějakým způsobem doplnit informace, analyzujeme okamžiky vázání radiátorů, zejména proto, že jsou stejného typu pro sekční a panelové ohřívače.

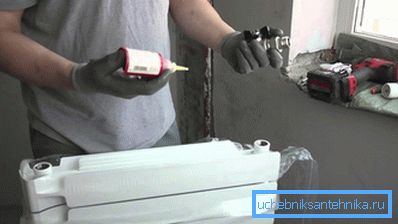

Všechno uspořádáme na místech.

Párování začíná rozdělením rolí:

  1. Na každém radiátoru, bez ohledu na typ, jsou čtyři závitové vchody. Naším úkolem je určit vstupní a výstupní okruh chladicí kapaliny pro správné umístění zástrček a správné připojení prvku k síti;

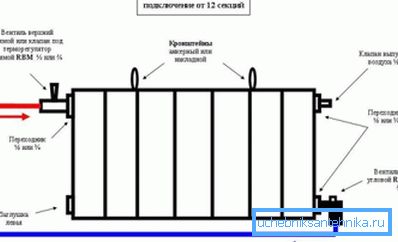

Schéma sestavení.

Tip! Pokud provádíte obvyklou výměnu radiátoru, nemusíte nic vymýšlet. Děláte vše v podobě předchozího radiátoru. Horní vchod, spodní výstup. Protější horní závitový otvor je průchozí zátkou s Mayevsky ventilem. Opačný dolní závitový výstup je zaslepená zátka.

  1. Role jsou distribuovány. Provádíme montáž:
    • Začátek je spojením Mayevského jeřábu a slepé zástrčky. Pro tyto účely je vhodné lněné vlákno a speciální pasta pro utěsnění závitových spojů;
    • Vlákno je navíjeno v rovnoměrných pramenech bez hrud a hřebenů v opačném směru jako závit uzávěrů;

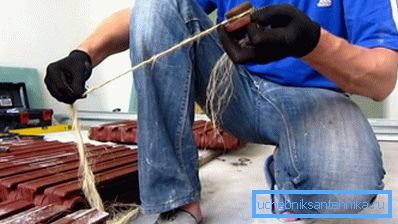

    Pro přídavné utěsnění dílů používáme vlákno.
      • Pak pasta fixuje toto vlákno na svém místě;
      • Pomocí klíče jsou zástrčky instalovány na místě.

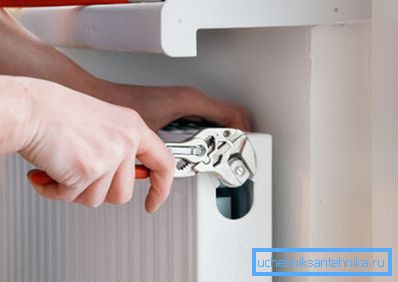

      Nastavitelný klíč - skvělý pomocník.

      Tip! V prodeji jsou k dispozici speciální klíče s tvarovými zářezy pro základní parametry montážní sady. Pro vázání radiátoru bude stačit nastavitelný klíč, i když jeho kapacita nebude postačující pro zástrčky pro litinové radiátory. Potřebuješ plynový klíč.

        • Mírně složitější při vstupu do vody a odvodnění. Dnes jsou na baterie instalovány kohouty nazvané americké, toto spojení s maticí zajišťuje nejspolehlivější spojení. Jejich instalace je následující:
        • Závitová část, která vstupuje do chladiče, je tvarována stejným způsobem jako je popsáno - vláknem a pastou;

        Doporučení! Lněná a pasta lze nahradit páskou FUM, tolik doporučujeme. Je to skutečně možné, ale musí to být provedeno kompetentně. Taková náhrada je možná v domácnostech a apartmánech, kde je autonomní systém vytápění, kde je tlak chladiva v síti dostatečně nízký - okruh je uzavřen. Páska FUM se v takových podmínkách cítí velmi pohodlně. Když tlak skočí, časté hosty celého systému zásobování teplem, páska se může zlomit. Výsledkem je jasné - tok.

          • Spinning American není obyčejný plynový klíč a šestiúhelník.

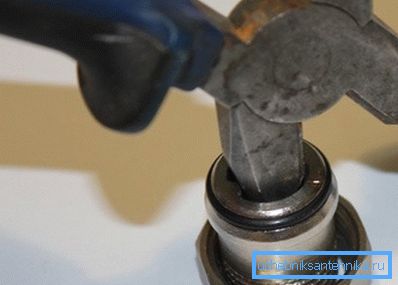

          Je možné výměnu?

          Tip! V mnoha videoprojektech vidíte, jak je Američan zkroucený dlátem, čtvercovým kolíkem a dokonce i jedním úchytem z dvojice kleští. Neodpovídáme, abychom posoudili, jak to je oprávněné, ale rodný klíč je stále lepší.

          Připojení sekce

          K tomu potřebujeme bradavky - speciální kroužky s gumovým těsnícím kroužkem a klíče pro utahování bradavek.

          Naše pomoc! Vsuvka je typ spojení, představovaný trubkovým úsekem se středovou příčnou drážkou pro gumové těsnění. Z brázdy jdou hřebeny se závitem na pravé a levé straně. Tato konstrukce umožňuje otočit konektor do zásuvkových zásuvek současně s obloukem žeber chladiče.

          Jak sestavit část topného tělesa?

          Algoritmus sestavení je jednoduchý:

          • Sestavení úseků hliníkových radiátorů, stejně jako montáž bimetalických radiátorů s vlastními rukama, začíná "návnadou" v závitových dírách;

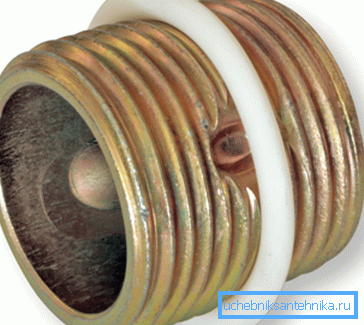

          Těsnění fotografické bradavky.

          Tip! Pokud propojíte dvě části, měly by dokovací okna obsahovat: jednu - pravou, druhou - levou.

          • Montáž hliníkových radiátorů a sestavení litinových radiátorů s vlastními rukama se provádí rovnoměrným utažením závitových spojů bradavky a sekcí pomocí speciálních klíčů;
          Klíče pro sestavení žeber.

          Pozorování! Práce na instalaci baterie je nejlepší provést společně. To je jednodušší a snadnější ovládání.

          • Po ukotvení požadovaného počtu sekcí se sestava hliníkového chladiče, stejně jako každá jiná, provádí podle již popsaného způsobu vazby.

          Několik slov o horu

          Již jsme popsali, jak sestavit bimetalové radiátory, jak sestavit hliníkový radiátor. Typ návrháře není důležitý, montáž žeber se provádí podobným principem s vlastními rukama. A tady je také lepší spolupracovat.

          Tip! Pokud změníte například litinový radiátor na ocelovém panelu, pak typy uchycení litinových konstrukcí pro vás nebudou fungovat. Musí být odstraněny a nainstalovány nové. Naštěstí v sadách panelových ohřívačů jsou. A zatímco jedna osoba provede hrubé dokování, druhá může označit místa budoucích upevnění.

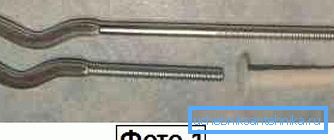

          Vše, co je dobré pro úseky, není vhodné pro panely.

          V prasátko. Pokud připojujete baterii ke stoupači, ale připojujete ji k autonomii, pak vám mistři doporučí, aby jste malý sklon baterie zhruba o 5 stupňů, takže ventil Mayevsky je o něco vyšší než vstupní připojení s průtokem nosiče tepla. Výsledkem takového spojení je to, že pokud se v systému hromadí vzduch, pak je u kohoutku a není umístěn nad vodním tokem po celém obvodu potrubí.

          Na závěr

          Instalace a montáž ohřívače je jednoduchý proces, tím spíše je cena všech děl zcela rozumná, protože náš materiál a video v tomto článku vám pomohou sbírat.
