Jednorázový vytápěcí systém soukromého domu je úspornější a jednodušší ve vztahu k dvoutrubkovému systému s takzvanou "dodávkou" a "návratností". Pokud znáte pravidla pro instalaci takového topného systému, můžete ho nejlépe uspořádat, zajistit vysoký výkon a maximální úsporu energie. Povíme vám o všech nuancích, se kterými se setkáte při použití tohoto typu vytápění.

Součásti topného systému doma

Za prvé, budeme analyzovat, co jednorázové a dvoutrubkové topné systémy sestávají z, to pomůže v vnímání uspořádání jako celek:

• Trunk pipeline, na kterém se pohybuje nosič tepla.
• Topná zařízení (radiátory) připojených v nezbytných místech k dálnici.
• Zdroj chladicí kapaliny (horká voda) ve formě kotle.
• Expanzní nádrž.
• Prvky pro cirkulaci chladicí kapaliny v systému.

Pozor! Většina chladicích kapalin se liší objemem nádrží a dalšími funkcemi, stejně jako materiály používanými při pokládání.

Zvláštní funkce

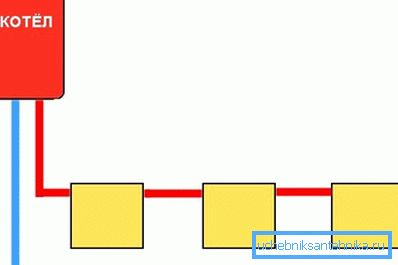

Monotubní vytápěcí systém Leningradka je uzavřenou smyčkou jediného potrubí, kterým se teplo dodává radiátorům a po vyprání se vrací do kotle.

Způsob ohřevu obydlí má tedy řadu výhod, které ji upřednostňují v soukromé budově:

• Ziskovost v provozu (ve srovnání s dvouotrubkovými verzemi).
• Nízká cena díky nižší spotřebě materiálů.
• Snadná instalace a nouzová oprava. Většina majitelů venkovských domů může tuto možnost vytápění samostatně uspořádat.
• Je možné položit hlavní potrubí přímo nad podlahou nebo úplně se skrýt pod ním.
• Jednoduchý systém je stejně efektivní jak pro jednopodlažní, tak pro dvouúrovňové domy.

Dávejte pozor! Optimální provoz tohoto topného zařízení ve všech oblastech domova je dosažen správně zvoleným pořadím připojení radiátorů.

Cirkulace systému

Cirkulací chladicí kapaliny v topném systému může být:

• Přírodní, vyskytující se kvůli rozdílu v hustotě vody. Chladná voda z opačné části okruhu, která má vyšší hustotu, přemístí méně husté (horké) na vrchol stoupacího potrubí a posune se dále do hlavního potrubí do radiátorů.

Pro vaše informace! Při této metodě cirkulace by měly být trubky položeny se sklonem nejméně 3-5 stupňů, což není vždy možné u velkých domů s velkou délkou potrubí. S takovým sklonem potrubí bude rozdíl ve výšce na metr délky od 50 do 70 mm.

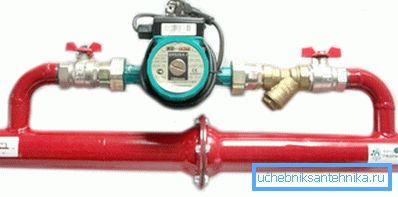

• Vynucené. Při této metodě se chladivo cirkuluje pomocí čerpadla připojeného k topnému systému na zpětném okruhu bezprostředně před vstupem vody do kotle. Hlavní potrubí v systému s nuceným oběhem chladicí kapaliny může být položeno s výškovým rozdílem 50 mm na metr délky trasy.

Pozor! Vzhledem k tomu, že systém s cirkulačním čerpadlem připojeným k rozvodné síti se automaticky stává nestálým, je třeba provést opatření, aby se zabránilo stagnaci chladicí kapaliny v době výpadku. Za tímto účelem je instalován takzvaný zvedací sběrač, schopný tlačit horkou vodu do výšky asi 1,5 metru.

Expanzní nádrž

Na vrcholu urychlovacího kolektoru se potrubí vypouští do expanzní nádoby. Jeho účelem je regulovat tlak ve vytápěcím systému, aby nedošlo k jeho nárůstu na nouzové.

V dnešní době častěji používají uzavřené konstrukční kontejnery s vyloučením kontaktu chladiva se vzduchem.

Konstrukčně je expanzní nádoba nádobou rozdělená na dvě části ohebnou membránou:

• Jeden je naplněn vzduchem pod tlakem.
• Druhý je opatřen chladícím prostředkem vstup-výstup.

Uzavřená expanzní nádoba může být instalována na jakémkoliv vhodném místě topného okruhu, což je výhoda oproti otevřeným nádržím namontovaným výhradně v nejvyšším bodě systému.

Pro vaše informace! Volný kontakt chladicí kapaliny se vzduchem v otevřené expanzní nádobě přispívá k nasycení aktivního kyslíku. To ohrožuje časné selhání ocelových trubek a topných zařízení z důvodu zrychlení korozi. V tomto případě je výhodnější instalace monotrubního topného systému s polypropylenovými trubkami - materiál je odolný proti deformacím.

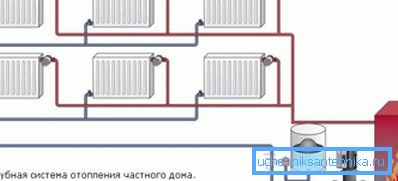

Schéma instalace součástí topného systému

Jedno potrubní topný systém je namontován v následujícím pořadí:

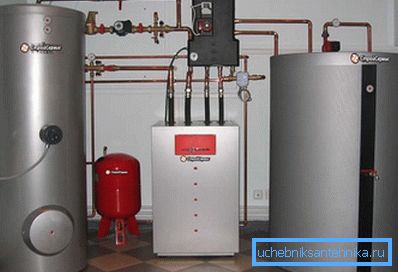

• Zdrojem tepelného nosiče je kotel schopný provozu v důsledku:

• Strip.
• Tuhá paliva.
• Elektřina.
• Kombinace dvou nebo více možných možností paliva.

Pozor! Druhá možnost je vhodná pro ty případy, kdy v určitém čase není jeden z dostupných zdrojů paliva nebo je drahý.

• Zrychlený kolektor se vstupem do expanzní nádoby. (Viz také článek Řezačka trubek pro ocelové trubky: funkce.)
• Hlavní potrubí, které zase obejdou všechny prostory bytu. Vzhledem k tomu, že chladicí kapalina ochlazuje, když se od kotle odvádí, především by měly být prvními místnostmi, které potřebují lepší vytápění:

• Baby.
• V ložnicích.
• Koupelny.

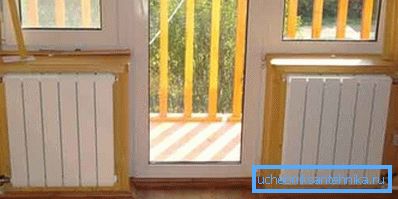

Dávejte pozor! Máte možnost instalovat radiátory ve svém domě na všech vhodných místech. Jedinou věcí, kterou vyžadují pokyny k instalaci topných zařízení, je povinná instalace pod okny. A naše doporučení jsou také k umístění radiátorů u vchodových dveří (na další fotografii).

Připojení radiátorů

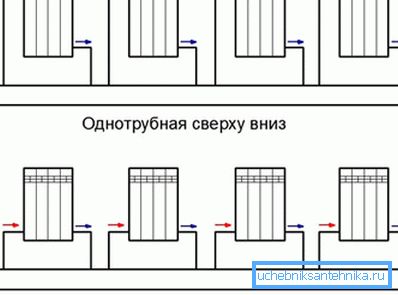

Existují dva způsoby, jak připojit ohřívače k ​​systému:

• První - neregulované jednoduché. Radiátory jsou v tomto případě připojeny k dálnici ve dvou bodech:

• U vchodu.
• Na výjezdu.

Tento jednoduchý a levný schéma zapojení bez dalších připojení a prvků neumožňuje provádět:

• Nastavení topení.
• Vypnutí chladiče k opravě nebo výměně, když je systém plný.

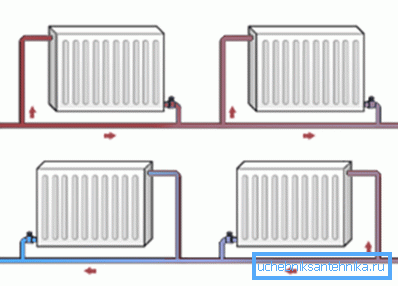

• Druhou možností je Leningradka. Podle tohoto schématu je každý radiátor v místě vstupu a výstupu na dálnici vybaven pojistným zařízením, pomocí něhož můžete:

• Regulace výkonu topení v samostatné oblasti.
• Úplně odřízněte proud chladicí kapaliny a proveďte opravy.

Kromě toho, obejitím radiátorů je namontován bypass s pojistným zařízením, je-li zablokován, proud chladiva je přesměrován přímo přes určitý radiátor.

Nezapomeňte, že vy vybíráte jednu z výše uvedených metod založenou na vlastnostech každého z nich. K dispozici je další možnost - najmout pracovní tým, který určí nejlepší topný systém podle typu budovy, po kterém můžete začít pracovat s vlastními rukama. (Viz také článek Kanalizace v chalupě: funkce.)

Závěr

Nyní víte více o zvláštnosti jednorázového topného systému, jaké jsou možnosti jeho realizace ve venkovském domě. Jak jste pochopili, řešení tohoto problému by mělo být přiměřeně řešeno, po zvážení všech výhod a nevýhod byste měli pochopit, co je nejlepší pro vás a vaši budovu. Ujistěte se, že je to srovnatelné se systémem dvou trubek, který je také populární v soukromých domech.

V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
