Monotube systém vytápění leningradka: jednoduchost a

V tomto článku se musíme seznámit s jedním z nejjednodušších a nejběžnějších režimů vytápění - Leningradu nebo kasárního systému. Zjistíme, jaké výhody a nevýhody má na pozadí alternativ, jak správně propojit topná zařízení s nimi a jaké průměry potrubí by měly být orientovány. Tak pojď.

Co to je?

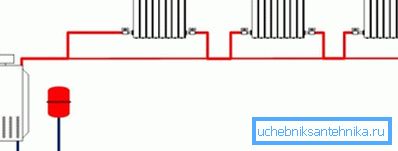

Leningradka je jednoduše láhev, která obklopuje dům nebo vyhřívaný pokoj kolem obvodu. Ohřívače jsou do nich vloženy přímo s krátkými vložkami. Rozdíl požadovaný pro cirkulaci je obvykle vytvořen oběhovým čerpadlem nebo přívodem do topného tělesa prostřednictvím výtahu.

Pro nastavení rychlosti cirkulace chladicí kapaliny (a tím i teploty radiátorů nejdále od začátku kroužku) lze použít:

• Hladké nebo stupňovité nastavení cirkulačního čerpadla.
• Škrtící ventily.
• Pojistná podložka.

Navíc: Leningrad lze použít v systémech s přirozenou cirkulací chladicí kapaliny (gravitační). V tomto případě je rychlost cirkulace řízena ohřevem výměníku tepla v peci nebo kotli.

Oblasti použití

Omezení toku ze schématu chaty.

1. Může být použita v místnostech, jejichž konfigurace umožňuje, aby byl kroužek nerozbitný. Velké množství přepážek, panoramatických oken a dveří nejen dělí kříž na Leningrad, ale jejich instalace bude tak náročná, že si nutně přemýšlíte o alternativách.

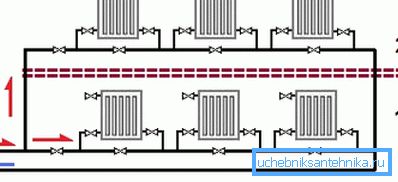

2. Tato schéma není vhodná pro výškové budovy.. Přinejmenším ve své čisté podobě: v jednotlivých bytech v nových budovách je často používán jeden trubkový prstenec; Systém vytápění každého bytu je však zakotven v páru tradičně rozvedených stoupaček.

Klady a zápory

Co je dobré vědět o Leningradu?

Zásluhy

• Je bezpečné. Naprosto bezpečné. Situace, kdy se systém zastavuje v důsledku vysílání, je zcela vyloučen.
• Umožňuje nezávislé nastavení ohřívačů a jejich demontáž. Současně vypnutí, škrcení nebo nepřítomnost jednoho radiátoru neovlivňuje činnost ostatních.
• Jak již bylo zmíněno, může pracovat s nuceným a přirozeným oběhem.
• Spuštění obvodu je mimořádně jednoduché bez ohledu na přítomnost vzduchu v něm. Vzhledem k tomu, že tlak v klempířském nebo topném systému je mnohem vyšší než atmosférický tlak, když jsou radiátory umístěny nad plnícím vzduchem, budou vytlačeny do horní části.
• Cirkulace chladicí kapaliny začne i v případě, že je systém ve vzduchu, a vzhledem k tepelné vodivosti ohřívačů budou plně ohřívány před odvzdušněním vzduchu.

Nuance: Obvod bude pracovat způsobem popsaným pouze v schématu zapojení chladiče ze spodu dole.

Nevýhody

Patří mezi ně možná jen nevyhnutelná změna teploty mezi prvním a posledním topným zařízením v okruhu. Přesněji řečeno, nástřik bude viditelný na vstupu chladiče: vyrovnávání vytápěcího jediného potrubí, je-li to nutné, vyrovnává přenos tepla.

Funkce instalace

Existují nějaká pravidla, která by měla být dodržována při instalaci Leningradu vlastním rukama?

• Radiátory neplní náplň a narazí na ni paralelně. S důsledným vkládáním topných zařízení dojde k mírnému zvýšení průtoku chladicí kapaliny, ale ztratíme všechny lůžka schématu chaty - jednoduché nastartování, odolnost proti poruchám a možnost nezávislé regulace teploty na každé baterii.

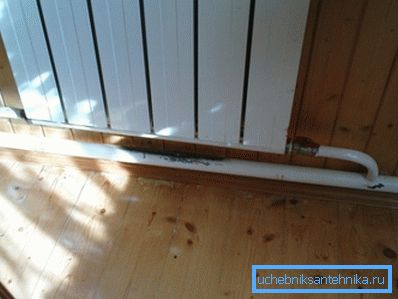

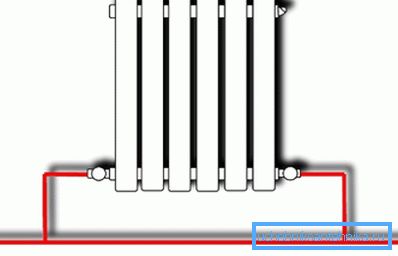

• Jak již bylo řečeno, je lepší použít vložku dolů dole: oční linky jsou na obou stranách spojeny se spodními zářezy chladiče. Pokyn je spojen se skutečností, že je v takovém schématu, že přítomnost vzduchu v akumulátoru neovlivní cirkulaci jeho spodním kolektorem. Ze stejných důvodů má být lahvování umístěno pod topnými zařízeními a ne nad nimi.

Nuance: tato doporučení se nevztahují na systém s přirozeným oběhem. Aby se voda přemísťovala gravitací, musí být lahvování nulou položeno se svahem; první radiátory budou pod ním. Avšak u otevřené expanzní nádrže není vzduchové krvácení rozhodně problémem.

• Jako topné zařízení byste neměli používat konvektory (cívky s ploutvemi pro zvýšení přenosu tepla). Opět nás zbaví jednoho z Leningradových chlebů - schopnost pracovat na vytápění, a to i v dojemném stavu.
• Při navrhování systému stojí za to dodržovat tyto minimální velikosti:

Nuance: rozumná maximální délka plnění systému s přirozeným oběhem je asi 40 metrů. S větším rozsahem domu je lepší obejít oběhové čerpadlo.

• Každá topná jednotka je vybavena následující sadou ventilů:

• Uzavřený kulový kohout u vchodu. Celkově vypne chladič k opravě nebo výměně, aniž by došlo k poklesu celého okruhu.

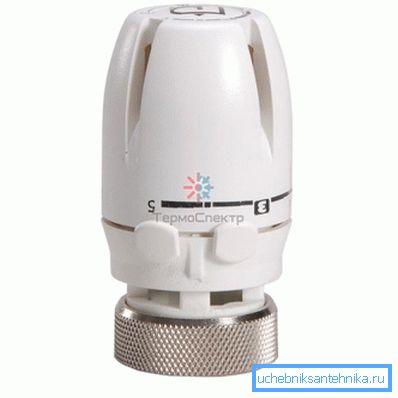

• Výstup škrticí klapky. Díky tomu můžete opět úplně odpojit ohřívač nebo omezit jeho cirkulaci, čímž snížíte teplotu. Namísto tlumivky lze instalovat termostatickou hlavu, která bude regulovat vlastní průchodnost v automatickém režimu v závislosti na teplotě v místnosti.

Užitečné: z ekonomických důvodů lze namísto škrtící klapky nebo tepelné hlavy instalovat jiný ventil. Její cena je mnohem nižší; Nicméně je spíše nepohodlné regulovat tok oční linky ventilem.

• Odvzdušňovací ventil na jedné z horních konektorů chladiče. Pro odvzdušnění lze použít kohoutek Mayevsky, ventil nebo běžnou kohoutku.

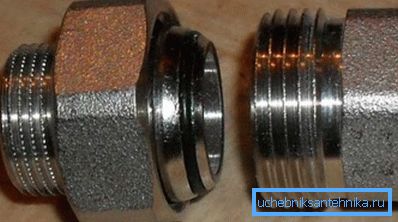

• Při montáži na ocelové vložky na korkové straně s levým závitem je instalován odnímatelný posun, který umožňuje, pokud je to nutné, rozebírat radiátor bez svařování. Ocelové přípojky s bimetalovými radiátory se zpravidla používají v domácnostech připojených k ústřednímu vytápění s ne vždy předvídatelnými teplotami a tlaky. Autonomní systémy používají trubky z polypropylenu a kovového plastu; pro připojení baterií je v tomto případě snadnější dát pár amerických žen.

Závěr

Doufáme, že materiál navržený čtenáři mu pomůže při návrhu topného systému a jeho instalaci. Jako vždy naleznete další tematické informace ve videu připojeném k článku. Úspěchy!
