Množství vody v topném tělesě: dokumentace a průměrná data

Množství chladicí kapaliny v čelech radiátorů pro mnohé je abstraktní hodnotou. Objem této kapaliny ovlivňuje setrvačnost topného systému, dobu zahřátí a provozní režim kotle. Schopnost vypočítat objem vody v jakékoliv části topného systému vám umožní přesněji vybrat zbývající část zařízení pod ním (kotle, cirkulační čerpadlo atd.).

Baterie v řezu

Co potřebujete vědět o množství vody v baterii

Radiátory typicky dávají pozor na začátek nebo konec topné sezóny nebo během obecného čištění. Současně se vyskytují životně důležité procesy, které se vyskytují uvnitř lidské bytosti, za které je odpovědná chladivá - nejčastěji voda. Má informace o tom, jak moc tato kapalina zapadá do jedné baterie, má nějakou hodnotu?

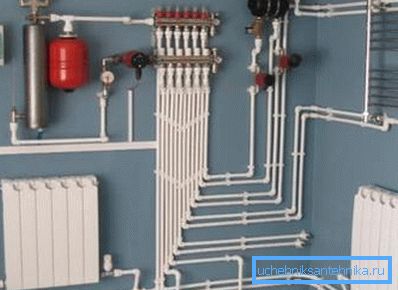

Objem vody uvnitř této

Ukazuje se, že to není jediný důvod:

  • nezahřívejte ohřívač, protože objem vody v topení z litinového chladiče zvyšuje již značnou váhu;
  • Instalace topného systému s určitou kapacitou kotle vyžaduje výpočet celkového množství chladiva, včetně radiátorů;
  • že množství chladiva v baterii je 10-12% z topného systému - všechny baterie, potrubí a kotelny mohou vypouštět vodu "suchou";
  • při výběru expanzní nádoby;

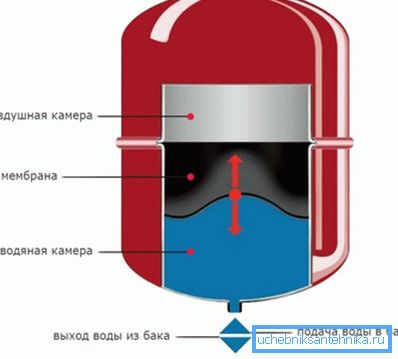

Hladina expanzní nádoby musí odpovídat množství chladiva v systému
  • aby nedošlo k přetížení koncentrovaným nemrznoucím prostředkem, která se nalévá v určitém poměru s vodou;
  • pro typ přirozené / nucené cirkulace je vybrána optimální velikost baterie - velký v prvním případě a žádný rozdíl v druhém.

Nucená iniciativa

V panelovém domě s ústředním vytápěním není třeba se obtěžovat o takových problémech, jako je plnění systému chladicí kapalinou, jedná se o diecézi bytových a komunálních služeb. Ale péče o panství nebo dacha je obrovská odpovědnost, která leží zcela na vašich ramenou. Příležitost šetřit čas a peníze nutí vlastníky udržovat tepelnou komunikaci s vlastními rukama, někdy i nestandardními metodami.

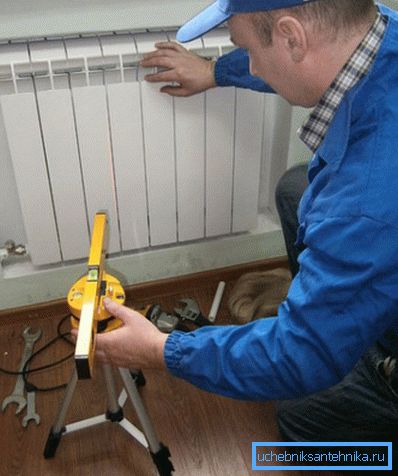

Při fototestování funkce baterie

Například nedostatek centralizovaného zásobování vodou nutí přírodní zdroje - studny, studny, rybníky.

Aby bylo možné přesně zjistit potřebné množství tekutiny, je nutné předem vypočítat, kolik z nich bude zahrnuto ve všech kompozitních topných systémech:

  • kotel;
  • potrubí;
  • radiátory.

Pracujeme s dokumentací

Odpověď na otázku, kolik vody proudí z potrubí "A", nebo spíše by mělo jít tam, obvykle leží v technické listě chladiče a kotle. U potrubí je trochu obtížnější, ale ne fatální - s vědomím jejich vnitřního průměru, na našich webových stránkách najdete detailní tabulku o množství vody v litrech / metr krychlový na jeden lineární metr. Totéž lze říci o údajích o objemu palivového kotle nebo baterií.

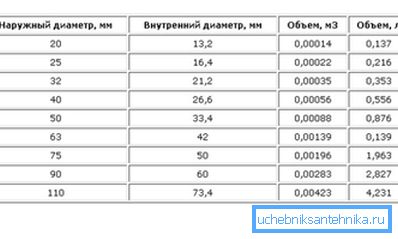

Údaje o vnitřním objemu trubek

Znáte plnost každého metru potrubí, zjistěte celkový objem "potrubí" čísla elementárního stolu s nosičem tepla vynásobeným počtem metrů. Chcete-li to provést, není nutné prolézt páskou v celém domě, ale použijte plán projektu a pravítko.

Dávejte pozor! Na internetu, tabulka objemu vody v radiátoru vypadá ještě pohodlněji. Může porovnávat kapacitu radiátorů s různými materiály, což vám umožní zvolit vhodnou možnost.

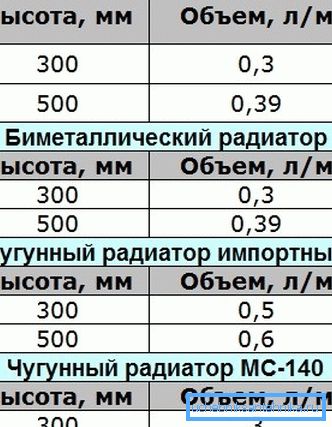

Objem vody nezávisí na typu radiátoru

Níže uvedená tabulka ukazuje, že objem vody v sekci bimetalového chladiče a hliník je stejný. Takže materiál nezáleží, hlavní je rozměry ohřívače.

Nepřetržitý pobyt v domě vyžaduje, aby majitelé používali nemrznoucí směs. Vzhledem k tomu, že toto potěšení není levné (cena za 10 litrů domácího propylenglykolu "Coziness technology" dosahuje tisíc rublů), je nutné znát přesné množství nemrzliny. Po stanovení extrémně záporné prahové hodnoty pro topný systém se látky mísí v určitém poměru.

Dávejte pozor! Nepřidávejte nemrznoucí směs do topného systému z pozinkovaných trubek.

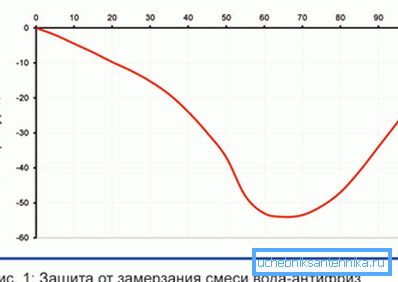

Nemrznoucí kapalina snižuje teplotu tuhnutí kapaliny

Průměrný podvázkový list

Průměrná data určující objem vody v ocelových radiátorech panelového vytápění jsou následující:

  • model Demrad, typ Thermogross 11 pro každou délku 10 cm představoval 0,25 litru chladiva;
  • U podobných modelů typu 22 se toto číslo zvyšuje na 0,5 litru na pevnější délku.

Každý úsek staré "litiny" různých modelů má následující kapacitu:

  • MS 140 - 1,11 až 1,45 1 (od 5,7 do 7,1 kg);
  • Světový pohár 1 - 0,66-0,9 l s;
  • Světový pohár 2 - 0,7-0,95 l;
  • Světový pohár 3 - 0,155-0,246 l;
  • Konner Modern - 0,12-0,15 litru (3,5 kg).

Dávejte pozor! Můžete vidět, jak se tradiční MS 140 liší od čínské konnerové hmotnosti, na kterou je třeba věnovat pozornost, pokud máte podlahový model.

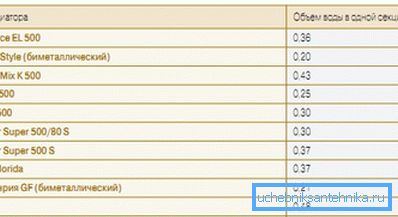

Ale to je v hliníkové části

Pokud je vaše baterie složitou věcí, zjistěte její objem je obtížné, ale možné. Například objem vody v ocelovém trubkovitém radiátoru se počítá zjevně jednoduše - zátka uzavírá jeden otvor a druhá voda se nalévá na vrchol.

Dávejte pozor! Zaznamenejte okamžitě nebo později množství naplněné kapaliny, když vylijte obsah do kbelíku / lázně. Tato metoda výpočtu je použitelná na radiátor jakékoli složitosti bez dokumentů.

Ve výměníku tepla z kotle na stěny jsou umístěny v průměru od 3 do 6 litrů a v provedení podlahy a parapetu - od 10 do 30 litrů vody. Takže když jste zjistili množství chladiva ve všech rozích, které dosáhnete, můžete provést zodpovědnou operaci - vypočítat objem expanzní nádrže. Z toho závisí optimální tlak v systému a požadovaný objem chladicí kapaliny.

Princip provozu expanzní nádoby

Výpočetní instrukce předpokládá použití jednoduchého vzorce:

(Vc * K) / D = Vb, kde

  • Vs - objem chladiva ve vytápěcím systému (výše zmíněné - radiátory + potrubí + výměníky tepla kotle);
  • K - koeficient roztažnosti chladicí kapaliny (ve vodě se rovná 4%, proto se ve vzorci používá 1,04);
  • D - účinnost rozšíření nádrže;
  • Vb je kapacita expanzní nádoby.

Je možné zjistit objem chladiva v radiátorech nebo potrubích, které se blíží skutečnému číslu, a to od výkonu kotle podle vzorce:

x kW * 15 = VS, kde

  • kW - výkon kotle;
  • obrázek 15 - počet litrů vody pro získání 1 kW energie;
  • VS - celková kapacita systému.

Shrnutí

Princip je lepší podhodnotit, než je tomu v opačném případě v topných systémech, protože větrání systému znamená studené baterie. Při výpočtu objemu každého konstrukčního prvku topného systému pomocí tabulek nebo experimentálně bude spotřeba tepla mnohem smysluplnější a příjemnější. Oprava nebo výměna samostatného fragmentu již nebude tajemstvím se sedmi pečetěmi.

Video v tomto článku zobrazuje proces nalévání chladicí kapaliny do topného systému.
