Míchací uzly pro tepelně izolovanou podlahu: zařízení a

Systém podlahového vytápění je vynikajícím doplňkem k vytápění radiátorů. Na rozdíl od tradičních baterií však patří k nízkoteplotním topným zařízením, a proto je při použití těchto systémů nutno instalovat míchací uzly vyhřívané podlahy. Níže se blíže podíváme na to, jaké jsou tato zařízení, na jaké prvky se z nich skládají a na jakých funkcích vykonávají.

Proč používat směšovací jednotku

Chcete-li pochopit, proč potřebujete směšovač pro podlahu ohřátou vodou, musíte nejdříve zjistit, jak funguje systém, což budeme dělat níže. Takže pro radiátory a podlahové topení je dodáván stejný tepelný nosič. Navíc se zahřeje na maximum, tj. na teplotu, která je požadována pro radiátory (až 95 stupňů).

Současně by teplota podlahové plochy podle hygienických norem neměla přesáhnout 30-31 stupňů, jinak by bylo nepříjemné chodit na podlaze. Z tohoto důvodu je teplota chladicí kapaliny, která se přivádí do okruhu, v závislosti na tloušťce potěru a typu podlahové krytiny o 35 až 55 stupňů.

Z toho vyplývá, že voda nemůže být dodávána přímo z kotle do okruhu, protože její teplota může překročit dovolenou mez. Jen pro účely jejího spuštění se na teplou podlahu aplikuje termo-mixér. Směšuje horkou chladicí kapalinu s chladnější, tj. návratová čára

Dávejte pozor! Pokud je vytápění domu nebo bytu prováděno pomocí nízkoteplotních obvodů, nejsou směšovací jednotky instalovány, protože v tomto případě nemá smysl používat.

Směšovací uzel zařízení

Obvykle lze práci zmíněného směšovače popsat takto:

• Teplá chladicí kapalina je dodávána do topného kolektoru a tam se opírá o směšovací ventil pro vytápěnou podlahu s termostatem.
• Pokud je teplota chladicí kapaliny nižší než požadovaná teplota, ventil se aktivuje, čímž se otevře přívod horké chladicí kapaliny.
• Jakmile teplota dosáhne požadované hodnoty v důsledku smíchání tekutých a studených kapalin, ventil odpojí proud horké kapaliny.

Musím říci, že míchací skupina pro vyhřívanou podlahu je nutná nejen pro nastavení teploty, ale i pro cirkulaci chladicí kapaliny v okruhu topného systému. Proto se systém skládá z následujících základních prvků:

Vedle těchto dvou hlavních prvků může být systém také:

• Bypass - chrání směšovací jednotku před přetížením.
• Uzavírací a vypouštěcí ventily.
• Odvzdušňovací ventil.

Mělo by být poznamenáno, že směšovací výměník tepla musí být instalován před obvodem, nicméně samotné místo jeho instalace může být jiné:

• V místnosti, kde je systém realizován teplé podlahy.
• V kotelně.
• V blízkosti skříňky sběrače.

Typy směšovacích jednotek

Hlavní rozdíl v provozu termomixerů je v návrhu rozváděčů. Nejběžnější jsou obousměrné a třícestné zařízení. Níže je detailní pohled na jejich vlastnosti.

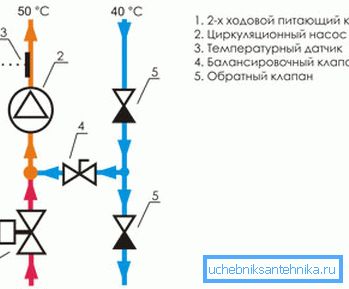

Dvoucestný ventil

Dvojcestné ventily se také nazývají krmení. Na tomto zařízení je nainstalována termostatická hlava, která obsahuje snímač kapaliny, který je zodpovědný za sledování teploty chladicí kapaliny, která vstupuje do okruhu topného systému.

Míchání chladicí kapaliny se provádí podle výše popsaného principu, tj. zpětný tok je nepřetržitě dodáván a horkou kapalinu pouze v případě potřeby.

Mezi výhody tohoto designu patří:

• Systém se nikdy nepřehřívá, což zvyšuje jeho životnost.
• Ventil má nevýznamnou průtokovou kapacitu, která zajišťuje hladkou regulaci teploty, tj. Bez náhlých změn.

Z těchto důvodů většina odborníků při montáži mixéru na teplou podlahu vlastní rukou používá dvoucestné ventily.

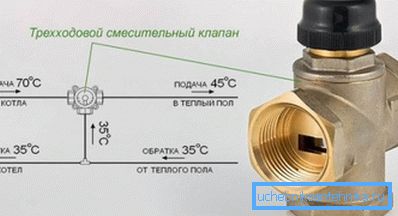

Trojcestný směšovač

Toto zařízení kombinuje dvě funkce:

• Obtokový ventil bypassu.
• Vyrovnávací obtokový ventil.

Jeho hlavním rysem je, že smíchá studenou zpětnou linku a horký nosič tepla. Často jsou třícestné ventily vybaveny pohony, které ovládají zařízení závislé na počasí a termostatické zařízení.

Předpokládá se, že třícestné směšovače jsou univerzální a nepostradatelné ve velkých systémech, stejně jako v systémech, kde se používají regulátory závislé na počasí.

Nicméně mají některé nevýhody:

• Není vyloučena možnost dodat na obrys teplé podlahy signál z termostatu horkého nosiče tepla o teplotě 95 ° C. To může vést k poškození potrubí v důsledku přetlaku. Navíc náhlé změny teploty zkracují životnost systému.
• Dokonce i minimální změna nastavení zařízení může vést k významné změně teploty v obvodu, což je spojeno s velkou šířkou pásma zařízení.

Dávejte pozor! Trvanlivost systému závisí na kvalitě směsi a na kvalitě vybraných materiálů. Tyto body je proto třeba věnovat zvláštní pozornost ve fázi návrhu systému.

Vlastnosti instalace zařízení

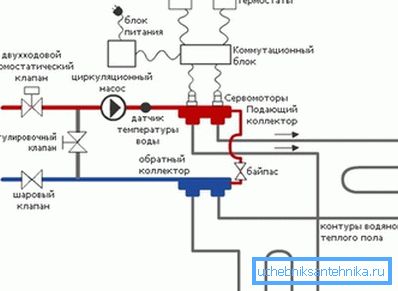

Existuje poměrně málo možností pro připojení zařízení. Níže je nejpopulárnější schéma podlahového vytápění mísícího místa.

Umožňuje sami sestavit systém připojením všech důležitých prvků v pořadí:

• Kotle;
• Distribuční uzel;
• Potrubí

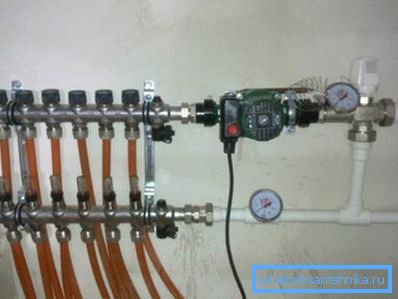

Před montáží distribuční jednotky musíte nainstalovat ochrannou kovovou skříňku, která může být otevřená nebo zavřená. V některých případech je uzel zcela namontován, tj. ve formě stánku. V tomto případě je přístup k němu zjednodušen, avšak ochrana spojů trpí.

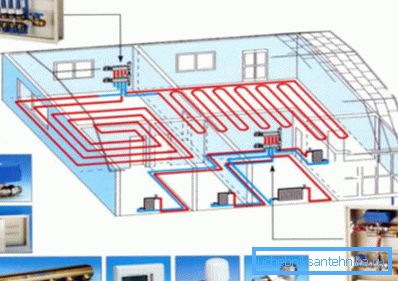

Místo umístění skříně se zpravidla volí v závislosti na umístění okruhů. Je-li použito více větví, doporučuje se instalovat skříň uprostřed, ve stejné vzdálenosti od obrysů a v blízkosti hlavních trubek. Taková "střední" poloha poskytuje nejlepší hydraulický výkon.

S instalací teploměru a uzavíracího ventilu, které by měly být umístěny ve všech vývodech okruhů, je lepší začít s montáží vlastních rukou. Nejčastěji jsou součásti pro nastavení chodu a zpětného toku dodávány v sadě kolektorů.

Zaostřováním na schéma je možné správně a poměrně rychle instalovat rozdělovací uzel, připojit napájecí a výtlačné potrubí k němu a rovněž zajistit, aby mohl být jeden nebo více okruhů vypnut, což může být zapotřebí během provozu systému.

Součásti jsou připojeny pomocí kování, montážní sada, která obsahuje:

• Ořechy;
• Pouzdra;
• Kroužkové klipy.

Tip! Při montáži systému je lepší používat mosazné kování, a to navzdory skutečnosti, že jejich cena je vyšší. To je způsobeno skutečností, že na jejich vnitřních stěnách se téměř nehromadí žádné měřítko.

V případech, kdy průměr částí neodpovídá, se používají adaptéry.

Stručné pokyny pro montáž jsou následující:

• Nejprve jsou k distribuční jednotce připojeny dvě trubky - přívod chladicí kapaliny a zpětný průtok.
• Potom propojte obrysové prvky.
• Poté jsou systémové prvky instalovány v následujícím pořadí:

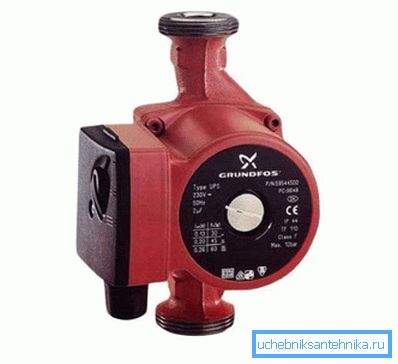

• cirkulační čerpadlo;
• výstup vzduchu;
• vypouštěcí kohout;
• třícestný směšovač.

Tento systém umožňuje plně řídit proces vytápění.

Dávejte pozor! Provoz popsaného systému je zcela závislá na topném kotli - snížení teploty nebo omezení průtoku chladiva vede ke snížení teploty vyhřívané podlahy.

Zde jsou ve skutečnosti všechny základní prvky instalace distribučních uzlů.

Závěr

Míchací jednotky jsou nezbytným prvkem pro systémy vytápění, které kombinují tradiční radiátory s teplou podlahou. Kromě toho trvanlivost vytápěné podlahy závisí na kvalitě rozvaděče. Proto by se neměla věnovat menší pozornost kvalitě instalace než položení teplé podlahy.

Z videa v tomto článku se můžete dozvědět některé další informace k tomuto tématu.
