Míchací uzel pro tepelně izolovanou podlahu: jmenování,

Zařízení na míchání čerpadel pro podlahové vytápění je nezbytnou a velmi důležitou součástí systému podlahového vytápění, bez kterého je jeho normální provoz nemožný. Budeme zvažovat účel a princip fungování tohoto webu, stejně jako naučit se samostatně sestavit mixér.

Míchací modul pro podlahové vytápění

Účel

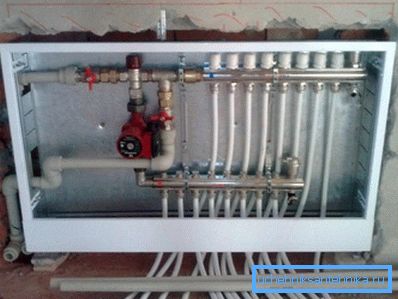

Pro lepší pochopení účelu směšovací jednotky zvažte zařízení podlahového vytápění. V podlahovém potěru byly položeny kovové plastové trubky, které cirkulují chladicí kapalinu.

Jeden konec každé takové trubice je připojen k přívodnímu potrubí, druhý k odběru. Samotné trubky jsou položeny ve formě obrysů jedné nebo druhé formy.

Horká voda přichází z topného kotle na přívodní potrubí, pak prochází obrysy ohřívané podlahy a vstupuje do sběrného potrubí, odkud se vrací do již ochlazeného kotle. V kotli se ohřívá a vstupuje do rozdělovače.

Domy jsou zpravidla vybaveny kombinovanými topnými systémy, včetně radiátorů a vyhřívaných podlah. Topné médium je ohříváno kotlem.

Teplota vody, která prošla tepelným výměníkem kotle, je asi 75 - 95 ° C, což je pro radiátory dost příjemné, avšak není přijatelné, aby se do obrysů podlahy přiváděl.

Podlahové vytápění je nízkoteplotní systém, který vyžaduje, aby nosič tepla nebyl teplejší než 35 - 50 ° С. Režim provozu kotle však neznamená takové hodnoty, zejména proto, že tato teplota je zřejmě nedostatečná pro radiátory.

Dávejte pozor! Pro vyřešení stávajícího rozporu se používá směšovací jednotka podlahy ohřáté vodou, která směšuje kapalinu z kolektoru zpětného vytápění do přívodu teplé vody, a tím snižuje teplotu výstupu na požadovanou úroveň.

Princip činnosti

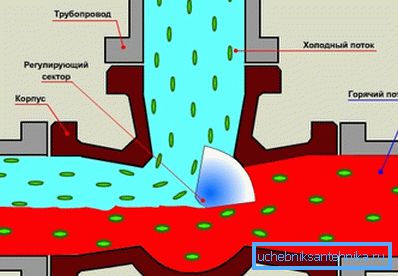

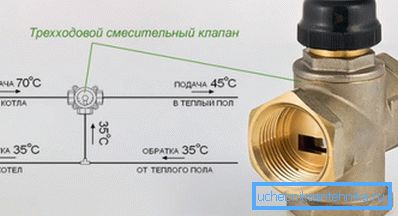

Princip fungování směšovací jednotky je založen na použití třícestného nebo dvoucestného ventilu. Jedná se o sanitární zařízení, které má dva vstupy a jeden vývod (dva vývody a jeden vstup - v závislosti na instalaci a úkolu).

Ventil má tři polohy:

1. Vstup 1 je otevřený, vstup 2 je uzavřen, výstup je otevřený;
2. Vstup 1 je uzavřen, vstup 2 je otevřený, výstup je otevřený;
3. Oba vstupy a výstupy jsou otevřené.

Řízení (spínání) probíhá ručně nebo pomocí termostatické hlavice, můžete také připojit servo. Máme zájem o možnost s termostatickou hlavou.

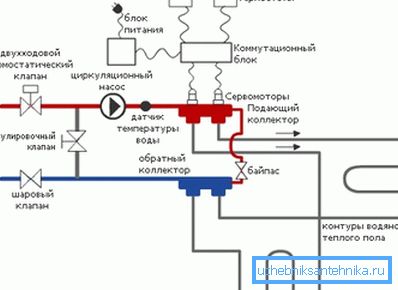

Nyní zvážte práci celé stránky:

• Horká voda s teplotou 70 - 95 ° C je dodávána k jednomu z přívodů ventilů;
• K výstupu zařízení je připojeno oběhové čerpadlo a kolektor dodávající chladivo do obrysů podlahy;
• Vratné potrubí systému je připojeno k vratnému potrubí vedoucímu do kotle, má však větev připojenou k druhému vstupu třícestného ventilu, kterým proudí studená voda do horké vody;
• Termostatická hlava ventilu má dálkový senzor, který měří teplotu vody v rozdělovači přívodu;
• Termostat je nastaven tak, že když teplota na sacím potrubí stoupne nad předem stanovenou hodnotu, ventil uzavře vstup připojený k přívodu chladicí kapaliny z kotle a voda v podlahových okruzích cirkuluje v krátkém kruhu bez účasti kotle;
• Jakmile teplota v přívodním potrubí klesne pod předem stanovenou hodnotu, ventil opět otevře přívod teplou vodou a podlaha se začne ohřívat.

Dávejte pozor! V malých systémech je zpravidla používán dvoucestný ventil, ve kterém není žádná poloha, ve které je přívod teplé vody otevřený a vstup připojený k vratnému ventilu je uzavřen. Tím se zabrání pronikání přehřáté chladicí kapaliny do systému, protože se jedná o nehody.

Odrůdy a složení

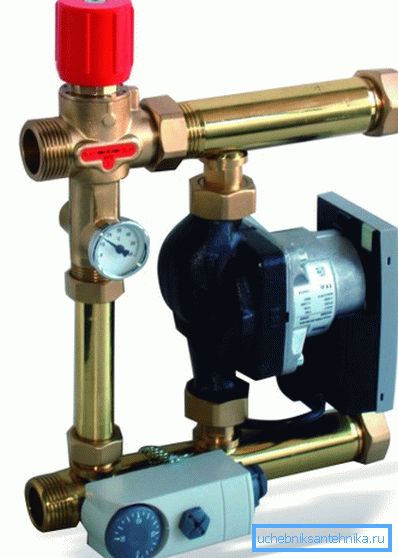

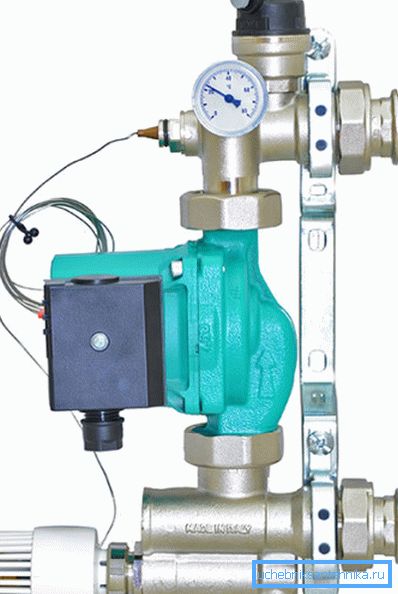

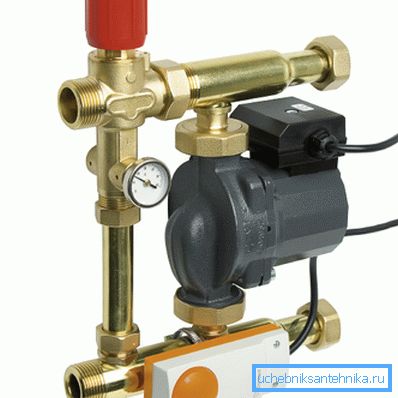

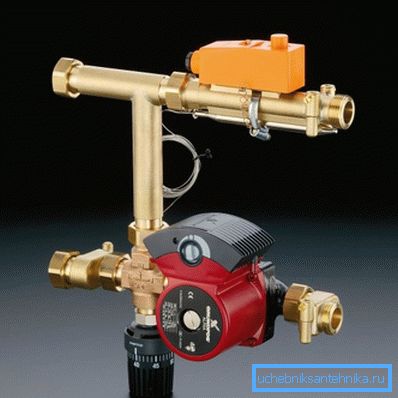

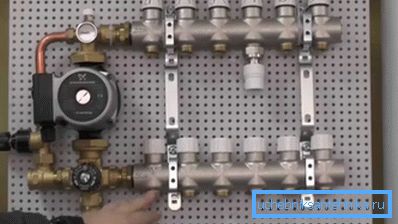

Trh moderních instalací v hojnosti nabízí hotové kolektorové uzly s vratným systémem dodávek vody a samostatnými směšovacími moduly s čerpadlem a všemi potřebnými detaily v sadě. Většina výrobců systémů podlahového vytápění má obě možnosti na skladě.

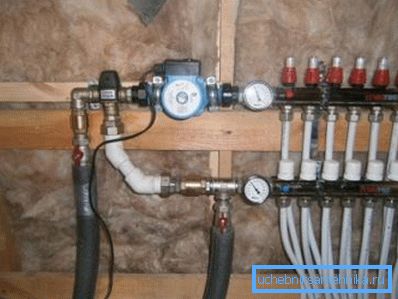

Současně téměř každý dodavatel instalatérů vždy nabízí všechny součásti potřebné pro samou montáž podobných součástí, včetně čerpadel, ventilů, měřících přístrojů, termostatů se snímači, kohoutků a veškerého potřebného vybavení pro jejich připojení do jediného systému. Z tohoto důvodu není dnes žádný problém sestavit pracovní míchací systém s vlastními rukama, zatímco jeho kvalita nebude horší než tovární montáž.

Dávejte pozor! Cena továrního modulu bude výrazně vyšší než cena sestavené samostatně, zatímco dostupnost vysoce kvalitních komponent umožňuje tuto sestavu realizovat i pro amatéry.

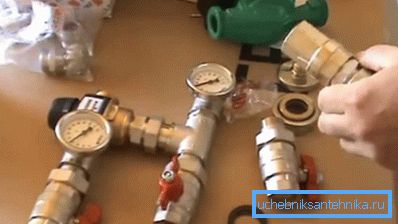

Pro samonasávací montáž budete potřebovat následující součásti:

• Trojcestný ventil s termostatickou hlavou a dálkovým senzorem;
• Několik kulových ventilů (2 - 5);
• Oběhové čerpadlo;
• Dva teploměry a jeden manometr;
• Tee rozdělovač;
• Adaptéry a vsuvky pro spínání dílů.

Dávejte pozor! V minimální sestavě můžete dělat bez teploměrů a tlakoměrů, můžete také vyloučit kulové kohouty, ale to je velmi nežádoucí.

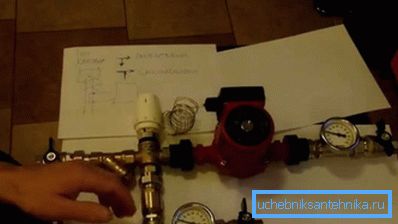

Montáž

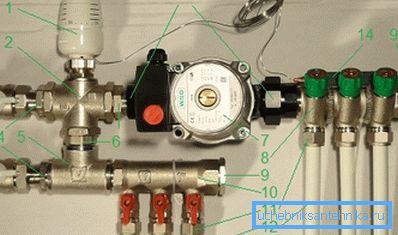

Pokud nesouhlasíte s přeplněním továrního shromáždění, věnujte pozornost naší pozornosti. Aby to bylo jasnější, vezměte si například hotový uzel a budeme na něm stavět.

1. Začněme s třícestným ventilem 1? (2). Vrátíme tepelnou hlavu (1) na hlavu pomocí dálkového senzoru, který se ještě nedotýkáme.
2. K jednomu ventilovému přívodu připojte kulový ventil American ?? (3) pomocí spojovací desky 1? - ?? (4). Do druhého vchodu připínáme odpal 1? (5) pomocí vsuvky 1? (6). Připojte stejný kulový kohout jako vstup do mixéru.
3. K výstupu ventilu (označenému jako "AB") připojujeme cirkulační čerpadlo (7) spojovací maticí s vnitřním závitem 1? (13). K výstupu čerpadla připojte přívodní potrubí 1? - (8).
4. K volnému výstupu odpory připojené k ventilu a kulovému ventilu připojte zpětné potrubí (10). Mezi odpalištěm a kolektorem je žádoucí nainstalovat teploměr, který by monitoroval teplotu zpětného toku. Pro spolehlivost může být zpětný ventil vybaven zpětným ventilem, aby se zabránilo zpětnému toku.
5. Nyní odvádíme dálkový snímač teploty (14) a namontujeme jej na přívodní potrubí pomocí svorek. Pro přesnější ovládání zařízení lze toto místo zahřát.
6. Kolektory jsou uzavřeny zástrčkami (9), pomocí trubek (11) spojujeme potrubí kontury s teplou podlahou (12) a připojujeme potrubí pro přívod a zpětné potrubí z kotle na kulové kohouty.

Dávejte pozor! Doporučuje se, aby byl systém opatřen dvěma teploměry, které by monitorovaly teplotu napájecích a zpětných hlavic. To pomůže správně nakonfigurovat čerpadlo.

Závěr

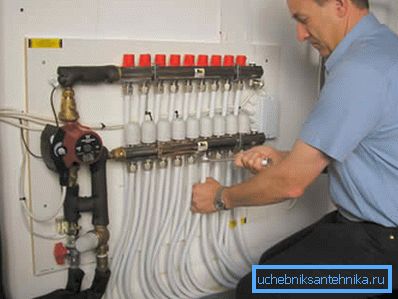

Každý muž, který alespoň jednou držel klíč v rukou, bude schopen sestavit míchací uzel na teplou podlahu se svými vlastními rukama. Vše, co je třeba, je postupovat podle pokynů a sledovat video v tomto článku.
