Měděný chladič: funkce výběru a ovládání

Hlavním rysem každého topného tělesa je jeho přenos tepla, tento parametr je zodpovědný za účinnost vytápění prostoru. Dříve se k výrobě baterií používalo pouze železo nebo ocel, později se objevily hliníkové, bimetalické a dokonce i měděné radiátory. K dnešnímu dni je volba stále více kupovat hliník nebo mědi chladič, oceli a litinové modely ztratili nějakou popularitu.

Měděný radiátor

Představuje měděné radiátory

Každý typ radiátoru má své vlastní vlastnosti:

  • oceli - jsou charakterizovány vysokou pevností, kromě toho, že ocel je spíše tvárný materiál, takže jsou i bez námahy tolerovány i šokové rázy. Na druhou stranu je tepelná vodivost materiálu průměrná a problémy s korozí se neztratily. Avšak vzhledem k nízkým nákladům je to přijatelná možnost pro rozpočtový vytápěcí systém;
Konvenční ocelový radiátor
  • litinové baterie - hlavní rozdíl od oceli spočívá v tom, že tyto ohřívače jsou masivnější. Surové železo je křehké, ale za normálních provozních podmínek může trvat déle než deset let;

Dávejte pozor! Bez ohledu na typ použitého chladiče má kvalita chladicí kapaliny velký význam. Pouze pokud je čistá a neobsahuje nečistoty, můžeme doufat v dlouhou a stabilní funkci topného systému.

  • později se objevila hliníkových a měděných radiátorů, neželezné kovy se začaly používat z důvodu vyšší tepelné vodivosti. Taková baterie se rychle zahřívá a dokonce i při malých velikostech je velmi účinná;
  • s cílem snížit náklady mohou být použity a kombinace různých materiálů. Například ocel + hliník nebo měď + hliník. V tomto provedení se používají radiátorové měděné trubky, ale že jsou vyrobeny z hliníkových desek. Díky tepelné vodivosti mědi je možné zajistit vysoký přenos tepla na žebra i při malém průměru trubky.

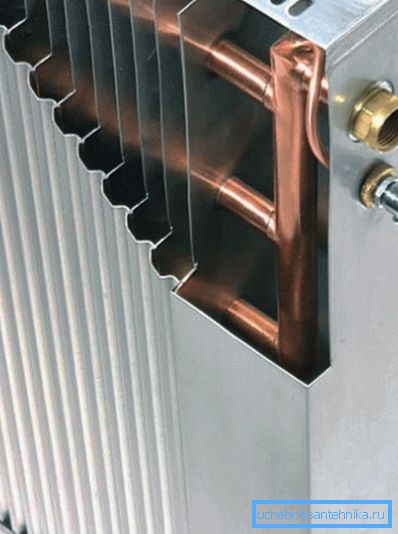

Je vidět, že trubky jsou kovové a hliníkové desky

Pokud jsou hlavními kritérii vybrány náklady, vedoucí jsou ocelové a litinové radiátory.

Pokud však finanční prostředky nejsou slabostí, pak je možné se zabývat i měděnými radiátory, kromě vysoké tepelné vodivosti umožní použití těchto baterií:

  • nemusíte se starat o korozi, měď nehrozí;
  • zvýšit provozní teplotu chladicí kapaliny. V autonomním topném systému je možné provozní teplotu použít až na hodnotu 100-150 ° С. Obecně se horní hranice teploty považuje za 250 ° C;
  • měď je měkký kov, takže i v případě nouze, kdy voda zmrzne v systému, existuje možnost, že se kov nerozbije, ale je jen trochu deformován;
  • pracovní tlak v systému lze bezpečně zvýšit na 15-16 atm;
  • Výhody zahrnují skutečnost, že měď je odolná proti hydraulickým nárazům, což je způsobeno tažností kovu.

Mezi nedostatky, můžeme zaznamenat pouze náklady, cena může snadno překročit 10 000 rublů.

Přečtěte si více o měděných radiátorech

Vzhledem k ceně měděné baterie je užitečné zjistit, zda jsou tyto náklady oprávněné. Ano, a světlé výrobci reklamy mohou být trochu zmatené.

Porozumět podmínkám

Hlavní chybou většiny materiálů na měděných radiátorech je, že takové pojmy jako tepelná vodivost, tepelná kapacita a přenos tepla se používají jako synonyma. Ve skutečnosti jsou to zcela odlišné charakteristiky baterie.

Tepelná vodivost kovu závisí na tepelné vodivosti. V případě baterií tento parametr není zvláště kritický, několik minut nebude hrát zvláštní roli. Zotrvačnost ohřívače závisí na tepelné kapacitě, ale tepelný výkon je zodpovědný za to, jak účinně akumulátor vytápí pokoj.

Srovnání tepelné vodivosti řady materiálů

Proto je obtížné jednoznačně odpovědět, který radiátor je lepší než hliník nebo měď. Oba jsou dobré, pouze měď dosáhne provozní teploty mnohem rychleji než hliník.

Dávejte pozor! Masivní litinová baterie se ochladí mnohem pomaleji než tenkovrstevnatá bimetalická baterie. To znamená, že litinový radiátor má větší setrvačnost.

V případě přenosu tepla hodně závisí na ploše ploutví a samotném kovu. A zde je hliník srovnatelný s mědí.

To je důvod, proč měděné-hliníkové radiátory jsou tak populární. Stojí méně než úplně měď, ale z hlediska efektivity nejsou vůči nim moc nižší.

Srovnání tepelné kapacity

Obecně je otázka srovnání různých typů radiátorů poměrně jemná. Proto je při výběru vhodné zaměřit se na tepelnou kapacitu průřezu a takové parametry, jako je provozní tlak v systému, teplota chladicí kapaliny atd. Všechny tyto charakteristiky jsou uvedeny v dokumentaci k topnému tělesu.

Typy měděných topných zařízení

Zásadou klasické litinové baterie je, že voda prochází postupně všemi částmi, kov je ohříván a díky přenosu tepla z povrchu baterie je místnost ohřívána.

Radiátory s měděným vytápěním jsou uspořádány trochu jinak, jsou možné tyto možnosti:

  • na trubici jsou žebra ve formě plochých desek. Chladicí kapalina, procházející přívodním potrubím, ohřívá ploutve chladiče a odvádějí teplo do místnosti;

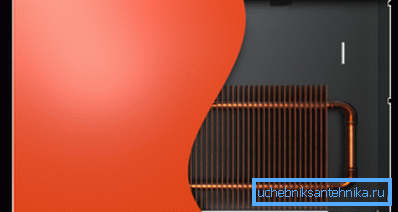

Měděné žebra slouží k zvětšení oblasti přenosu tepla.

Dávejte pozor! Externě tento design nevypadá moc hezky, takže design je uzavřen nahoře dekorativním pláštěm s otvory pro přenos tepla.

  • lze také použít regály měděných trubek. V tomto případě se teplo přenáší z povrchu potrubí, kterým prochází chladič, takže spotřeba mědi je větší než u první konstrukce.

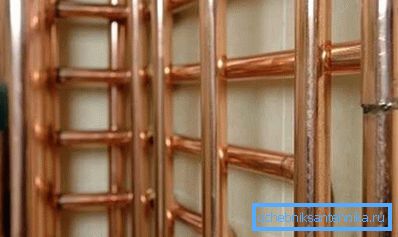

Příklady měděných trubek

Vlastnosti výběru a provozu měděných radiátorů

Volba ve prospěch ohřívače mědi předkládá řadu požadavků na topný systém:

  • zvýšené požadavky na kvalitu chladicí kapaliny. Zejména přítomnost pevných částic ve vodě je nepřijatelná. Během let provozu může měkký kov jednoduše otřít a tenčí stěna nemusí odolávat pracovnímu tlaku v systému, v tomto případě není možné opravit měděné radiátory;
  • pokud jsou v bytě instalovány měděné baterie, potom jsou trubky zpravidla také měděné. V opačném případě je nutné vzít v úvahu kompatibilitu kovů při výběru ventilů. Zejména je nežádoucí, aby se měď dostala do styku s ocelí, v důsledku elektrochemické reakce, která nastala, se životnost několikrát sníží.

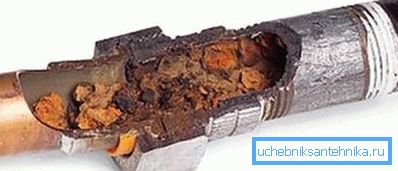

Na fotografii - příklad sloučeniny mědi a hliníku.

S ohledem na technickou stránku problému se výběr provádí na tepelnou energii a teprve potom je zvažována estetická stránka problému.

K tomu potřebujete:

  • vypočítat pokojovou plochu v m2. Dále se řídí průměrným požadavkem 100 W tepelného výkonu ohřívače na 1 mvypočítat požadovaný výkon chladiče;

Dávejte pozor! Uvedený poměr platí pro stropy o výšce 2,7 m, pro větší výšku lze výsledek zvýšit o cca 10-15%.

Doporučení pro výběr radiátoru v závislosti na konkrétních podmínkách
  • V dokumentaci k radiátoru musí být vyznačen tepelný výkon jedné části. Na základě těchto údajů vypočítáme požadovaný počet sekcí. Zároveň hliníkové radiátory a měděný výměník tepla umožňují zvolit zařízení, které je podstatně menší, při zachování rovnosti v tepelné energii s masivnějšími ocelovými a litinovými radiátory.
Příklad výběru radiátorů pro různé oblasti místnosti

Domácí měděná baterie

Nezávisle vyrábět plnohodnotný analogový tovární chladič je téměř nemožné. Obzvláště bude obtížné provádět ploutve, přičemž se dosáhne vysokého přenosu tepla z potrubí pro přenos tepla na žebra. Můžete se však pokusit vytvořit registr trubek.

Účinnost takového zařízení samozřejmě bude sporná (malý povrch je na všechno vinu), ale vzhled bude vynikající. Takže tato možnost je pouze efektivní naplnění prázdného výklenku v domě, registr nemůže nahradit 100% zakoupených baterií.

Pokud jde o samotný výrobní proces, lze učinit několik obecných doporučení:

  • pro připojení prvků lze doporučit svařování. Není žádoucí ohnout trubky, protože to povede ke snížení tloušťky stěny, není známo, zda může odolat tlaku v systému;
  • všechny potrubí musí být dokonale ploché, můžete je předem opravit ve stromu;
  • povinná kontrola úniku;
  • jako finální úpravu je vhodné lakovat potrubí, díky čemuž lze registr skrýt a použít jako dekoraci místnosti.

Samozřejmě, že takový analog baterie, vytvořený ručně na tepelnou energii, bude nižší než tovární baterie. Ale takové věci se vytvářejí spíše pro lásku k tvorbě než pro chlad v domě.

Na konci

Použití kovů s vysokou tepelnou vodivostí již dlouho přijaly výrobci topných radiátorů. To vám umožní zvýšit rychlost topení ohřívače a kombinace kovů snižuje náklady na baterii při zachování vysokých výkonových charakteristik.

Dokonce se můžete pokusit vytvořit měděný radiátor se svými vlastními rukama, určitě nedosáhne efektivity zakoupených modelů, ale bude vypadat dobře v domě jako výzdoba interiéru.

Video v tomto článku zobrazuje radiátor zařízení používající měděné trubky a hliníkové žebra.
