Mayevsky jeřáb k litinovému radiátoru: varianty, zařízení a

06-05-2018
Vytápění

Každý, kdo využívá ohřev vody, si je dobře vědom problému větrání systému a je-li tento problém snadněji řešen s autonomií, pak je pro centralizované systémy mnohem obtížnější, avšak instalace Mayevského jeřábu na litinový radiátor je v každém případě dobrá.

Ve skutečnosti se tento ventil používá pro různé vodní baterie, jako jsou průřezové, trubkové a panelové, z litiny, oceli, hliníku a bimetalu - vzduch se může akumulovat v kterémkoli z nich, takže jeho leptání je někdy nutno zajistit úplné vytápění místnosti . Ale dozvíte se o všem v nejmenších detailech níže a můžete také sledovat video v tomto článku.

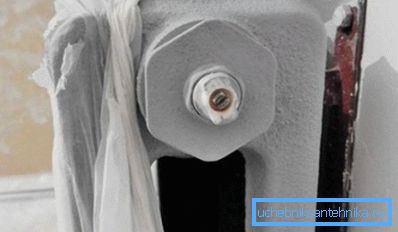

Mayevsky ventil na litinovém radiátoru

Mayevsky ventil

Různé ventily Mayevsky

Poznámka: Mayevsky jeřáb je nazýván typem ventilů s ventilem, pomocí něhož je vzduch vypouštěn z radiátorů.

  • V roce 1931 bylo na základě nařízení Státní plánovací komise rozhodnuto, že z radiátorů se použijí vzduchové kohoutky, aby se z nich odvzdušnil vzduch a v roce 1933 inženýr Leningrad Ch.B. Mayevsky představil utěsněný ventil, který navrhl, který se otevřel křížovým klíčem. Nyní se zpravidla otvírá pomocí zásuvkového klíče nebo šroubováku, ale jinak se toto zařízení nezmění dodnes.
  • Tento návrh je uzavírací ventil typu jehly, kde se dřík pohybuje šroubem s čtyřstrannou hlavou, která má štěrbinu, proto je také regulována šroubovákem. Otvor, kde je Mayevskyho kohoutka přišroubován k litinovým radiátorům o velikosti 15 mm, je podobný DU 15 nebo? - je umístěn v horní části baterie vlevo nebo vpravo, paralelně s tepelnou hlavou nebo horním přívodním potrubím.

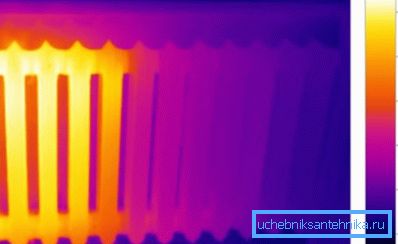

Při prohlížení skeneru zahřívejte baterii
  • Pravděpodobně jste se setkal s takovou situací, kdy má chladič rozdílné teploty na různých místech (na jednom konci je horký a na druhém - chladný) nebo máte všechny studené baterie a současně sousedy, které jsou napájeny ze stejného stoupačky - horké. A v jednom a druhém případě vinou situace jsou vzduchové zástrčky, které se nejčastěji hromadí ne v potrubí okruhu, ale v sekcích radiátorů, aniž by se nechali ve vodě, to znamená, že neumožňují cirkulaci chladicí kapaliny v celé oblasti zařízení.
  • Vzduch se obvykle hromadí na spodní straně baterie., kde je cirkulace chladicí kapaliny pomalá a ve starých dnech byl problém s její odstraněním řešen pomocí obyčejného kohoutku, který byl instalován u vchodu nebo v bytě někoho - vzduch byl propuštěn spolu s vodou a chladivo se spojilo s velkým množstvím.

A to bylo dokonce i tehdy, když ventil již nebyl novinkou - přínos všech zdrojů byl bez vlastní spotřeby a jen málo lidí se zajímalo o spotřebu energie pro chladicí kapalinu, ale teď se naučili, jak počítat, a toto zařízení se ukázalo jako velmi užitečné.

Poznámka: Je třeba poznamenat, že takový ventil není všelékem, a pokud krvácíte a akumulátor zůstává poněkud teplý, je důvodem je to, že je ucpaný a musí být propláchnut.

Druhy

Ruční zařízení

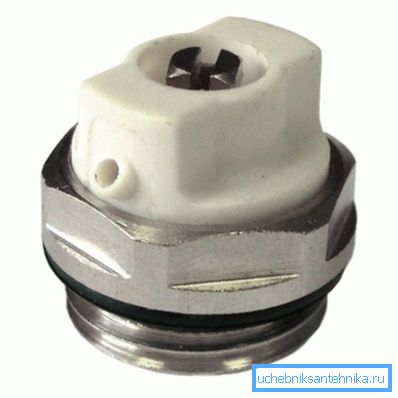

Nejběžnější systém ohřevu vody na světě je ruční ventil, ovládaný klíčem nebo šroubovákem - jeho obrázek je vidět na horní fotografii. Název (definice) pochází ze způsobu ovládání, ale to neovlivňuje jeho zásluhy - mechanismus je dostatečně spolehlivý a pokud je správně instalován, nikdy nevytváří problémy a nevyvolává žádné stížnosti.

Automatický ventil

V některých případech je třeba instalovat automatický Mayevský jeřáb, například pokud je údržba ohřívačů obtížná nebo vůbec nemožná - zaměstnanci mohou být jednoduše nepřítomní.

Ale s takovými zařízeními byste měli být velmi opatrní, protože nezávisle krvácejí vzduch, spolu s tím, jak voda vystupuje, takže pro obytné prostory, veřejné budovy, obchody a kanceláře je to těžko přijatelné - je nejlepší použít ruční verzi mechanismu, ano a jeho cena je mnohem nižší.

Zařízení

Výkres mechanismu

Ve vzhledu je kohoutek nebo ventil Mayevsky velmi podobný nejběžnějšímu konektoru. Pouze s mírně upravenou hlavou, protože existuje zařízení pro ovládání klíče a šroubováku.

Celý odvzdušňovací ventil je vyroben ze dvou hlavních částí - to je případ samotný, který je přišroubován do montážního otvoru se závitem a ventilu, který je vytvořen ve formě šroubu se zkoseným koncem, který je zřetelně vidět na výkrese výše.

Kalibrovaný otvor je proveden zevnitř pouzdra ze zadní strany - při utažení šroubu vstupuje kužel a zašroubuje průchod.

Princip fungování je z mechanismu mimořádně jasný: při odšroubování zkoseného šroubu se průchod uvolní, nosič tepla tlačí vzduch a prochází úseky, dojde k otvoru a klesne, samozřejmě vyjde voda, ale ani pro autonomní topný systém nemá naprosto žádnou hodnotu.

Výhodou tohoto zařízení je, že může být ovládán i dospívajícím - šroub může být odšroubován velmi snadno a po několika otáčkách je charakteristický syčet již slyšitelný - vzduch je uvolněn.

Kromě toho je přívod horké vody ze systému takovýmto zařízením téměř nemožný, takže pomůcky sloužící vám budou velmi rádi, když uvidíte ventil baterií.

Doporučení. Pokud se rozhodnete nechat vzduch v radiátorech, ujistěte se, že používáte malou mísu nebo alespoň desku, protože na podlaze bude nějaká voda.

Instalace vzduchového ventilu

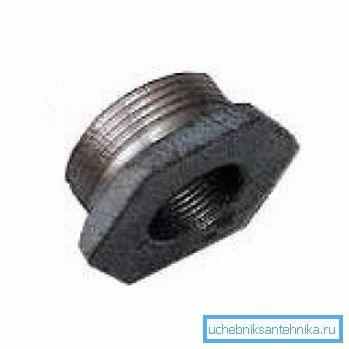

Černá uhlíková futorka s otvorem pro vzduchový ventil

Takže pokud se rozhodnete instalovat Mayevský jeřáb na bimetalové radiátory (litiny nebo hliník), pak nejprve musíte samozřejmě jít do obchodu a zakoupit jej.

Navíc budete potřebovat odpařovací pásku (pokud pracujete s litinovou baterií, můžete použít vlek) a sanitární pastu "Unipak", která utěsňuje závitové spojení.

Na bimetalových a hliníkových radiátorech je již zařízení pro vstup, do něho je připojena pouze běžná zástrčka (ve většině případů jsou radiátory již vybaveny skutečným jeřábem), ale u litiny budete muset koupit futork se závitovým otvorem, jako na horní fotografii.

Dále k instalaci přístroje na ohřívač vyžaduje instrukce vypnout uzavírací ventily (kohouty) na napájecích a zpětných potrubích a pokud nikdo neexistuje, budete muset vypustit vodu ze systému nebo počkat až do konce topné sezóny (na konci vody je vypuštěn).

Poté, když nahradíte misku nebo hlubokou desku, odšroubujte zátku nebo futorku, jestliže je to litina a vyčistěte závitový otvor z nečistot, které se tam vždy hromadí, a to i tehdy, když byly radiátory instalovány ne tak dávno.

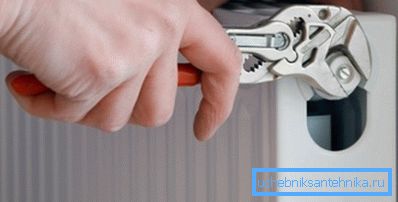

Použijte nastavitelný klíč

Pokud se jedná o litinu, otočte futorku s otvorem, předepíšete ji vlečkou a rozmazáváním pasty Unipak a utažením musí být velmi silné - obvykle to používá plynový klíč č. 2. Poté použijte Mayfskyho jeřábu, abyste vytáhli dýmku, namazali jej pastou a zasunuli ji do otvoru. Otevřete ventily ventilů a zkontrolujte funkci ventilu.

Závěr

Jak můžete vidět, celá instalace jeřábu je možné provést ručně, bez pomoci a není tam nic složitého. Po zavedení takového mechanismu můžete situaci kdykoli v průběhu roku upravit, pokud do topného systému vstoupí vzduch.
