Mám instalovat solární systémy pro vytápění: přehled

03-10-2018
Vytápění

Energeticky úsporné technologie nezůstávají klidné - každým rokem se na trhu objevuje stále více nabídek na prodej a instalaci jednoho nebo jiného ekonomického systému vytápění domu. Snad jednou z nejvíce neobvyklých a atraktivních nabídek je helio-topení.

V tomto článku se podíváme na to, o čem to všechno je, a podívejme se také na vlastnosti této technologie. Také se dotkněte některých odstínů instalace.

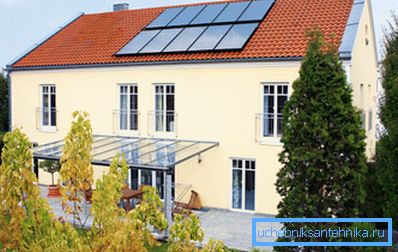

Fotografie domu, na střeše kterého jsou instalovány sluneční kolektory

Takže začneme.

Co je heliosystém

Stručně řečeno, podstatou takového systému je to, že konvertuje sluneční energii na jiné druhy energie. V současné době se Heliosystems používá k získání tepelné nebo elektrické energie.

Hlavním prvkem je solární kolektor. Hlavní rozdíl mezi výrobkem a solární baterií spočívá v tom, že tento je přímo dodavatelem elektrické energie. A kolektor provádí ohřev chladicí kapaliny.

Schéma solární baterie pro dodávku elektrické energie do domu

To znamená, že zařízení akumuluje sluneční teplo, které je přenášeno viditelným přenosným světelným a infračerveným zářením, a pak "přenáší" veškeré nahromaděné teplo na vodu topného systému a přívod teplé vody.

To vede k hlavním oblastem použití nádrží:

  1. Topení a dodávka horké vody v chatkách, domcích a chalupách.
  2. Vyhřívaná voda v bazénech.
  3. Ohřev nosiče tepla v systémech teplovzdorných podlah.
  4. Další topné těleso ve velkých průmyslových budovách a správních institucích.

Teď začneme podrobnější přehled.

Princip činnosti

Standardní kolektor je čtvercový nebo obdélníkový panel, pod kterým je umístěna deska - "absorbér" tepla. Uvnitř desky prochází tekutina pro přenos tepla, která po zahřátí projde do speciální zásobní nádrže, kde se shromažďuje většina horké vody.

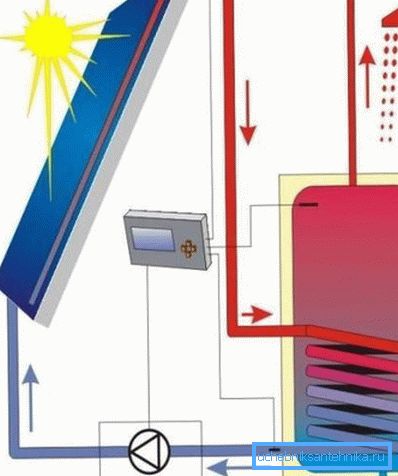

Schéma systému se zásobníkem

Dávejte pozor! Kumulativní kapacita by se měla snažit izolovat co nejúčinněji, aby voda ochladila co nejpomaleji. Jde-li o obyčejnou ocel bez izolačních vrstev, voda bude v létě doslova chladit přes noc a pár hodin v zimě.

Princip je zde poměrně jednoduchý - čím větší je plocha konstrukce, tím více tepla je systém schopen vytvořit. Ve skutečnosti zde funguje princip skleníku - letadlo se ohřívá a v kolektoru se hromadí velké množství horkého vzduchu.

Zároveň má design velmi dobrou tepelnou izolaci, díky níž nahromaděné teplo "nechodí" za panel, ale je zaručeno, že zůstane uvnitř.

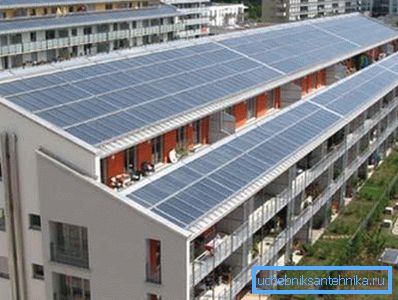

Příklad budovy s obrovskou plochou solárních systémů

Automaticky se ukazuje, že heliosystém pro vytápění má tak důležitou kvalitu, jako je absolutní ekologická přívětivost. Koneckonců, když se ohřívá voda, nevznikají žádné škodlivé emise oxidu uhličitého a toxických látek.

Vzory jsou dva typy:

  1. Aktivní systémy. V nich se do nádrže zavádí horká voda pomocí speciálních elektrických čerpadel.
  2. Pasivní. Zde cirkulace vody probíhá přirozeně.

Po dokončení základních dat se seznámíme s funkcemi systému.

Výhody a nevýhody

Nejlepší je vyřešit vše v porovnávací tabulce.

Přetváření solárních systémů:  Nevýhody:
Vysoká účinnost - díky řádné instalaci a výpočtu, snížení nákladů na vytápění domu může dosáhnout 30-50%. Vše závisí na tom, jak správně se vypočítá kapacita zařízení a jak dobře je dům izolován. Pokud jde o přívod teplé vody, můžete dosáhnout baru v 90-95%. Existuje přímá závislost na počasí a na síle slunečního světla. Přirozeně v slunečném počasí sluneční soustava ohřívá vodu spíše pomalu. Kromě toho existuje takový negativní faktor, jako je sezónní závislost - ve většině oblastí v zimním období není příliš slunné.
Dlouhá životnost, která je obvykle nejméně 25 let! Pokyny k instalaci, i když poměrně jednoduché, ale samy o sobě je lepší nechat. Za prvé, pokud se práce neuskuteční prodejci, pak se záruční doba automaticky snižuje a za druhé je třeba určité zkušenosti a znalosti.
Během provozu se nevyžaduje stálé sledování, ve skutečnosti nemůžete nic měsíčně kontrolovat. Systém nemůže fungovat efektivně všude. Například pokud váš byt jde na severní nebo stínovou stranu, pak instalace sběrače nemá smysl, protože topení v takové situaci bude velmi slabé.

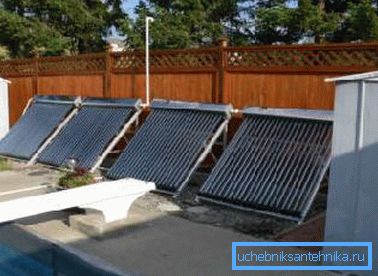

Na rovině zařízení padá stín

A samozřejmě je nemožné si uvědomit hlavní charakteristiku sběratelů - cena systémů tohoto druhu je poměrně vysoká a bez "pohledu" po mnoho let nebo pro velké množství horké vody - je nepraktické je koupit.

To znamená, že pokud žijete v domě již několik let, bude levnější přeplňovat další energii. Ale pokud takový nákup uskutečníte například u přímořského penzionu nebo v domě, kde žijete trvale, je toto řešení rozhodně výhodné.

Nyní stojí za to dotknout se jednoho důležitého bodu.

Druhy solárních systémů

Na trhu najdete dva modely sběratelů - ploché a vakuové, a tato nuance může být strašidelné, protože prodejní konzultanti jsou zdaleka ne vždy schopní rozumně vysvětlovat a jaký je rozdíl. Navíc někdy zaměstnanci obchodu mohou čelit úkolu odmítnout kupujícího ve směru jedné možnosti, což mimochodem není vždy optimální.

Budeme mluvit o tom, jak se jeden heliosystém liší od druhého, aby byl proces výběru co nejjednodušší.

Začněme přezkum tohoto okamžiku.

Vakuové kolektory

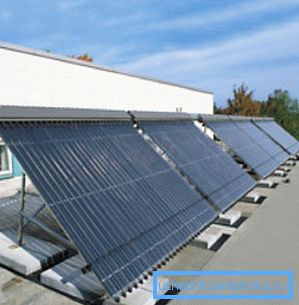

Vakuové výrobky

Konstrukce tohoto typu je uspořádána podle principu termoskeletů s tepelným nosičem, které se vkládají do trubek o větším průměru a ukáže se, že mezi nimi je vytvořena podtlaková vrstva, která slouží jako tepelně izolační vrstva. V zásadě se předpokládá, že tato vrstva může ušetřit zhruba 95% nahromaděného tepla.

Věnujte pozornost tomu, že nosič tepla v takových systémech může sloužit nejen vodě, ale také prakticky jakémukoli nemrznoucímu prostředku. Tato vlastnost vám umožňuje maximalizovat ochranu potrubí nebo radiátorů proti zlomení v zimě v případě nouzového zastavení systému.

Produkt vákuového typu má takové pozitivní vlastnosti:

  1. Udržitelnost. Vzhledem k tomu, že zařízení sestává z trubek, pak pokud se některý z nich rozpadne, může být snadno nahrazen jiným. V tomto případě, jak jste pochopili, nahrazení trubky za cenu je mnohem nižší než výměna zařízení zcela.

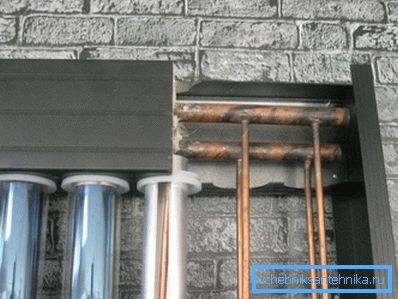

Tak vypadají tepelné trubky
  1. Schopnost zahřát vodu na teplotu varu.

Pokud jde o nedostatky, můžeme rozlišit následující vlastnosti:

  1. Trubky jsou spíše křehké, takže panel se bojí mechanických otřesů a zátěží. Dokonce i s malou prasklinou na povrchu skla - poškozený kolektor okamžitě ztratí své tepelně úsporné vlastnosti.
  2. Je obtížné pečovat o vakuový výrobek, protože je velmi problematické vyčistit každou trubku před sněhem, prachem nebo nečistotami. Nejdříve je třeba dosáhnout místa instalace a za druhé, pokud existuje mnoho jednotek, vytřete všechny trubky - to je ještě práce.

A zvažte druhý typ ohřívačů.

Ploché panely

Ploché spotřebiče

Ve skutečnosti se jedná o tenké kovové krabice, které jsou uzavřeny skleněnými nebo plastovými víky. Ale již uvnitř takové krabice jsou umístěny všechny stejné trubky s nosičem tepla. Krabice mají poměrně dobrou tepelnou izolaci a trubky v nich mohou být vyrobeny z matného nebo čirého skla.

Tip: Nejlepší je použít možnosti s matným sklem, u kterých není obsah železa příliš vysoký. Taková řešení jsou o něco dražší, ale tento materiál přenáší sluneční záření o téměř 100%. To znamená, že topení chladicí kapaliny bude rychlejší.

Ploché výrobky jsou těžší a dražší k opravě vlastních rukou, protože v případě selhání zařízení budete muset vyměnit celý panel. Na druhou stranu je však vzhledem k přítomnosti ochranného krytu a krabice odolnost proti mechanickému poškození spíše vysoká.

No a opouštět - souhlasí, je mnohem jednodušší utřít plochý velký povrch než množství tubulů.

V zásadě, pokud budeme mluvit o tom, která možnost je lepší, pak neexistuje univerzální odpověď. Je třeba se soustředit na rozpočet a funkce úkolu. Pokud je zapotřebí řešení, v němž je třeba zvýšit teplotu vody o 20 až 40 stupňů vyšší než ukazatele životního prostředí, je optimální vhodný plochý kolektor.

No, pokud potřebujete nejvíce horkou vodu a není zde žádné nebezpečí mechanického poškození, je lepší si vzít vakuový ekvivalent.

Obecně stojí za zmínku, že hlavním účelem heliosystémů je týmová práce v kombinaci s jiným generátorem tepla. To znamená, že solární systém pro vytápění primárně ohřívá chladicí kapalinu, pokud to dovoluje sluneční světlo, a plynový nebo elektrický topný kotel, pokud je to nutné, přivádí kapalinu na vyšší teplotu.

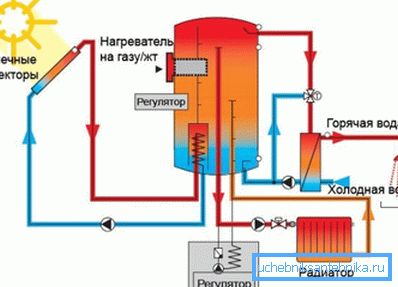

Příklad systému pracujícího v komplexu s hlavním topným kotlem

Pouze v takovém "svazku" bude tato technologie výhodná a efektivní. Samozřejmě, můžete se pokusit udělat absolutně autonomní solární ohřev a dodávku teplé vody - a to je skutečné, pouze náklady budou velmi vysoké.

Ve skutečnosti se v naší zemi mění nepříznivé klimatické podmínky, což znamená, že budeme muset instalovat velké množství panelů, zatímco v oblastech s velmi drsným klimatem musíme ještě používat bezpečnostní kotle.

Nyní se dotkneme jiného bodu.

Doporučení k instalaci

V tomto seznamu uvedeme ty momenty, na které musí instalátoři přistupovat se všemi odpovědnostmi.

Takové nuance jsou důležité:

  1. Oblasti Heliopolis. Zkontrolujte, zda jste koupili dostatek panelů. Často se také stává, že prodejna ve prospěch zisku prodává příliš mnoho položek.
  2. Úhel sklonu kolektorů.
Zdrojová data pro výpočet optimálního úhlu nástroje
  1. Objem zásobníku.

Ve všech případech by nejlepším řešením bylo konzultovat s nezávislým odborníkem a jít do obchodu s těmito výpočty.

To uzavírá naše hodnocení a můžete jít na výsledky.

Závěr

Uvažovali jsme o tom, co je heliosystém pro vytápění, zjistili, co jsou, a také se stručně dotýkal těch důležitých bodů, které je třeba vzít v úvahu při instalaci.

Doufáme, že tyto informace budou užitečné pro vás v podnikání a budete si moci zakoupit skutečně vhodný systém a ujistit se, že je správně nainstalován. Pokud se zdá, že informace nestačí, přejdi pozornost na další video na konci tohoto článku.
