Litinové topné tělesa: konstrukční prvky, vzorec pro výpočet

26-06-2018
Vytápění

Litinové sovětské topné radiátory jsou dobře známy mnoha majitelům starých bytů nebo venkovských domů, ve kterých se topná zařízení nezměnila více než dvacet let.

Dnes, namísto starých nečistých baterií, si můžete koupit lehčí, stylovější a levnější ohřívače určené pro uspořádání autonomních nebo centralizovaných systémů.

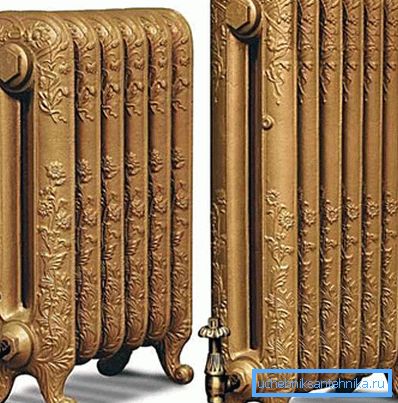

Vyhřívací zařízení vyzdobené v bronzu

Zdá se, že těžké litinové struktury úplně ztratily svou relevanci, ale ve skutečnosti se tato zařízení stále vyrábějí. Moderní litinové radiátory jsou navíc snadno získávány lidmi v různých zemích světa a ukazuje se, že pro to existuje řada zřejmých důvodů.

V tomto článku budeme hovořit o tom, co je moderní litinový radiátor a jaké jsou jeho výhody a nevýhody. Na základě informací uvedených v tomto článku budete moci vyvodit vhodný závěr a rozhodnout se, zda koupit takové baterie pro budování topných systémů nebo ne.

Základní informace

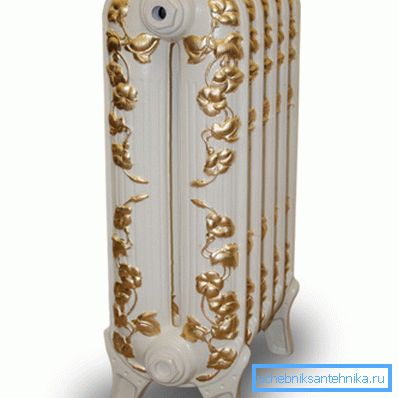

Dekorační teplo odolné smalty

Radiátory z litinové litiny na nohách nebo jejich analogy určené k montáži na stěnu jsou topná zařízení typu průřezu. Tato zařízení jsou určena pro provoz v systémech centralizovaného vytápění budov pro obytné, veřejné a průmyslové účely.

Charakteristickým rysem těchto zařízení je značná tepelná energie s poměrně kompaktními rozměry. Volba této kategorie topných zařízení pro provoz v centralizovaných systémech není náhodná, protože litina je odolná proti korozi i přes nízkou kvalitu nosiče tepla.

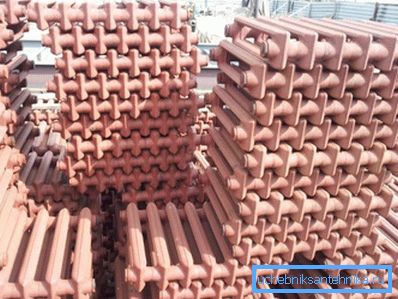

Skladování hotových baterií

Radiátory z šedé litiny KCH30-6F, silné a odolné, protože statistiky provozu jednotlivých modelů mají více než 70 let.

Takový zdroj je však jedinečný případ, protože po 30-40 letech dochází k úplnému zhoršení průnikových těsnění, které je třeba vyměnit. Navíc, po tři až čtyři desetiletí, vnitřní kanály naplněné chladicí kapalinou, se rozplývají s reliéfem.

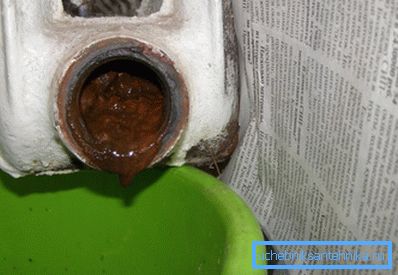

Na fotografii se ucpá železná baterie

Vzhled reliéfů je způsoben přítomností velkého množství mikrovláken, které dlouhodobě ovlivňují vnitřní povrchy jako jsou abrazivní částice.

Výsledkem je, že hrubé stěny nahromadějí na sobě různé nánosy a kapacita kanálů prudce klesá. Proto při výběru toho, co si kupujete ocelové radiátory nebo litina, věnujte pozornost kvalitě chladicí kapaliny v systému.

Vlastnosti konstrukce

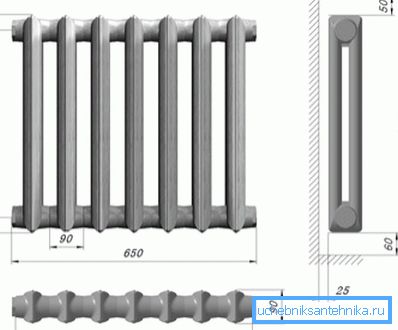

Ve schématu je železný radiátor MS 90

V souladu s počtem kanálů v jednom úseku jsou jednokanálové a dvoukanálové typy litinových radiátorů odlišné. Kapacita ohřívačů (objem chladiva, který je schopen v určité době přejít) závisí na počtu a průměru kanálů.

Topné litinové spotřebiče se liší v počtu sekcí a ve velikostech rámu. Standardní kompletní sestava činí 4-8 sekcí s možností výstavby. Středová vzdálenost a počet úseků se volí podle uspořádání okenního otvoru a vzdálenosti od tohoto otvoru k podlaze a podle podlahového prostoru.

Které litinové radiátory jsou lepší? Nejlepší vlastnosti budou prokázány správně zvoleným zařízením.

Důležité: Pokud počet sekcí přesáhne požadovanou rychlost, bude místnost horká a bude muset většinu času otevřít okno. Faktem je, že centralizovaný vytápěcí systém neznamená možnost regulace teploty, a proto je nutné kompenzovat nadměrné vytápění vzduchu pomocí ventilace. Naopak, pokud je počet sekcí nedostatečný, místnost bude studená.

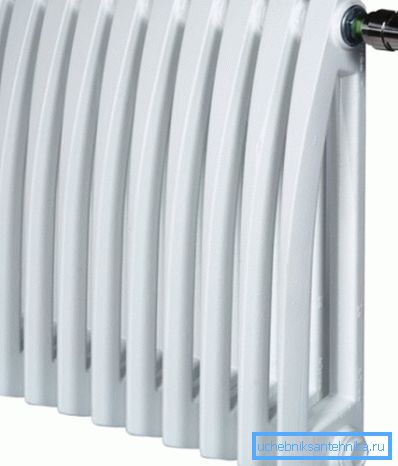

Příklad, jak vypadají moderní bílé litinové radiátory se spodním připojením

Při výběru baterií je kromě počtu sekcí třeba vzít v úvahu takové parametry, jako je vzdálenost a hloubka produktu.

Středová vzdálenost je vzdálenost od středu horního vstupu k středu spodního otvoru. V moderních zařízeních se tato vzdálenost může pohybovat od 350 do 1500 mm. Hloubka průřezů je od 50 do 140 mm.

Různé velikosti umožňují vybrat zařízení, které nejlépe vyhovuje konstrukci topného systému.

Vzorec pro výpočet počtu sekcí

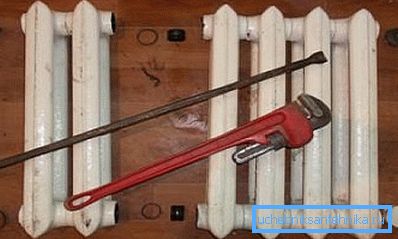

Kapacita sekcí a potřebný nástroj k tomu

Před instalací radiátorů pro vytápění místností pomocí vlastních rukou musíte vypočítat odpovídající počet sekcí.

Důležité: Chcete-li zvýšit nebo snížit počet sekcí, použije se speciální klíč radiátoru. Klíč se vloží přes vstup do baterie na požadovaný počet značek. Každá značka na klíči odpovídá šířce částí, v důsledku toho může být baterie zkrácena nebo zvýšena, pokud je to nutné.

Tabulka výpočtu sekce

Výpočet šířky ohřívačů může být proveden dvěma způsoby: pomocí online kalkulačky a nezávisle pomocí následujícího vzorce.

Podle standardu, aby byla v místnosti udržována optimální pokojová teplota, by topná zařízení měla produkovat 100 W výkonu na 1 m ?. Pro výpočty používáme následující vzorec I = S * 100 / P.

V tomto vzorci

  • I - požadovaný počet sekcí;
  • S - prostor v areálu;
  • P - přenos tepla z jednoho úseku podle údajů o pasu produktu.

U litinových baterií s centrální vzdáleností 500 mm je hodnota "P" 145 W.

Kromě výše uvedených faktorů je vhodné vzít v úvahu takové momenty, jako jsou:

  • druh zasklení, protože různé okna jsou charakterizovány různými parametry těsnosti;
  • počet vnějších stěn, protože čím více je, tím větší je tepelná ztráta;
  • dostupnost prostoru nad místností (podkroví nebo vytápěná půda);
  • výška stropu v místnosti (koeficient je 1, je-li výška stropu 2,5 metru);
  • počet oken v místnosti.

Výhody a nevýhody

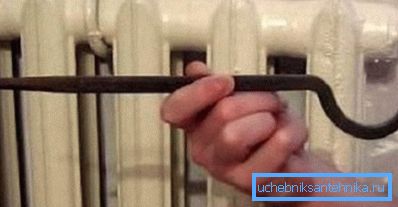

Konzola pro montáž na těžké baterie

Moderní topná tělesa s krásným litinovým ohřevem vykazují následující výhody a nevýhody, které je třeba vzít v úvahu při výběru vhodné možnosti.

Výhody:

  • Odolnost proti korozi, což je zvláště důležité ve vztahu k centralizovaným systémům s chladící kapalinou nízké kvality;
  • Vysoká emise tepla;
  • Vysoký výkon a v důsledku toho dochází k rychlému zahřátí vzduchu v místnosti;
  • Dlouhá životnost (nejméně 25 let);
  • Nízká hydraulická odolnost;
  • Velký průměr průřezu kanálů a jako výsledek, mírné formování stupnice;
  • Schopnost vybrat požadovaný počet sekcí;
  • Univerzálnost instalace (na stěnu, na podlaze nebo na podlaze v kombinaci s držáky na stěnu);
  • Jednoduché pokyny k instalaci pomocí dostupného nástroje;
  • Vysoká udržovatelnost, kvůli možnosti náhrady poškozeného úseku.

Nevýhody:

  • Vysoká cena moderních modelů ve srovnání s hliníkovými a bimetalovými protějšky.
  • Velká váha a v důsledku toho nesnadnost instalace na křehké stěny. Kromě toho, jelikož každá část váží v průměru nejméně 7 kg, není možné provést instalaci sami bez pomoci.
  • Hladký vnější povrch a důsledkem složitosti péče. Faktem je, že je obtížné vymýtit prach z takového povrchu.

Funkce označování a balení

Označení litinových radiátorů vyrobených v souladu s normou GOST 8690-94 se nachází v dolní části sekcí. Označení obsahuje informace o výrobci (ochranná známka), navíc označení označuje rok výroby a GOST pro litinové radiátory. S dalšími parametry zařízení lze nalézt v ohřívači pasu.

Pro přepravu a dlouhodobé skladování jsou litinové radiátory zabaleny do nádob, které mohou chránit před srážením a mechanickým poškozením.

Závěr

Navzdory skutečnosti, že trh nabízí širokou škálu vytápěcích zařízení, zůstává moderní evropský litinový chladič v poptávce. Navíc v mnoha specializovaných prodejnách si dnes můžete koupit nejen obvyklé nudné "harmoniky", ale i designové modely s uměleckým litím nebo malbou.

Existují otázky, které potřebují vyjasnění? V tomto případě doporučujeme sledovat video v tomto článku.
